การสลับตลับเกียร์มอเตอร์ V5

มอเตอร์มอเตอร์อัจฉริยะ V5 มีสามตัวเลือกสำหรับตลับเกียร์ภายในที่เปลี่ยนได้ง่าย มีคาร์ทริดจ์ฝาสีแดงที่มีอัตราทดเกียร์เอาท์พุต 36:1 (100 รอบต่อนาที) สำหรับแรงบิดสูง & ความเร็วต่ำ ซึ่งเหมาะที่สุดสำหรับการยกแขน กรงเล็บที่กำลังเคลื่อนที่ และกลไกแรงบิดสูงอื่นๆ มีคาร์ทริดจ์ฝาสีเขียวที่มีอัตราทดเกียร์เอาท์พุต 18:1 (200 รอบต่อนาที) สำหรับอัตราทดเกียร์มาตรฐานสำหรับการใช้งานระบบขับเคลื่อน มีคาร์ทริดจ์ฝาสีน้ำเงินที่มีอัตราทดเกียร์เอาท์พุต 6:1 (600 รอบต่อนาที) สำหรับแรงบิดต่ำ & ความเร็วสูง ซึ่งเหมาะที่สุดสำหรับลูกกลิ้งไอดี มู่เล่ หรือกลไกที่เคลื่อนที่เร็วอื่นๆ สามารถเปลี่ยนตลับเกียร์มอเตอร์อัจฉริยะ V5 ได้โดยใช้ขั้นตอนต่อไปนี้

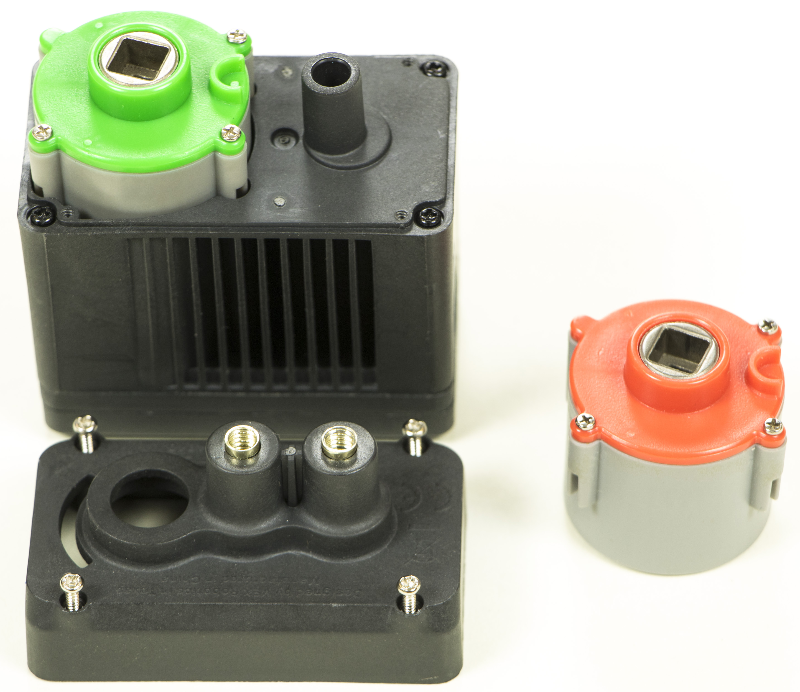

ถอดฝาปิดที่ครอบตลับเกียร์มอเตอร์อัจฉริยะ V5 ออก


คลายสกรูสี่ตัวที่ยึดฝาปิด V5 Smart Motor เข้ากับตัวเครื่อง

วางฝาปิดและสกรูทั้งสี่ตัวไว้

สลับตลับเกียร์มอเตอร์อัจฉริยะ V5 ด้วยการเปลี่ยน


ถอดตลับเกียร์มอเตอร์อัจฉริยะ V5 ออกมา

วางตลับหมึกใหม่ไว้ในห้องตลับหมึก

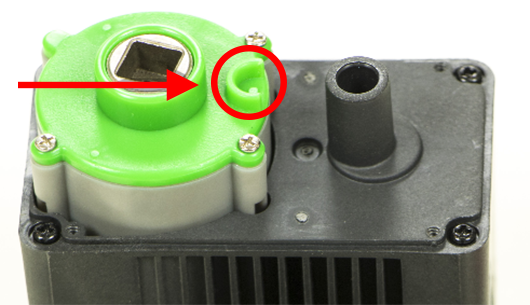

หมายเหตุ: ตรวจสอบให้แน่ใจว่ารอยบากการจัดตำแหน่งครึ่งวงกลมที่ยกขึ้นนั้นอยู่ในทิศทางที่ถูกต้อง ไม่เช่นนั้นฝาครอบจะไม่กลับเข้าไปอีก

ใส่ฝาปิดและสกรูกลับคืน


ใส่ฝาปิดกลับเข้าไปใน V5 Smart Motor

ขันสกรูกลับลงไปจนแน่น

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับ V5 Smart Motors โปรดดูบทความ วิธีที่ V5 Smart Motor ปรับปรุงประสบการณ์ผู้ใช้

สามารถซื้อ V5 Smart Motors และตลับเกียร์เพิ่มเติมได้ที่ https://www.vexrobotics.com/276-4840.html.
