เชื่อมต่อแบตเตอรี่หุ่นยนต์ V5 เข้ากับสมองหุ่นยนต์ V5 จากนั้นเชื่อมต่อสมองเข้ากับคอมพิวเตอร์

เปิดยูทิลิตี้เฟิร์มแวร์ V5 และตรวจสอบว่า V5 Robot Brain เป็นเวอร์ชันล่าสุด และติดตั้งการอัปเดตเฟิร์มแวร์ล่าสุดหากจำเป็น

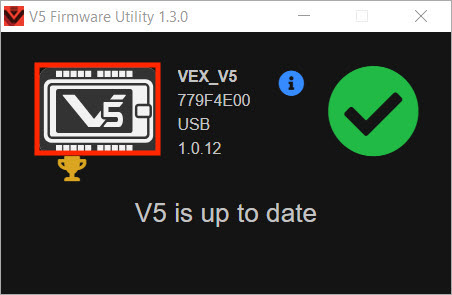

กดปุ่ม Shift และ v บนแป้นพิมพ์ของคอมพิวเตอร์ค้างไว้ จากนั้นคลิกไอคอน V5 บน V5 Firmware Utility ด้วยเมาส์ ไอคอนถูกไฮไลต์ไว้ด้านบนในสี่เหลี่ยมสีแดง

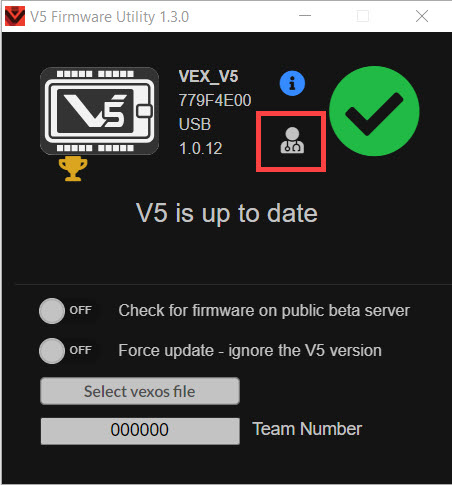

คลิกที่ไอคอน Battery Medic ขนาดเล็กสีแดงที่ปรากฏใต้ไอคอนข้อมูล ไอคอนถูกไฮไลต์ไว้ด้านบนในสี่เหลี่ยมสีแดง

รับรู้ว่าสีแดงเข้มของบางเซลล์บ่งชี้ว่าค่าในเซลล์เหล่านั้นไม่เหมาะ แรงดันไฟฟ้าของชุดอยู่ในระดับต่ำและมีข้อผิดพลาดด้านโวลต์มากกว่า 50 รายการ

โปรดสังเกตว่าเซลล์ 3 ดูเหมือนจะไม่เก็บประจุไว้ เนื่องจากค่าที่แสดงนั้นต่ำกว่าเซลล์อีกสามเซลล์ที่เหลือมาก

เปลี่ยนแบตเตอรี่หุ่นยนต์ V5 ที่มีการวินิจฉัยคล้ายกับแบตเตอรี่นี้ด้วยแบตเตอรี่หุ่นยนต์ V5 ที่มีประสิทธิภาพดีกว่า

หมายเหตุ: หน้าจอการวินิจฉัยแบตเตอรี่จะแสดงบน V5 Robot Brain
