การตีความไฟแบตเตอรี่ V5 และข้อผิดพลาด – ห้องสมุด VEX

ไฟ LED แสดงสถานะบนแบตเตอรี่ V5 สามารถให้ข้อมูลสถานะการชาร์จแก่คุณ และแจ้งให้คุณทราบหากมีปัญหากับแบตเตอรี่ ไฟแสดงสถานะจะสว่างเป็นสีเขียวเพื่อแสดงสถานะการชาร์จ และเรืองแสงหรือกะพริบเป็นสีแดงเพื่อเตือนคุณว่าการชาร์จแบตเตอรี่ล้มเหลวหรือแบตเตอรี่ไม่ทำงาน บทความนี้จะแสดงวิธีตีความไฟและข้อผิดพลาดของแบตเตอรี่ V5

ตีความไฟแสดงสถานะแบตเตอรี่ขณะชาร์จ

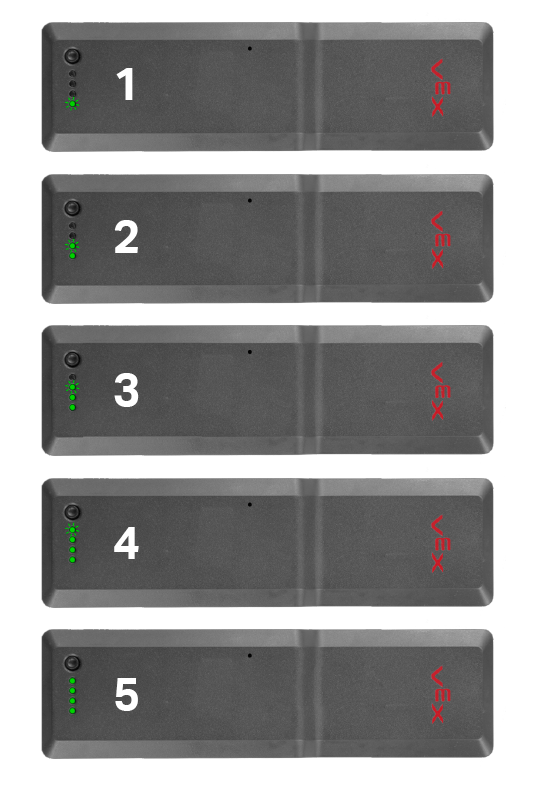

ภาพประกอบแสดงการตีความไฟแสดงสถานะแบตเตอรี่ในขณะชาร์จสำหรับระบบหุ่นยนต์ VEX V5 โดยเน้นรูปแบบแสงที่แตกต่างกันและความหมายของแสงเหล่านั้นเพื่อการแก้ไขปัญหาสถานะแบตเตอรี่

ดูภาพด้านซ้าย มีคำอธิบายเขียนไว้ข้างไฟกะพริบสีเขียวแต่ละดวงซึ่งอธิบายขั้นตอนการชาร์จแบตเตอรี่

หมายเหตุ:ขณะที่การชาร์จดำเนินไป จำนวนไฟกะพริบสีเขียวจะเพิ่มขึ้น เมื่อชาร์จแบตเตอรี่เต็มแล้ว ไฟทั้งสี่ดวงจะสว่างขึ้นชั่วขณะหนึ่งแล้วจึงดับลง ไฟ LED สีเขียวทั้งสี่ดวงจะกะพริบทุกๆ ห้าวินาทีเมื่อชาร์จแบตเตอรี่ในขณะที่ยังเชื่อมต่อกับเครื่องชาร์จอยู่

ตีความไฟแสดงสถานะแบตเตอรี่เมื่อแบตเตอรี่หมด

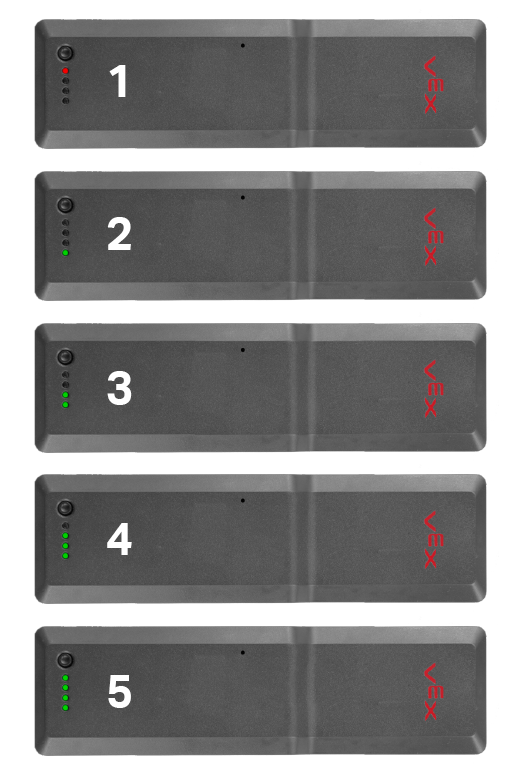

แผนภาพแสดงการตีความไฟแสดงสถานะแบตเตอรี่บนอุปกรณ์ V5 เมื่อแบตเตอรี่หมด โดยเน้นรูปแบบแสงที่แตกต่างกันและความหมายของแสงเหล่านั้นเพื่อการแก้ไขปัญหา

กดปุ่มเกจวัดแบตเตอรี่วงกลมสีดำเพื่อดูประจุแบตเตอรี่

ดูภาพด้านซ้าย มีคำอธิบายเขียนไว้ข้างไฟกะพริบสีเขียวแต่ละดวงซึ่งอธิบายขั้นตอนการชาร์จแบตเตอรี่เมื่อแบตเตอรี่หมด

วิธีตีความข้อผิดพลาดแบตเตอรี่ V5

แก้ไขข้อผิดพลาดเมื่อไฟ LED กะพริบสีแดงอยู่ในตำแหน่งที่สี่

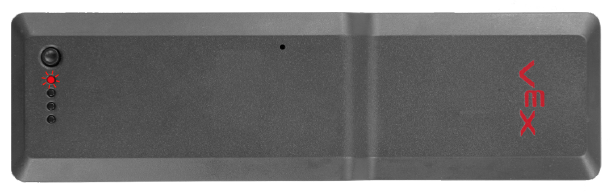

แผนผังงานแสดงขั้นตอนในการแก้ไขข้อผิดพลาดที่ระบุโดยไฟ LED สีแดงกะพริบในตำแหน่งที่สี่บนหุ่นยนต์ VEX V5 ซึ่งเป็นส่วนหนึ่งของคู่มือการแก้ไขปัญหา

ชาร์จแบตเตอรี่โดยเร็วที่สุดหากไฟ LED สีแดงกะพริบห้าครั้งต่อวินาที แสดงว่าแบตเตอรี่เหลือน้อยมาก

หมายเหตุ: หากเชื่อมต่อเครื่องชาร์จในขณะที่ไฟ LED กะพริบ อุปกรณ์จะกะพริบต่อไปจนกว่าแรงดันไฟฟ้าภายในจะเพิ่มขึ้นเหนือระดับวิกฤต และถือว่าแบตเตอรี่มีเสถียรภาพอีกครั้ง

แก้ไขข้อผิดพลาดเมื่อไฟ LED กะพริบอยู่ในตำแหน่งที่สามและสี่

แผนภาพแสดงวิธีแก้ไขข้อผิดพลาดเมื่อไฟ LED กะพริบอยู่ในตำแหน่งที่สามและสี่บนหุ่นยนต์ V5 ซึ่งใช้เพื่อการแก้ไขปัญหาในหุ่นยนต์

สังเกตไฟ LED สีแดงและสีเขียวที่กะพริบเร็ว (สำหรับ vexos 1.0.3 หรือใหม่กว่า) สิ่งนี้บ่งชี้ถึงข้อผิดพลาดแรงดันไฟฟ้าเกิน

ปล่อยให้แบตเตอรี่ลดลงต่ำกว่าเกณฑ์ที่กำหนดไว้ และข้อผิดพลาดจะหายไป

เชื่อมต่อแบตเตอรี่เข้ากับเครื่องชาร์จอีกครั้งเพื่อตรวจสอบว่าข้อผิดพลาดได้รับการแก้ไขแล้ว

รับรู้ข้อผิดพลาดเมื่อไฟ LED กะพริบบ่งบอกถึงเซลล์ที่เสียหาย

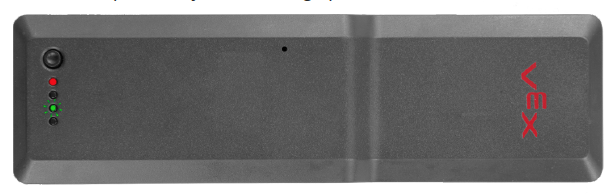

แผนภาพแสดงข้อผิดพลาดจากไฟ LED กะพริบบนหุ่นยนต์ VEX V5 โดยเน้นถึงปัญหาที่อาจเกิดขึ้นกับเซลล์ในแบตเตอรี่ที่ชำรุด

ทำความเข้าใจเมื่อแบตเตอรี่แสดงไฟ LED สีแดงพร้อมกับไฟ LED สีเขียวใดๆ กะพริบสั้นๆ (หนึ่งครั้งต่อวินาที) ตรวจพบความล้มเหลวของเซลล์ภายในและแบตเตอรี่หมดสภาพแล้ว

หมายเหตุ:รูปแบบ LED นี้แสดงว่าแบตเตอรี่มีเซลล์เสียอย่างน้อยหนึ่งเซลล์ ขอแนะนำให้เปลี่ยนแบตเตอรี่

ทำความเข้าใจข้อผิดพลาดเมื่อไฟ LED กะพริบสีแดงอยู่ในตำแหน่งที่สี่

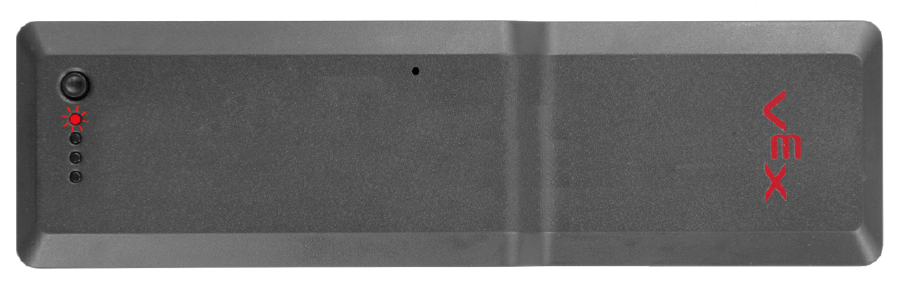

แผนภาพแสดงข้อผิดพลาดที่ระบุโดย LED สีแดงกะพริบในตำแหน่งที่สี่บนอุปกรณ์หุ่นยนต์ VEX ซึ่งใช้เพื่อจุดประสงค์ในการแก้ไขปัญหา

ถอดเครื่องชาร์จออกเพื่อล้างข้อผิดพลาดหากไฟ LED สีแดงกะพริบช้าๆ เกิดขึ้นหนึ่งครั้งต่อวินาที

แยกแยะการกะพริบเร็วและช้าในตำแหน่งที่หนึ่งและสี่

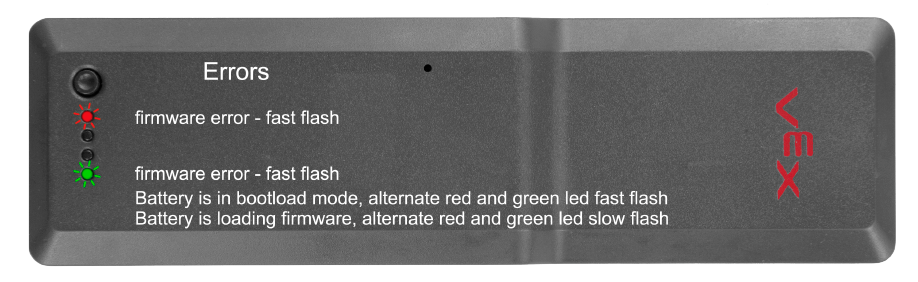

แผนภาพแสดงความแตกต่างระหว่างการแฟลชเร็วและช้าในตำแหน่งแรกและที่สี่ ซึ่งเกี่ยวข้องกับการแก้ไขปัญหาประเภท V5

เชื่อมต่อแบตเตอรี่เข้ากับ V5 Brain ด้วยเฟิร์มแวร์ที่ถูกต้อง หากไฟ LED สีแดงและสีเขียวอยู่ในตำแหน่งที่หนึ่งและสี่พร้อมกับสลับกันกะพริบอย่างรวดเร็ว แสดงว่าแบตเตอรี่อยู่ในโหมดบูตเฟิร์มแวร์

แก้ไขข้อผิดพลาดเมื่อไฟ LED ทั้งหมดกะพริบ

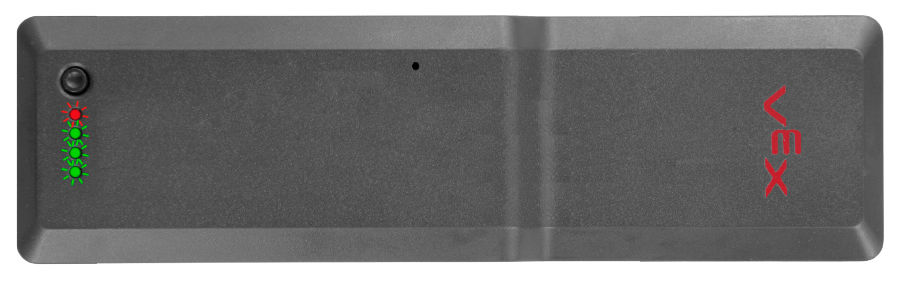

แผนภาพแสดงขั้นตอนการแก้ไขปัญหาสำหรับการแก้ไขปัญหาไฟ LED ทั้งหมดกะพริบบนอุปกรณ์ V5 โดยเน้นที่ส่วนประกอบสำคัญและการดำเนินการที่ต้องดำเนินการ

ระบุว่าไฟ LED สีแดงและสีเขียวทั้งหมดกะพริบเร็วมากหรือไม่ หากสิ่งนี้เกิดขึ้นและเชื่อมต่อเครื่องชาร์จแล้ว แสดงว่าแบตเตอรี่อยู่ในโหมดบูตเฟิร์มแวร์

ถอดเครื่องชาร์จออกเพื่ออัพเดตเฟิร์มแวร์เพื่อให้ไฟ LED ทั้งหมดปิด จากนั้นเชื่อมต่อกับสมอง V5

แก้ไขข้อผิดพลาดเมื่อไม่มีไฟ LED ติดสว่าง

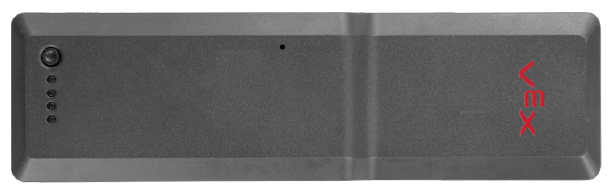

คู่มือการแก้ไขปัญหาสำหรับระบบหุ่นยนต์ V5 ที่แสดงขั้นตอนในการแก้ไขปัญหาไฟ LED ไม่ติด พร้อมด้วยรายการตรวจสอบและตัวบ่งชี้ทางภาพสำหรับการวินิจฉัย

เชื่อมต่อแบตเตอรี่เข้ากับเครื่องชาร์จและรอหนึ่งชั่วโมงก่อนที่จะถอดการเชื่อมต่อ

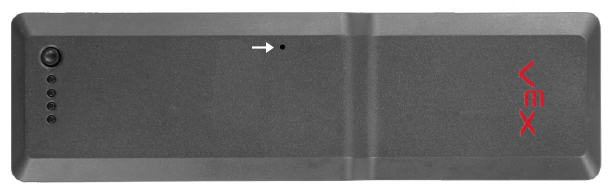

หากไฟไม่เปิดในระหว่างขั้นตอนการชาร์จหรือไม่สว่างขึ้นหลังจากกดปุ่มบนแบตเตอรี่แล้ว ให้ใช้คลิปหนีบกระดาษหรือวัตถุที่มีขนาดใกล้เคียงกันแล้วกดปุ่มรีเซ็ตบนแบตเตอรี่ที่แสดงด้านล่าง

ผังงานแสดงขั้นตอนการแก้ไขปัญหาสำหรับการแก้ไขปัญหาไฟ LED ที่ไม่ทำงานบนอุปกรณ์ V5 โดยเน้นย้ำถึงการดำเนินการสำคัญที่ต้องดำเนินการเพื่อแก้ไขปัญหาอย่างมีประสิทธิผล

เชื่อมต่อแบตเตอรี่เข้ากับเครื่องชาร์จอีกครั้ง และรอหนึ่งชั่วโมงก่อนที่จะถอดการเชื่อมต่อ

หากปัญหายังคงอยู่ แสดงว่าแบตเตอรี่มีข้อบกพร่อง และคุณควรส่งอีเมลถึงฝ่ายสนับสนุน VEX ที่ support@vex.com
