การแนะนำ

บทความนี้ให้ข้อมูลที่เป็นประโยชน์สำหรับผู้ที่เพิ่งเริ่มต้นแข่งขันหุ่นยนต์ VEX Robotics Competition (V5RC) ประจำปี 2024-2025 High Stakes หุ่นยนต์ฮีโร่เดิมพันสูงคือ Axel! บทความนี้จะกล่าวถึงวัตถุประสงค์ในการสร้าง Axel และขั้นตอนต่อไปในการสร้างหุ่นยนต์ของคุณเอง

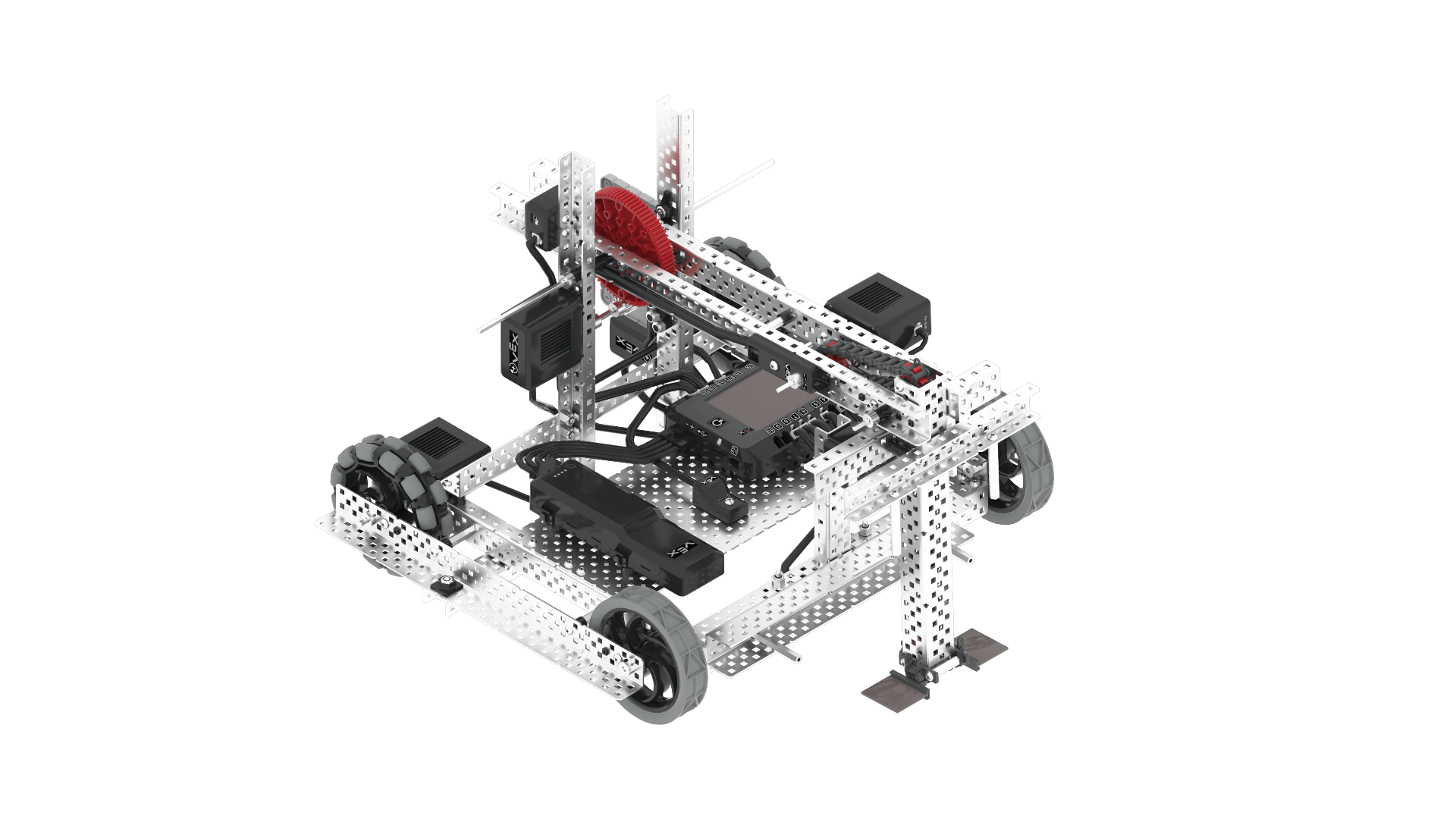

ภาพมุมมองของอาคาร Axel จากมุมต่างๆ เพื่อเน้นโครงสร้าง ขนาด และการจัดวาง

วิศวกรของ VEX ออกแบบ Hero Bots ทุกปีเพื่อเล่นเกม Competition ใหม่ ดังนั้นการออกแบบ Hero Bot จึงเปลี่ยนไปทุกปีเพื่อให้สอดคล้องกับการออกแบบเกม Axel ซึ่งเป็น Hero Bot รุ่นปี 2024-2025 นั้นไม่ใช่ผลิตภัณฑ์สำเร็จรูป แต่ Axel ได้รับการออกแบบมาเพื่อเป็นจุดเริ่มต้นให้คุณฝึกฝน ทดสอบ และปรับแต่งหุ่นยนต์ รวมถึงปรับแต่งกลยุทธ์การเล่นเกมของคุณ

จุดประสงค์ของ Hero Bot คือการเปิดโอกาสให้ทีมใหม่ได้เรียนรู้ทักษะการสร้างที่มีคุณค่า และผลิตหุ่นยนต์ที่พวกเขาสามารถปรับแต่งเพื่อแข่งขันได้ในช่วงต้นฤดูกาล นอกจากนี้ Hero Bot ยังช่วยให้ทีมงานขั้นสูงสามารถประกอบหุ่นยนต์เพื่อตรวจสอบพลวัตของเกมได้อย่างรวดเร็ว

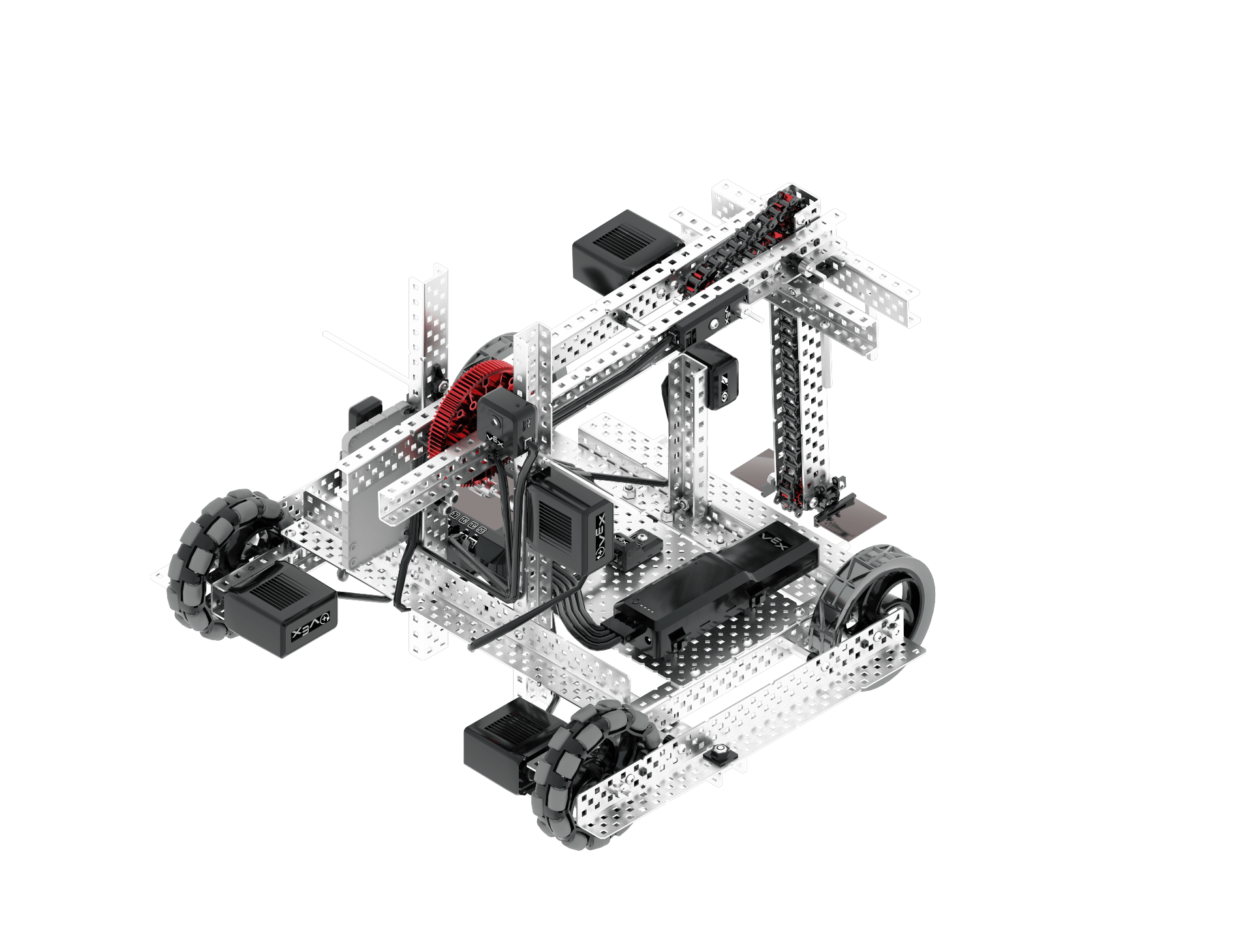

ภาพมุมเฉียงของโครงสร้างหุ่นยนต์ Axel เพื่อเน้นให้เห็นระบบขับเคลื่อนและแขนหุ่นยนต์

ไม่ว่าคุณจะมีประสบการณ์ในระดับไหน ให้ใช้ Axel เป็นจุดเริ่มต้นในการฝึกฝนการเล่น High Stakes ระบุจุดแข็งและจุดอ่อนของหุ่นยนต์ และตัดสินใจว่าคุณจะปรับเปลี่ยนการออกแบบหุ่นยนต์อย่างมีกลยุทธ์อย่างไรเพื่อให้มีประสิทธิภาพสูงสุดในระหว่างการแข่งขันที่มีเดิมพันสูง

การแข่งขันอาจดูเป็นเรื่องน่ากลัว โดยเฉพาะเมื่อมีทีมที่แข่งขันกันมานานหลายปีและมีประสบการณ์มากมาย การสร้าง Axel จะทำให้คุณเข้าใจเกมมากขึ้นและเข้าใจถึงสิ่งที่จำเป็นสำหรับการออกแบบหุ่นยนต์ ความมั่นใจของคุณจะเพิ่มขึ้นเมื่อคุณคุ้นเคยกับหุ่นยนต์และกฎของเกม

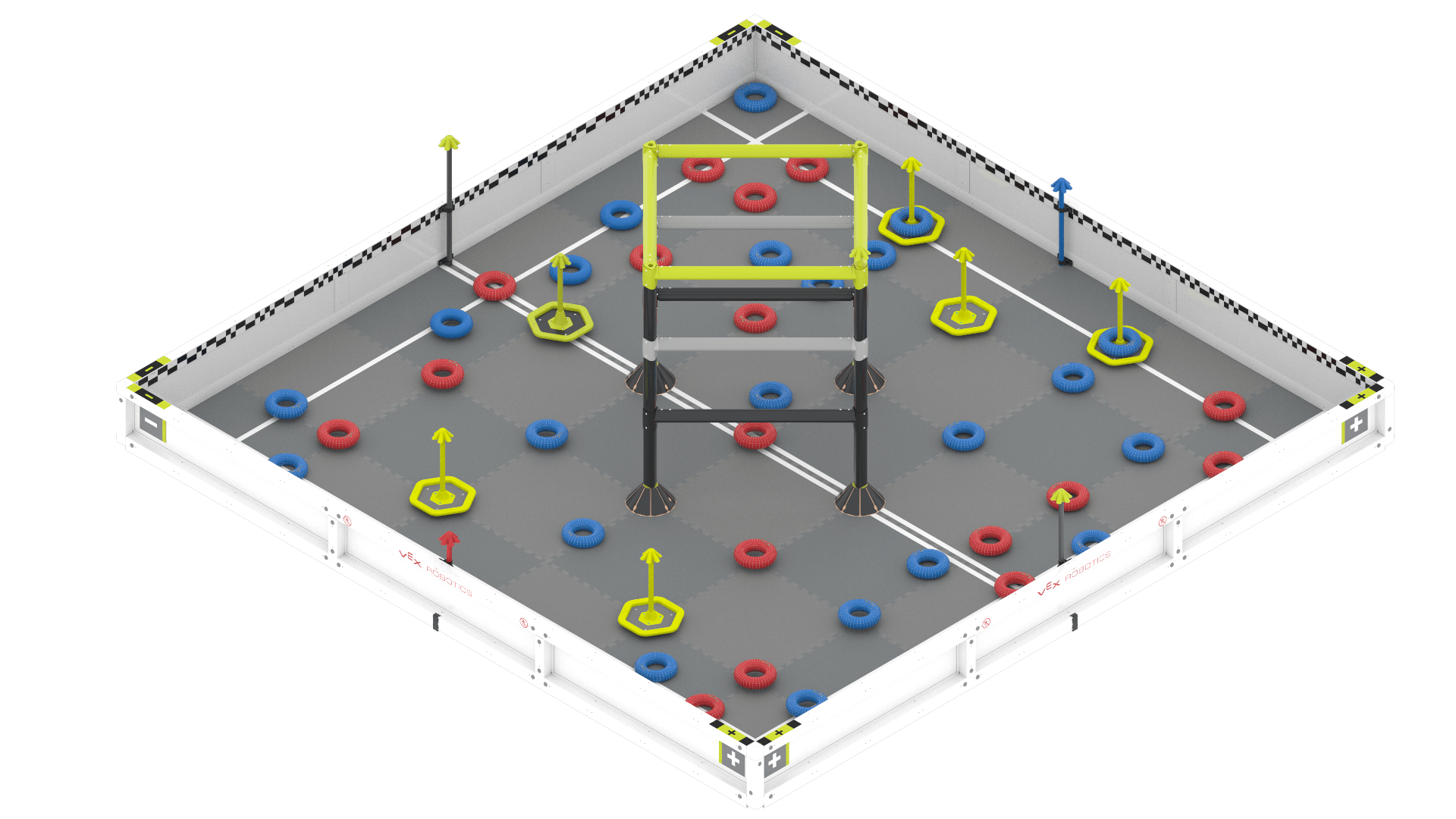

ภาพมุมเฉียงของสนามแข่งขัน V5RC High Stakes

ในฐานะผู้มาใหม่ การอ่านคู่มือเกม High Stakes อาจดูเป็นเรื่องท้าทาย และอาจเป็นเรื่องยากที่จะจินตนาการถึงหุ่นยนต์ที่ทำกิจกรรมการทำคะแนนในขณะที่ปฏิบัติตามกฎทั้งหมด ด้วยเหตุผลเหล่านี้ Axel จึงได้รับการออกแบบและนำเสนอให้กับทุกคน ช่วยให้ทุกทีมมีจุดเริ่มต้นเดียวกันไม่ว่าจะมีประสบการณ์หรือไม่ก็ตาม

การออกแบบหุ่นยนต์เบื้องต้น

มีการผสมผสานชิ้นส่วนและรูปแบบการเชื่อมต่อที่แทบจะไม่มีที่สิ้นสุดในชุดเริ่มต้นการแข่งขัน VEX V5 จากมุมมองทางวิศวกรรม แทบทุกสิ่งเป็นไปได้เมื่อพูดถึงการสร้างโครงสร้างและการออกแบบทางคณิตศาสตร์ของหุ่นยนต์ใหม่ การใช้เป้าหมายของเกม คุณต้องค้นหาสูตรการออกแบบที่แม่นยำ ซึ่งจะทำให้คุณสามารถเอาชนะความท้าทายต่างๆ ที่เกมนำเสนอ และเพิ่มคะแนนให้ได้มากที่สุดเพื่อเอาชนะคู่แข่ง คำถามที่เกิดขึ้นตามธรรมชาติเมื่อเผชิญกับความท้าทายเหล่านี้ก็คือ "ฉันจะเริ่มต้นที่ไหน"

เส้นเริ่มต้น

เชื่อหรือไม่ เมื่อคุณสร้าง Axel และทดสอบเกมเสร็จแล้ว คุณก็เริ่มต้นได้เลย! เมื่อเริ่มสร้างอย่างอิสระเพื่อปรับเปลี่ยนหุ่นยนต์ อย่าลืมบันทึก เหตุผลที่ และ เพื่อจุดประสงค์ใด คุณกำลังสร้างอย่างอิสระ คุณน่าจะพบคำตอบสำหรับคำถามเหล่านี้ผ่านการทดสอบ Swish

ใช้สมุดบันทึกวิศวกรรมเพื่อบันทึกข้อจำกัดด้านการออกแบบที่ ในคู่มือเกม ก่อนที่คุณจะเริ่มสร้าง Axel ความตั้งใจของคุณที่นี่จะทำให้แน่ใจว่าหุ่นยนต์ของทีมคุณจะไม่ถูกตัดสิทธิ์เนื่องจากการออกแบบที่ผิดกฎหมายหรือส่วนประกอบต้องห้าม

ตลอดทั้งสมุดบันทึกวิศวกรรมของคุณ ให้บันทึกการเปลี่ยนแปลงทั้งหมดที่คุณทำกับการออกแบบของ Axel ผลลัพธ์จากการทดสอบของคุณหลังจากการทำซ้ำแต่ละครั้ง และความท้าทายใดๆ ที่คุณเผชิญ ต่อไปนี้เป็นแนวคิดบางประการเกี่ยวกับสิ่งที่คุณสามารถบันทึกลงในสมุดบันทึกวิศวกรรมของคุณได้ขณะที่คุณดำเนินการ:

ชิ้นส่วนเกมวงแหวนสำหรับเกม V5RC High Stakes แสดงให้เห็นคะแนนบนเสาติดผนัง

สร้างแผนภูมิที่แสดงเป้าหมายที่คุณต้องการให้การออกแบบของคุณบรรลุ

เป้าหมายอาจรวมถึง:

ฉันอยากได้ดีไซน์สะสมแหวนเร็วๆ นี้
ฉันต้องการให้การออกแบบทำคะแนนได้สูงบนบันได
ฉันอยากให้การออกแบบผลักดัน Mobile Goals ให้ได้ผ่านโค้งแคบๆ

โปสเตอร์ชุดเริ่มต้นการแข่งขัน VEX V5 แสดงเป็นตัวอย่างชิ้นส่วนที่มีให้สำหรับการออกแบบหุ่นยนต์

สร้างแผนภูมิที่มีข้อจำกัดในการออกแบบของคุณ

ข้อจำกัดบางประการที่คุณอาจต้องพิจารณา ได้แก่:

กำลังรวมของมอเตอร์ทั้งหมด (11W & 5.5W) ต้องไม่เกิน 88W
หุ่นยนต์สามารถใช้ชิ้นส่วนระบบ V5 เท่านั้น
หุ่นยนต์สามารถครอบครองวงแหวนได้ 2 วง และ Mobile Goal ได้ 1 อันในเวลาเดียวกัน

อ้างอิงแหล่งข้อมูลที่มีประโยชน์ เช่น โปสเตอร์ชิ้นส่วน ชิ้น สำหรับชุดการแข่งขันของคุณ ขณะที่คุณเตรียมการออกแบบของคุณ

สิ่งสำคัญคือการบันทึกคำถามเหล่านี้ออกมาไม่ใช่เพียงเพื่อการจดจำเท่านั้น แต่ยังเพื่อให้เป็นไปตามแนวทางอีกด้วย ด้วยการผสมผสานการเชื่อมต่อที่ไม่สิ้นสุด อาจเป็นเรื่องยากที่จะจำได้ว่าคุณหยุดตรงไหนหรือเริ่มงานนั้นๆ เพราะเหตุใด การระบุเป้าหมายของคุณและปัจจัยจำกัดทั้งหมดสามารถช่วยให้มั่นใจได้ว่าคุณจะสร้างการออกแบบที่คุณต้องการในตอนแรก

ออกแบบ สร้าง และทำซ้ำ

การทราบเป้าหมายและข้อจำกัดของคุณจะเป็นการเตรียมขั้นตอนการออกแบบโซลูชันของคุณ ก่อนที่จะสร้างสิ่งที่สำคัญคือการสร้างแผน คำแนะนำในการสร้างจะนำเสนอแผนการสร้างที่เจาะจงและมีรายละเอียดมาก เมื่อเป็นการสร้างแบบอิสระ แผนงานอาจยืดหยุ่นได้มาก แต่ควรมีภาพร่างของสิ่งที่คุณกำลังพยายามจะสร้างด้วย ฝึกการสร้างแบบจำลองทางจิตของความคิดของคุณ ถ่ายโอนลงบนกระดาษ จากนั้นจับคู่ภาพวาดของคุณกับส่วนประกอบจริงจากชุดอุปกรณ์

ตัวอย่างหน้าต่างๆ จากสมุดบันทึกวิศวกรรมของนักศึกษา ที่แสดงภาพวาดแบบจำลองหุ่นยนต์และบันทึกย่อเกี่ยวกับแบบจำลองแต่ละแบบ บันทึกเหล่านี้แสดงรายการผลลัพธ์จากการฝึกปฏิบัติ ปัญหา แนวคิดการออกแบบ และสิ่งที่ต้องเปลี่ยนแปลง

เมื่อคุณได้วางแผนไว้แล้วว่าต้องการบรรลุอะไรด้วยการสร้างของคุณและปัจจัยต่างๆ ที่อยู่ระหว่างคุณกับเป้าหมายนั้นโดยตรง คุณจะต้องค้นหาสมดุลที่สมบูรณ์แบบระหว่างข้อจำกัดและเป้าหมายของคุณเพื่อสร้างสิ่งที่คุณตั้งเป้าที่จะบรรลุให้ได้อย่างแท้จริง

อย่ากลัวที่จะลองอะไรใหม่ๆ! สิ่งสำคัญเมื่อคุณทดลองใช้โซลูชันและสร้างผลิตภัณฑ์ที่เป็นไปได้เหล่านี้คืออย่าปฏิบัติตามเส้นทางใดเส้นทางหนึ่งโดยเฉพาะ ด้วยการผสมผสานชิ้นส่วนต่างๆ ในชุดที่แทบจะไม่มีที่สิ้นสุด แน่นอนว่ามีวิธีแก้ไขปัญหาของคุณได้มากกว่าหนึ่งวิธี! ทดสอบและทำซ้ำในการสร้างของคุณเพื่อให้แน่ใจว่าจะบรรลุเป้าหมายของคุณและยังคงตรงตามข้อจำกัดของคุณ กระบวนการสร้างฟรีทั้งหมดเป็นเรื่องสนุกสนานเนื่องจากคุณจะได้ควบคุมทุกอย่าง! สุดท้ายนี้ แม้ว่านี่จะเป็นการแข่งขัน แต่อย่างน้อยที่สุดก็ยังเป็นการแข่งขันที่เป็นมิตร

เยี่ยมชม VEX Forum และ VEX Professional Development Plus (PD+)ซึ่งมีทรัพยากรที่ยอดเยี่ยมมากมายจากทีมสร้าง ๆ! รับแรงบันดาลใจ ถามคำถาม หรือดูแนวทางแก้ไขต่อคำถามที่ได้รับคำตอบแล้วโดยพนักงาน VEX ที่ปรึกษา VEX หรือผู้ที่ชื่นชอบ VEX!
