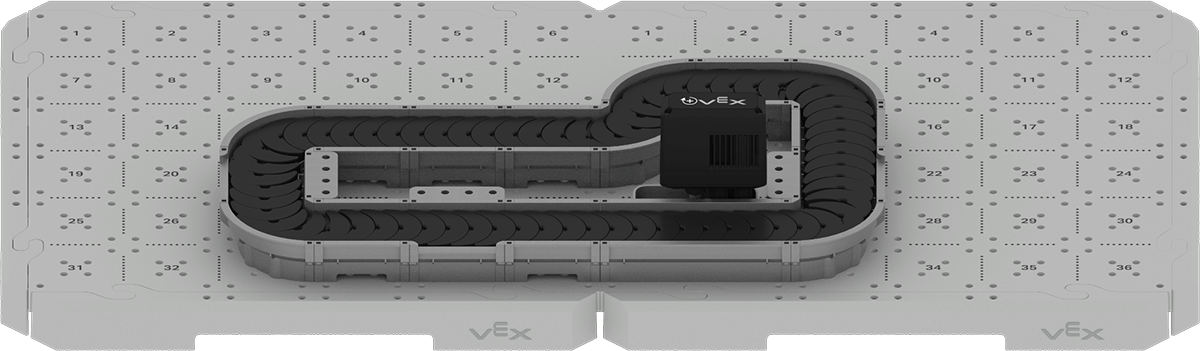

VEX CTE Workcell ได้รับการออกแบบมาเพื่อจำลองการใช้งานจริงของเซลล์งานภายในอุตสาหกรรมการผลิต สายพานลำเลียงแบบ Serpentine เป็นระบบสายพานลำเลียงที่นิยมใช้กันมากที่สุดในการประกอบและขนส่งวัสดุ คุณสามารถประกอบโซ่งูแบบกำหนดเองของคุณเองได้มากกว่าที่แสดงในคำแนะนำการสร้างเมื่อทำภารกิจให้สำเร็จ
โปรดทราบว่าตัวอย่างด้านล่างนี้ใช้เค้าโครงสายพานลำเลียงแบบ Serpentine เป็นหลัก กระบวนการเดียวกันนี้สามารถนำไปใช้กับสายพานลำเลียงที่มีการกำหนดค่าใดๆ ก็ได้

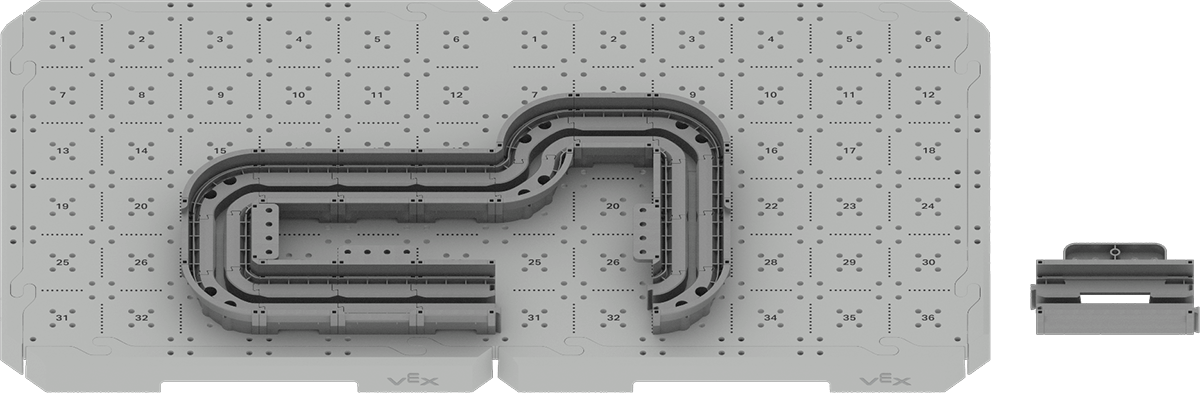

ขั้นแรก ประกอบชิ้นส่วนรางสายพานลำเลียง Serpentine ที่กำหนดเองสำหรับรางที่คุณต้องการสร้าง และยึดเข้ากับ CTE Tile โปรดทราบว่าชิ้นส่วน Turn Track จะต้องยึดเข้ากับ CTE Tiles ด้วยสกรู Star Drive และน็อตโปรไฟล์ต่ำ
เว้นช่องว่างในราง Serpentine Conveyor ที่คุณออกแบบเองสำหรับ Serpentine Conveyor - Drive Track อย่าติด Drive Track เข้ากับส่วนที่เหลือของ Serpentine Conveyor ของคุณ
วางโซ่สายพาน Serpentine ในรางที่ประกอบแล้วเพื่อดูว่าจำเป็นต้องใช้โซ่มากขึ้นหรือน้อยลงสำหรับระยะทางที่ต้องการ โซ่ควรจะ:
- พอดีกับฐานของชิ้นส่วนราง
- ไม่มีความหย่อนในการเปิดเส้นทาง Drive Track
- ไม่จำเป็นต้องยืดเพื่อให้พอดีกับฐานของชิ้นส่วนราง

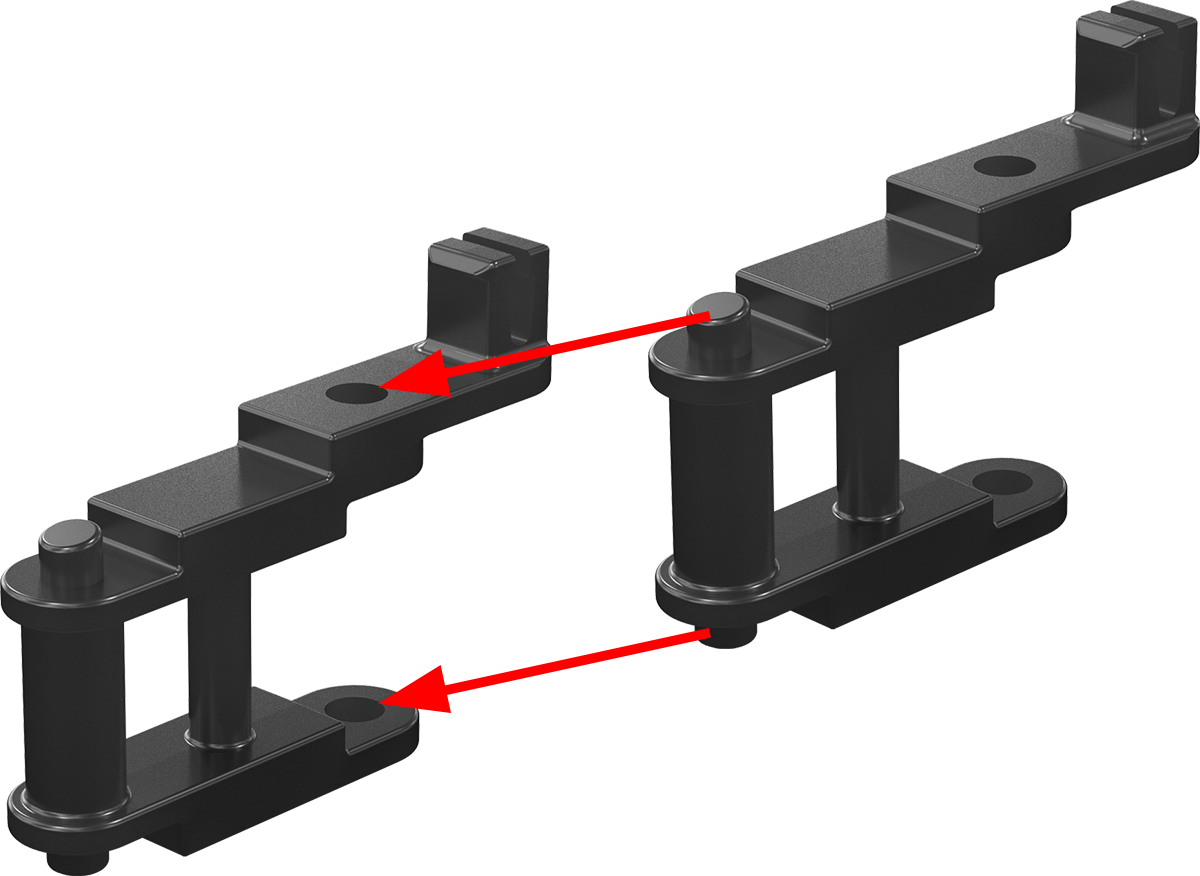

ถอดหรือติดสายพานลำเลียงแบบ Serpentine - เชื่อมชิ้นส่วนต่างๆ จนกว่าคุณจะได้ความยาวที่ต้องการสำหรับรางสายพานลำเลียงแบบ Serpentine ที่คุณออกแบบเอง
ติดตั้งสายพานลำเลียงแบบ Serpentine - จุดเริ่มต้นและจุดสิ้นสุดของโซ่เพื่อสร้างโซ่ที่สมบูรณ์
สำหรับสายพานลำเลียงแบบโซ่ทุกตัวที่คุณใช้ คุณจะต้องมีสายพานลำเลียงแบบแพลตฟอร์ม
ติดตั้งแพลตฟอร์มสายพานลำเลียงแบบ Serpentine เข้ากับโซ่สายพานลำเลียงแบบ Serpentine ของคุณ

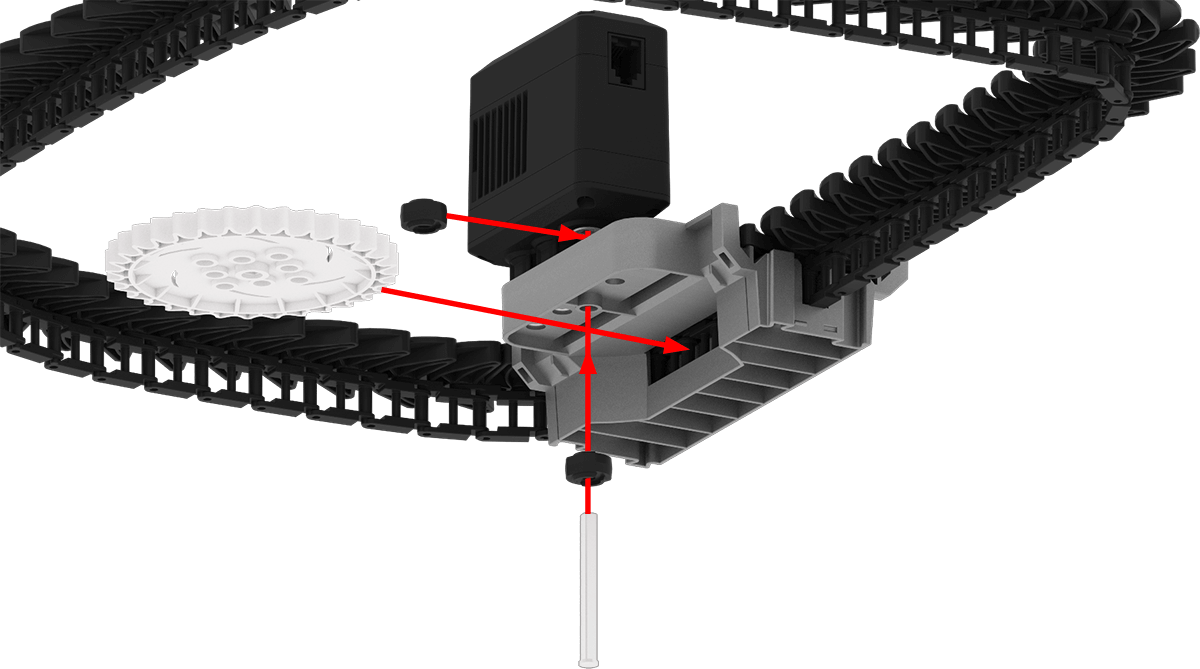

วางส่วนหนึ่งของโซ่สายพานลำเลียงที่ประกอบแล้วไว้ภายในรางขับเคลื่อนสายพานลำเลียงที่ติดไว้กับมอเตอร์อัจฉริยะ
วางปลอกเพลาแบบยางหนึ่งอันไว้ใต้มอเตอร์อัจฉริยะ
วางเฟือง 32 ฟันในช่องเปิดของสายพานลำเลียงแบบ Serpentine - รางขับเคลื่อน
วางเพลาที่ปิดไว้ 3x ผ่านสเตอร์ โดยมีปลอกเพลาที่ทำจากยางอีกอันอยู่ด้านบนเพื่อยึดชิ้นส่วนให้เข้าที่

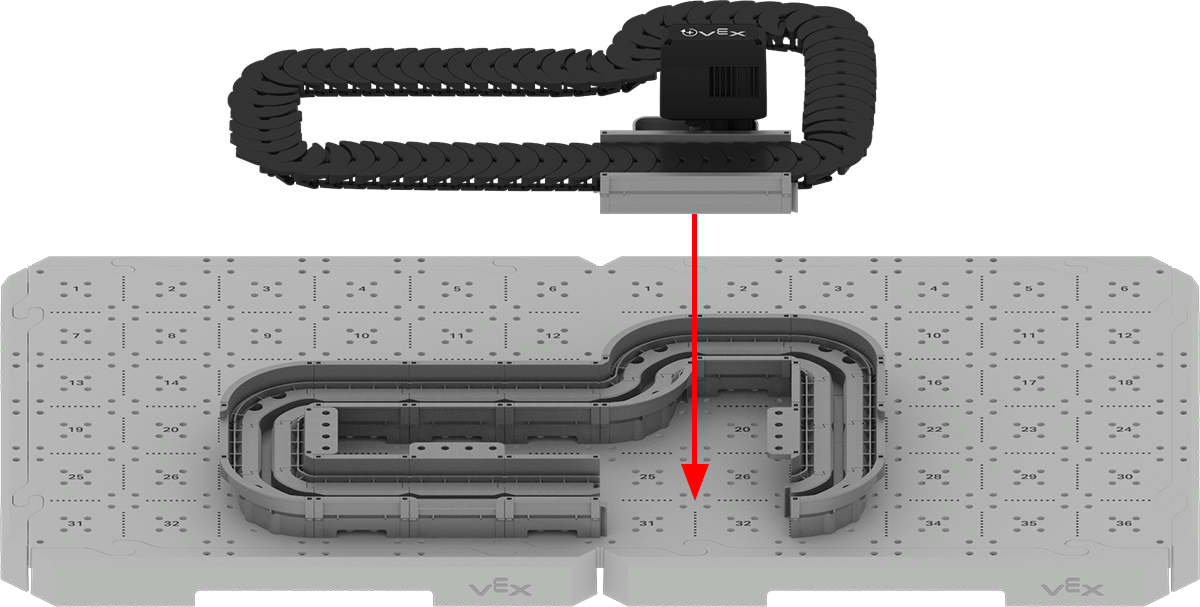

ติดตั้งโซ่และแพลตฟอร์มของสายพานลำเลียงแบบ Serpentine ที่ประกอบแล้วเข้ากับรางขับเคลื่อนของสายพานลำเลียงแบบ Serpentine เข้ากับรางสายพานแบบ Serpentine ที่ประกอบแล้วที่เหลือ
ตอนนี้สายพานลำเลียง Serpentine ที่คุณออกแบบเองเสร็จเรียบร้อยแล้ว!
