การกำหนดค่านิวแมติกส์ใน VEXcode EXP

เมื่อใช้นิวเมติกส์กับ CTE Workcell คุณจะต้องกำหนดค่าอุปกรณ์ใน VEXcode EXP เมื่อกำหนดค่านิวแมติกส์แล้ว VEXcode EXP จะเพิ่มคำสั่งนิวแมติกส์ลงในกล่องเครื่องมือ

แผนภาพแสดงการกำหนดค่าหุ่นยนต์สำหรับ CTE (อาชีวศึกษาและการศึกษาด้านเทคนิค) โดยแสดงส่วนประกอบที่มีป้ายกำกับและการเชื่อมต่อที่จำเป็นสำหรับการตั้งค่าและการใช้งาน

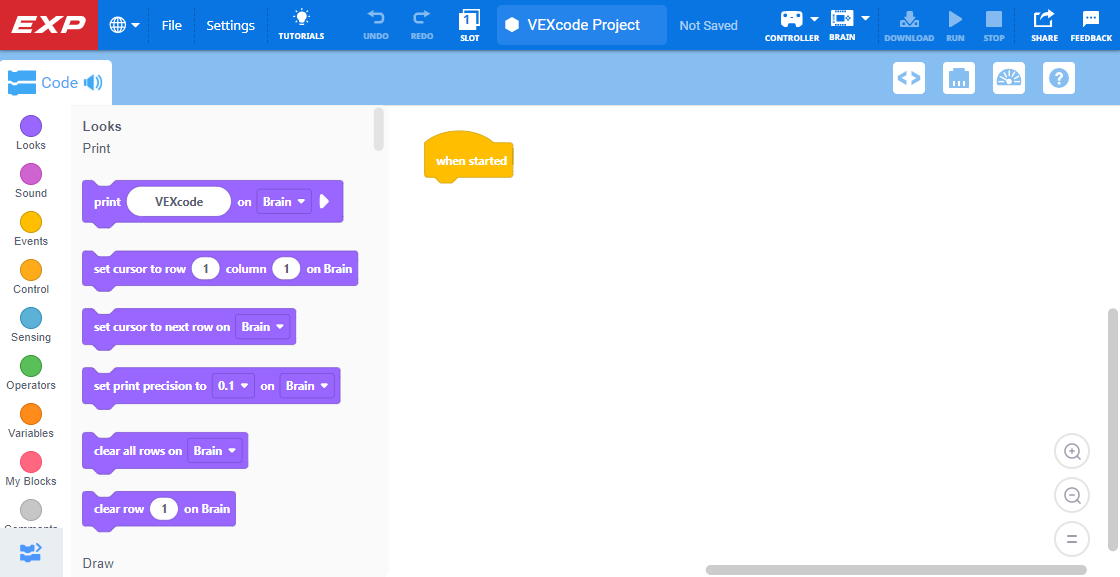

เปิดโครงการใน VEXcode EXP

แผนภาพแสดงการตั้งค่าการกำหนดค่าหุ่นยนต์สำหรับแอปพลิเคชัน CTE (อาชีวศึกษาและการศึกษาทางเทคนิค) โดยแสดงส่วนประกอบสำคัญและการเชื่อมต่อเพื่อประสิทธิภาพที่เหมาะสมที่สุด

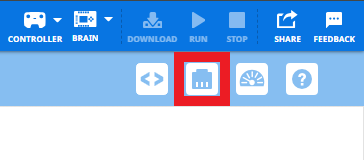

เลือกไอคอนหน้าต่างอุปกรณ์ที่มุมขวาบนของหน้าจอ

แผนภาพแสดงการกำหนดค่าของหุ่นยนต์ VEX แสดงให้เห็นส่วนประกอบสำคัญและการเชื่อมต่อที่เกี่ยวข้องกับการศึกษาด้านอาชีวศึกษาและด้านเทคนิค

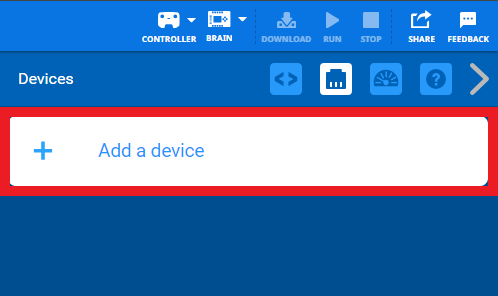

เลือกปุ่มเพิ่มอุปกรณ์

แผนภาพแสดงการกำหนดค่าหุ่นยนต์สำหรับ CTE (อาชีวศึกษาและการศึกษาทางเทคนิค) โดยแสดงส่วนประกอบสำคัญและการเชื่อมต่อเพื่อการตั้งค่าและการทำงานที่เหมาะสมที่สุด

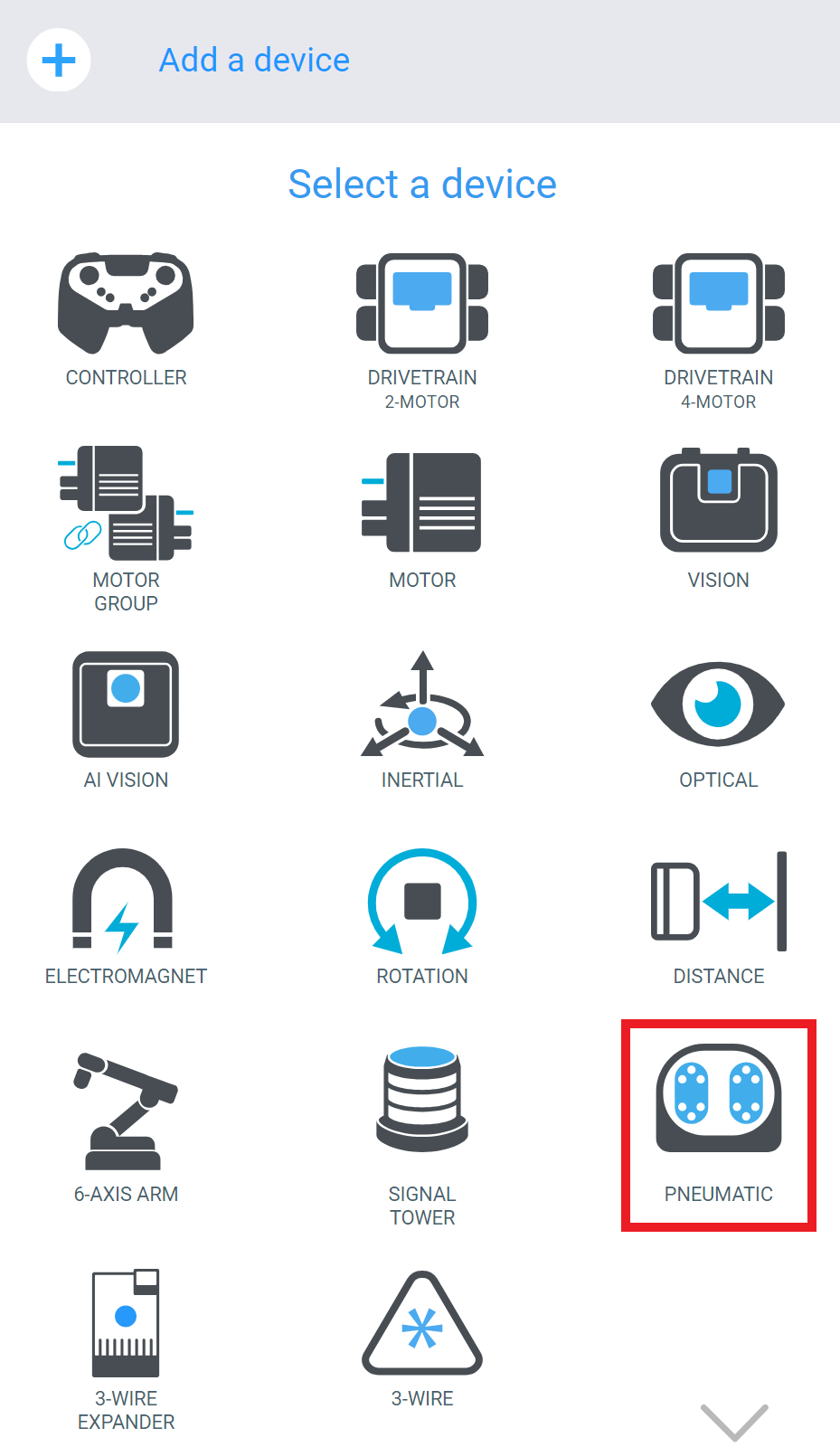

เลือก PNEUMATIC จากรายการอุปกรณ์ที่มี

แผนภาพแสดงการตั้งค่าการกำหนดค่าหุ่นยนต์สำหรับแอปพลิเคชัน CTE (อาชีวศึกษาและการศึกษาทางเทคนิค) แสดงให้เห็นส่วนประกอบสำคัญและการจัดเรียงเพื่อประสิทธิภาพที่เหมาะสมที่สุด

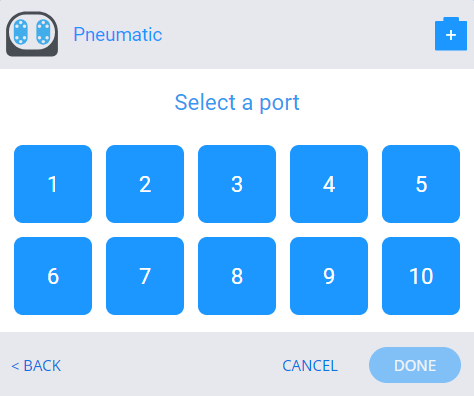

เลือกพอร์ตที่นิวเมติกส์เชื่อมต่ออยู่บน EXP Brain

แผนภาพแสดงการตั้งค่าหุ่นยนต์สำหรับ CTE (อาชีวศึกษาและการศึกษาด้านเทคนิค) โดยแสดงส่วนประกอบต่างๆ และการเชื่อมต่อเพื่อประสิทธิภาพที่เหมาะสมที่สุด

หน้าต่างการตั้งค่ากระบอกลมจะเปิดขึ้น

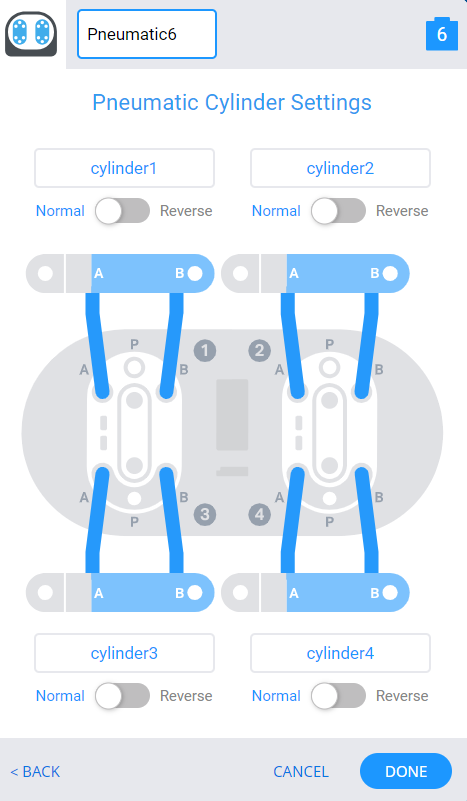

ตามค่าเริ่มต้น การตั้งค่าจะมีด้าน A และ B ของกระบอกสูบเชื่อมต่อกับด้าน A และ B ของโซลินอยด์นิวแมติกโดยอัตโนมัติ

แผนภาพแสดงการกำหนดค่าหุ่นยนต์สำหรับ CTE (อาชีวศึกษาและการศึกษาด้านเทคนิค) โดยแสดงส่วนประกอบต่างๆ และการเชื่อมต่อเพื่อช่วยในการทำความเข้าใจกระบวนการตั้งค่า

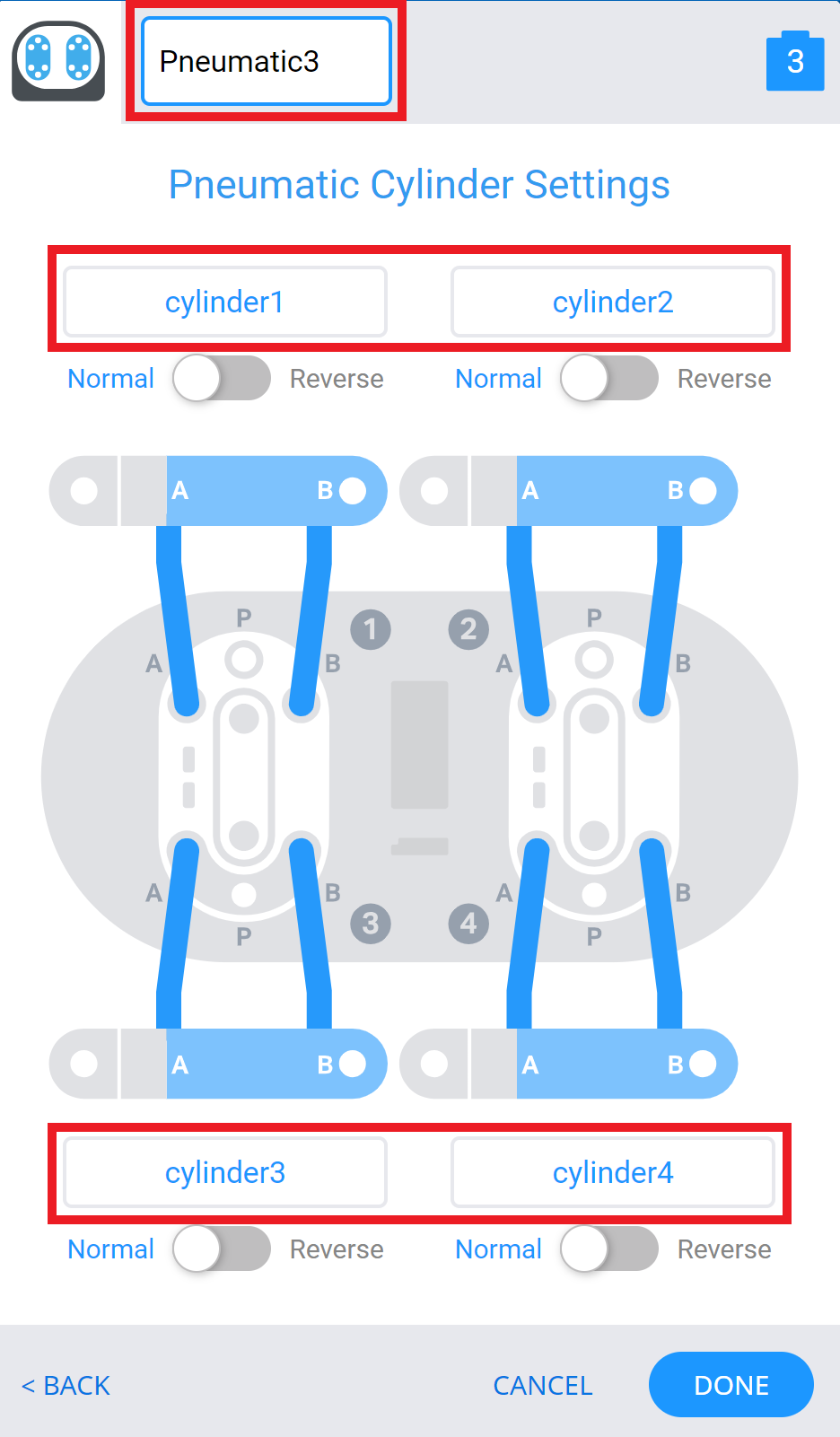

จากหน้าต่างการตั้งค่ากระบอกนิวแมติก คุณสามารถเปลี่ยนชื่อนิวแมติกส์และกระบอกสูบแต่ละอันได้

ไดอะแกรมแสดงการกำหนดค่าหุ่นยนต์สำหรับ CTE (อาชีวศึกษาและการศึกษาด้านเทคนิค) พร้อมด้วยส่วนประกอบและการเชื่อมต่อที่มีป้ายกำกับ ซึ่งให้คำแนะนำด้านภาพสำหรับการประกอบและการเขียนโปรแกรมหุ่นยนต์

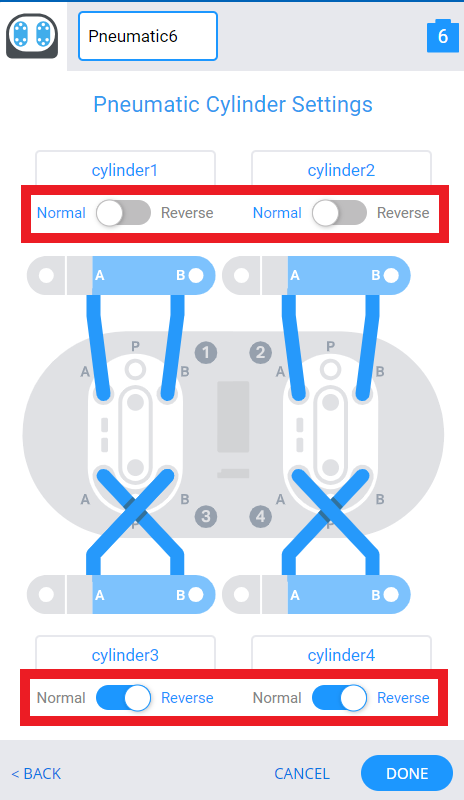

คุณสามารถเลือกสลับปกติ หรือย้อนกลับ เพื่อเปลี่ยนการกำหนดค่าของกระบอกสูบ

แผนภาพแสดงการตั้งค่าการกำหนดค่าหุ่นยนต์สำหรับ CTE (อาชีวศึกษาและการศึกษาทางเทคนิค) โดยแสดงส่วนประกอบต่างๆ และการเชื่อมต่อเพื่อประสิทธิภาพสูงสุด

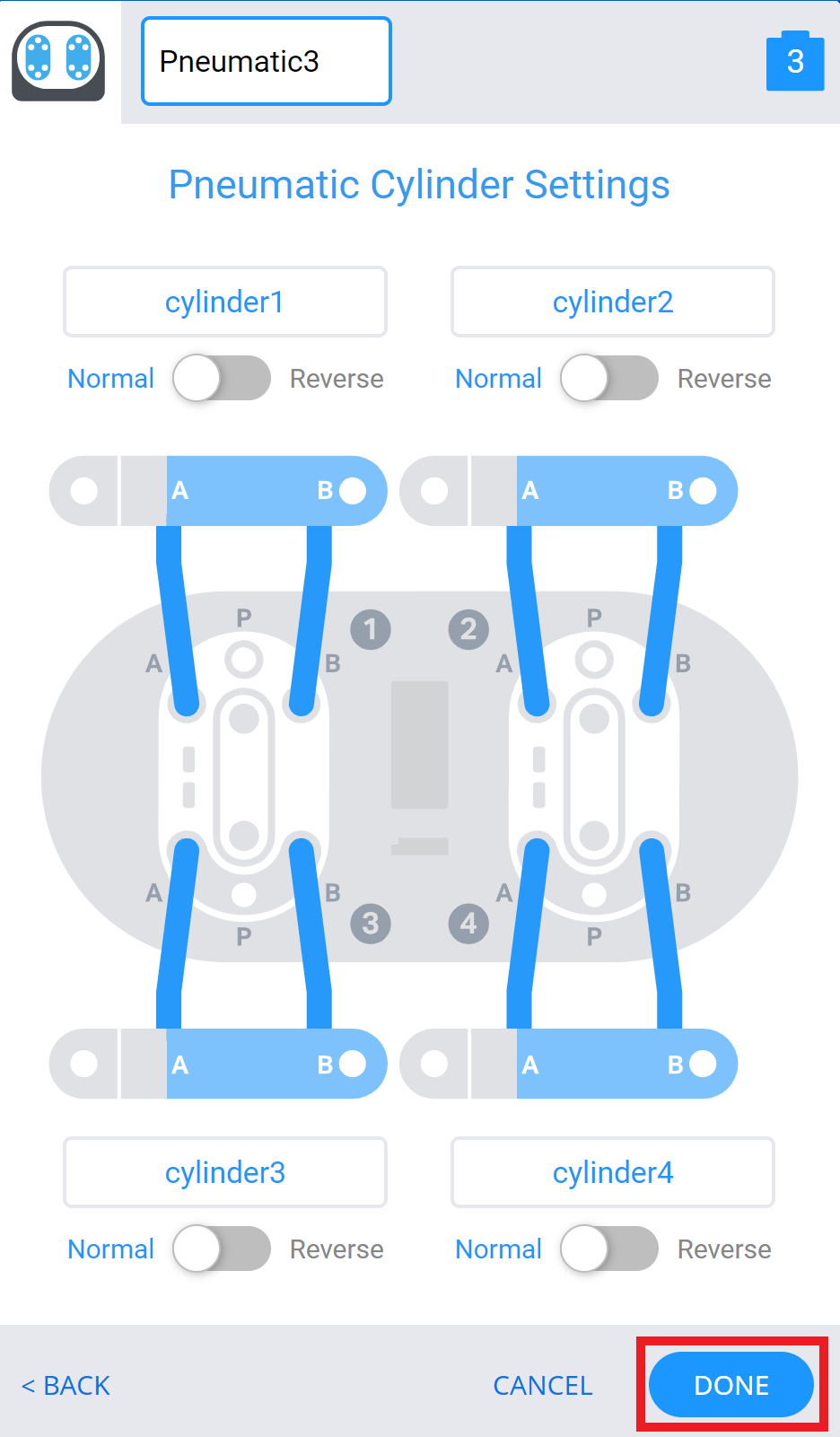

เลือกเสร็จสิ้น

แผนภาพแสดงการตั้งค่าการกำหนดค่าหุ่นยนต์สำหรับ CTE (อาชีวศึกษาและการศึกษาทางเทคนิค) โดยแสดงส่วนประกอบต่างๆ และการเชื่อมต่อเพื่อเพิ่มประสิทธิภาพการทำงาน

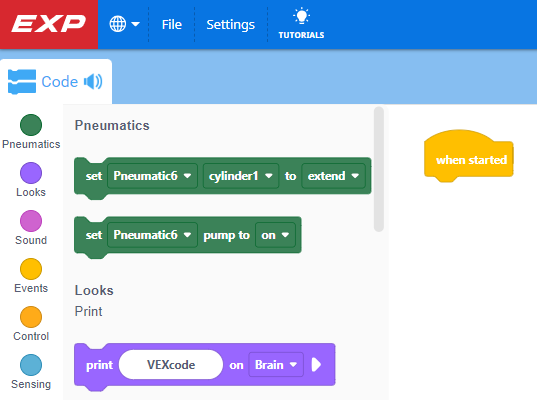

คำสั่งนิวแมติกส์จะปรากฏในกล่องเครื่องมือ ช่วยให้คุณสามารถเริ่มเขียนโค้ดระบบนิวแมติกส์ใน VEXcode EXP
