การใช้ไฟสัญญาณเตือนแบบชั้น CTE

Using VEX CTE Workcell? VEXcode EXP is in Beta.

Access the beta online at:  code.vex.com

ไฟสัญญาณเตือนแบบชั้นทำหน้าที่เป็นอุปกรณ์สื่อสารด้วยภาพเพื่อแจ้งสถานะของเครื่องจักรและระบบหุ่นยนต์แก่ผู้ปฏิบัติงาน ไฟสัญญาณเตือนแบบชั้นจะแสดงสถานะการทำงาน ตรวจจับข้อผิดพลาด แสดงคำเตือนด้านความปลอดภัย และปรับปรุงประสิทธิภาพและขั้นตอนการทำงานของกระบวนการผลิต

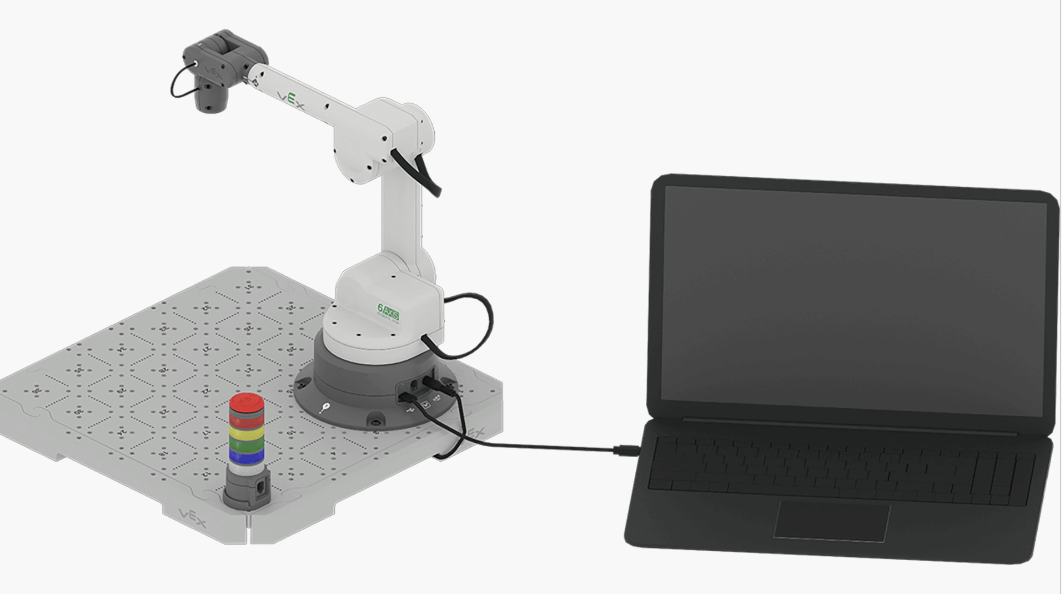

ไฟสัญญาณเตือนแบบชั้นในชุด VEX CTE ได้รับการออกแบบมาเพื่อสะท้อนการใช้งานไฟสัญญาณเตือนแบบชั้นในโลกแห่งความเป็นจริงภายในบริบทของระบบอัตโนมัติทางอุตสาหกรรม บทความนี้จะสรุปวิธีการเชื่อมต่อและใช้ไฟสัญญาณเตือนแบบชั้นกับแขน 6 แกน

ความรู้เบื้องต้นเกี่ยวกับไฟสัญญาณเตือนแบบชั้น

ภาพหน้าจอ 05-06-2024 เวลา 12.34.03 PM.png

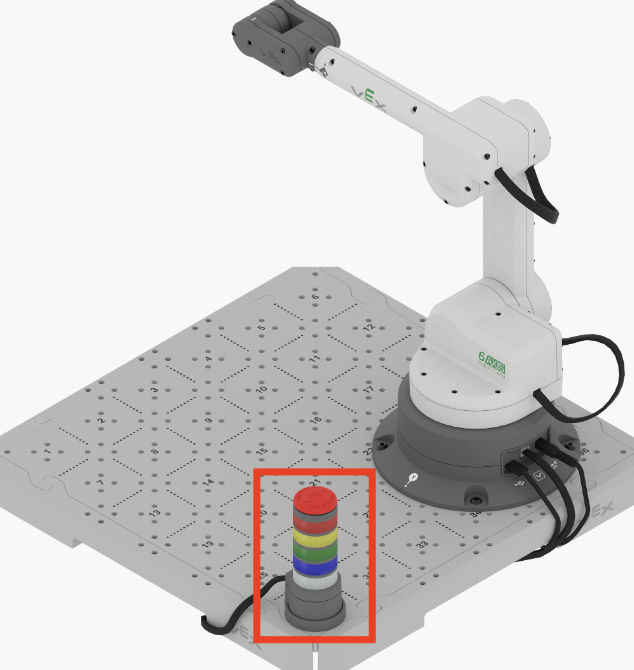

ไฟสัญญาณเตือนแบบชั้นประกอบด้วยไฟสีต่างๆ มากมาย คุณสามารถเขียนโค้ดไฟสัญญาณเตือนแบบชั้นเพื่อเปลี่ยนสีได้ขึ้นอยู่กับการทำงานของแขน 6 แกน

ภาพหน้าจอ 05-06-2024 เวลา 12.30.09 น.png

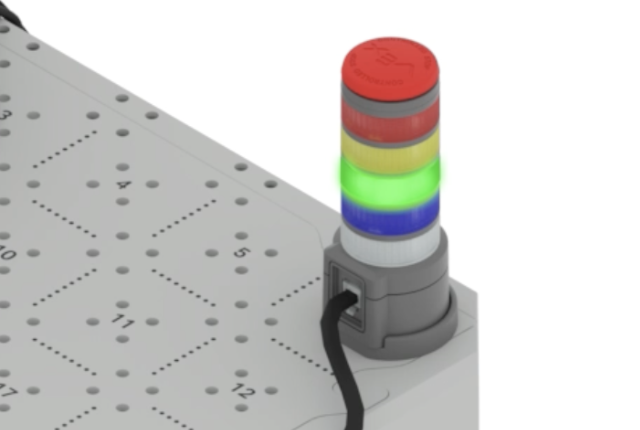

เมื่อโครงการเริ่มต้นขึ้น ไฟสัญญาณเตือนแบบชั้นจะสว่างเป็นสีเขียว

ภาพหน้าจอ 06-06-2024 เวลา 15.16.02 น.png

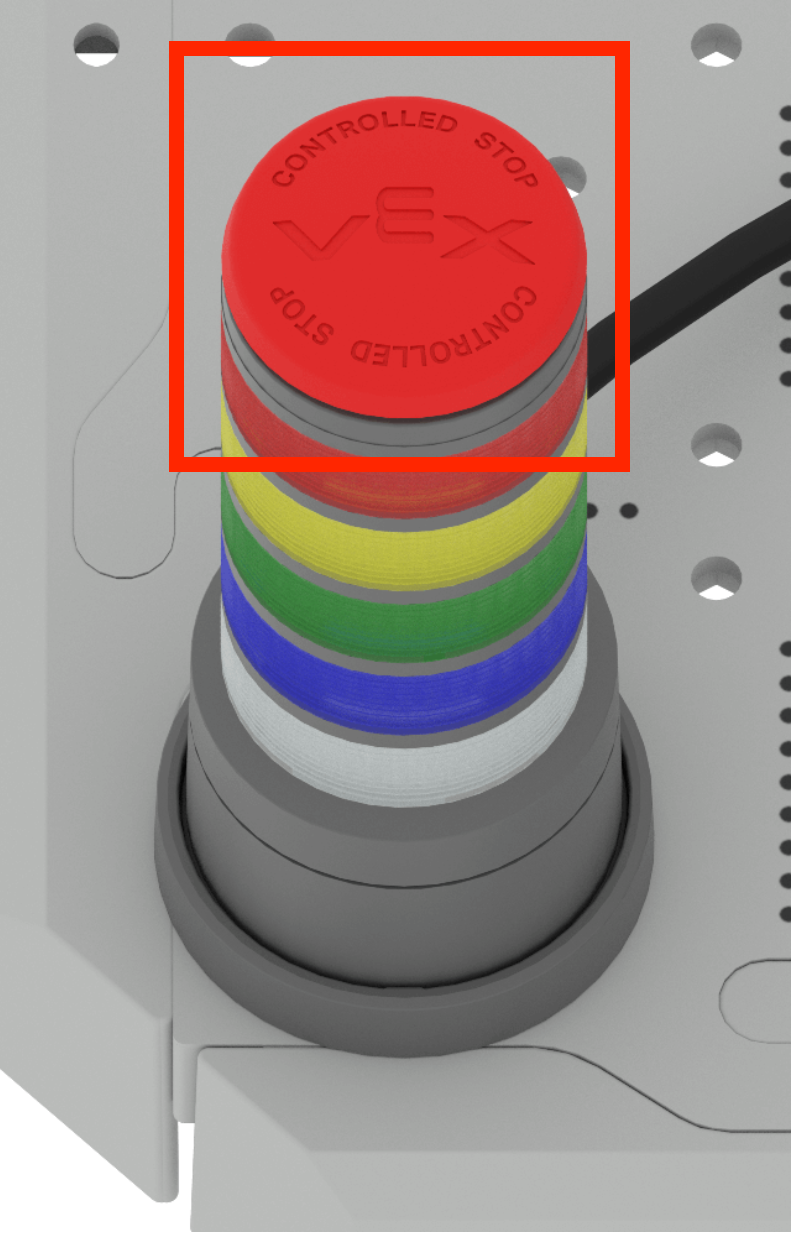

เมื่อกด ปุ่มหยุดแบบควบคุมบนไฟสัญญาณเตือนแบบชั้นจะสั่งให้แขน 6 แกนหยุด และไฟสัญญาณเตือนแบบชั้นจะกะพริบเป็นสีแดง

การเชื่อมต่อไฟสัญญาณเตือนแบบชั้น

CTE เชื่อมต่อกับ Tower.png

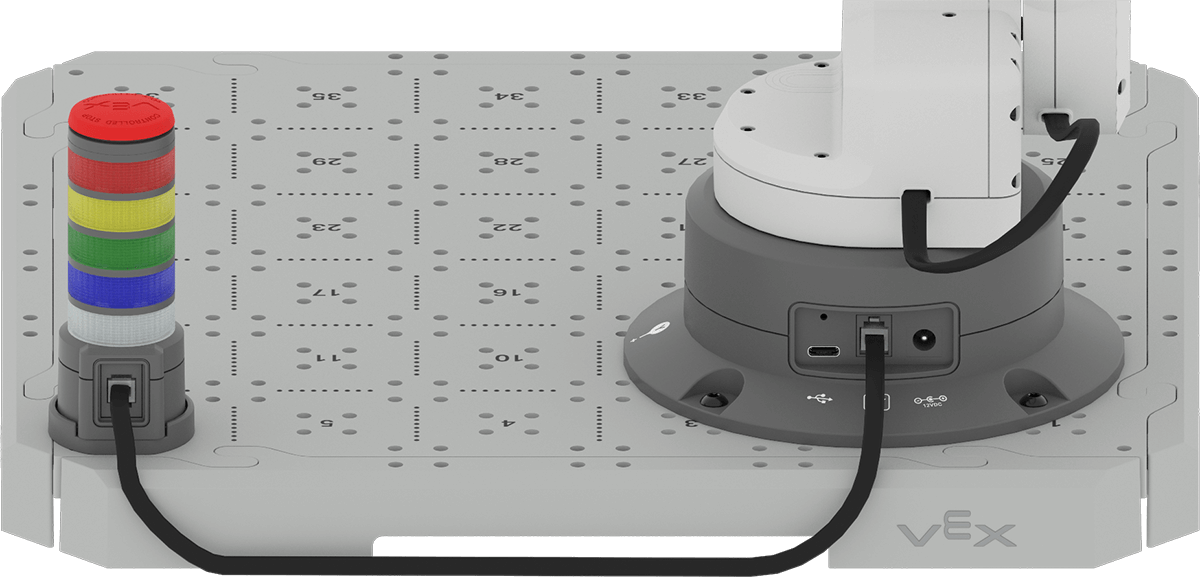

ตรวจสอบให้แน่ใจว่าไฟสัญญาณเตือนแบบชั้นเชื่อมต่ออย่างถูกต้องกับแขน 6 แกน Smart Cable เชื่อมต่อฐานของไฟสัญญาณเตือนแบบชั้นกับฐานของแขน 6 แกน

ภาพหน้าจอ 05-06-2024 เวลา 13.12.48 น.png

ตรวจสอบให้แน่ใจว่าสายเคเบิลอื่นๆ ของแขน 6 แกนเชื่อมต่ออย่างถูกต้อง ทำตามขั้นตอนที่นี่เพื่อตั้งค่าแขน 6 แกน

การใช้ไฟสัญญาณเตือนแบบชั้น

ภาพหน้าจอ 06-06-2024 เวลา 15.40.13 น.png

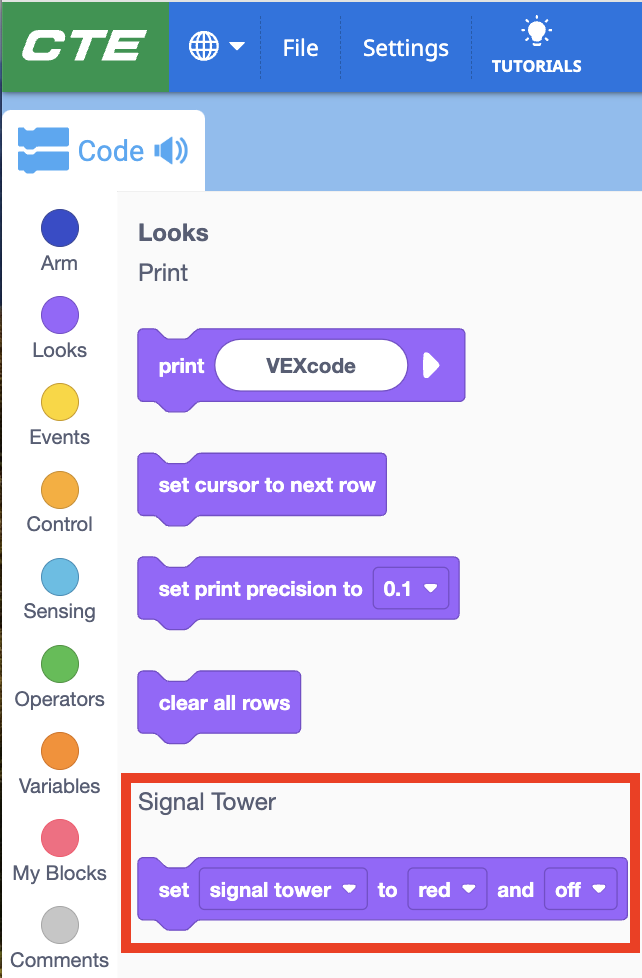

คุณสามารถเขียนโค้ดพฤติกรรมของไฟสัญญาณเตือนแบบชั้นภายใน VEXcode EXP บล็อกที่ใช้ในการควบคุมไฟสัญญาณเตือนแบบชั้นจะอยู่ภายในส่วน ดู ของกล่องเครื่องมือ

การเปลี่ยนพารามิเตอร์ของไฟสัญญาณเตือนแบบชั้น

ภาพหน้าจอ 06-06-2024 เวลา 11.12.47 น.png

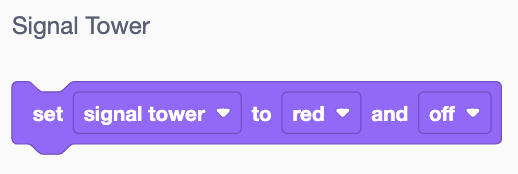

ตั้งค่าบล็อกสัญญาณทาวเวอร์ ช่วยให้คุณสามารถเปลี่ยนพารามิเตอร์ของไฟสัญญาณเตือนแบบชั้นได้

ภาพหน้าจอ 06-06-2024 เวลา 11.18.11 น.png

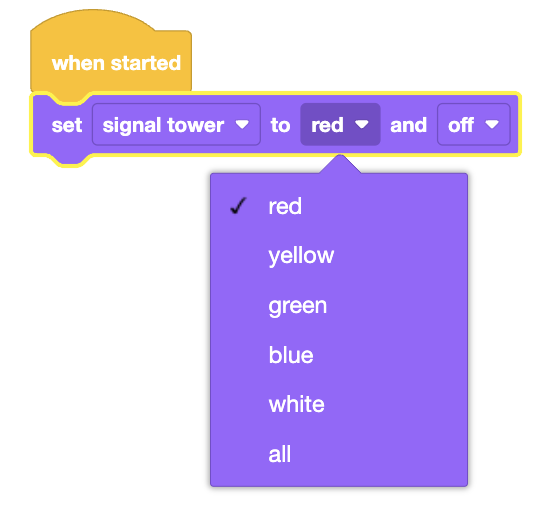

เปลี่ยนสีของไฟสัญญาณเตือนแบบชั้นโดยเลือกเมนูแบบเลื่อนลงสีบนบล็อก ตั้งค่าไฟสัญญาณเตือนแบบชั้น

ภาพหน้าจอ 06-06-2024 เวลา 11.19.28 น.png

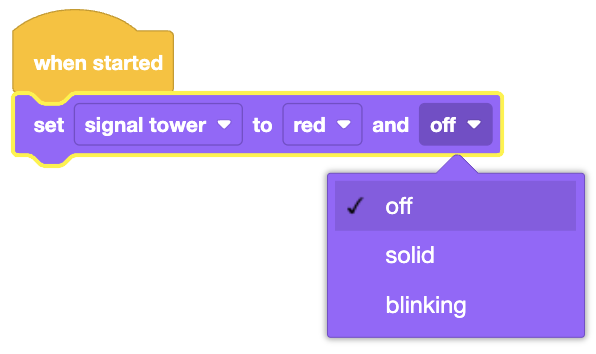

เปลี่ยนไฟสัญญาณเตือนแบบชั้นเป็น คงที่ หรือ กะพริบ โดยใช้เมนูแบบเลื่อนลงสุดท้ายบนบล็อก ตั้งค่าไฟสัญญาณเตือนแบบชั้น

มาตรฐานอุตสาหกรรมสำหรับสีของไฟสัญญาณเตือนแบบชั้น

เมื่อคุณเขียนโค้ดไฟสัญญาณเตือนแบบชั้น ให้พิจารณาใช้สถานการณ์ที่สะท้อนถึงกรณีการใช้งานจริง ภายในขอบเขตของระบบอัตโนมัติทางอุตสาหกรรม แต่ละสีของไฟสัญญาณเตือนแบบชั้นจะสื่อสารข้อความเฉพาะไปยังผู้ปฏิบัติงานเกี่ยวกับสถานะของงานหรือกระบวนการเฉพาะ

ความหมายมาตรฐานอุตสาหกรรมสำหรับแต่ละสีของไฟสัญญาณเตือนแบบชั้นมีดังต่อไปนี้:

  • สีแดง: บ่งบอกถึงปัญหาร้ายแรงที่ต้องได้รับการดูแลทันที ไฟสีแดงแสดงถึงการหยุดฉุกเฉินหรือแบบควบคุม หรือสภาวะความล้มเหลวอื่นๆ
  • สีเหลือง: หมายถึงคำเตือน เช่น สภาวะอุณหภูมิเกินหรือแรงดันเกิน ไฟสีเหลืองจะแจ้งเตือนผู้ปฏิบัติงานถึงปัญหาที่อาจเกิดขึ้นซึ่งอาจร้ายแรงได้หากไม่ได้รับการแก้ไข
  • สีเขียว: แสดงการทำงานของเครื่องจักรหรือกระบวนการปกติ ไฟสีเขียวหมายความว่าทุกอย่างทำงานได้ตามที่คาดไว้
  • สีน้ำเงิน: ใช้เพื่อระบุถึงการแทรกแซงของผู้ใช้ที่ต้องการ สีฟ้าส่งสัญญาณว่าอาจมีความต้องการการบำรุงรักษาที่กำลังจะเกิดขึ้น (ไม่ใช่คำเตือนหรือสภาวะร้ายแรง) หรือเซลล์ทำงานอาจต้องการความช่วยเหลือในการระบุวัตถุที่ไม่รู้จักหรือเติมวัตถุดิบ
  • สีขาว: นี่เป็นสิ่งที่ผู้ใช้กำหนดและสามารถปรับแต่งให้เหมาะกับเงื่อนไขเฉพาะของเครื่องจักรแต่ละเครื่องได้ ขึ้นอยู่กับความต้องการของอุตสาหกรรมและเครื่องจักร
