ทำความเข้าใจและใช้เครื่องมือ V5

การแนะนำ

บทความนี้มีไว้สำหรับผู้ที่เพิ่งเริ่มต้นใน VEX V5 และอาจเพิ่งเริ่มสร้าง โดยเฉพาะการสร้างด้วยโลหะ วัตถุประสงค์ของบทความนี้คือเพื่อให้คุณคุ้นเคยกับเครื่องมือที่มีให้ใน V5 Kit เพื่อเริ่มสร้าง ชุด V5 ประกอบด้วยเครื่องมือหลักสองชิ้น ประแจปลายเปิดและกุญแจขับเคลื่อนดาว T15/T8 หรือไขควงดาว T15/T8 ดูวิดีโอด้านล่างรวมถึงข้อมูลที่รวมอยู่ในส่วนที่เหลือของบทความนี้เพื่อเรียนรู้เพิ่มเติมเกี่ยวกับเครื่องมือเหล่านี้และการใช้งาน

การใช้เครื่องมือ V5

ประแจปลายเปิด


วัตถุประสงค์ของประแจปลายเปิดคือการยึดน็อตหรือแท่นรองให้อยู่กับที่ในขณะที่ขันสกรูเข้าที่ การยึดน็อตหรือแป้นรองให้อยู่กับที่ด้วยประแจจะช่วยให้สกรูยึดเข้ากับโครงสร้างของคุณได้อย่างแน่นหนา

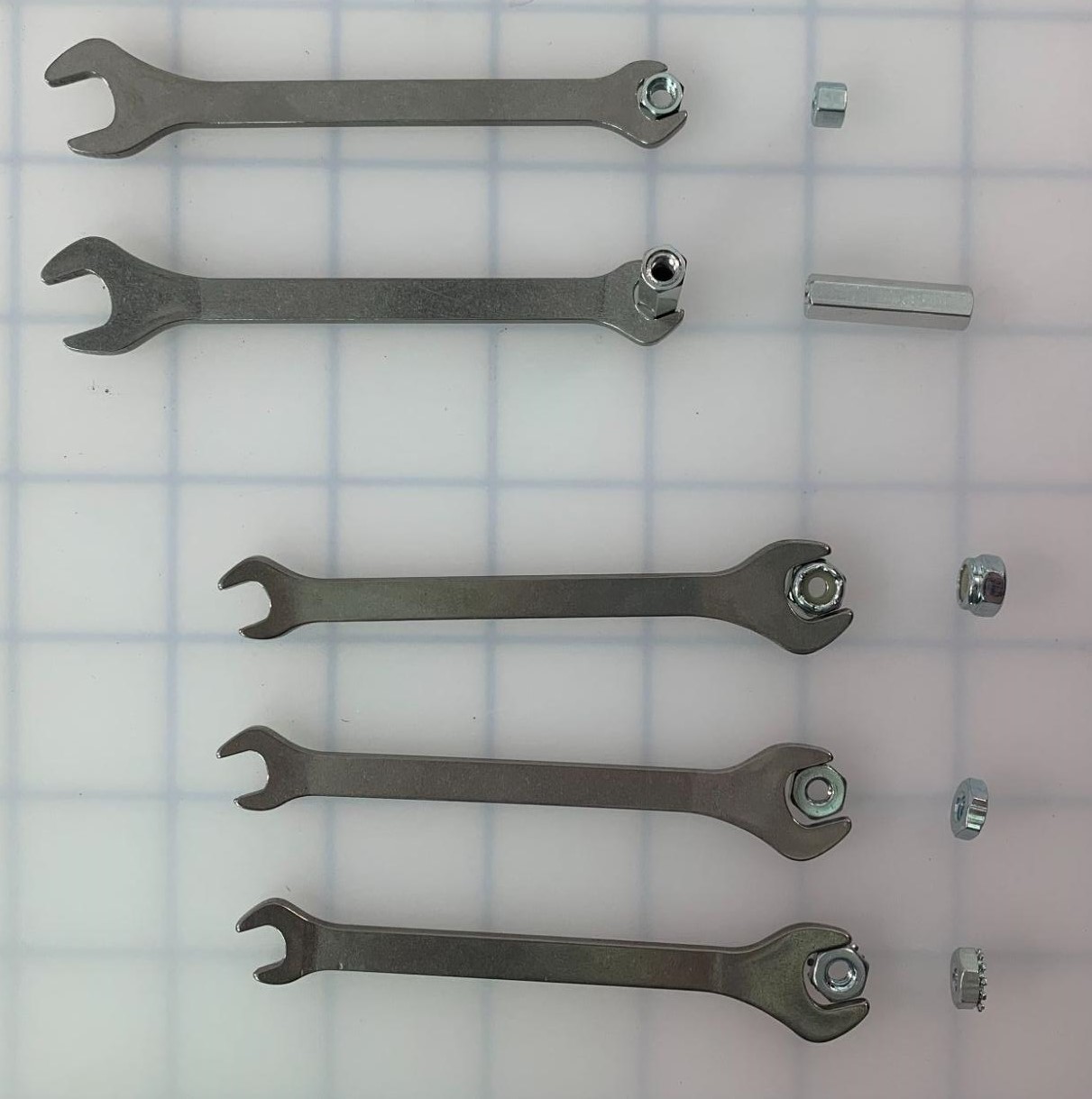

ใน V5 จะใช้ปลายประแจอันเล็กกว่าเพื่อยึด:

  • #8-32 น็อตรายละเอียดต่ำ
  • #8-32 การเผชิญหน้า
    • ความยาวของความขัดแย้งไม่สำคัญ

ปลายประแจที่ใหญ่กว่านั้นใช้ยึด:

  • #8-32 น็อตไนล็อค
  • #8-32 น็อตหกเหลี่ยม
  • #8-32 ถั่วเคปส์

กุญแจขับเคลื่อน T15 Star / ไขควง T15 Star



วัตถุประสงค์ของกุญแจขับเคลื่อนดาว T15 (ภาพแรก) และไขควงดาว T15 (ภาพที่สอง) คือการขันสกรูขับเคลื่อนดาว #8-32 ทั้งหมด ซึ่งทำได้โดยใช้รูปทรงสตาร์ไดรฟ์ที่เป็นเอกลักษณ์ของคีย์ที่ขับเคลื่อนสกรูขับเคลื่อนสตาร์ #8-32 ที่ประทับตราไว้

สำหรับข้อมูลเพิ่มเติมและการสาธิตเกี่ยวกับการยึดสกรูเข้ากับน็อต ดูบทความนี้จาก VEX Library

กุญแจขับเคลื่อน T8 Star / ไขควง T8 Star



จุดประสงค์ของกุญแจขับเคลื่อนดาว T8 (ภาพแรก) และไขควงดาว T8 (ภาพที่สอง) คือการขันสกรูชุดขับเคลื่อนดาว #8-32 ทั้งหมด สกรูชุดขับเคลื่อนแบบดาวเหล่านี้เป็นสกรูขนาดเล็กที่อยู่ในข้อต่อสากลและปลอกเพลาขับเคลื่อนแบบดาว

สำหรับข้อมูลเพิ่มเติมและการสาธิตเกี่ยวกับการยึดสกรูเข้ากับน็อต ดูบทความนี้จาก VEX Library
