Många VEX IQ-produkter innehåller sina egna interna processorer och körs på ett speciellt operativsystem. Denna programvara är VEX IQ Firmware och kallas VEXos.

Obs: Uppdatering av firmware via webbaserad VEXcode IQ är endast tillgängligt för andra generationens styrenheter, och VEXcode IQ kan bara uppdatera firmware på IQ-styrenheten när den är ansluten till en enhet via en USB-C-kabel. Webbaserade VEXcode IQ stöder inte uppdatering av firmware på IQ Controller när du använder en iPad, Android eller Fire-surfplatta.

Vad är firmware?

Detta operativsystem är skrivet helt av VEX Robotics och utnyttjar flexibiliteten och kraften hos VEX-hårdvara för utbildningens olika behov och konkurrensens tuffa utmaningar. Hjärnan kommer automatiskt att skicka ut de senaste uppdateringarna till alla IQ-enheter som är anslutna till den.

Varför ska jag uppdatera?

Det finns flera anledningar till varför du bör uppdatera din VEX IQ Controller-firmware med den senaste VEXos-versionen, några av dessa inkluderar:

VEXos-uppdateringar kommer att innehålla korrigeringar för kända buggar och lägga till den programvara som behövs för att använda alla nya enheter som introduceras i VEX IQ-serien.
Uppdateringar möjliggör avancerade programmeringsfunktioner.
Det bästa sättet att säkerställa att ditt VEX IQ-system fungerar korrekt är att hålla programvaran uppdaterad.

Hur man vet om kontrollenhetens firmware är föråldrad

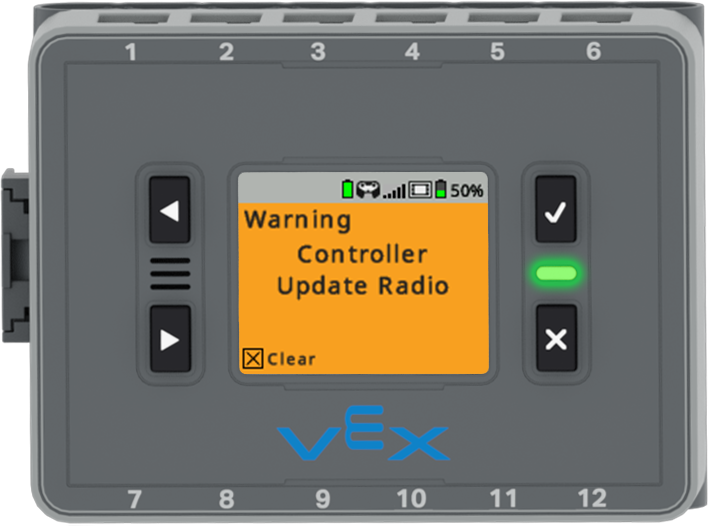

IQ (2:a generationen) hjärnskärm visas med en orange skärm och ett meddelande som lyder Varning, kontrolluppdateringsradio. Nedanför indikerar en ikon att X-knappen kan tryckas för att rensa meddelandet.

Om din Controller och Brain är parkopplade och Controllerns firmware är föråldrad kommer det här felmeddelandet att visas på Brain-skärmen.

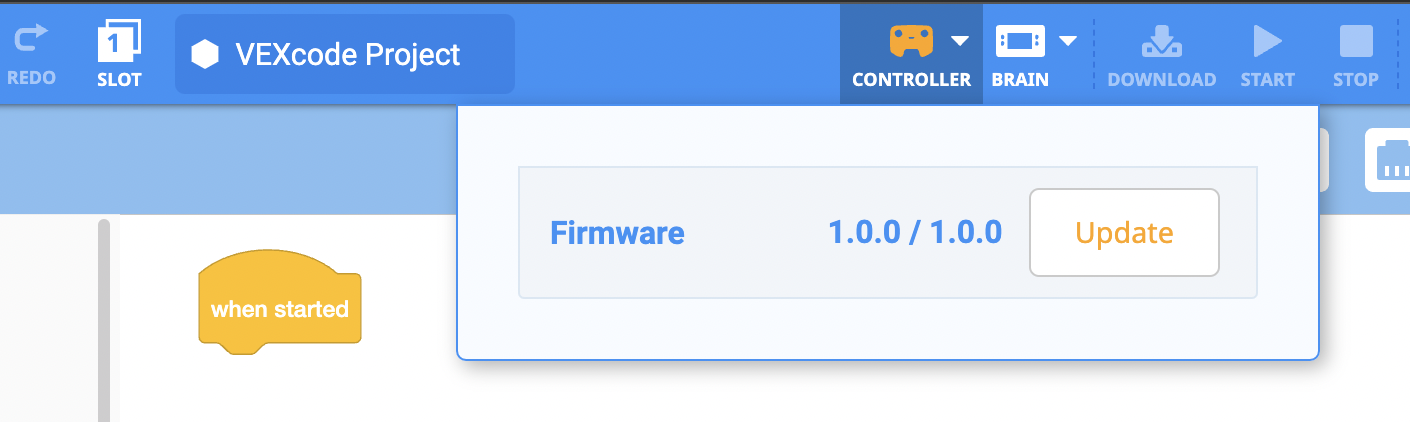

VEXcode IQ med en orange kontrollikon i verktygsfältet, vilket indikerar att kontrollenhetens firmware är föråldrad. Listrutan för styrenheten är öppen och det finns en Uppdatera-knapp bredvid Firmware-versionen.

Styrenheten är ansluten till den webbaserade VEXcode IQ och styrenhetsikonen i verktygsfältet är orange.

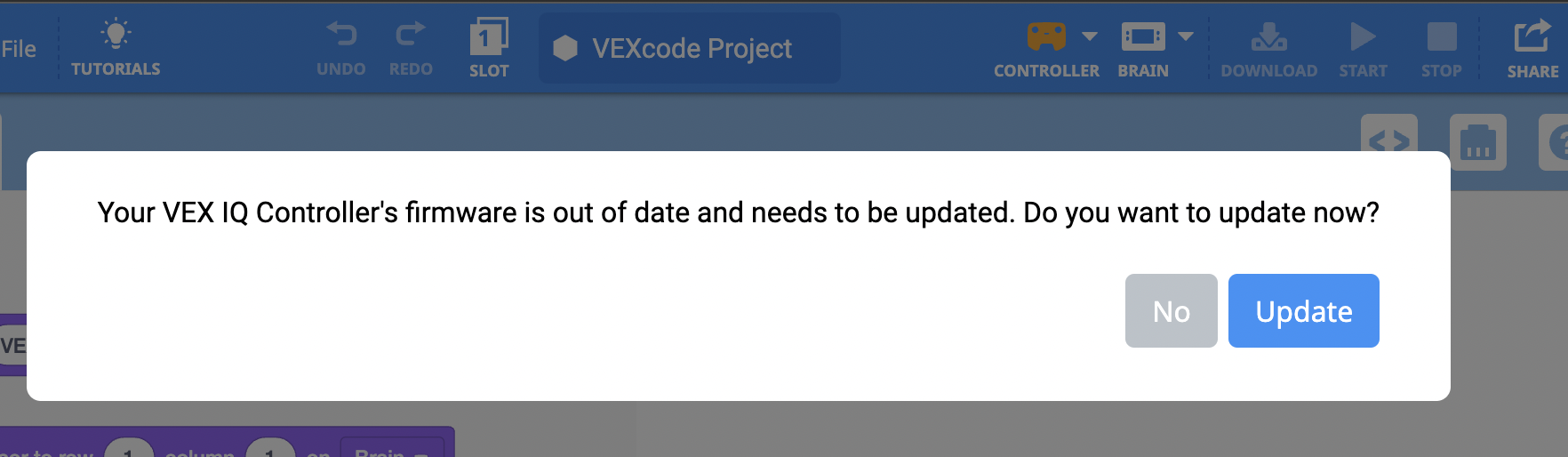

VEXcode IQ-meddelande om föråldrad firmware visas med ett meddelande som lyder att din VEX IQ-styrenhets firmware är föråldrad och behöver uppdateras. Vill du uppdatera nu? Det finns två knappar nedan, en visar Nej och den andra visar Uppdatera.

När en kontroller är ansluten till VEXcode IQ via en USB-C-kabel visas en fråga som frågar "Vill du uppdatera nu?".

Så här uppdaterar du kontrollenhetens firmware

VEXcode IQ-applikationsikon.

Se först till att inga andra program som fungerar med VEX-hårdvara är öppna i bakgrunden – till exempel appbaserade VEXcode IQ eller Visual Studio Code.

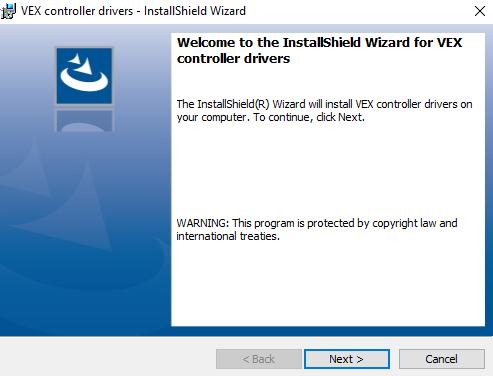

Installera Shield Wizard-fönstret för VEX-styrenhetsdrivrutiner. Ett meddelande lyder Installationsguiden för Shield installerar VEX-styrenhetens drivrutiner på din dator. Klicka på Nästa för att fortsätta.

Ladda sedan ner och installera drivrutinsfilen

För mer information om hur du installerar drivrutinsfilen, se den här artikeln.

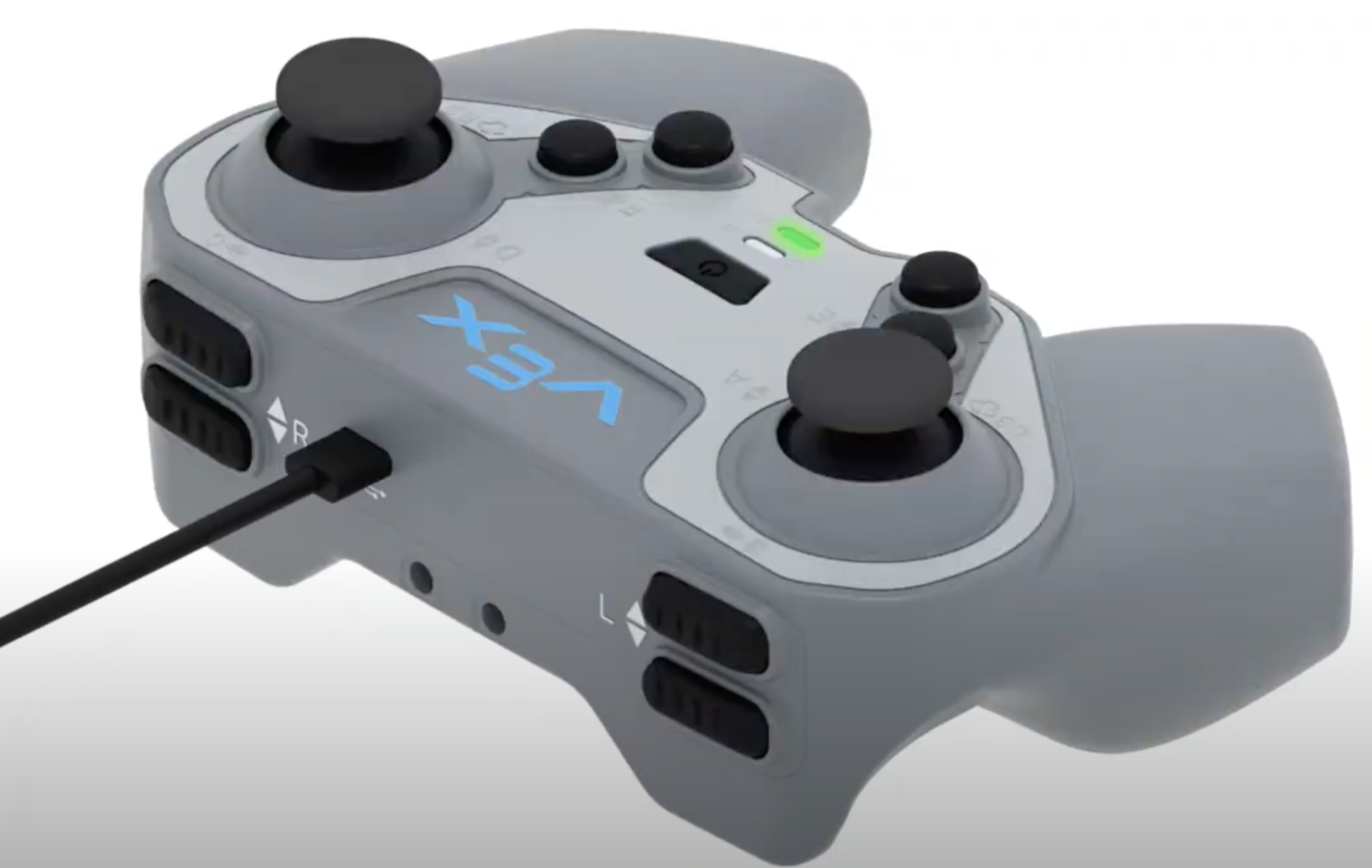

IQ-kontrollen är ansluten till en dator med en USB-C-kabel.

Anslut din handkontroll till datorn med en USB-C-kabel och se till att den är påslagen. När styrenheten är ansluten, starta webbaserade VEXcode IQ.

IQ-kontrollen är ansluten till en dator med en USB-C-kabel. Strömindikatorlampan lyser grönt och laddningsindikatorlampan lyser rött. Detta indikerar att kontrollenheten laddas och är nästan fulladdad.

När kontrollenheten är ansluten via USB-C och påslagen kommer båda indikatorlamporna på kontrollenheten att lysa.

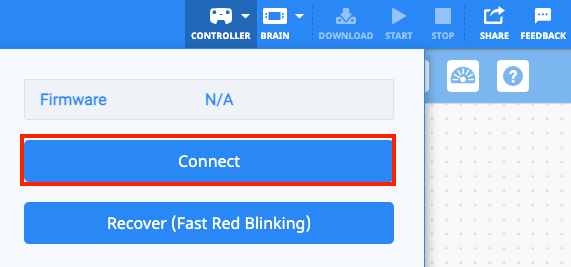

VEXcode IQ med en vit kontrollikon i verktygsfältet, vilket indikerar att det inte finns någon ansluten kontrollenhet. Listrutan för styrenheten är öppen och knappen Anslut är markerad.

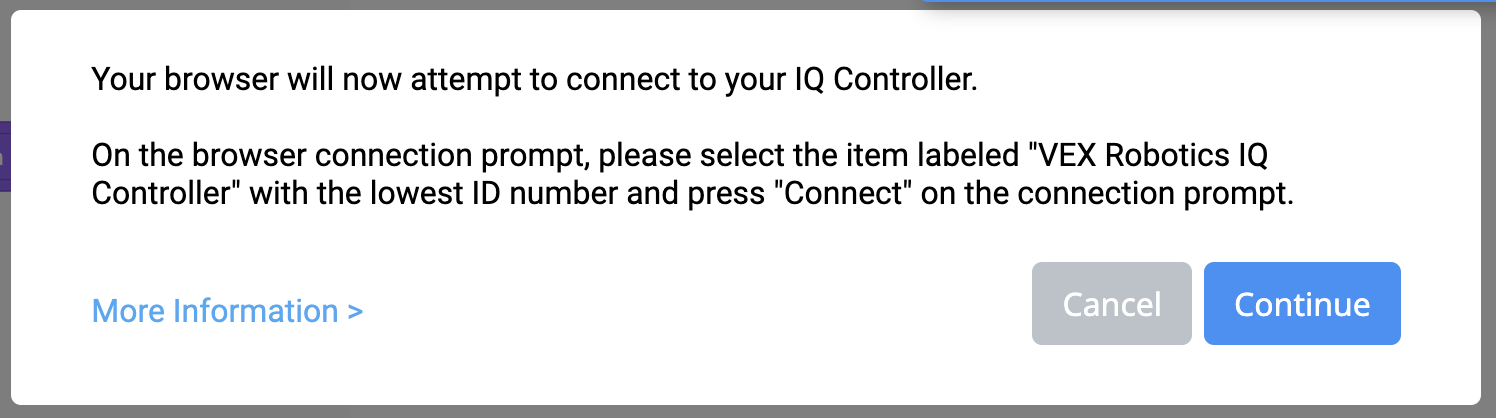

Anslut styrenheten till den webbaserade VEXcode IQ med hjälp av den här artikeln.

När kontrollenheten är ansluten via USB-C och påslagen kommer båda indikatorlamporna på kontrollenheten att lysa.

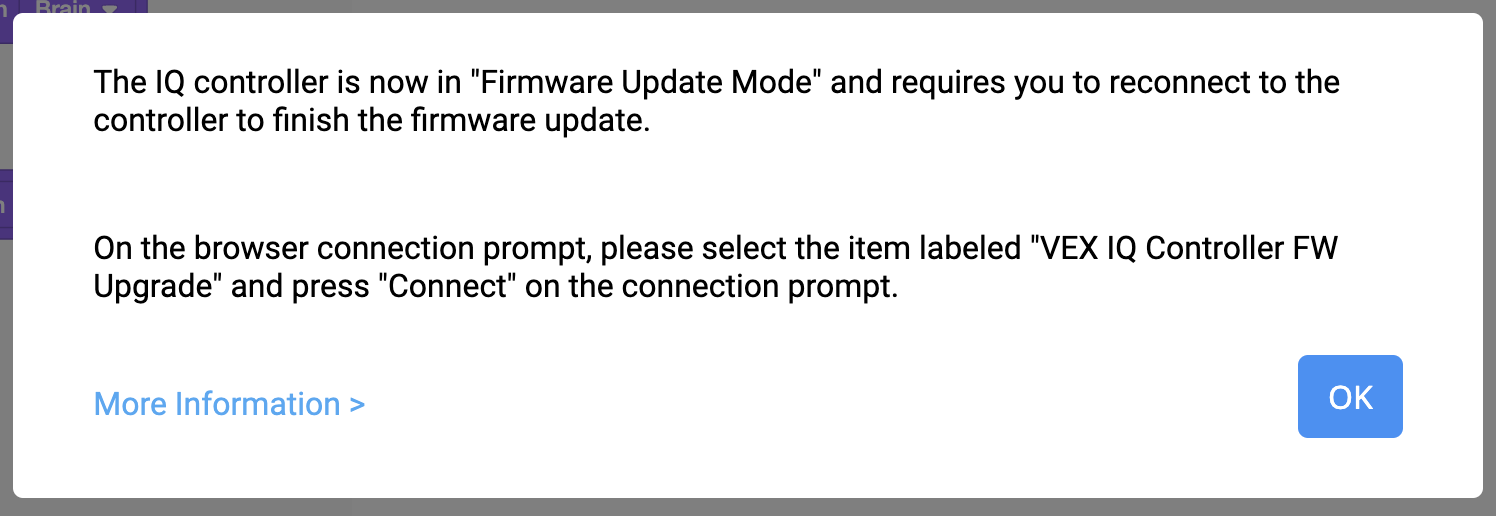

IQ-kontrollenheten med dess strömindikatorlampa som lyser rött och är markerad. VEXcode IQ Firmware Update Mode (Växkod IQ-styrenheten är nu i Firmware Update Mode) och kräver att du ansluter till styrenheten igen för att slutföra firmwareuppdateringen. I webbläsarens anslutningsfråga, välj alternativet märkt VEX IQ Controller FW Upgrade och tryck på Anslut i anslutningsfrågan. Nedan finns en länk för mer information och en OK-knapp.

När ”Uppdatera” har valts börjar kontrollenheten blinka rött snabbt och följande uppmaning visas.

Välj “OK”.

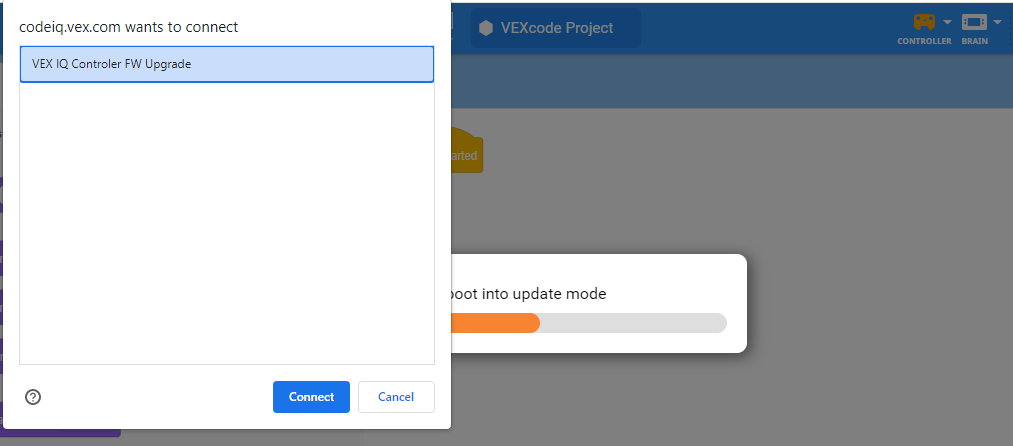

Fönster för webbläsaranslutning, med ett valt alternativ med titeln Uppgradering av VEX IQ-styrenhets programvara.

Välj ”VEX IQ-styrenhetsmjukvarauppgradering” och sedan ”Anslut”.

Obs: det kan ta några minuter innan kontrollenheten visas i enhetslistan.

Styrenheten kommer att kopplas bort och följande uppmaning visas.

Välj 'OK'.

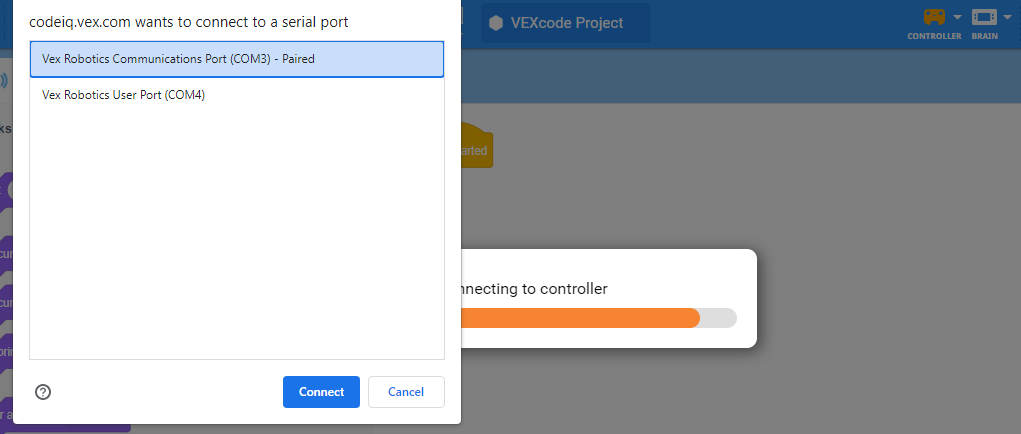

Webbläsaranslutningsfönster med två objekt. Ett alternativ visar VEX Robotics kommunikationsport COM3 och det andra alternativet VEX Robotics användarport COM4. Alternativet Kommunikationsport är valt.

Styrenheten kommer sedan att försöka återansluta.

Välj IQ-styrenheten märkt "Kommunikationsport" från listan över tillgängliga styrenheter och sedan "Anslut".

VEXcode IQ Uppdaterar radio-meddelande med en förloppsindikator och ett meddelande som lyder Uppdaterar radio.

Vänta medan kontrollenheten uppdateras.

Detta kan ta några minuter.

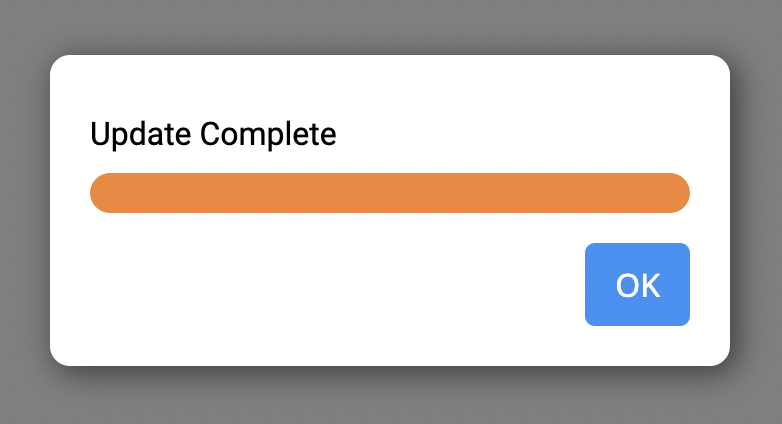

VEXcode IQ Uppdatering klar-uppmaningen som lyder Uppdatering klar. Det finns en OK-knapp nedanför.

En uppmaning visas när uppdateringen är klar.

Välj “OK”.

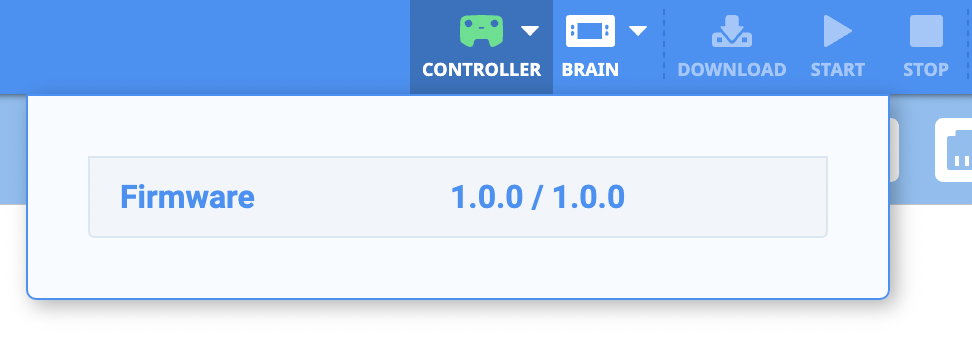

VEXcode IQ med en grön kontrollikon i verktygsfältet för att indikera att kontrollenhetens firmware är uppdaterad.

Kontrollenhetens firmware är nu uppdaterad och kontrollikonen i verktygsfältet kommer att visas grönt.
