Förstå VEX V5 Firmware Utility – VEX bibliotek

Vad är V5 Firmware Utility?

VEX V5 Firmware-verktyget är ett verktyg som ger användare alternativ som inte är tillgängliga via VEXcode V5. Den kan ge viktig information via informationsknappen när man arbetar med VEX Support för att fastställa möjliga orsaker till hårdvaruproblem. V5 Firmware Utility är också viktigt i tävlingssammanhang, eftersom det är nödvändigt att förvandla en V5 Brain till en Field Controller för att springa tävlingar. Att köra batteridiagnostik är ett annat alternativ via V5 Firmware Utility, vilket gör det möjligt för användare att identifiera eventuella problem med V5-batteriet.

Du hittar VEX V5 Firmware Utility här.

Uppdatera V5 Brain-firmware

Många VEX V5-produkter innehåller sina egna interna processorer och körs på ett speciellt operativsystem som kallas "VEXos". Detta operativsystem är skrivet helt av VEX Robotics och utnyttjar flexibiliteten och kraften hos VEX-hårdvara för utbildningens olika behov och konkurrensens tuffa utmaningar.

VEXos möjliggör avancerade programmeringsfunktioner och en förbättrad användarupplevelse. Det bästa sättet att säkerställa att ditt V5-system fungerar korrekt är att hålla den inbyggda programvaran uppdaterad. Du kan uppdatera V5 Brains firmware med hjälp av V5 Firmware Utility.

Diagram som illustrerar felsökningssteg för problem i V5-kategorin, med märkta komponenter och flödesschemaelement som vägleder användarna genom problemlösningsprocessen.

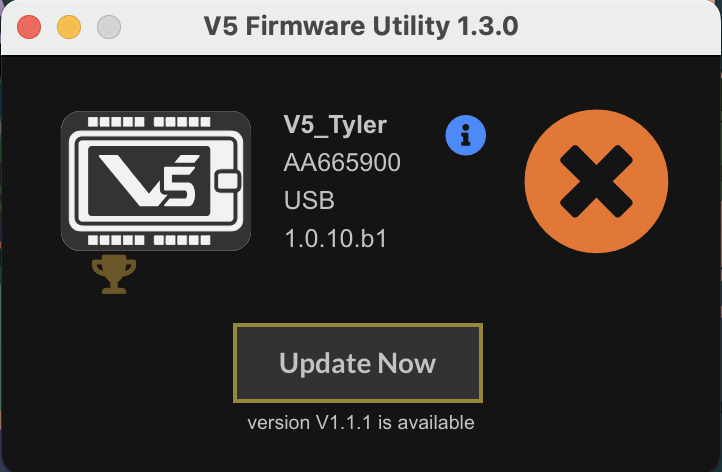

Om V5 Brain inte är uppdaterad visas ett orange x och en knapp för att köra en firmwareuppdatering.

Flödesschema som illustrerar felsökningssteg för problem i V5-kategorin, med beslutspunkter och åtgärder för att lösa vanliga problem.

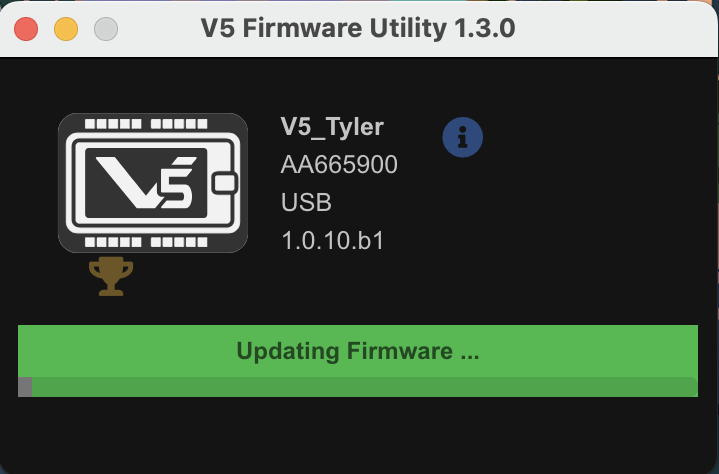

Firmware Utility kommer att ladda ner och köra firmwareuppdateringen.

Skärmdump som illustrerar felsökningssteg för V5-kategorin, med markerade alternativ och instruktioner för att lösa vanliga problem.

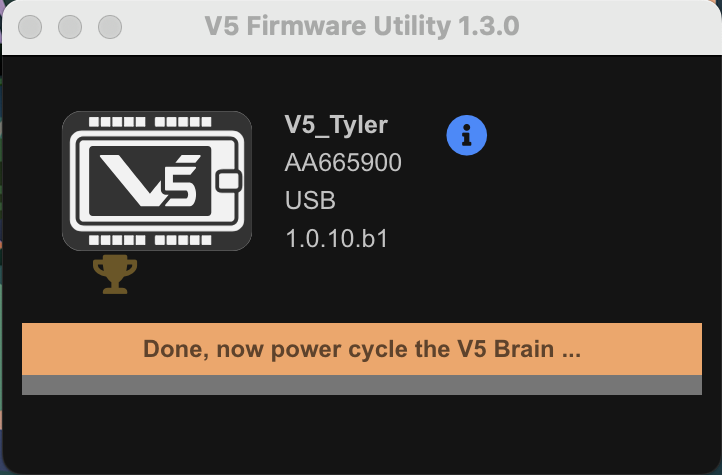

När den inbyggda programvaran har laddats ner till V5 Brain måste du slå på och av Brain.

Diagram som illustrerar felsökningssteg för problem i V5-kategorin, med märkta komponenter och flödesschemaelement som vägleder användare i att lösa vanliga problem.

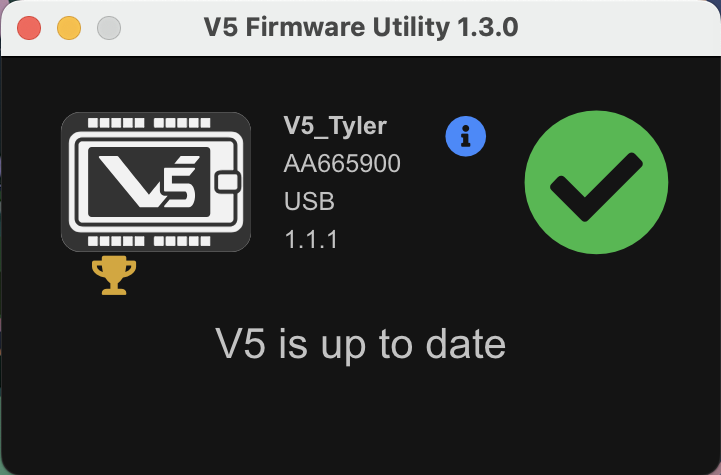

När den inbyggda programvaran är uppdaterad visas en grön bock i Firmware Utility och det står "V5 är uppdaterad".

Hitta information om V5-hjärnan och användarens system

Att ha information om V5 Brain och användarens system kan vara till hjälp vid felsökning.

Flödesschema som illustrerar felsökningssteg för problem i V5-kategorin, med beslutspunkter och åtgärder för att lösa vanliga problem.

Klicka på informationsikonen i firmwareverktyget.

Skärmdump av felsökningssteg för V5, som visar felmeddelanden och lösningar för vanliga problem som uppstår i V5-kategorioperationer.

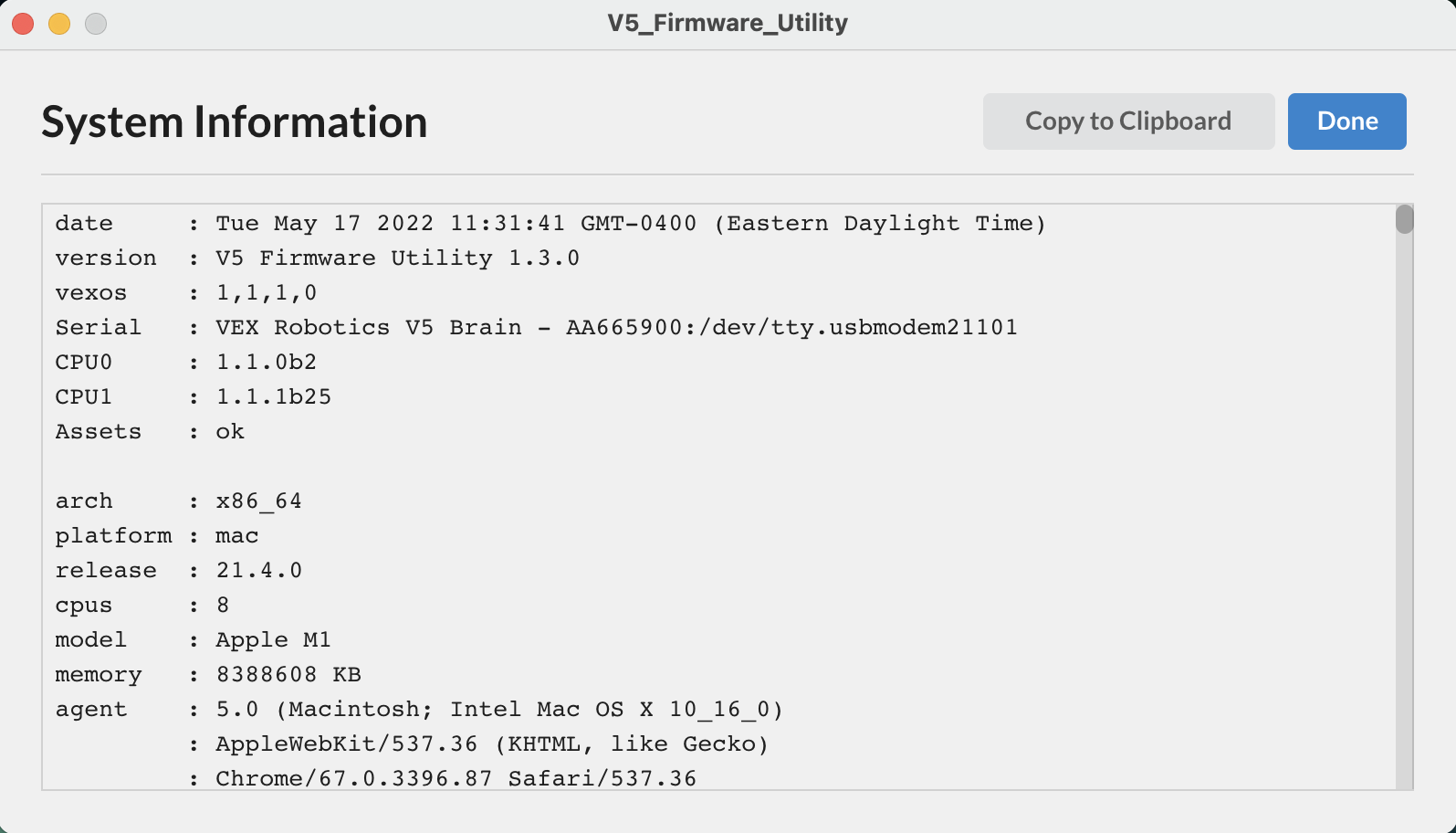

Detta visar information om den anslutna V5 Brain och användarens systeminformation. Detta kan användas för att hjälpa VEX support med felsökning.

Ladda ner appen Skills Field Control

Tävlingslag har nu möjlighet att köra robotfärdighetsmatcher med en V5-robothjärna som fältkontroll med hjälp av appen Skills Field Control. Detta gör att färdighetsmatcher kan genomföras enklare och effektivare.

Flödesschema som illustrerar felsökningssteg för problem i V5-kategorin, inklusive beslutspunkter och åtgärder för att lösa vanliga problem.

Klicka på troféikonen i firmwareverktyget.

Skärmdump som illustrerar felsökningssteg för V5-kategorin, med markerade alternativ och inställningar som är relevanta för att lösa vanliga problem.

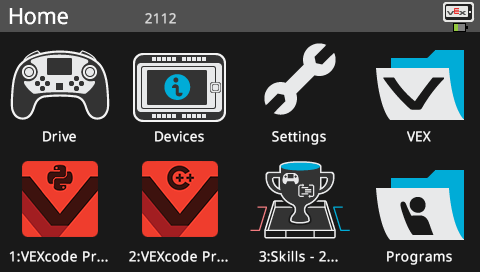

Detta laddar ner Field Control-appen i den tredje programplatsen.

Skärmdump av felsökningsgränssnittet för V5, som visar felmeddelanden och förslag på lösningar för vanliga problem relaterade till V5-robotsystem.

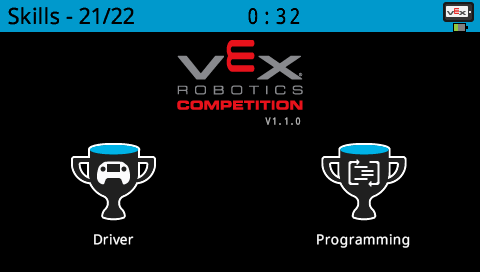

När du väl har valt appen Fältkontroll kan du använda V5 Brain som en färdighetsfältkontroll. Se artikeln för mer information om hur man använder en V5-hjärna för robotfärdighetsutmaning i fält

Avancerade alternativ

Genom att komma åt de avancerade alternativen i V5 Firmware Utility kan du uppdatera ditt teamnummer, köra batteridiagnostik för ytterligare felsökning, bland annat.

Flödesschema för felsökning i V5 som illustrerar steg för att lösa vanliga problem, inklusive beslutspunkter och åtgärder som ska vidtas baserat på användarinmatning.

Tryck på shift + V och klicka på mitten av V5-hjärnan i Firmware Utility.

Skärmdump av felsökningssteg för V5-kategorin, som visar olika alternativ och inställningar för att lösa problem. Inkluderar märkta knappar och instruktioner för användarvägledning.

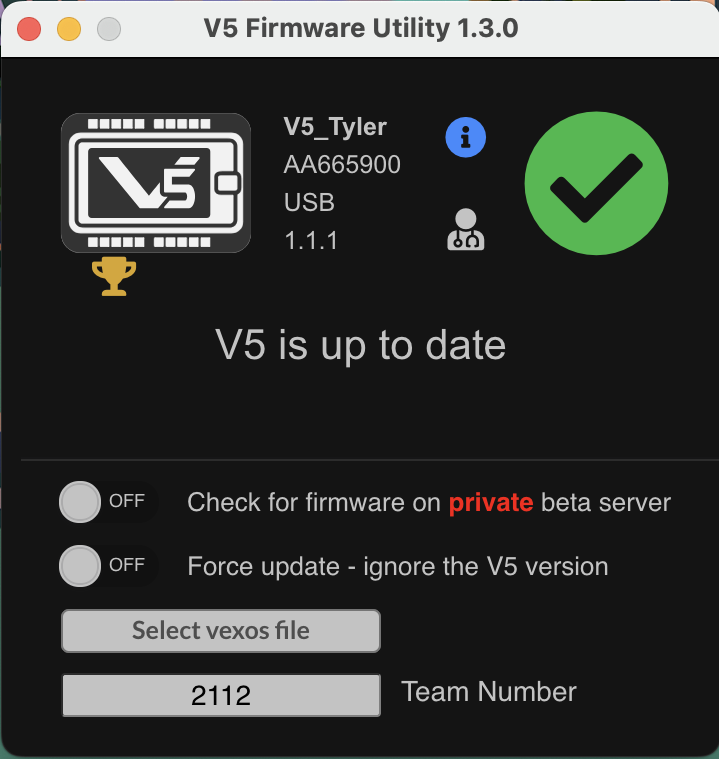

Detta visar avancerade alternativ, inklusive att uppdatera ditt teamnummer eller köra batteridiagnostik.

Batteridiagnostik

Genom att visa skärmen för batteridiagnostik kan du se battericellernas färg som indikerar om vissa celler inte håller laddningen jämfört med andra, vilket syns med hjälp av ett färgkodningssystem med grönt, rött och svart. Detta är användbart för att avgöra om ett V5-batteri är felaktigt eller inte, och bör bytas ut.

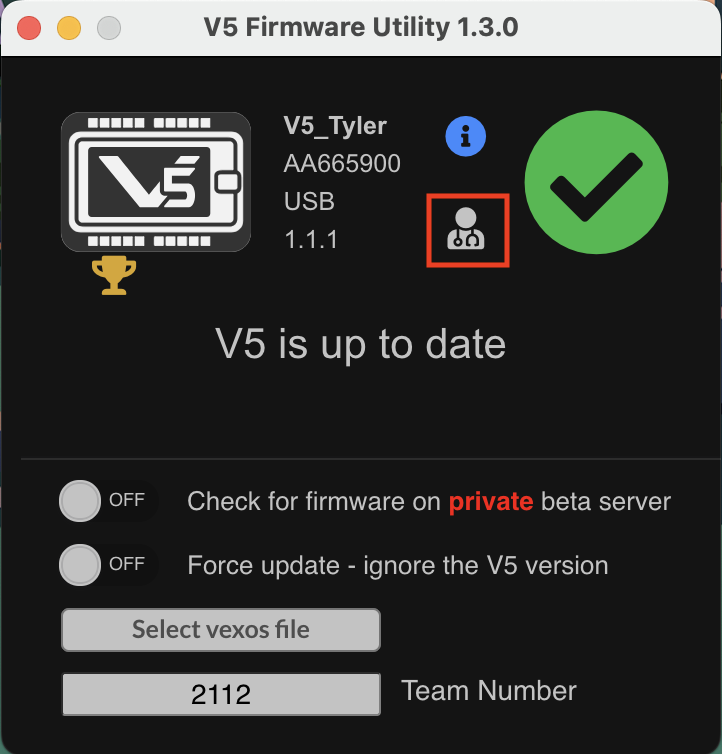

Skärmdump som illustrerar felsökningssteg för V5-kategorin, med markerade alternativ och instruktioner för att lösa vanliga problem.

Klicka på ikonen för en läkare.

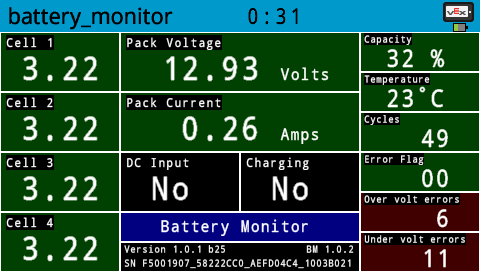

Diagram som illustrerar felsökningssteg för V5-kategorin, och visar viktiga komponenter och deras anslutningar för att hjälpa användare att lösa vanliga problem.

Detta öppnar batteridiagnostiken på din anslutna V5 Brain. För mer information om skärmen för batteridiagnostik, se den här artikeln.
