Den här artikeln går igenom hur du monterar fältmonitorstativet på det bärbara tävlingsfältet V5

Steg 1 i installationsprocessen för V5-tävlingsrobotarna, som illustrerar den initiala konfigurationen av komponenter för optimal prestanda i robottävlingar.

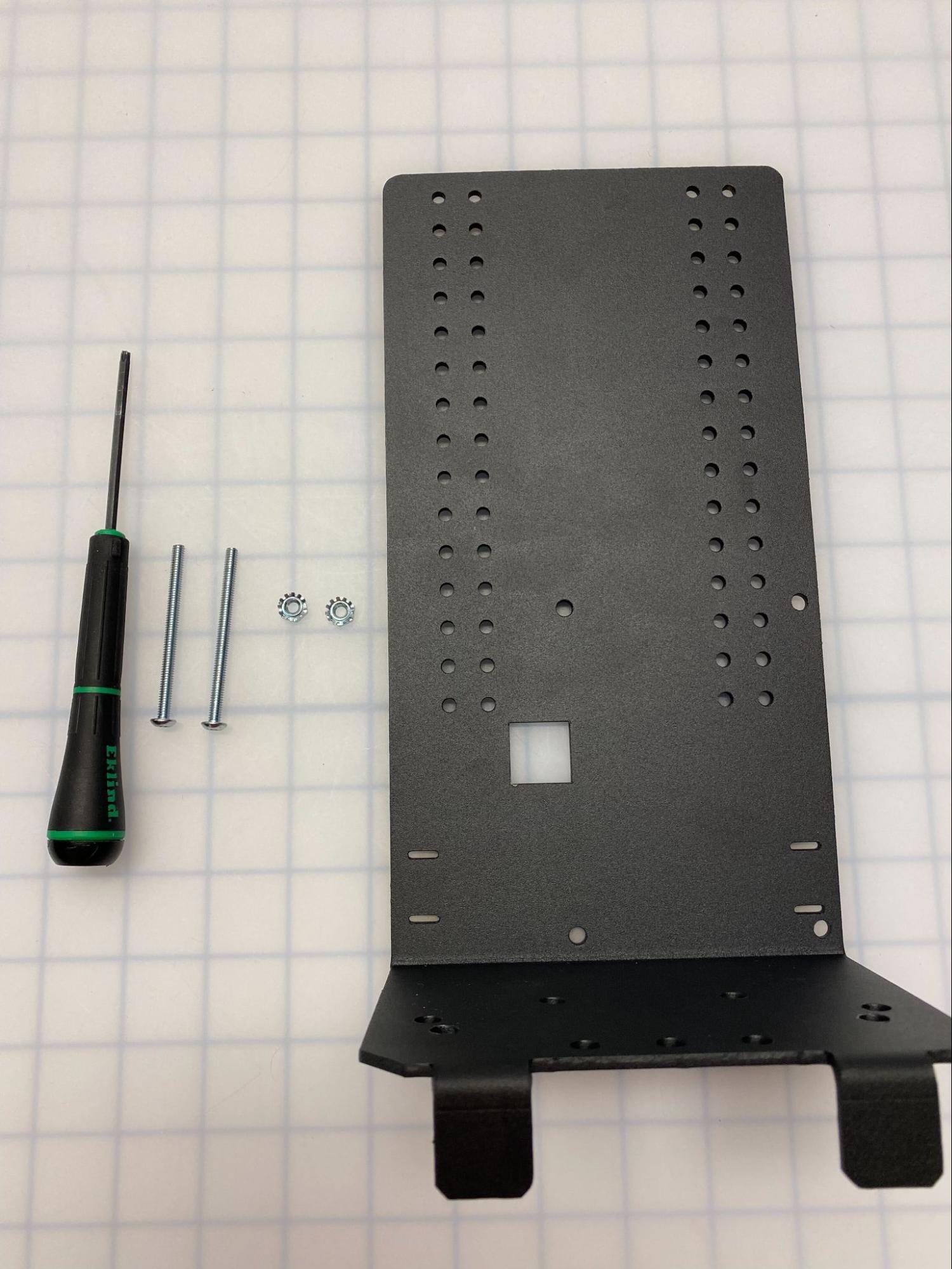

1. Samla ihop hårdvaran för att montera stativet.

Montering av fältmonitorstativ på bärbar fältutrustning krävs:

Stjärnskruv 8-32 x 2,25” - Antal 2
Nylockmuttrar - Antal 2
T15 skruvmejsel

Steg 2 i installationsprocessen för V5-tävlingsrobotarna, som illustrerar viktiga komponenter och monteringsanvisningar för att bygga en tävlingsrobot.

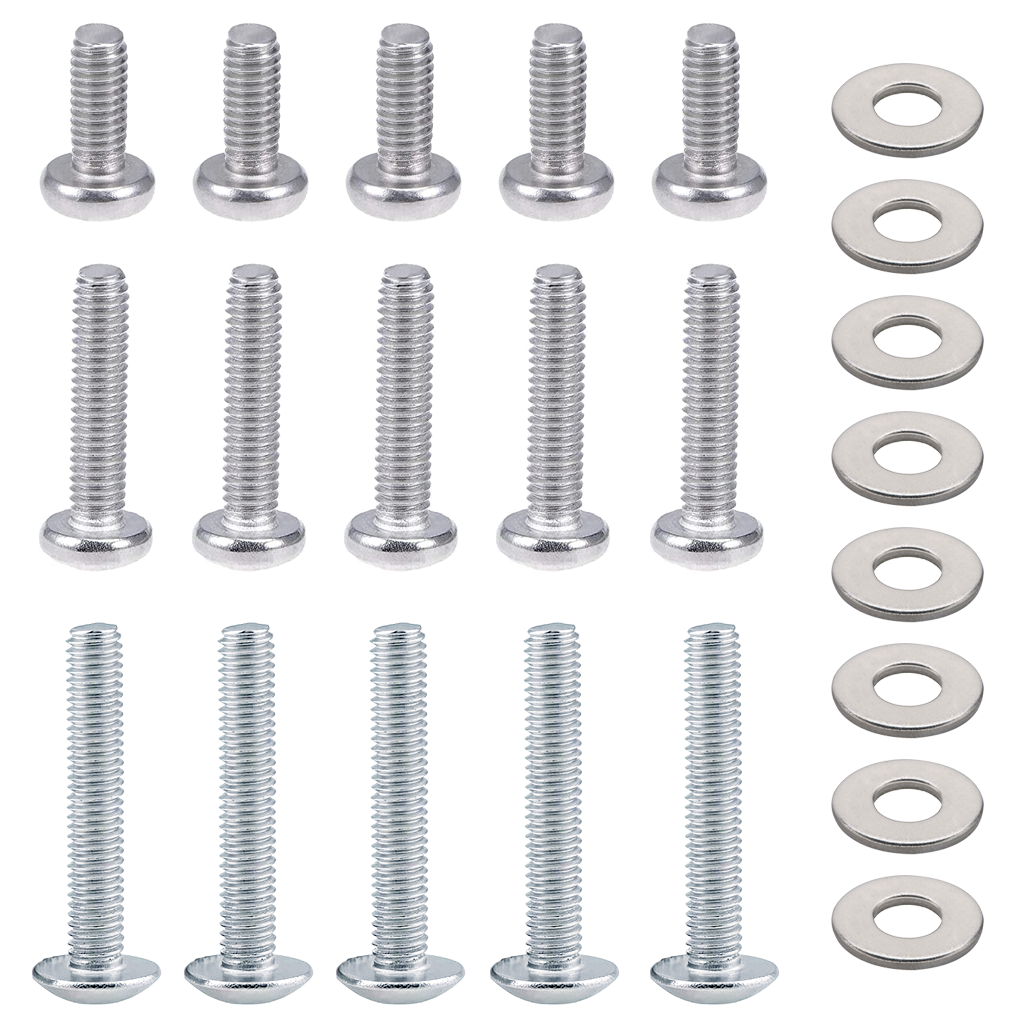

2. Samla ihop hårdvara för att montera en bildskärm.

Hårdvara som krävs för att montera monitorn på fältmonitorstativet:

Standardiserad VESA-skärmmonteringshårdvara
Skruv, M4 x 0,7 x 10 mm - Antal 5
Skruv, M4 x 0,7 x 18 mm - Antal 5
Skruv, M4 x 0,7 x 25 mm - Antal 5
Distansbricka - Antal 8
Phillips-skruvmejsel

Diagram som illustrerar steg 3 för att bygga tävlingsrobotar i V5-kategorin, med märkta komponenter och monteringsanvisningar.

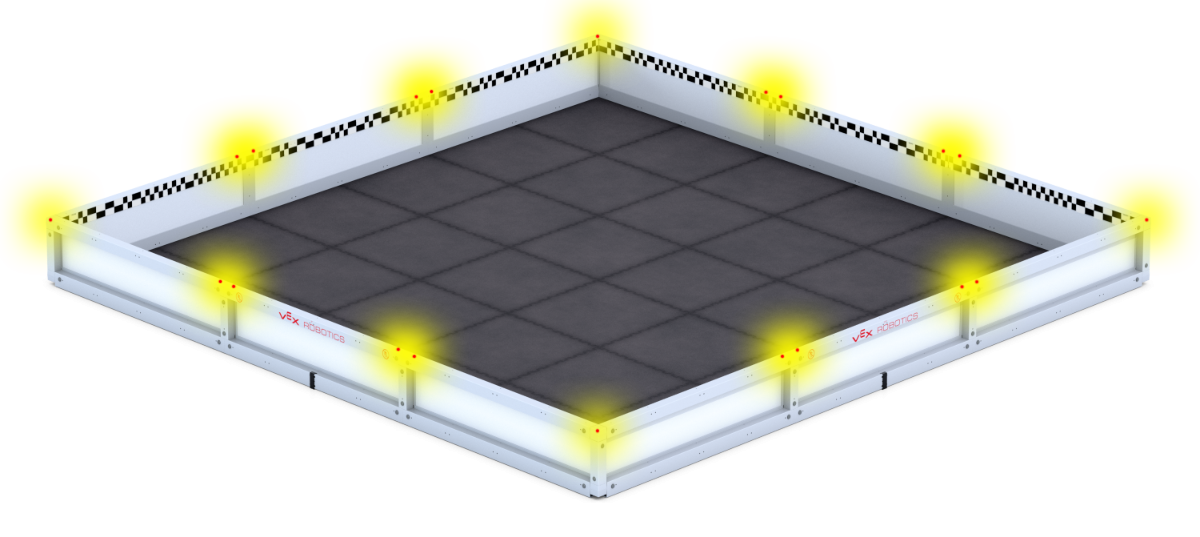

3. Bestäm en plats för att fästa fältmonitorstativet

Fältmonitorstativet kan fästas i valfritt hörn eller kant med en T-koppling.

Flödesschema som illustrerar processen för att designa tävlingsrobotar i V5, med fokus på viktiga steg och beslutspunkter för effektiv robotutveckling.

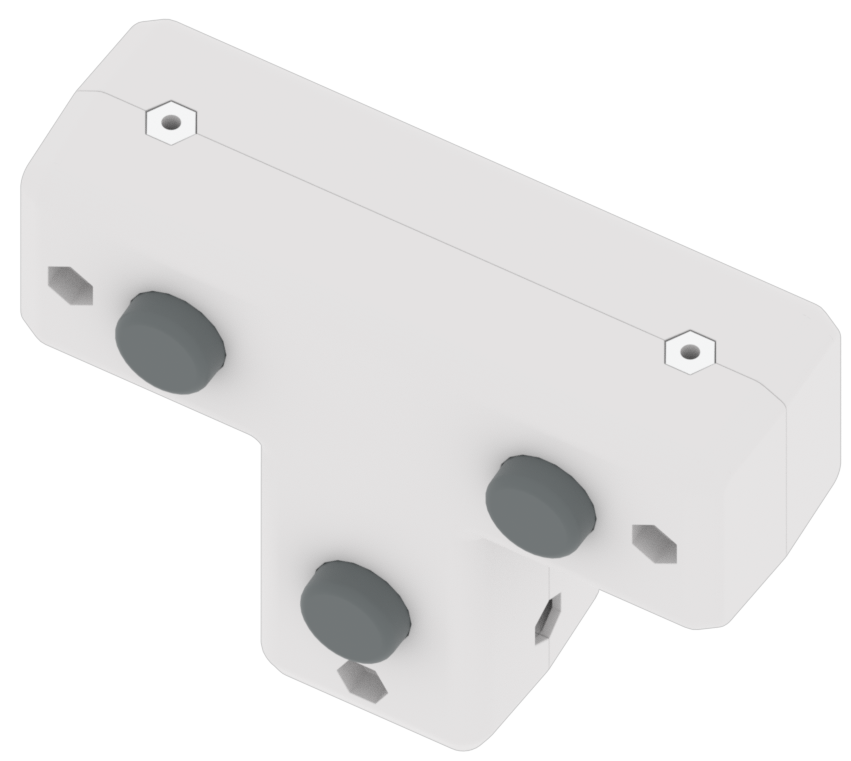

4. När en plats har bestämts, placera nylockmuttrarna i mutterfickorna på hörnkopplingen eller T-kopplingarna.

För att göra detta, lossa extruderingarna från kontakterna för att exponera mutterfickorna.

Diagram som illustrerar monteringsprocessen för en V5-tävlingsrobot, med framhävning av viktiga komponenter och anslutningar för optimal prestanda i robottävlingar.

Obs: Se till att nylockmuttrarna är isatta i rätt riktning.

Diagram som illustrerar monteringsprocessen för en V5-tävlingsrobot, med framhävning av viktiga komponenter och anslutningar för optimal prestanda i robottävlingar. Diagram som illustrerar steg 5.2 i monteringsprocessen för V5 Competition Robots, med detaljerad information om nyckelkomponenter och deras placering för optimal prestanda.

Skärmdump av steg 5.3 från VEX Robotics dokumentation, som illustrerar monteringsprocessen för en tävlingsrobot, med framhävning av viktiga komponenter och instruktioner för att bygga och konfigurera roboten för tävlingar. Skärmdump som illustrerar steg 5.4 i V5-kategoribeskrivningen, med fokus på montering eller konfiguration av tävlingsrobotar, med märkta komponenter och instruktioner för effektiv robotdesign.

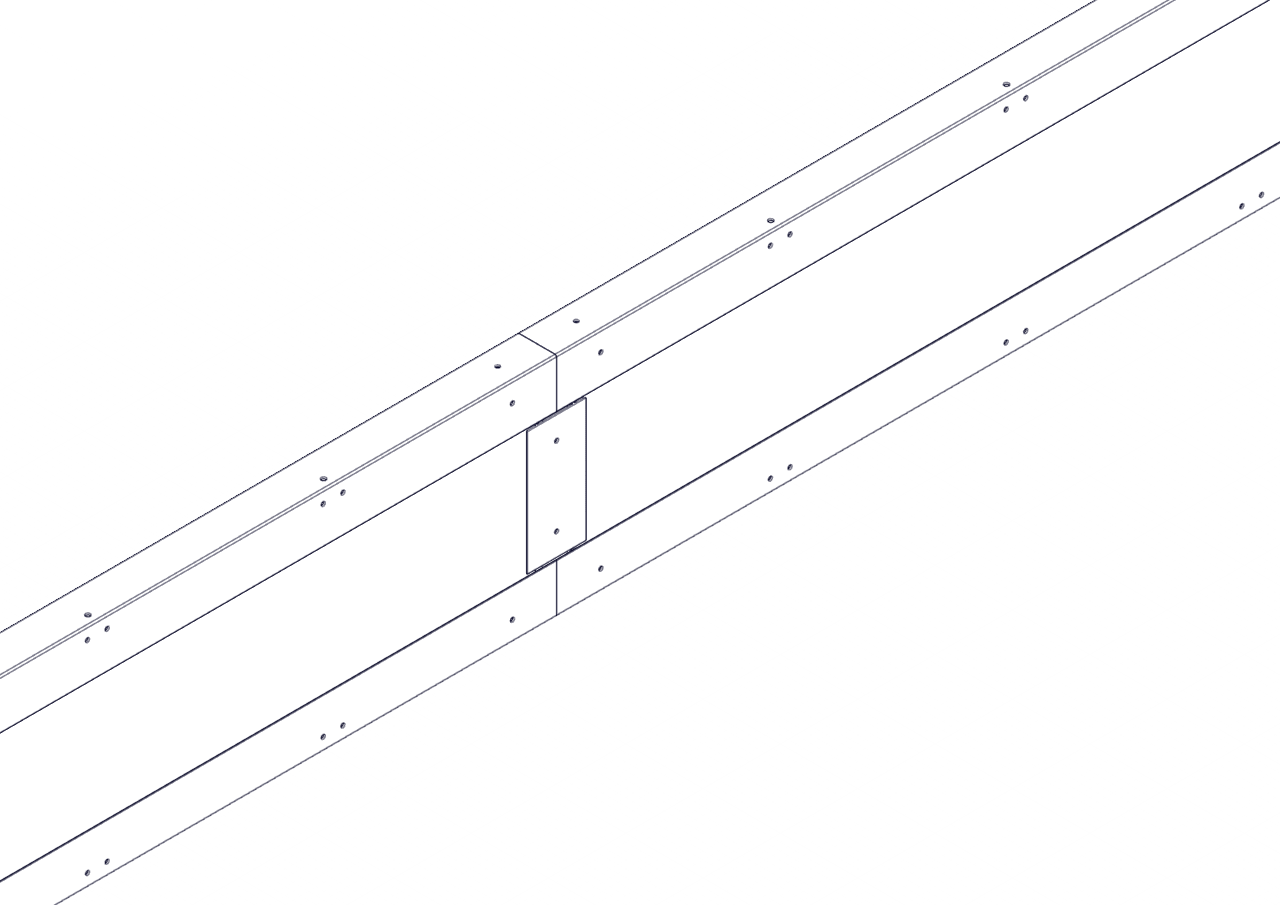

5. Anslut profilerna tillbaka till kontakten.

Se till att muttrarna stannar kvar inuti mutterfickorna.

Diagram som illustrerar monteringsprocessen för en tävlingsrobot, med framhävning av viktiga komponenter och deras placering, som en del av V5-kategoribeskrivningen i avsnittet Tävlingsrobotar. Skärmdump av en designprocess för en tävlingsrobot, som illustrerar steg 6.2 i V5-kategoribeskrivningen och visar viktiga komponenter och monteringsanvisningar för att bygga en tävlingsrobot. Flödesschema som illustrerar processen för att konfigurera tävlingsrobotar i V5, med detaljerade steg och beslutspunkter för optimal installation och prestanda. Flödesschema som illustrerar stegen för att konfigurera en tävlingsrobot i V5-systemet, med fokus på viktiga komponenter och processer som är involverade i installation och drift.

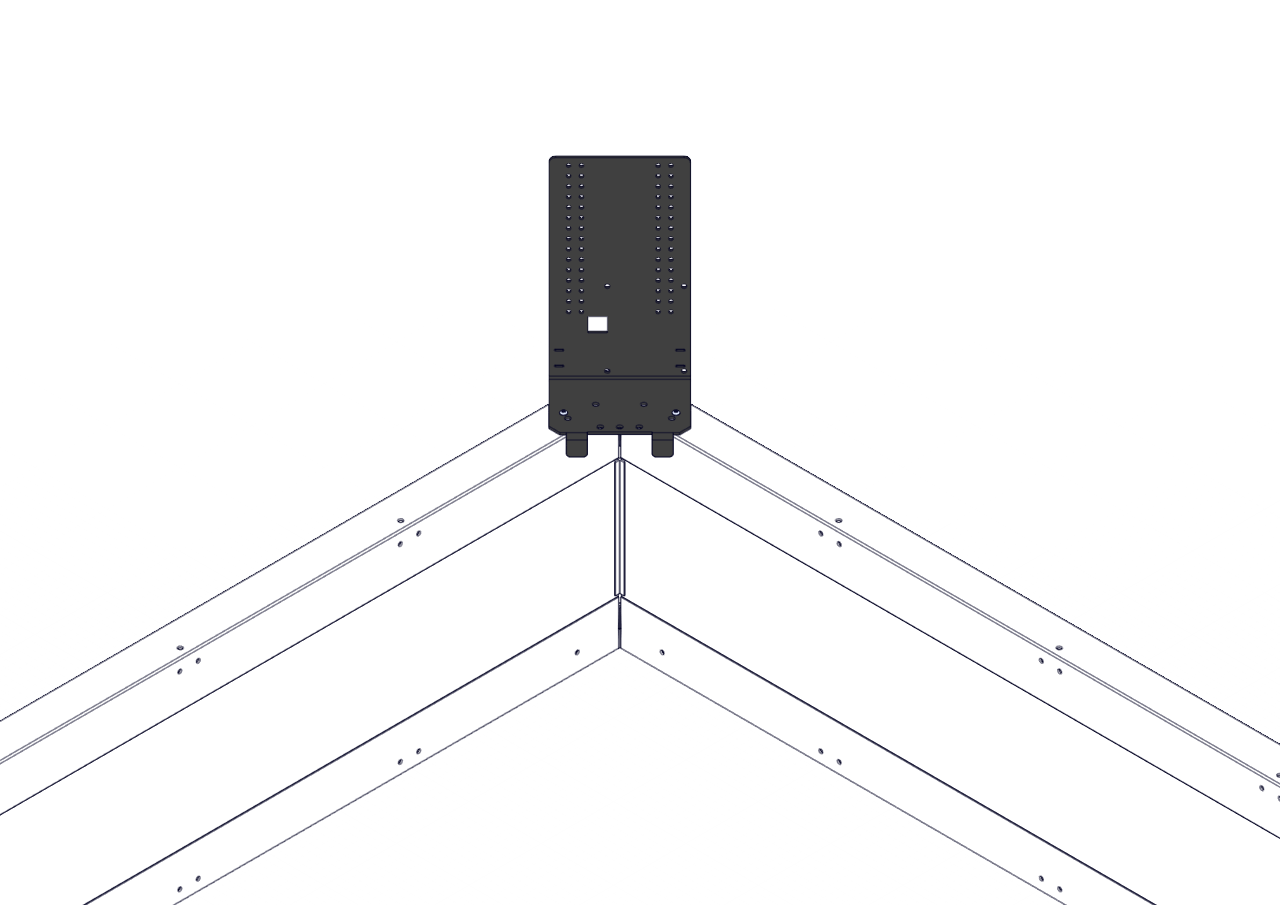

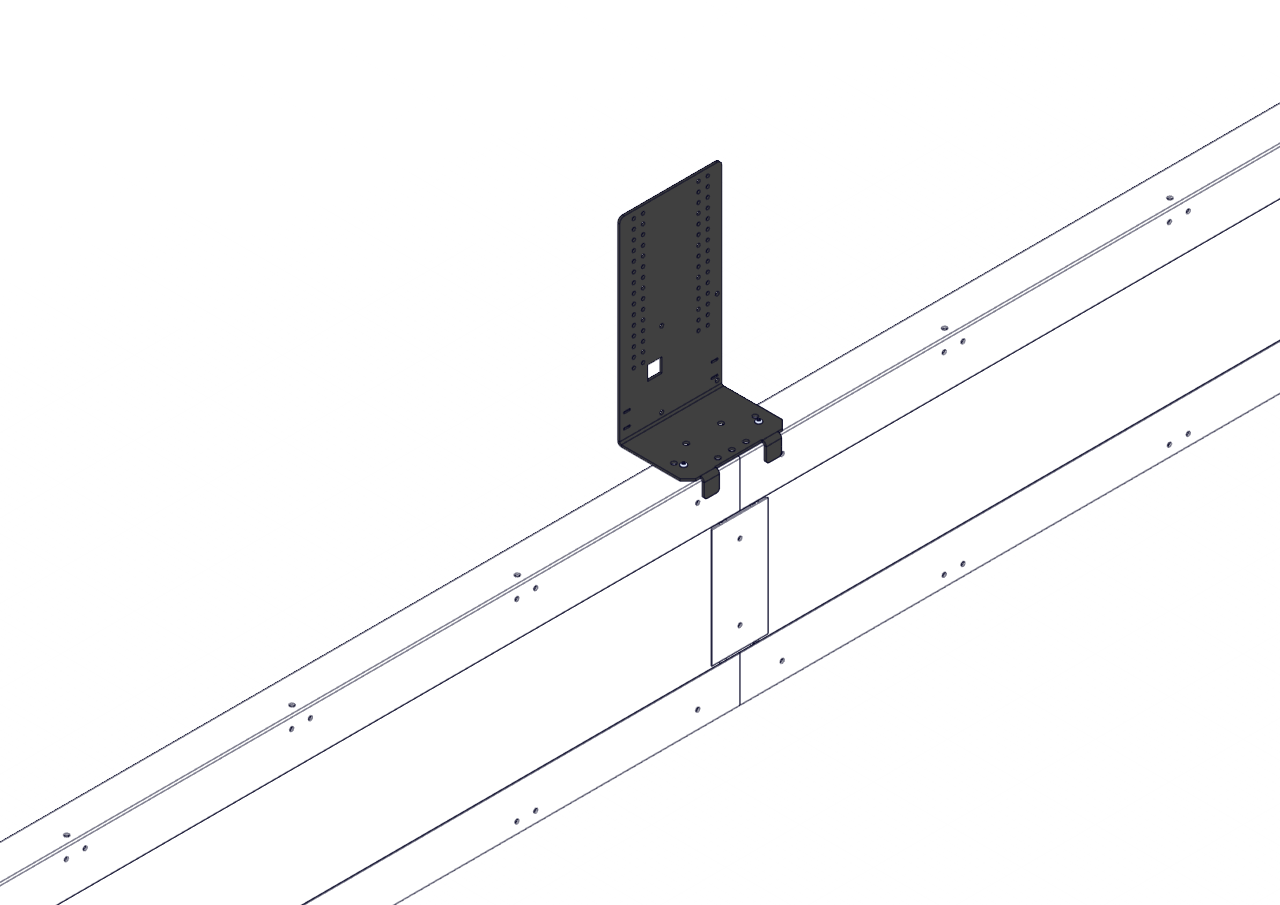

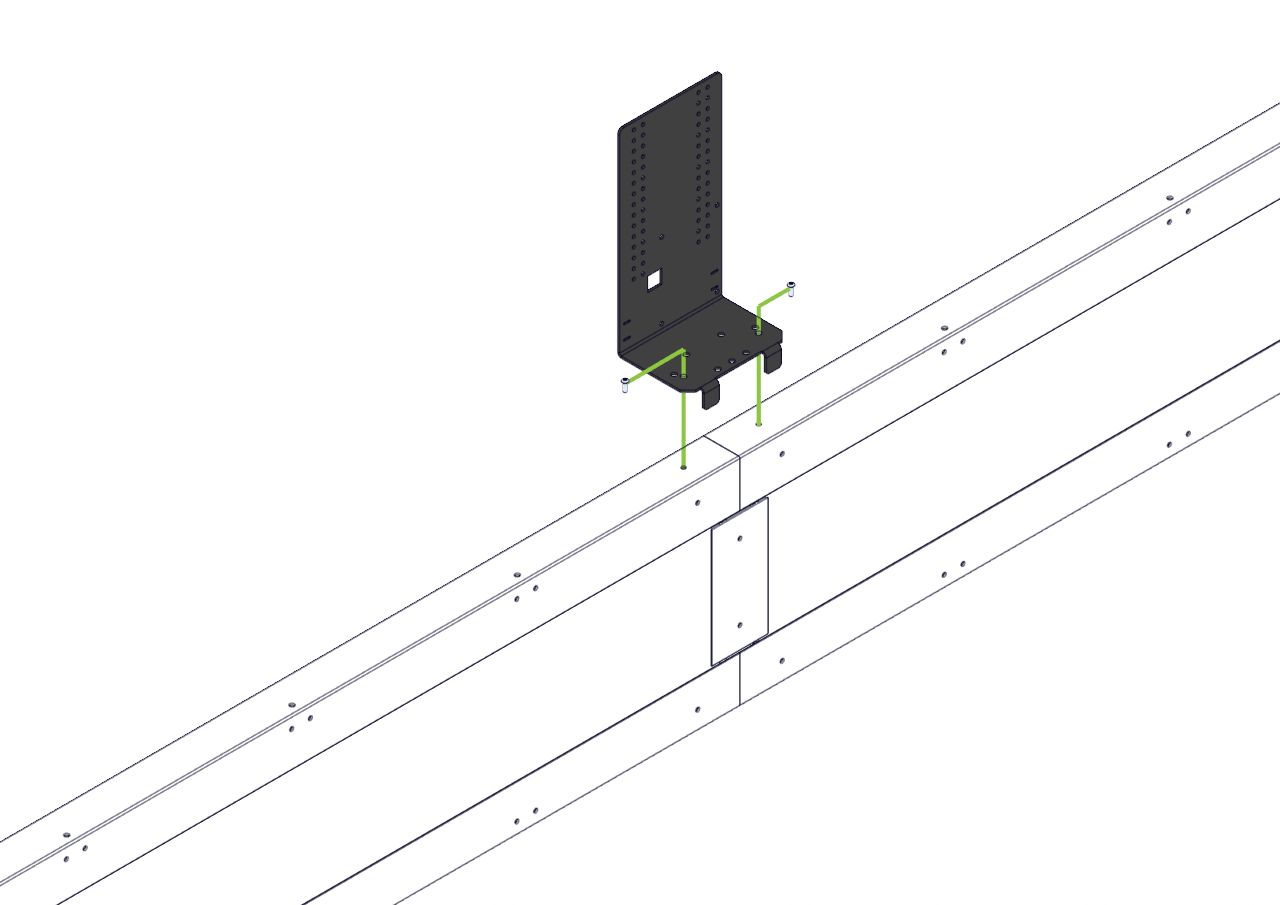

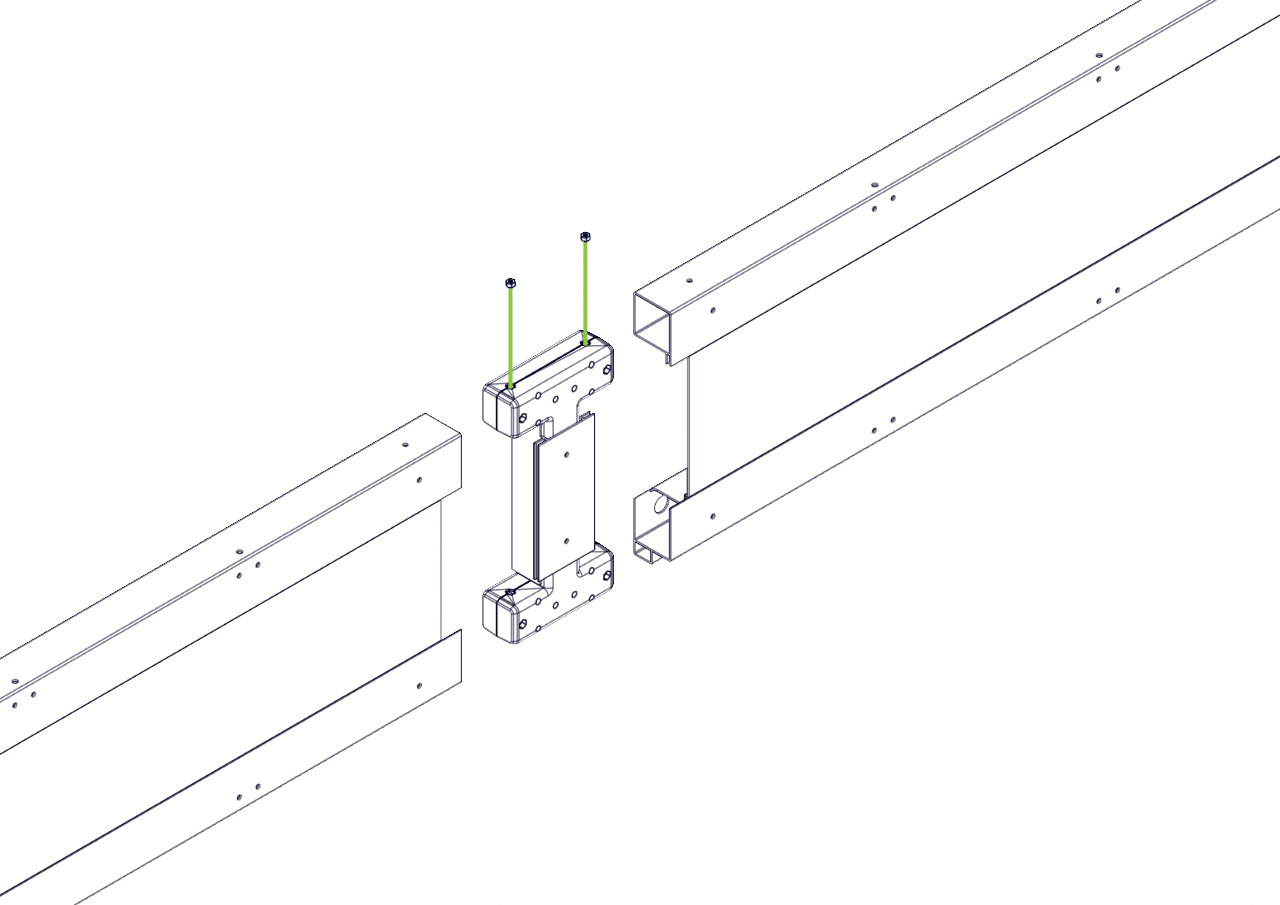

6. Placera fältmonitorstativet på profilerna.

Fäst stativet med två stjärnskruvar.
Se till att skruvarna är helt åtdragna och att fältmonitorstativet sitter fast ordentligt.

Skärmdump av steg 7.1 från V5-kategoribeskrivningen, som illustrerar installationsprocessen för tävlingsrobotar, med märkta komponenter och monteringsanvisningar.

Flödesschema som illustrerar processen för att konfigurera tävlingsrobotar i V5-systemet, med fokus på viktiga steg och beslut som är involverade i robotinstallation och drift.

Steg 7.3 i V5-kategoribeskrivningen som visar ett detaljerat diagram över en tävlingsrobots komponenter och monteringsanvisningar, med framhävning av viktiga delar och deras arrangemang för optimal prestanda i robottävlingar.

Flödesschema som illustrerar stegen för att konfigurera tävlingsrobotar i V5, med fokus på viktiga processer och beslutspunkter för effektiv programmering och drift.

Flödesschema som illustrerar stegen för att konfigurera en tävlingsrobot i V5-robotsystemet, med fokus på viktiga komponenter och processer för effektiv installation och drift.

Skärmdump av steg 7.6 från VEX Robotics dokumentation, som illustrerar processen relaterad till tävlingsrobotar i V5-kategorin, med märkta komponenter och instruktioner för installation.

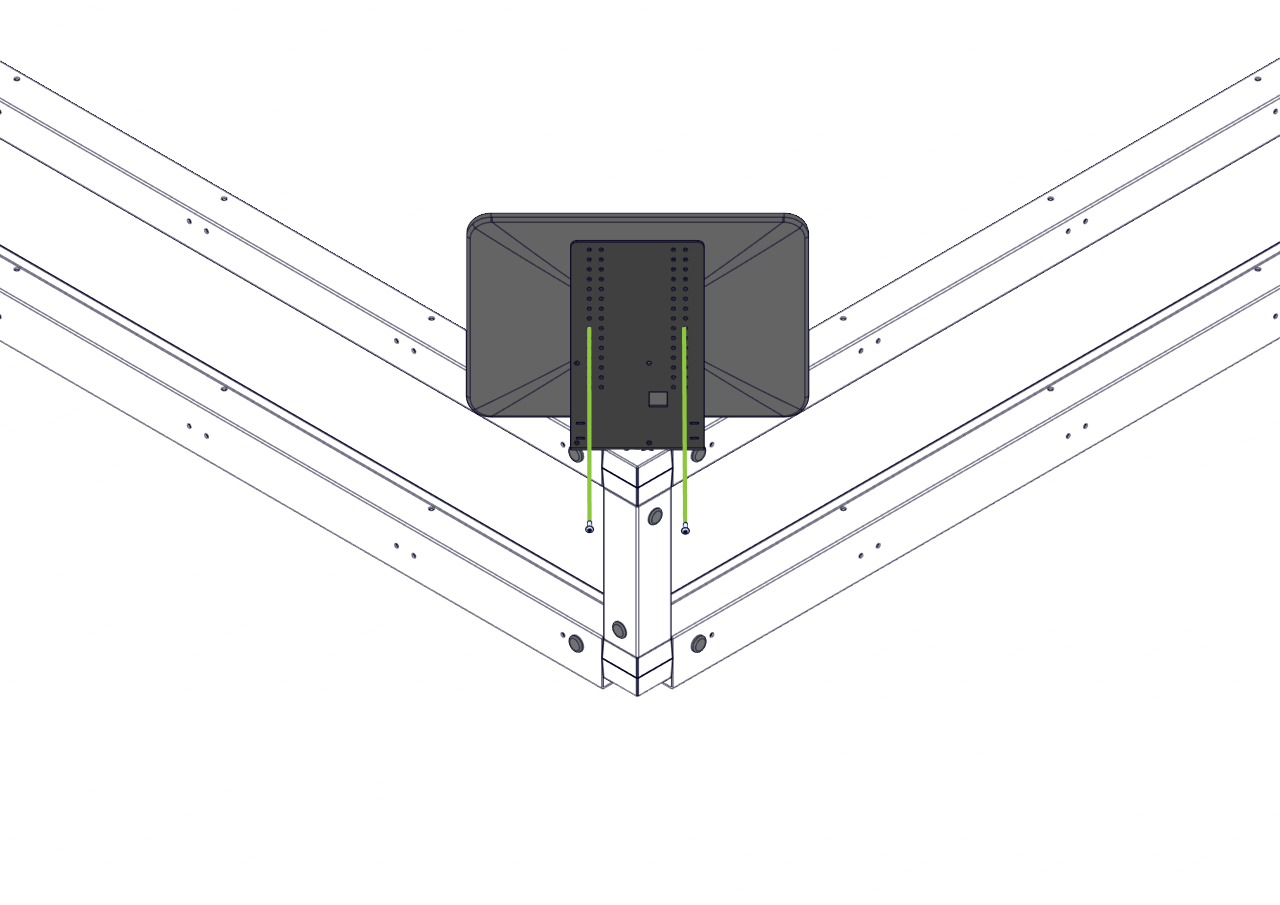

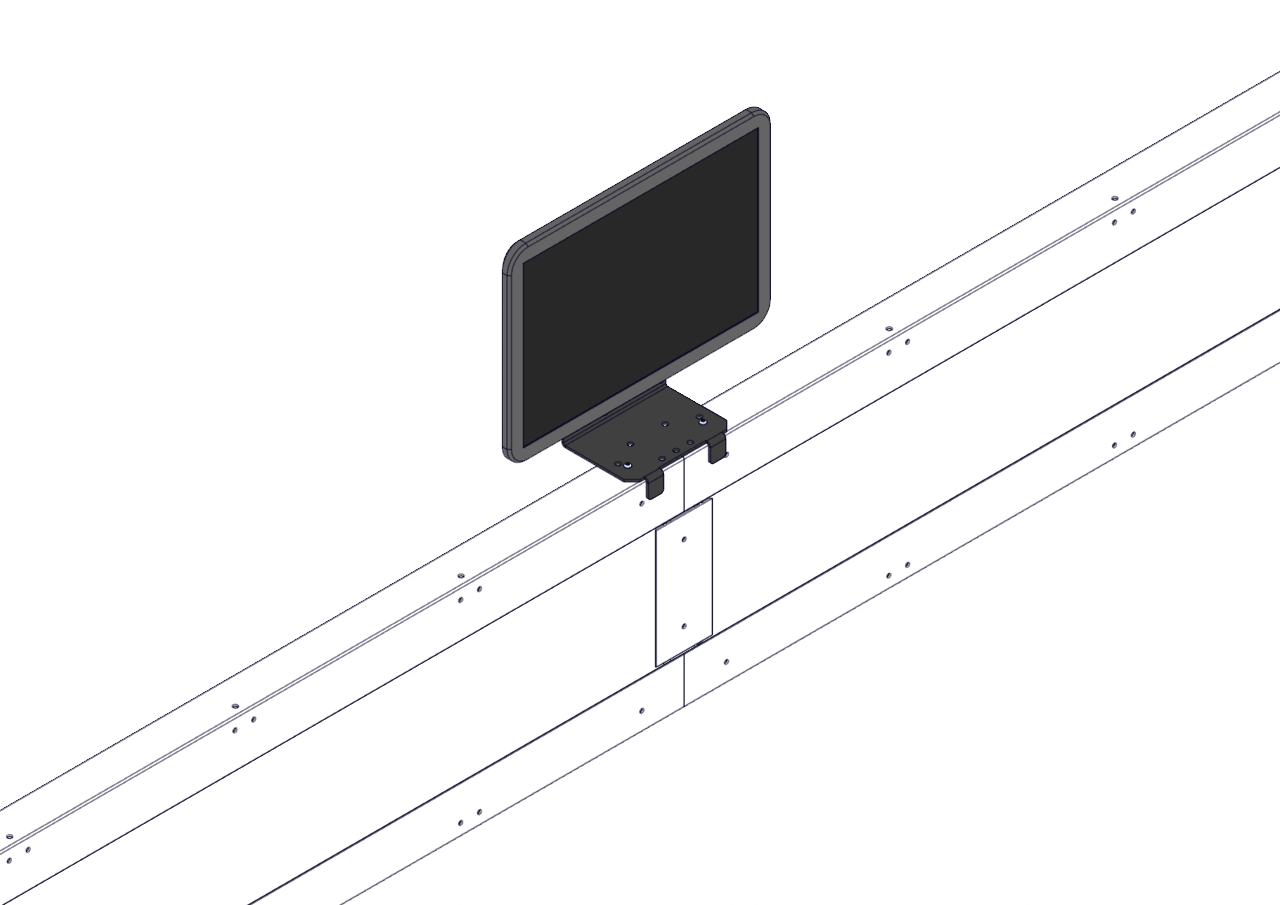

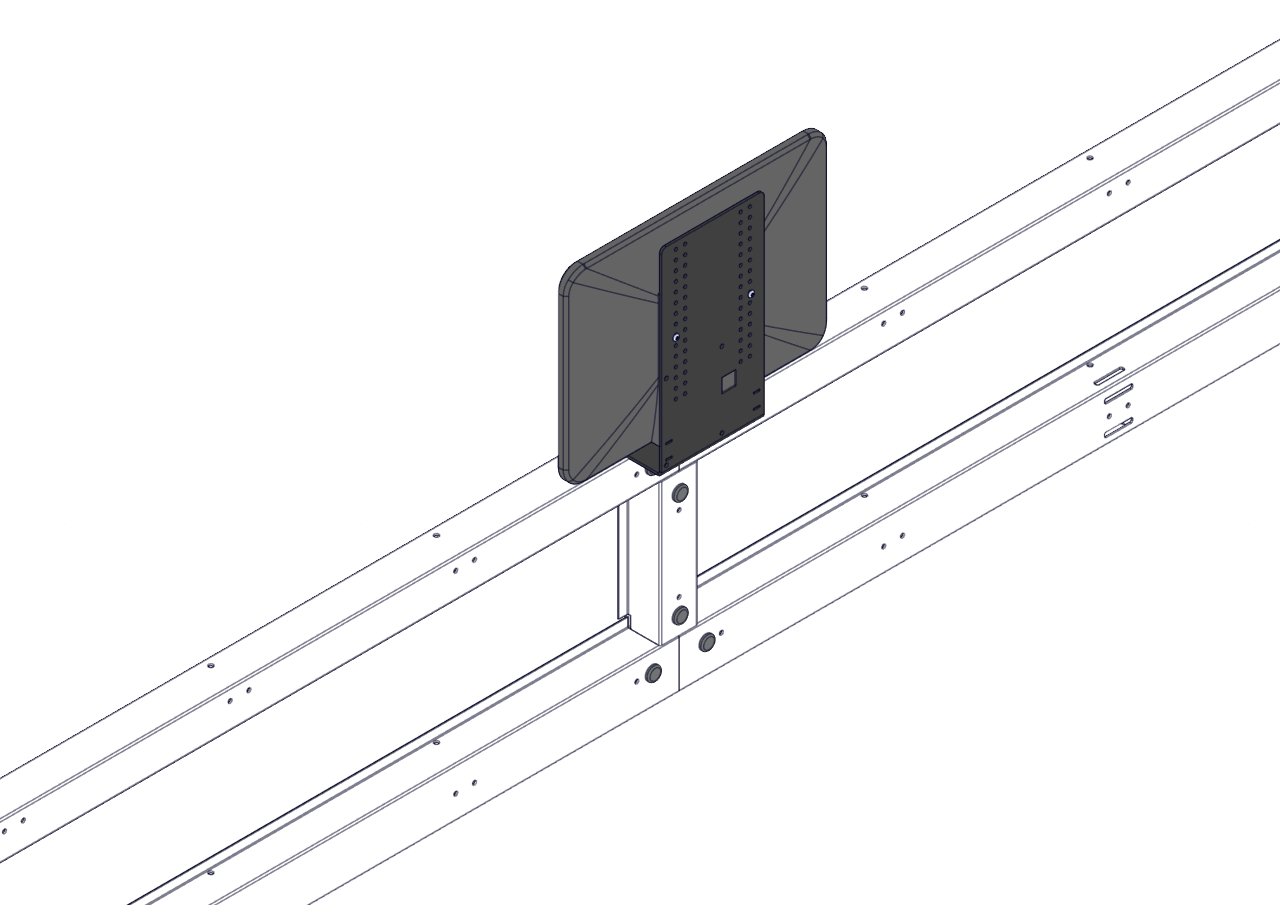

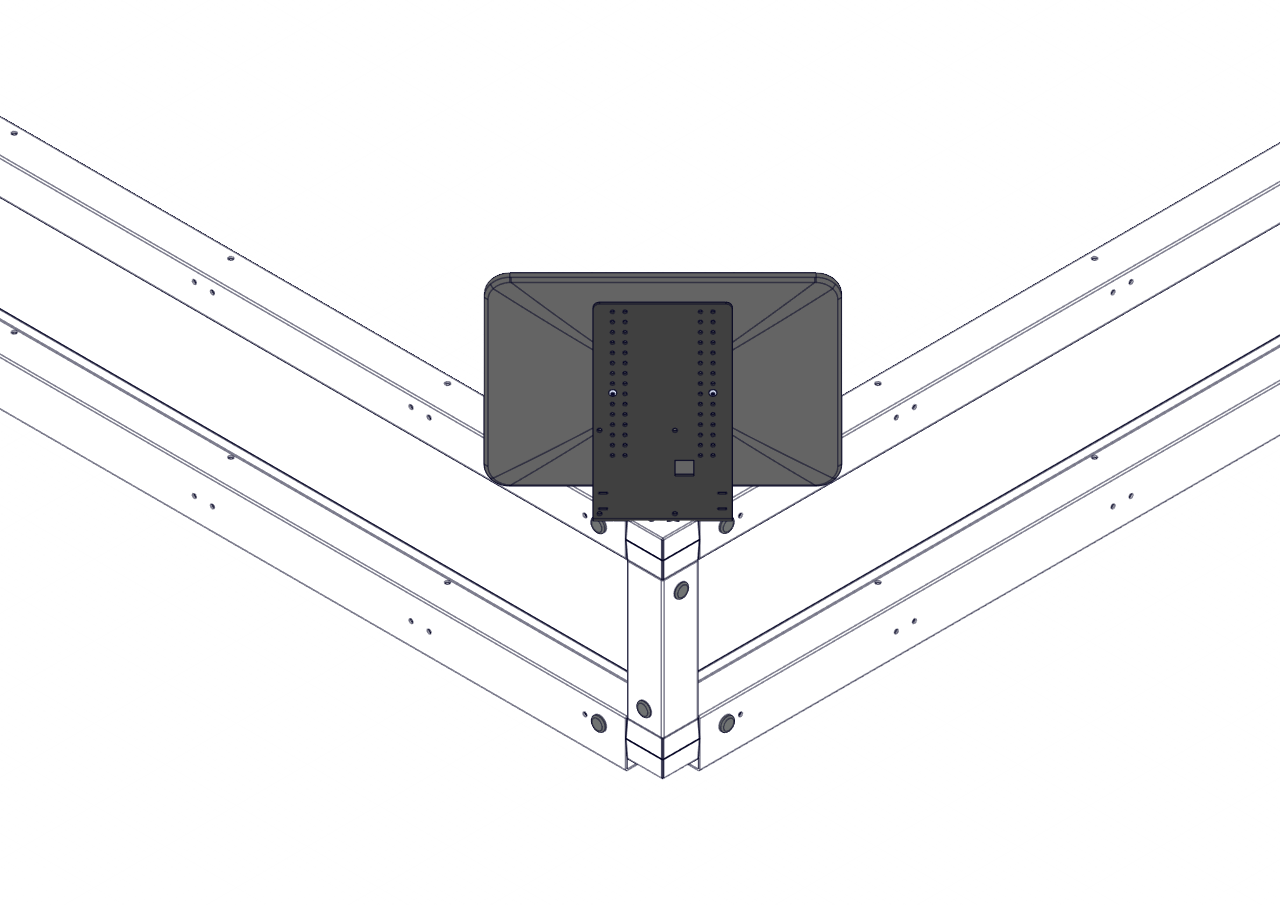

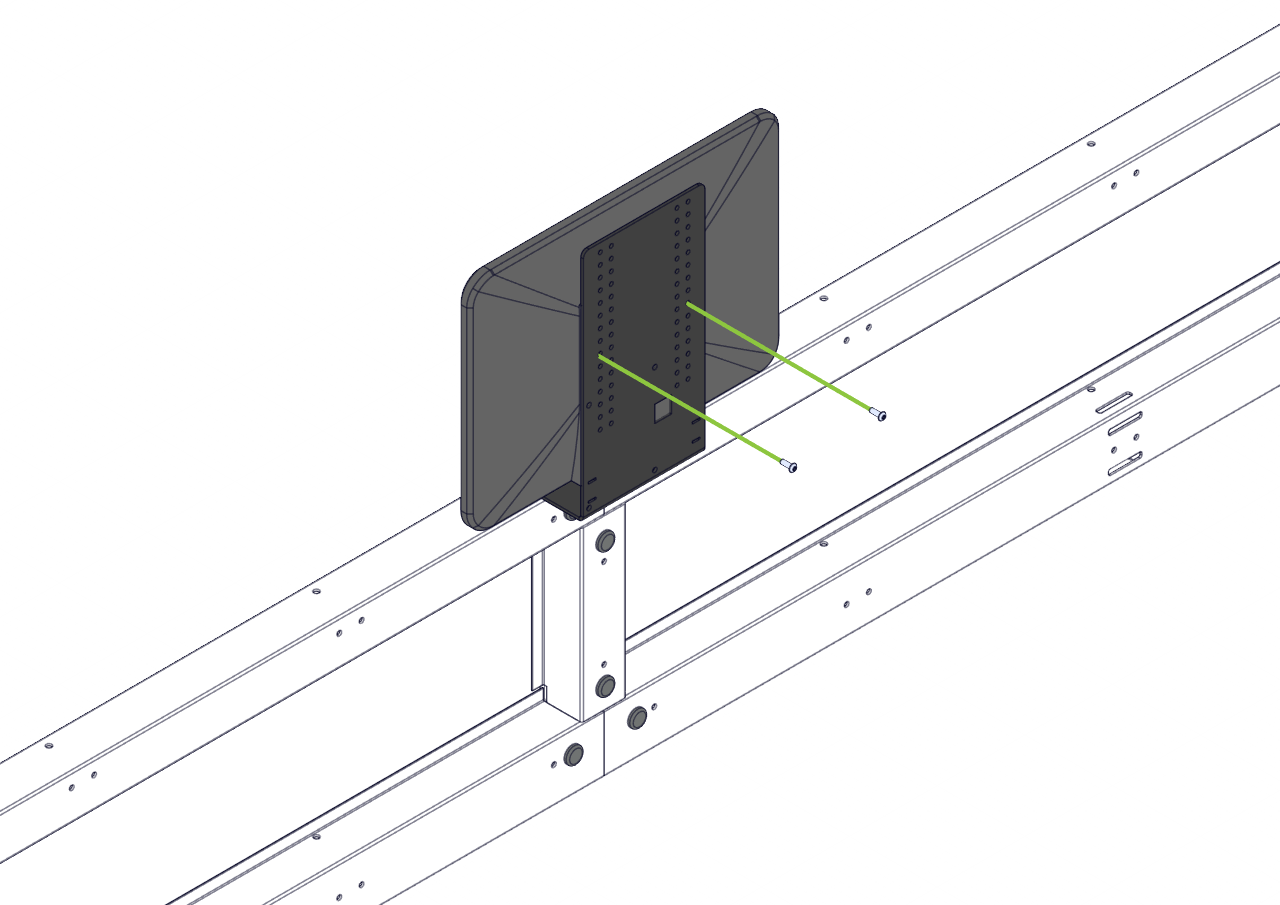

7. Använd standardiserad VESA-skärmmonteringshårdvara för att fästa skärmen på fältskärmsstativet.

Monitorn ska vara vänd mot fältet.
Du kan fästa skärmen på sidorna av fältet, eller i hörnen, som visas på dessa bilder.
