Montering av fältkontrollsystemet på den bärbara tävlingsplanen V5 – VEX bibliotek

Den här artikeln guidar dig genom hur du monterar fältkontrollsystemet på dentävlingsplanen V5.

Steg 1 i byggandet av en V5-tävlingsrobot, som visar en detaljerad layout av komponenter och monteringsanvisningar för effektiv robotkonstruktion.

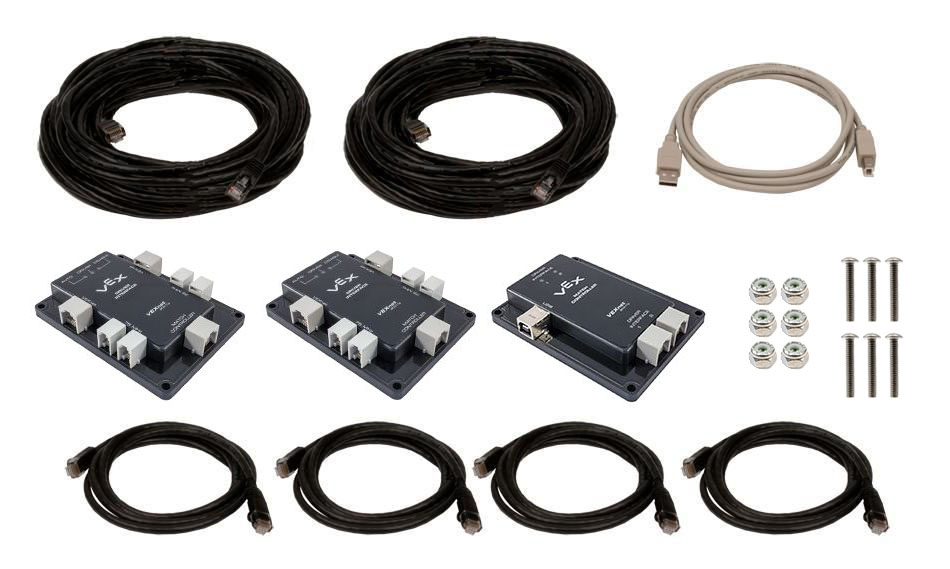

1. Samla hårdvara

Drivrutinsgränssnitt - Antal 2
Matchkontroll - Antal 1
Nylockmuttrar - Antal 6
8-32 Skruv mellan 0,5” & 2,0” lång - Antal 6

Diagram som illustrerar monteringsprocessen för en tävlingsrobot i V5-kategorin, med framhävning av viktiga komponenter och anslutningar.

2. Bestäm platsen för att ansluta drivrutinsgränssnitt

Bestäm de röda & blå förarstationerna.
Förargränssnitten bör monteras nära förarplatserna.
Drivrutinsgränssnitten kan anslutas till vilken T-kontaktsektion som helst i fältet.

Obs: Följande steg (#3-5) kan följas för att ansluta de tre styrsystemen till fältet.

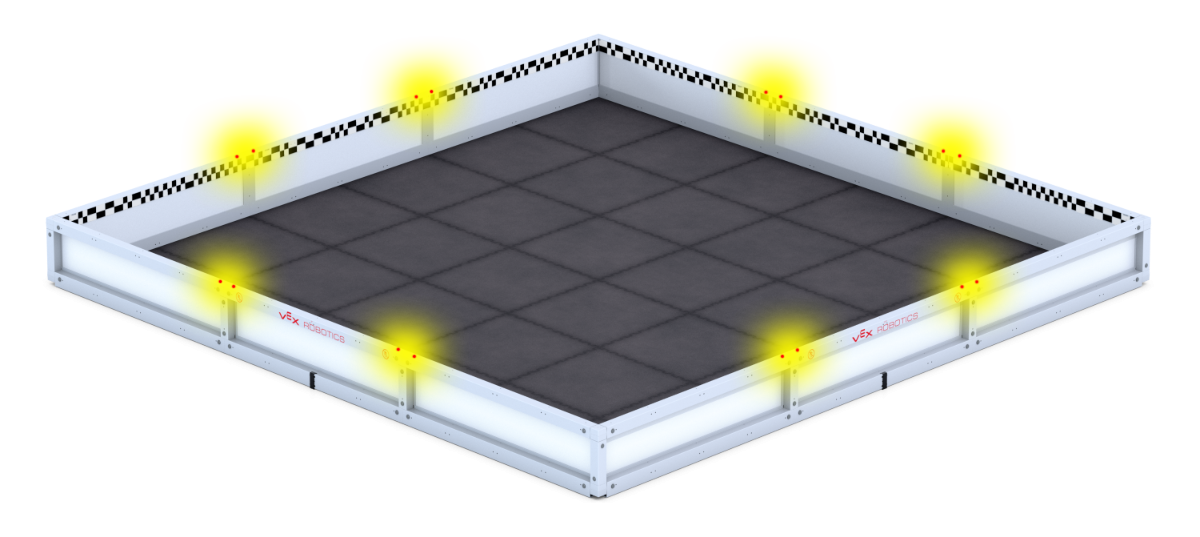

Diagram som illustrerar monteringsprocessen för en tävlingsrobot, med framhävning av viktiga komponenter och deras placering, som en del av V5-kategoribeskrivningen. Flödesschema som illustrerar stegen för att bygga tävlingsrobotar i V5, med fokus på viktiga komponenter och processer som är involverade i design- och konstruktionsfaserna.

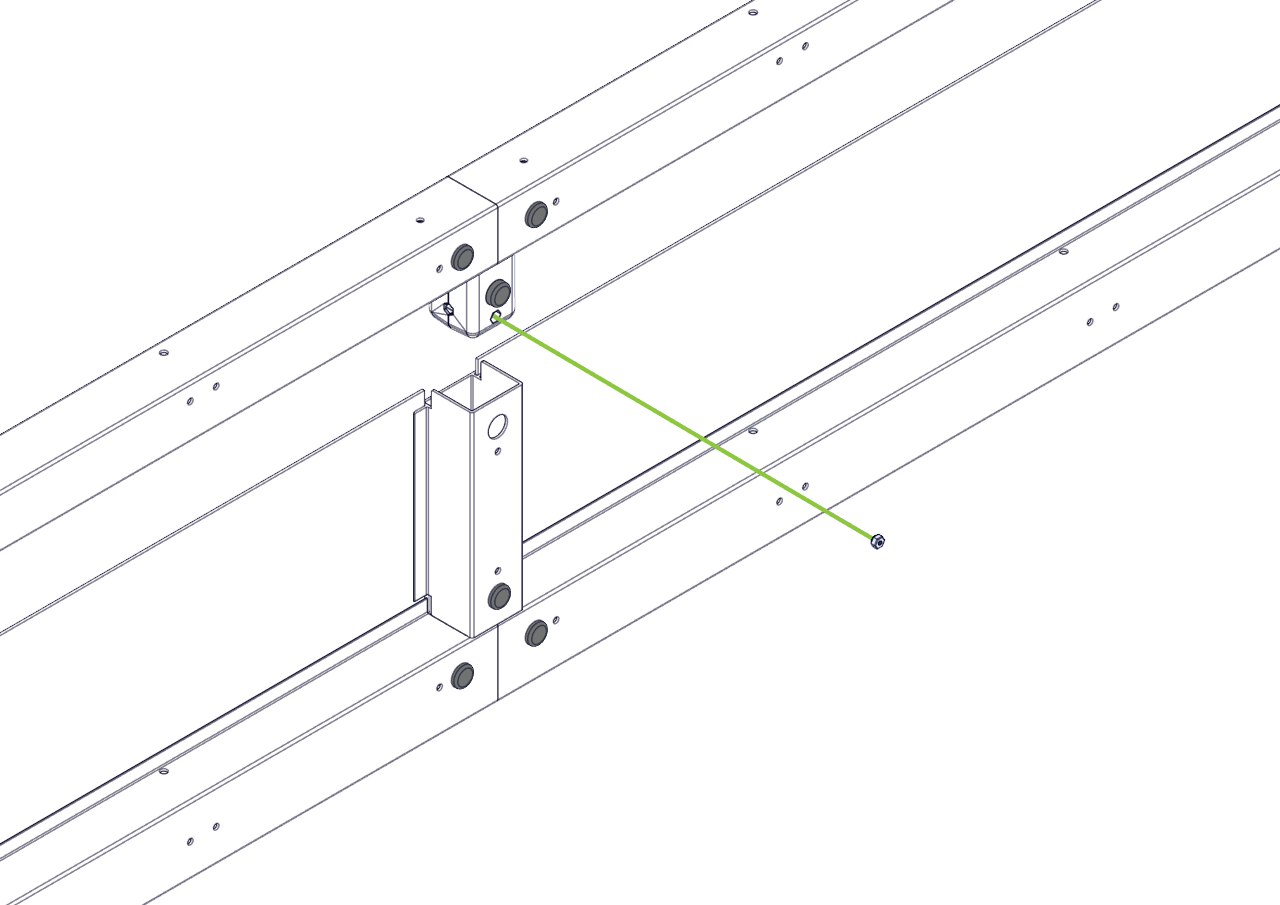

3. Lossa den korta profilen från både de övre och nedre T-kopplingarna.

Placera nylockmuttrarna i mutterfickorna i T-kopplingarna.
Sätt sedan tillbaka extruderingen på kontakterna.

V5 T-koppling med mutter, används i tävlingsrobotar för att ansluta komponenter i VEX-robotsystemet.

Obs:Se till att nylockmuttrarna är isatta i rätt riktning.

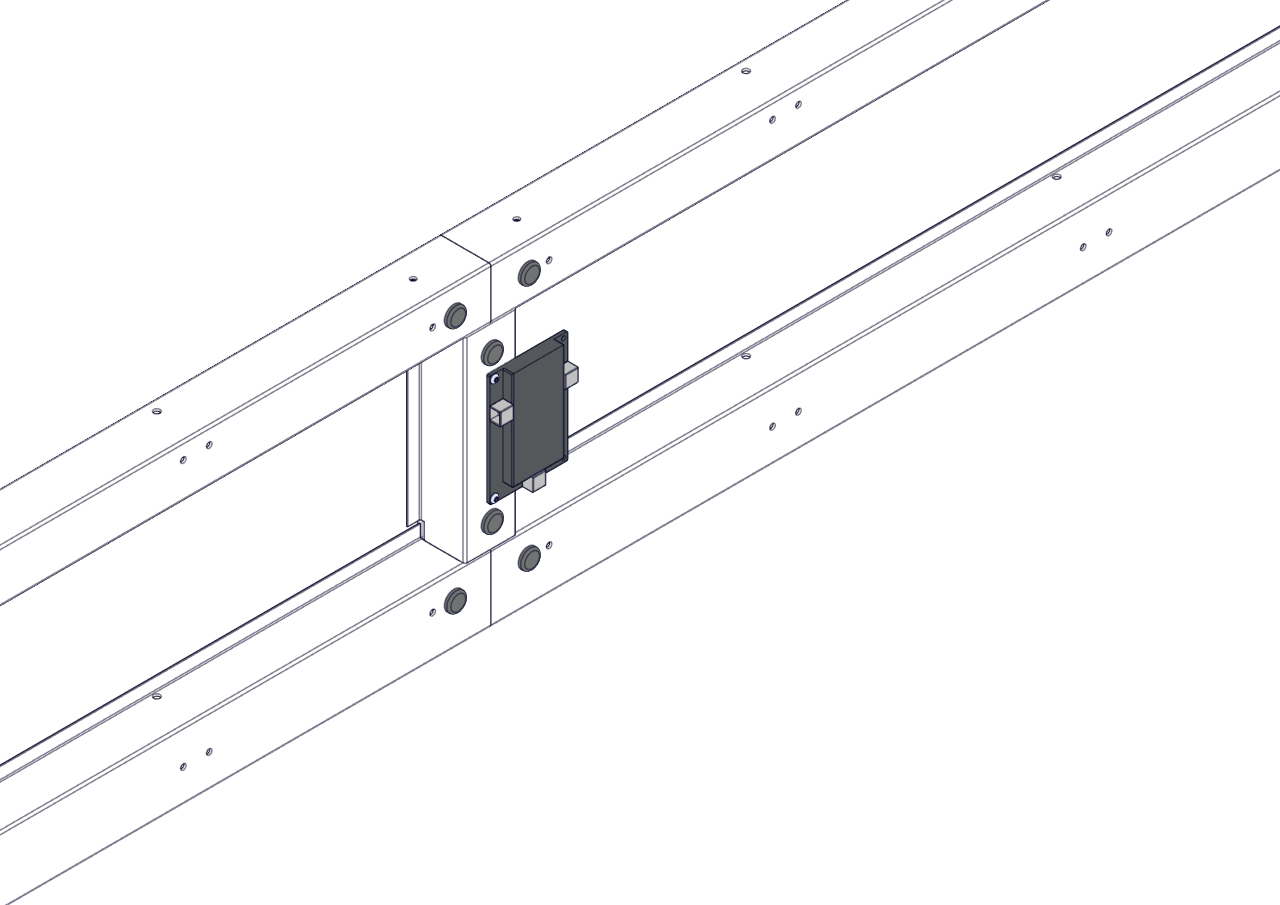

Skärmdump av steg 4.1 som illustrerar designprocessen för V5-tävlingsrobotar, med nyckelkomponenter och monteringsanvisningar i samband med V5-kategoribeskrivningen. Flödesschema som illustrerar stegen för att designa tävlingsrobotar i V5-kategorin, med fokus på viktiga processer och beslut som är involverade i robotutvecklingsarbetsflödet.

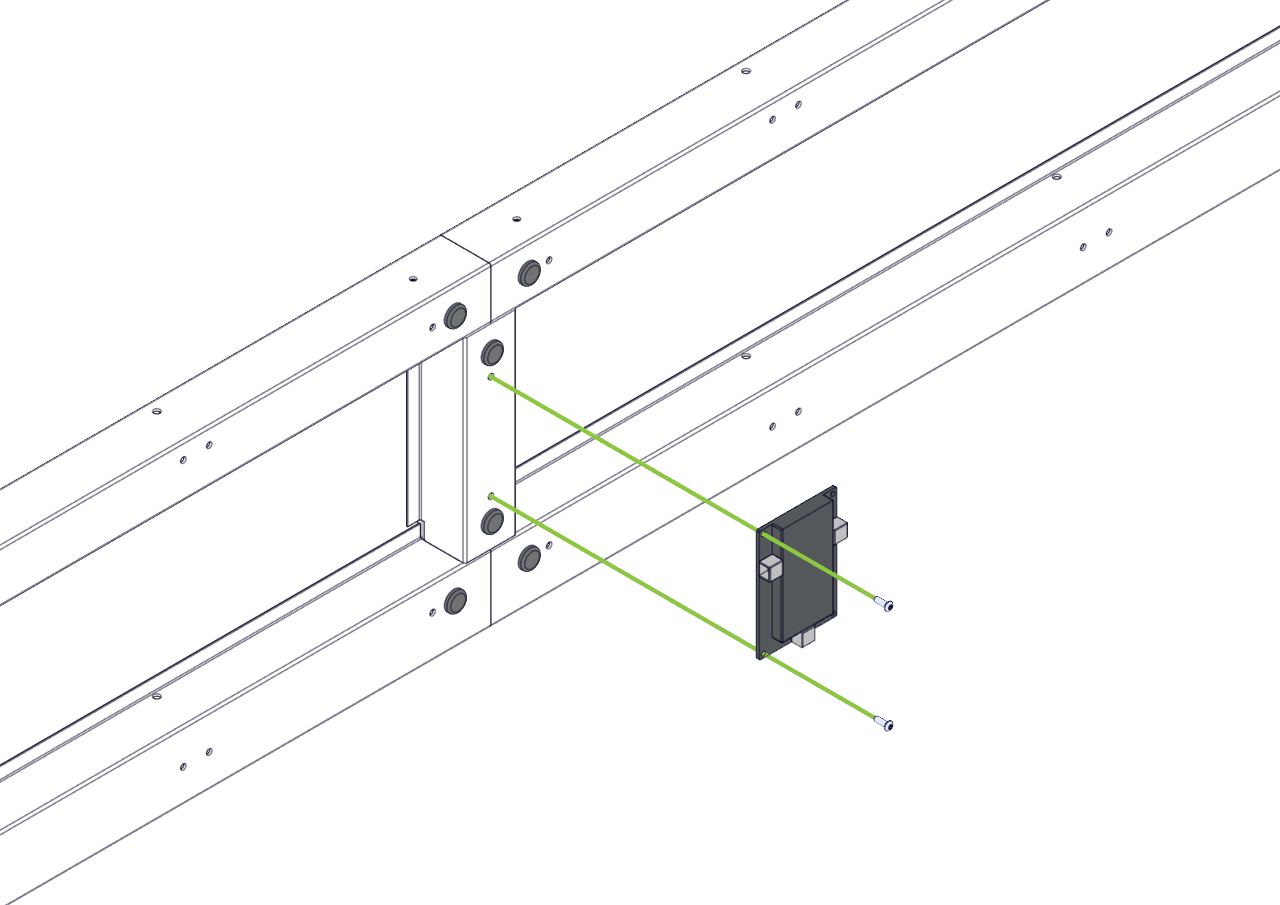

4. Fäst drivgränssnittet på den korta extruderingen med två 8-32 skruvar.

Se till att skruvarna är helt åtdragna och att drivrutinsgränssnittet sitter fast ordentligt.

Diagram som illustrerar monteringsprocessen för en tävlingsrobot i V5-kategorin, med framhävning av viktiga komponenter och anslutningar.

5. Bestäm platsen för att fästa matchkontrollen.

Hitta platsen närmast datorn som ska användas för att styra matcher.
Montera matchningsregulatorn i samma riktning som visas i stegen ovan

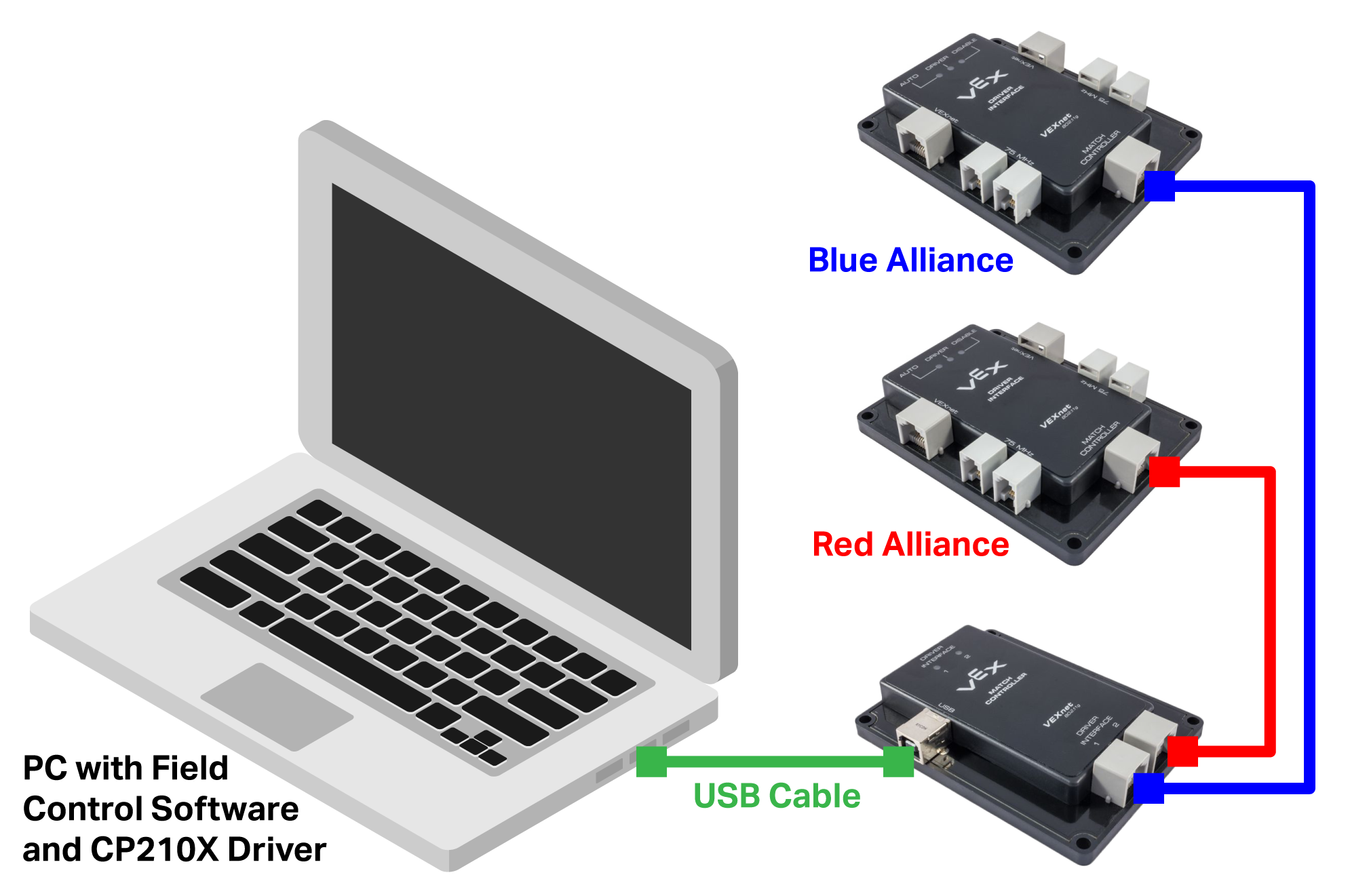

Diagram över ett VEX V5-styrsystem med portabel fältinstallation, som illustrerar komponenter och layout för tävlingsrobotar, och visar anslutningsmöjligheter och konfiguration för optimal prestanda i robottävlingar.

6. Dra ledningar till fältet.

Följ diagrammet som visas i användarhandboken för VEXnet Field Control System
