Du kan använda enhetsskärmen på VEX EXP Brain för att visa sensordata för en ansluten sensor.

Hjärnskärmen visas i hemmenyn med alternativet Enheter valt. Enheter är det tredje alternativet i hemmenyn.

Använd vänster- och högerknapparna för att markera menyalternativet Enheter och tryck sedan på knappen Markera för att välja Enheter.

Hjärnskärmen visas i Enheter-menyn där information rapporteras från anslutna enheter i realtid. Tre skärmdumpar visar hur högerknappen används för att navigera till och välja den optiska sensorn. I det här exemplet är den optiska sensorn det sjunde alternativet i menyn Enheter.

I menyn Enheter ser du anslutna enheter på din robot.

Använd vänster- och högerknapparna för att markera önskad sensor och tryck sedan på knappen Markera för att välja den.

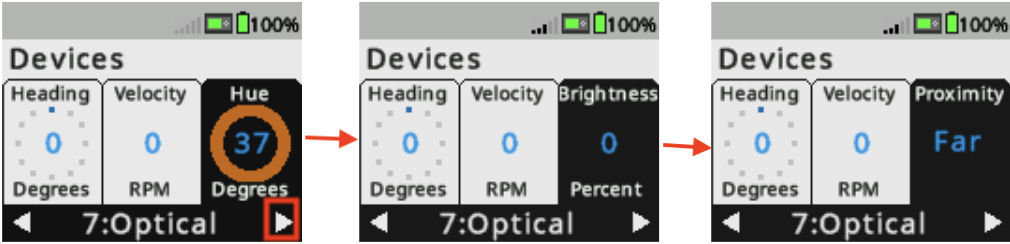

Hjärnskärmen visas i Enheter-menyn med den optiska sensorn vald. Tre skärmdumpar visar hur knappen Kontrollera används för att bläddra igenom den optiska sensorns dataalternativ. Först rapporterar sensorn nyansvärdet, sedan ljusstyrka och sedan närhet.

Om sensorn rapporterar mer än en datatyp kan du använda knappen Kontrollera för att bläddra igenom alternativen för sensordata.

I den här exempelbilden kan den optiska sensorn visa nyansvärde, ljusstyrka eller närhet.

Hjärnskärmen visas med den optiska sensorns instrumentpanel öppen från menyn Enheter. Information visas om sensorn, såsom nyans, LED, ljusstyrka, närhet och sensorns Smart Port.

Fortsätt trycka på knappen Kontrollera tills du ser önskad enhetsskärmvy för din valda sensor.

Den här exempelbilden visar enhetsskärmen för den optiska sensorn. Enhetsskärmen visar porten som den optiska sensorn är ansluten till, samt data för nyansvärde, färg, LED, ljusstyrka och närhetsvärde.
