En viktig faktor vid arbete med ett VEX pneumatiskt system är luftläckage. Eventuella luftläckor i systemet minskar det totala trycket och antalet cykler (förlängning/indragning) som det pneumatiska systemet kan fungera.
Förebyggande av läckage i reservoarkopplingar
Luftbehållarens kopplingar består av Schrader-däckpumpventilen och behållarens koppling.

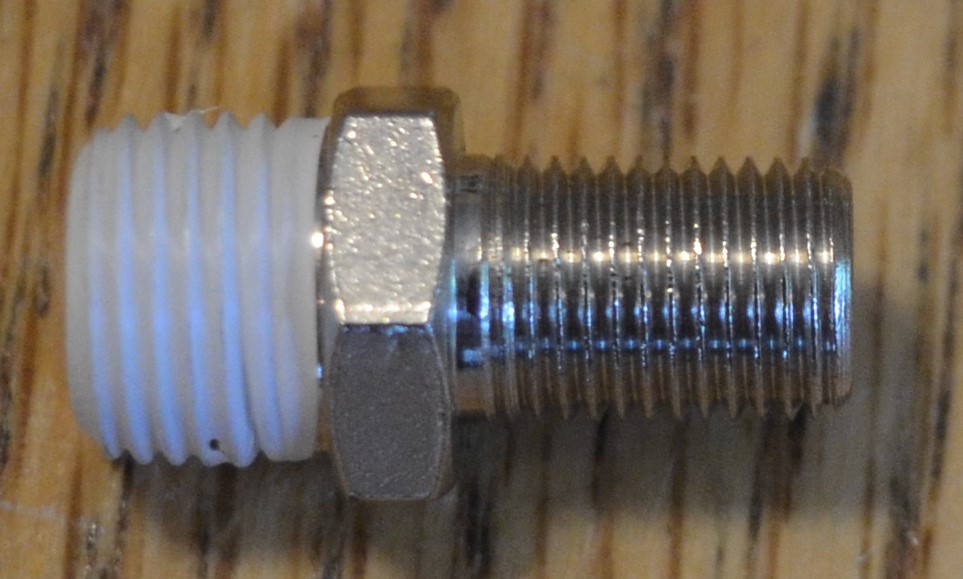

Reservoarkopplingens gängor levereras med teflon som redan är applicerat för att skapa en läckagefri tätning.
Ett enda lager teflontejp kan lindas runt gängorna på Schrader-däckbeslaget innan det skruvas fast i luftbehållarens port. Detta kommer att bidra till att skapa en lufttät försegling.
Schrader-däckpumpkopplingen och behållarens koppling kan skruvas fast ordentligt i portarna på ändarna av luftbehållaren med en 7/16”-nyckel.
Förebyggande av läckage i cylinder- och ventilkopplingar

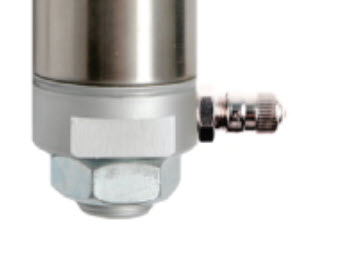

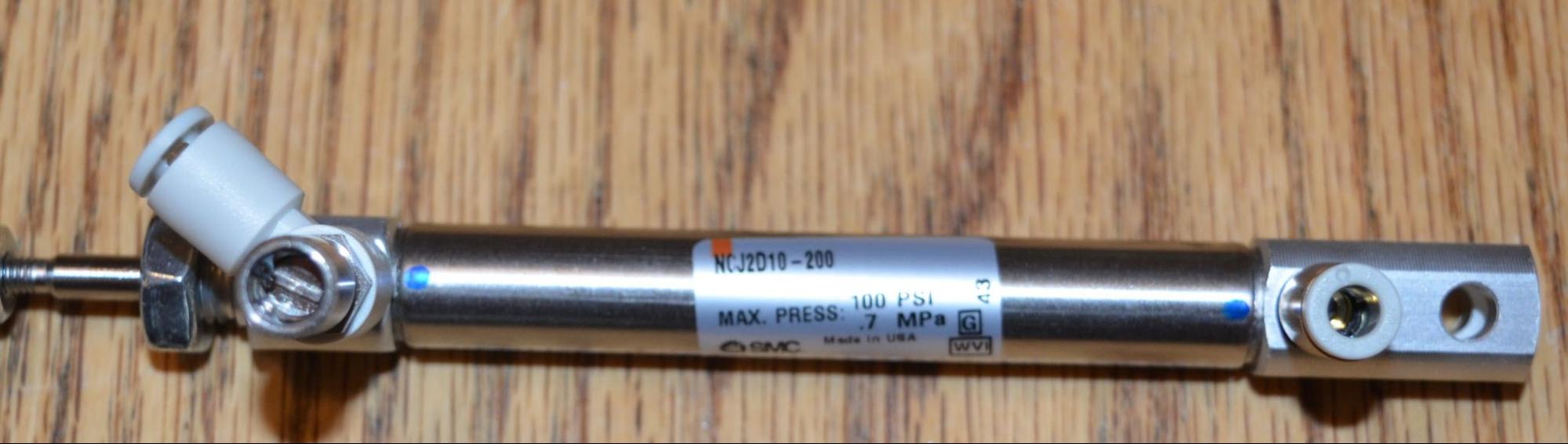

Kopplingar för pneumatiska cylindrar inkluderar cylinderkopplingar och flödesmätare.

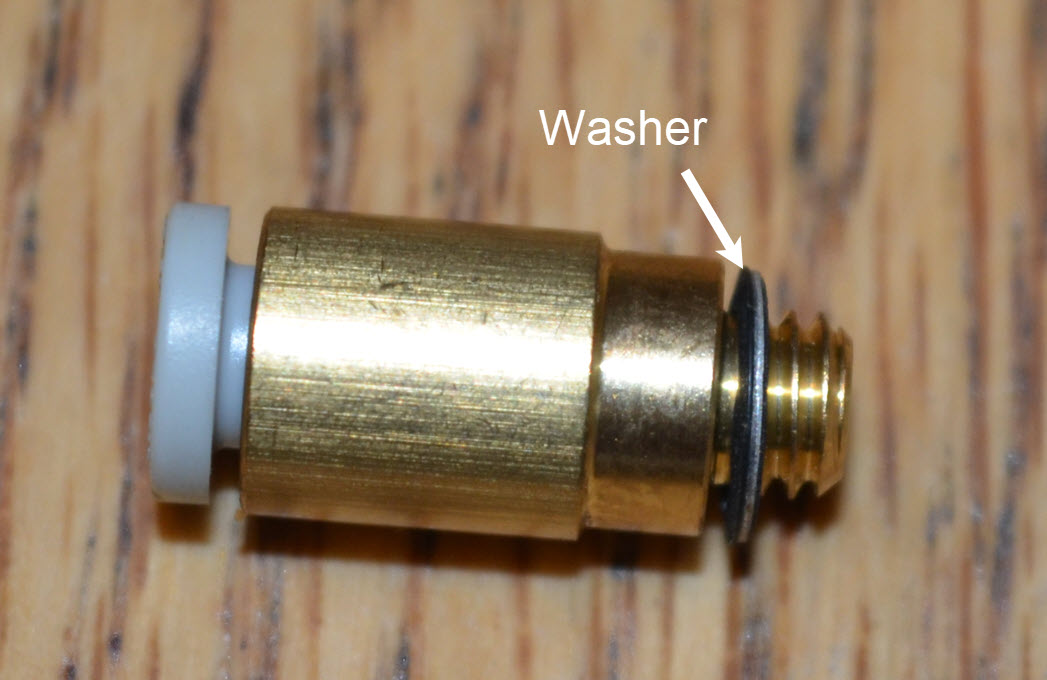

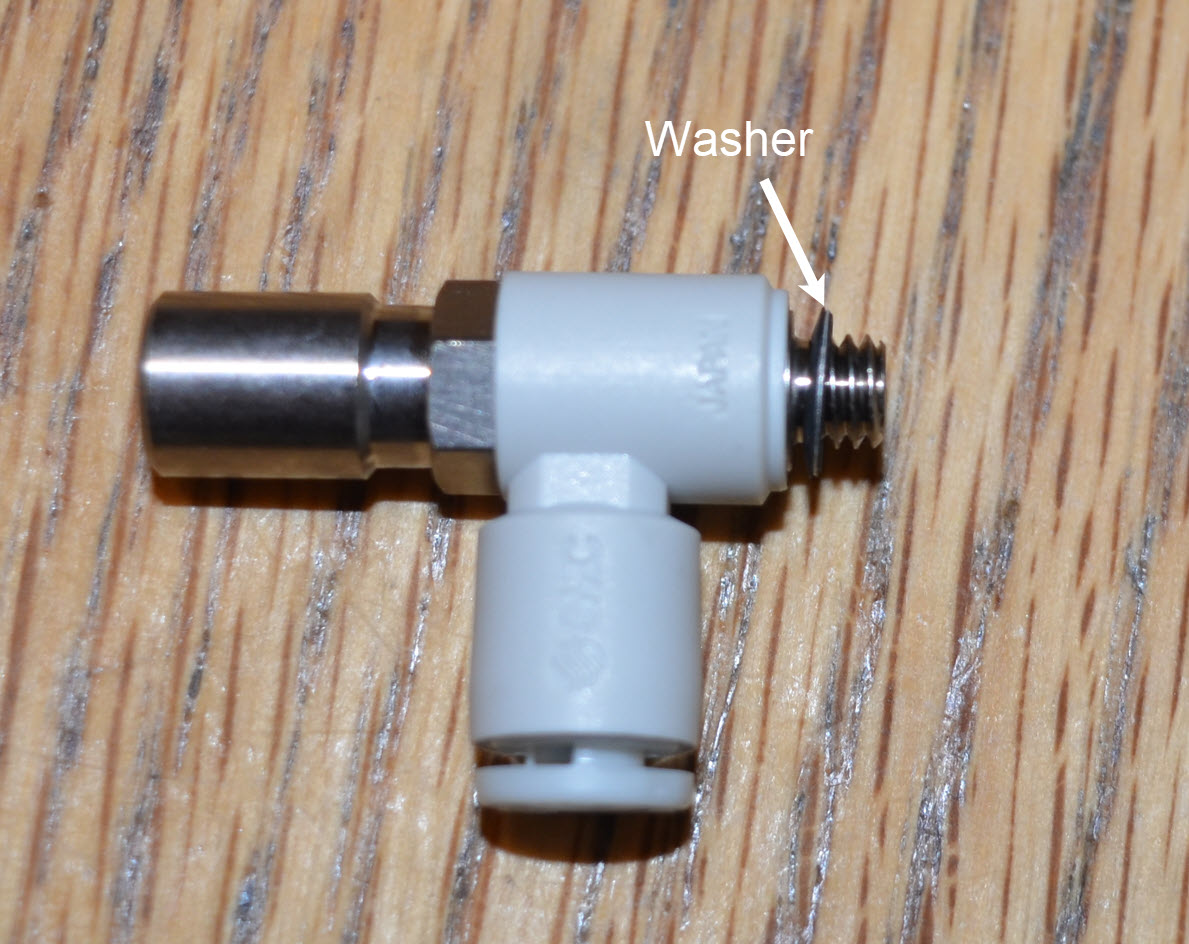

Dessa kopplingar har en bricka som hjälper till att skapa en lufttät tätning.
Använd en liten tång och dra försiktigt åt kopplingarna cirka ¼ varv mer än fingeråtdragna.

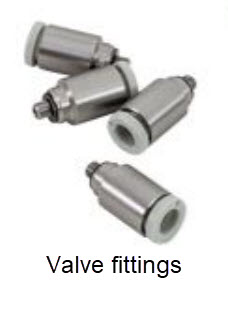

De pneumatiska magnetventilerna använder ventilkopplingar.

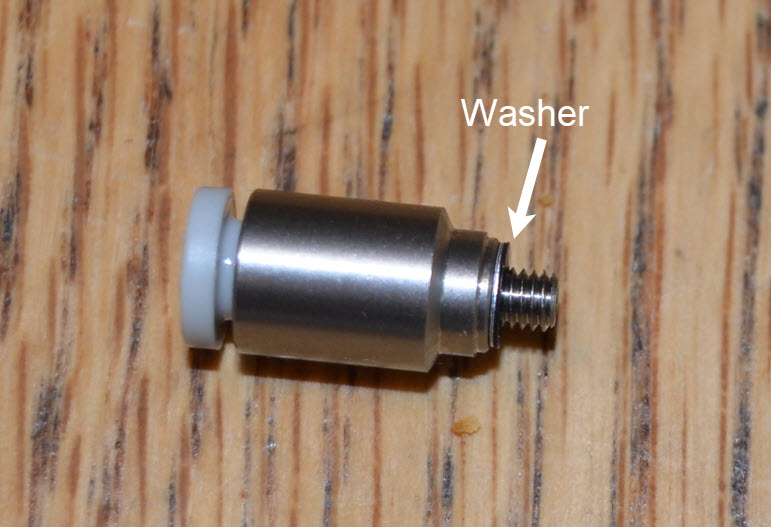

Ventilkopplingar har också brickor för att skapa en lufttät tätning.
Dessa kopplingar bör också dras åt ¼ varv mer än fingeråtdragna med en liten tång.
Kapning, isättning och lossning av pneumatiska slangar
De pneumatiska slangar som används för att ansluta de pneumatiska anordningarna kan kapas med en vass universalsax.
För att skapa en lufttät försegling, se till att skära rakt över slangen för att skapa en fyrkantig ände. Kapa inte slangen snett.
Obs: Ju längre slangen är mellan ventilen och den pneumatiska cylindern, desto mer lufttryck kommer att förloras varje gång cylindern aktiveras.
Alla pneumatiska slangkopplingar accepterar slangen genom att helt enkelt föra in slangen i kopplingen tills den stannar.
Se till att den pneumatiska slangen är helt isatt i kopplingen. Det finns en gummiringstätning som slangen måste passera igenom för att skapa en lufttät tätning.
För att lossa slangen måste kopplingens yttre krage tryckas in mot kopplingen och sedan kan slangen tas bort.
Testning för läckor
Om ditt pneumatiska system inte håller lufttrycket under en viss tid, finns det en luftläcka någonstans i systemet.

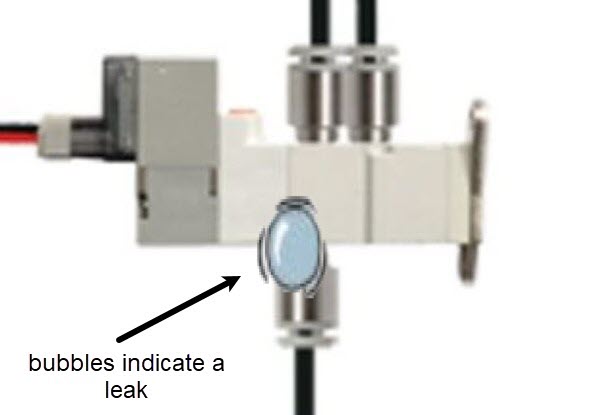

Ett sätt att kontrollera om det finns en luftläcka är att applicera en liten mängd tvål- och vattenlösning på de områden där kopplingarna är anslutna. Om bubblor uppstår på någon av dessa platser finns det en luftläcka och kopplingen måste dras åt.
Anmärkning: Applicera inte tvål- och vattenlösning på elektroniska anslutningar.
