Oavsett om du organiserar delar, följer en uppsättning bygginstruktioner eller bygger en anpassad design, kan det vara avgörande för din framgång att identifiera en del korrekt.

VEX IQ-dellinjalen är ett praktiskt verktyg för att identifiera delar.

Ladda ner utskrivbar VEX IQ-linjal (US Letter) >

Ladda ner utskrivbar VEX IQ-linjal (internationell A4) >

Anmärkning: när du skriver ut .pdf-filen, se till att skala den är 100 %.

Använda linjalen för att identifiera delar

VEX IQ-dellinjalen kan användas för att identifiera delar när man organiserar delar eller följer en uppsättning bygginstruktioner. Skalan på linjalen är 1:1, så delar kan enkelt placeras ovanpå linjalen.

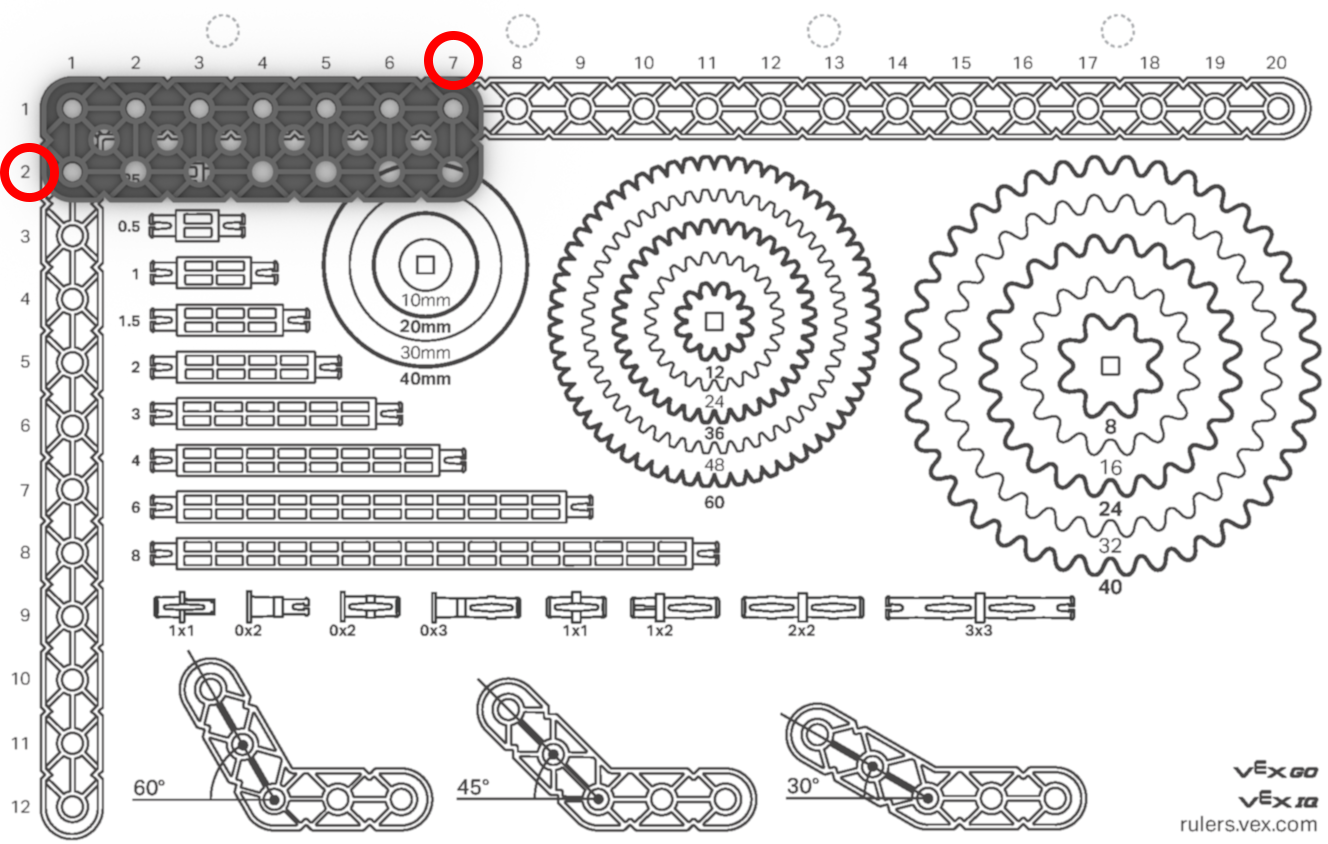

Bild av VEX 2x7-balken som illustrerar dimensionerna och designen av balken som används i VEX-robotutbildning för att bygga strukturer och mekanismer.

Mätning av balkar och plattor. Exemplet som visas är en 2x7 balk.

2 indikerar en bredd på 2 tonhöjdsenheter.
7 indikerar en längd på 7 tonhöjdsenheter.

Bild av ett 4x distanselement som används i VEX-robotik, som visar dess dimensioner och design för utbildningsändamål i avsnittet VEX-linjaler.

Mätning av avstånd. Exemplet som visas är ett 4x avstånd.

Illustration av 30 mm remskiva från VEX Education, som visar detaljerad design och mått för utbildningsändamål relaterade till VEX-linjaler.

Mätning av remskivor. Exemplet som visas är en 30 mm remskiva.

Bild av ett VEX 12-tandat kugghjul, som visar dess design och funktioner, som används inom pedagogisk robotik och tekniska tillämpningar.

Mätväxlar. Exemplet som visas är ett 12-tandat kugghjul.

Illustration av ett 16-tandat kedjehjul som används i VEX-robotik, som visar dess design och dimensioner, relevant för utbildningsresurser i avsnittet VEX-linjaler.

Mätning av kedjehjul. Exemplet som visas är ett 16-tänders kedjehjul.

VEX 1x1 Pin-bild, använd i VEX-robotutbildning, som illustrerar komponentens design och dimensioner för utbildningsändamål.

Mätstift. Exemplet som visas är en 1x1-stift.

Illustration av en 30-graders vinkelstråle med en röd bildtext, använd i utbildningssammanhang relaterade till VEX-linjaler.

Mät specialbalkar. Exemplet som visas är en 30° vinkelbalk.

Använda linjalen när du monterar en robot

VEX Plastdelar-linjalen kan också användas som ett mätverktyg för att mäta delar och avstånd. Detta kan vara mycket användbart vid design och montering av en specialbyggd robot som inte har specifika instruktioner gällande val av delar.

Tips och trick: .pdf-filen för VEX-linjalen för plastdelar kan skrivas ut på en genomskinlig plastfilm. Detta gör att linjalen kan läggas över roboten och mätningar kan göras genom att mäta med linjalen.

Här är några exempel på hur man använder linjalen när man monterar en specialbyggd robot.

Diagram över ett VEX-chassi med märkta komponenter, som illustrerar strukturen och designen för utbildningsändamål inom robotik.

Mätning av avståndet mellan strålar på ett robotchassi. Det här exemplet visar avståndet mellan balkar på robotchassit som mäter 11 pitch eller 5,5 tum.

Diagram som illustrerar hur man mäter en axel med 8x stigning med hjälp av en balklinjal, en del av VEX Rulers utbildningsresurser.

Använda stigning för att mäta längden på en axel. Detta exempel visar en axel med 8 stigning.

Bild av en linjal som mäter en 8x stigningsaxel, som illustrerar mätprocessen för utbildningsändamål i avsnittet VEX-linjaler.

Använda tum/millimeter för att mäta längden på en axel. Detta exempel visar en 4-tums axel (4 tum/102 millimeter).

Bild av en VEX-kedjekomponent, som används inom utbildningsrobotik, som visar dess design och struktur som referens i avsnittet VEX-linjaler.

Mätning av antalet kedjelänkar i ett kedje-/drevsystem.
