Förstå V5-styrenheten – VEX bibliotek

V5-kontrollen har två analoga joysticks och 12 knappar i en bekant videospelsliknande design för en mångsidig förarkontroll.

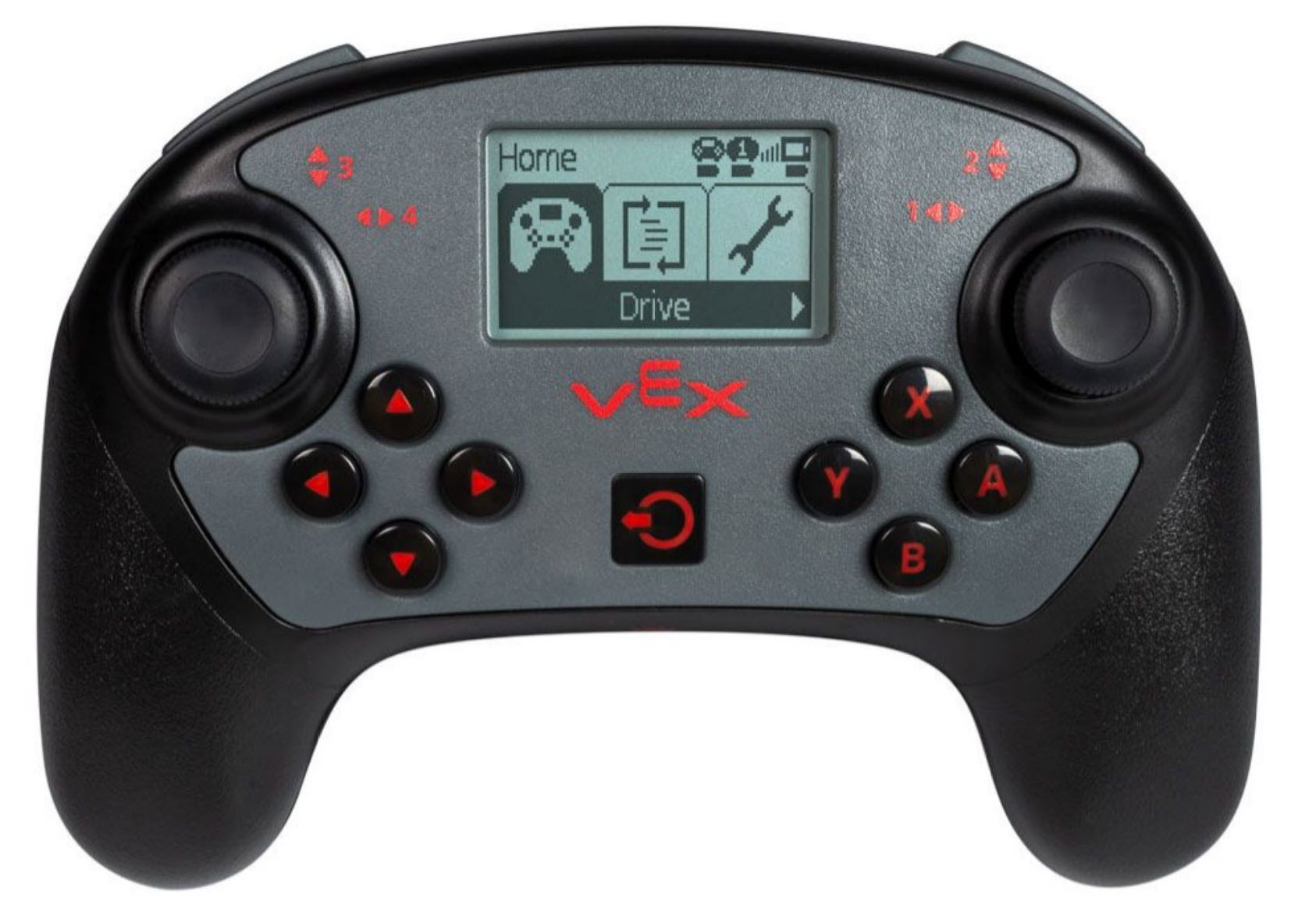

Användarens vy av V5-kontrollen, som visar dess LCD-skärm, två analoga joysticks och 12 knappar. Det finns åtta cirkulära knappar i två grupper om fyra på huvudsidan av handkontrollen nära joystickarna, och fyra axelknappar på framsidan.

Styrenheten har programmerbar haptisk feedback och inbyggd VEXnet 3.0-radio och Bluetooth® för trådlös kommunikation med V5 Brain med hjälp av V5 Robot Radio.

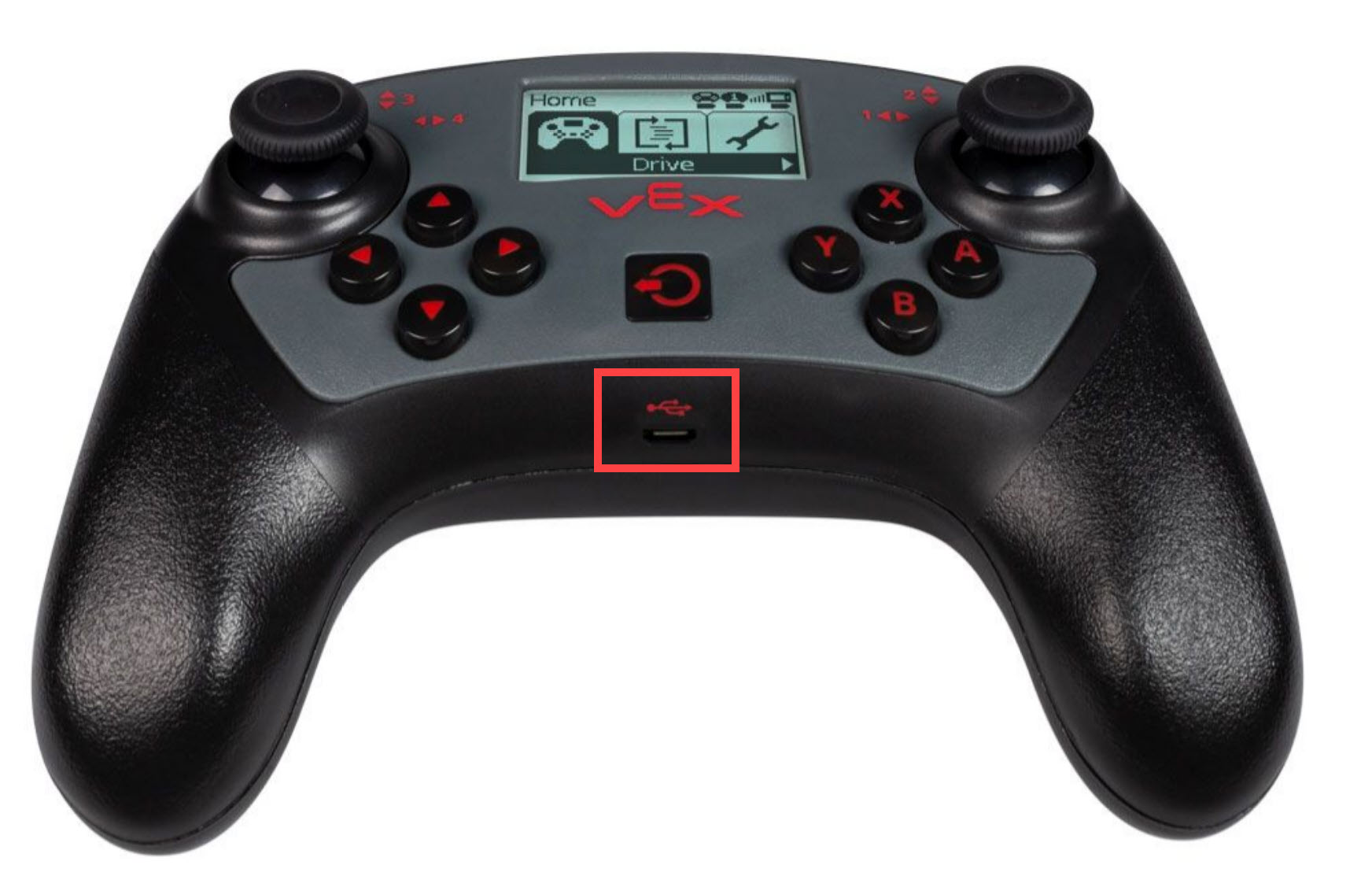

V5-kontrollen med dess mini-USB-port markerad. Denna port används för laddning och trådlös programmering med V5 Robot Brain.

Ett laddningsbart integrerat 3,7 V litiumjonbatteri säkerställer tillräckligt med laddning för att klara flera lektioner eller en hel tävlingsdag.

Batteriet laddas enkelt via en mini-USB-kontakt som även möjliggör trådlös programmering och felsökning med V5 Robot Brain.

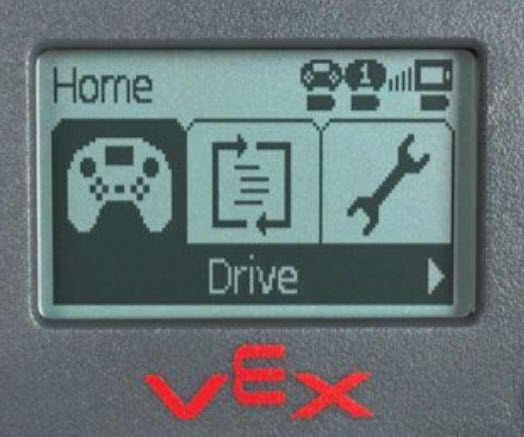

Närbild av V5-kontrollens LCD-skärm som gör att V5-robotens hjärna kan styras och projekt kan startas från själva kontrollenheten. Skärmen visar hemmenyn, och ovanför finns ikoner som anger kontrollenhetens anslutningsstatus.

Styrenhetens LCD-skärm (med bakgrundsbelysta vita och röda lysdioder) möjliggör information i realtid och kan anpassas med VEXcode.

Det låter dig också starta och stoppa program från styrenheten.

Dessutom kan du använda tävlingsövningsläget för att synkronisera med andra robotar och köra träningsmatcher.

Framsidan av V5-kontrollen med dess två Smart Ports och en Competition Port markerade mellan kontrollens axelknappar.

Din V5-kontrollenhet har två smarta portar, praktiskt placerade på framsidan, som kan användas för att synkronisera V5-kontrollenheten med V5 Robot Brain och även för att slutföra firmwareuppdateringar.

De kan också användas för att ansluta till en partner V5-styrenhet och fördubbla antalet tillgängliga robotfunktioner som kan styras.

Det finns en tävlingsport på framsidan för att möjliggöra anslutning till VEX Robotics Competitions fältkontroll.

V5-styrenhetens specifikationer

	Specifikationer för trådlös V5-kontroll
Gräns-snittet	Inbyggd monokrom LCD-skärm 128 x 64 pixlar Bakgrundsbelysning med vita eller röda lysdioder
Gränssnittsfunktioner	Välj, starta, stoppa program Batterinivå för robot, kontroll och partner Radiolänkstyp och signalstyrka Indikator för tävlingsläge Språkval (10 val).
Användarfeedback	Upp till (3) rader flerspråkig text till LCD-skärmen Upp till (3) grafiska widgetar med (1) textrad
Trådlös	VEXnet 3.0 och Bluetooth 4.2 Nedladdning och felsökning vid 200 kbps
Analog axel	2 joysticks
Knappar	12
Extrafunktion	Haptisk mullermotor
Batterityp	Litiumjonbatteri
Batteriets drifttid	8–10 timmar
Batteriets laddningstid	1 timme
Automatisk viloläge	Ja
Partnerport	Ja
Typ av partnerkontrollant	V5-styrenhet
Vikt	0,77 pund (350 g)

För mer information om V5-kontrollenheten, se dessa artiklar.
