V5 Workcell Kit-förvaring - Fack 1: STEM Labs-hårdvara

Den här artikeln kommer att behandla delarna från V5 Workcell Kit som kommer att organiseras i förvaringsfack 1.

Det finns två komponenter för att organisera förvaringsfack 1:

V5 Workcell Kit förvaringsfack 1 fack sedd ovanifrån.

Bricka

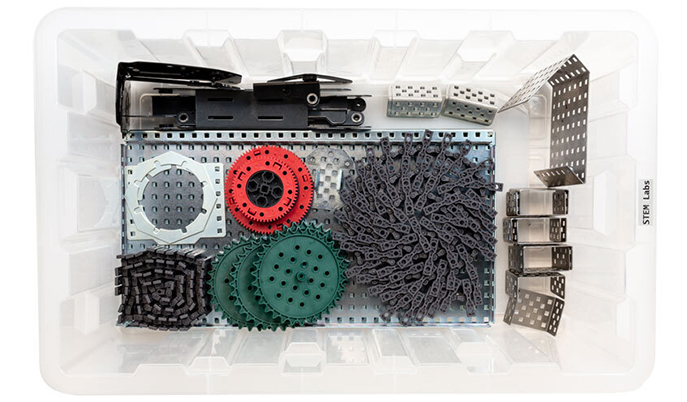

V5 Workcell Kit förvaringsfack 1 bas sedd ovanifrån.

Bas

Den här artikeln organiserar varje del i fack 1 och ger följande information i tabellform från vänster till höger:

  • Del: Detta är namnet på delen. Hyperlänkar tillhandahålls för reservdelar som kan köpas separat på vexrobotics.com.
  • Foto: Detta är en bild av delen. Använd detta som referens när du packar upp ditt kit och bygger V5 Workcell.
  • Artikelnummer: Om en del levereras i ett större kit, påse eller låda anges artikelnumret för kittet, påsen eller lådan och det individuella artikelnumret. Dessa artikelnummer kan vara användbara när du packar upp ditt kit och bygger V5 Workcell.
  • Antal: Detta är kvantiteten av varje del som tillhandahålls. Använd detta för att säkerställa att du har rätt antal delar på varje plats i lådan eller facket när du packar upp.
  • Påsnoteringar: Den här kolumnen ger information om hur delen eller delarna i det kitet, påsen eller lådan kommer att tas emot. Om delarna levereras i ett större kit, påse eller låda, bifogas en bild av etiketten som referens. Använd dessa som referens när du packar upp ditt kit.
  • Plats: Detta är en bild av behållaren eller facket med en markering av var detaljen ska placeras i den behållaren eller facket. Denna information kan också vara användbar vid byggandet av V5-arbetscellen om en påminnelse behövs om var en del finns.
    • Användbara tips: Dessa finns i kolumnen Plats. Dessa tips ger extra sammanhang eller information om förpackning, identifiering av artikelnummer eller tips för ytterligare organisation.

Förvaringsfack 1: Fack

Del Bild Artikelnummer Kvantitet Väskanteckningar Plats

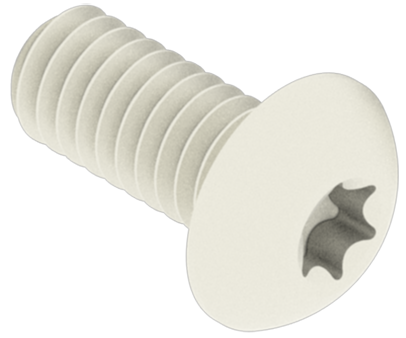

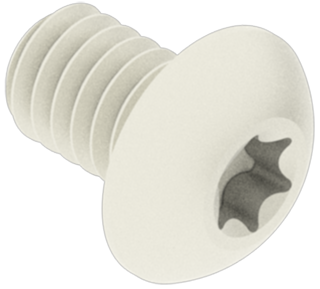

#8-32 x 1/4" stjärnskruv #8-32 x 1/4 tum stjärnskruv. 276-4990-001 300 Kommer i 3 påsar med 100 st

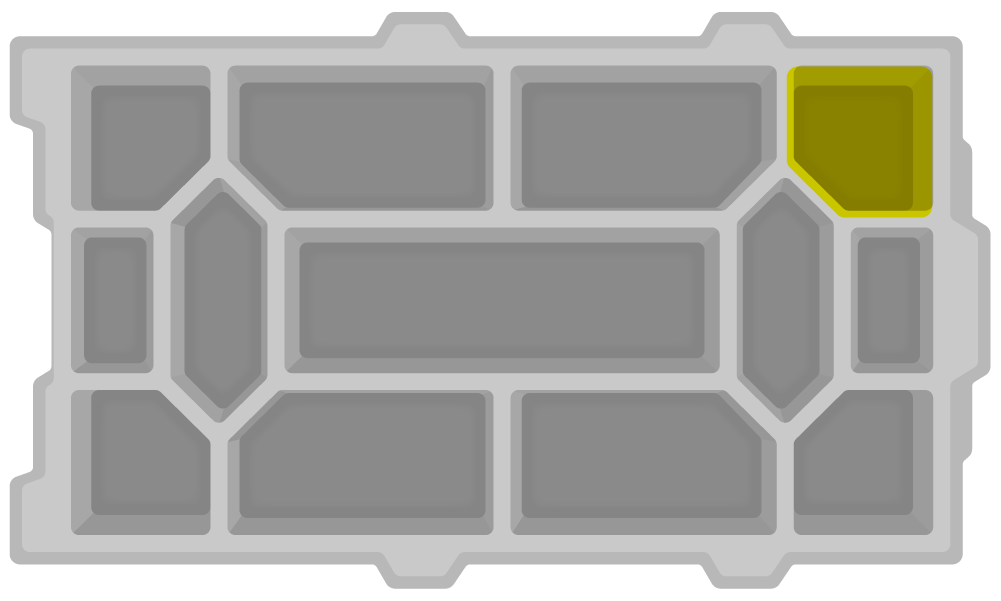

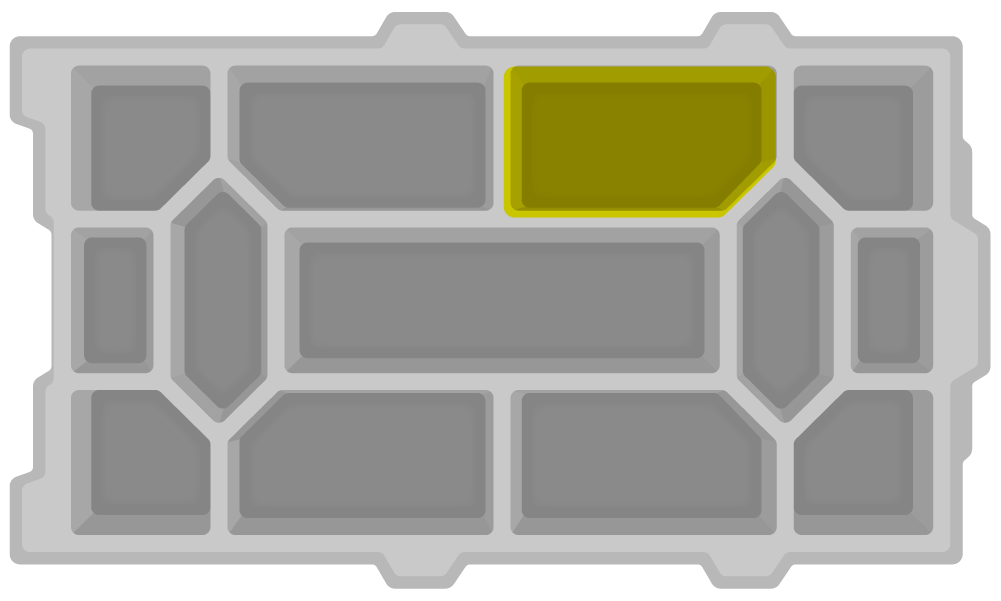

Placeringen av den här delen är markerad i fackets övre högra hörn.

Användbart tips:

Använd VEX V5 metalldelslinjalen från rulers.vex.comför att enkelt skilja på och identifiera de olika skruvstorlekarna.

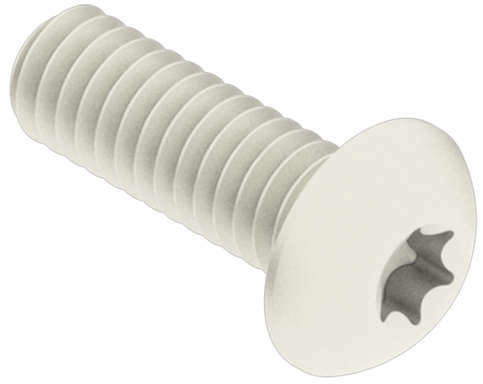

#8-32 x 3/8" stjärnskruv #8-32 x 3/8 tum stjärnskruv. 276-4991-001 100 Kommer i 1 påse med 100

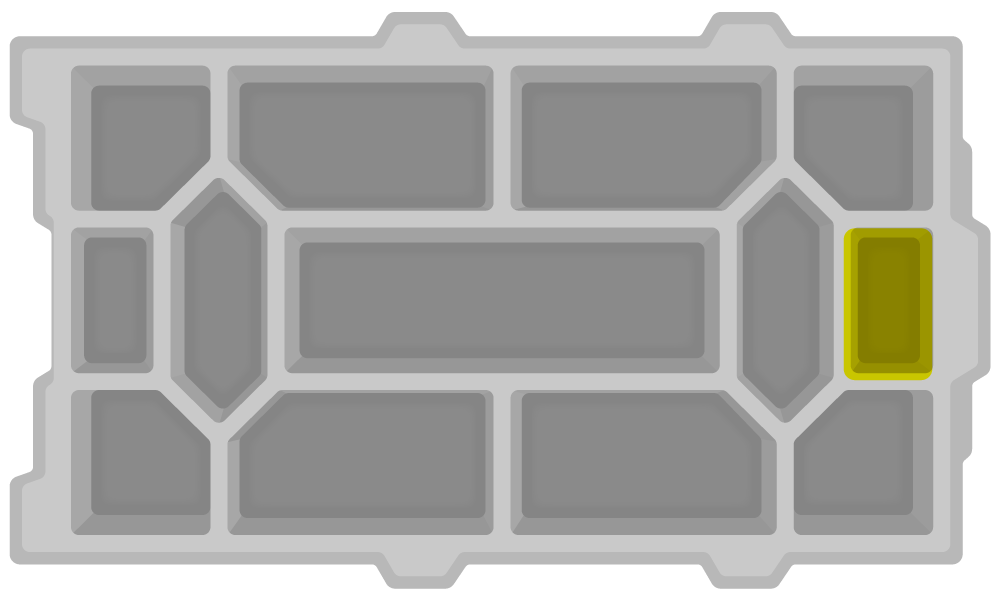

Placeringen av denna del är markerad på brickans högra sida.

Användbart tips:

Använd VEX V5 metalldelslinjalen från rulers.vex.comför att enkelt skilja på och identifiera de olika skruvstorlekarna.
#8-32 x 1/2" stjärnskruv #8-32 x 1/2 tums stjärnskruv. 276-4992-001 300 Kommer i 3 påsar med 100 st

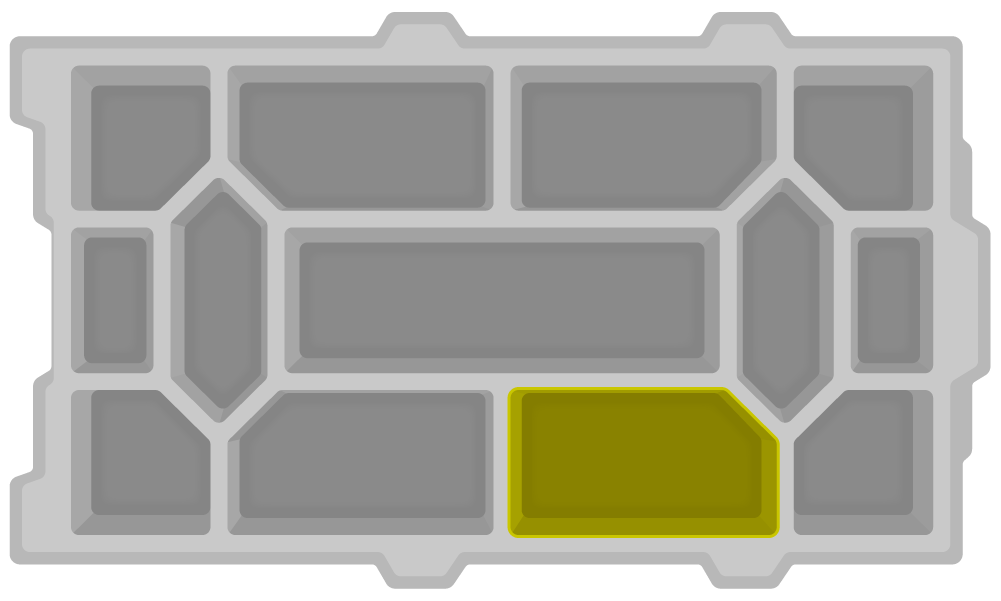

Placeringen av den här delen är markerad i fackets nedre högra hörn.

Användbart tips:

Använd VEX V5 metalldelslinjalen från rulers.vex.comför att enkelt skilja på och identifiera de olika skruvstorlekarna.

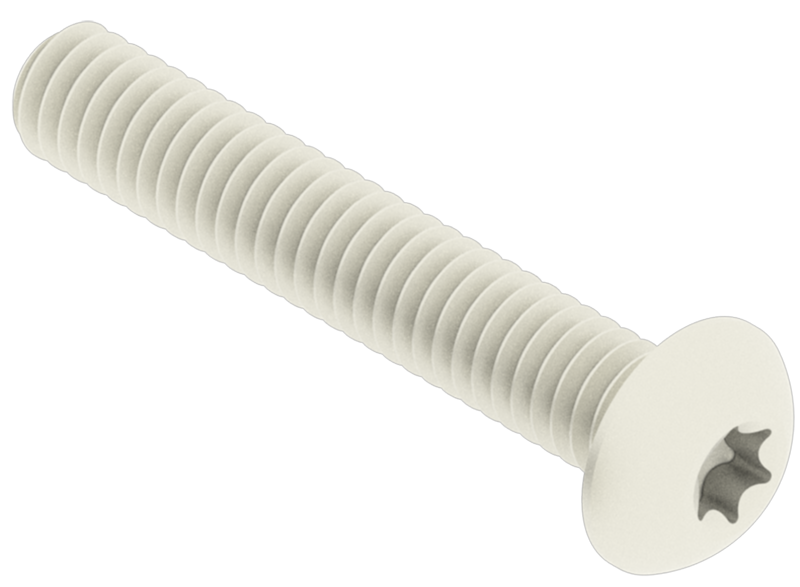

#8-32 x 3/4" stjärnskruv #8-32 x 3/4 tum stjärnskruv. 276-4994-001 100 Kommer i 1 påse med 100

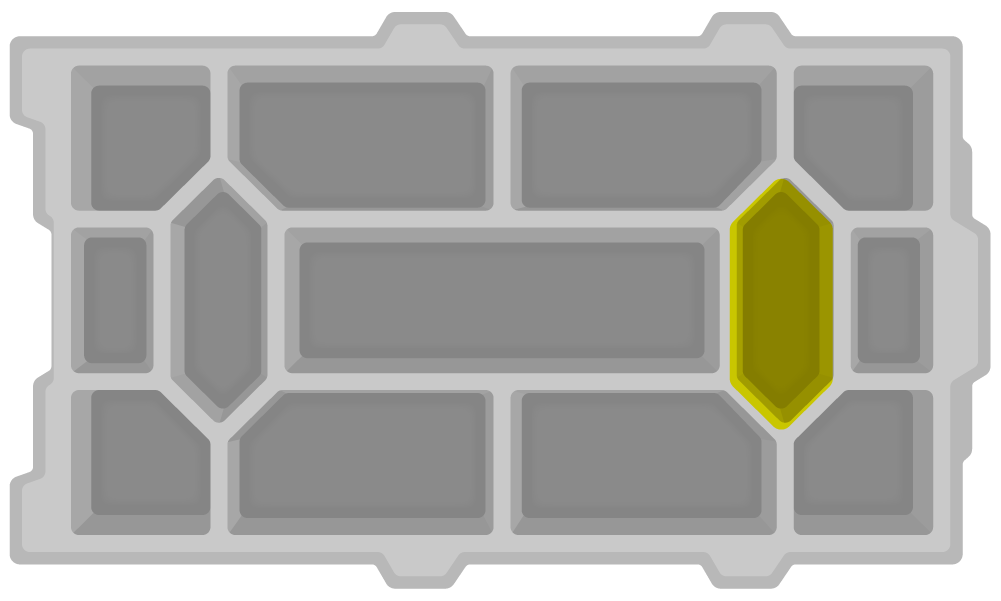

Placeringen av denna del är markerad på brickans högra sida.

Användbart tips:

Använd VEX V5 metalldelslinjalen från rulers.vex.comför att enkelt skilja på och identifiera de olika skruvstorlekarna.
#8-32 x 1.000" stjärnskruv #8-32 x 1 tums stjärnskruv. 276-4996-001 100 Kommer i 1 påse med 100

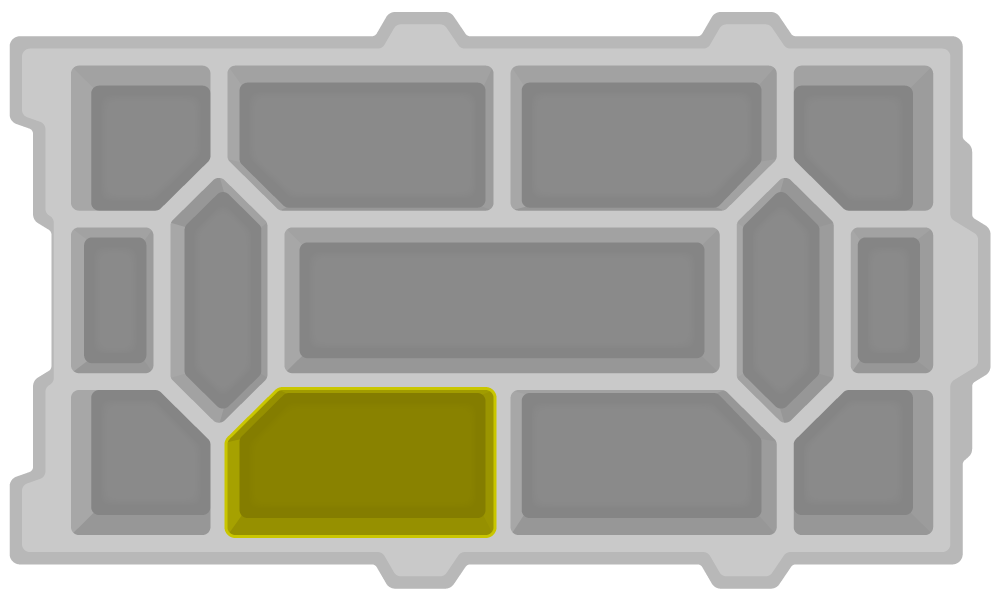

Placeringen av den här delen är markerad i fackets nedre vänstra hörn.

Användbart tips:

Använd VEX V5 metalldelslinjalen från rulers.vex.comför att enkelt skilja på och identifiera de olika skruvstorlekarna.

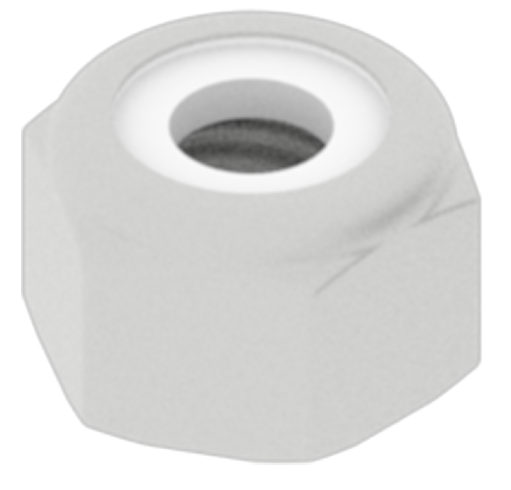

#8-32 Nylockmutter #8-32 Nylockmutter. 275-1027-001 400 Kommer i 4 påsar med 100 st Placeringen av denna del är markerad på undersidan av brickan.

Användbart tips: Spara återförslutningsbara påsar när du dumpar bitar i brickan. Dessa kan användas senare för att organisera delar som kommer i en varierad påse.
Plattlager Plattlager. 100 platta lager finns i denna påse:
276-6820-806

5 Platta lager finns i denna påse:
276-6009-808

Individuellt artikelnummer:
276-1209-001		 105 Kommer i 5 påsar med 20 st.

De sista 5 delarna kommer i denna påse: Ikon för en väska som innehåller tre typer av delar, inklusive de platta lagren. 		Placeringen av denna del är markerad på undersidan av brickan.

Användbart tips: Spara återförslutningsbara påsar när du dumpar bitar i brickan. Dessa kan användas senare för att organisera delar som kommer i en varierad påse.

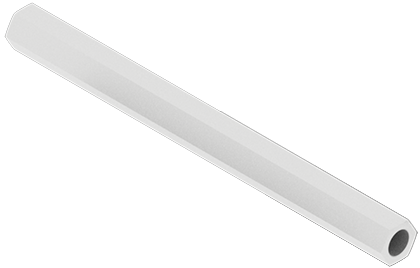

1/2" distans 1/2 tums distans. Denna del levereras i avståndspåsen:
276-7472-802

Individuellt artikelnummer:
275-1014-001

 40 Dessa delar kommer i Standoff-påsen

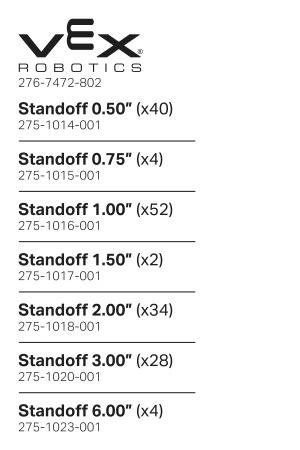

Reservdelslista för en väska som innehåller sju olika längder av distanser.

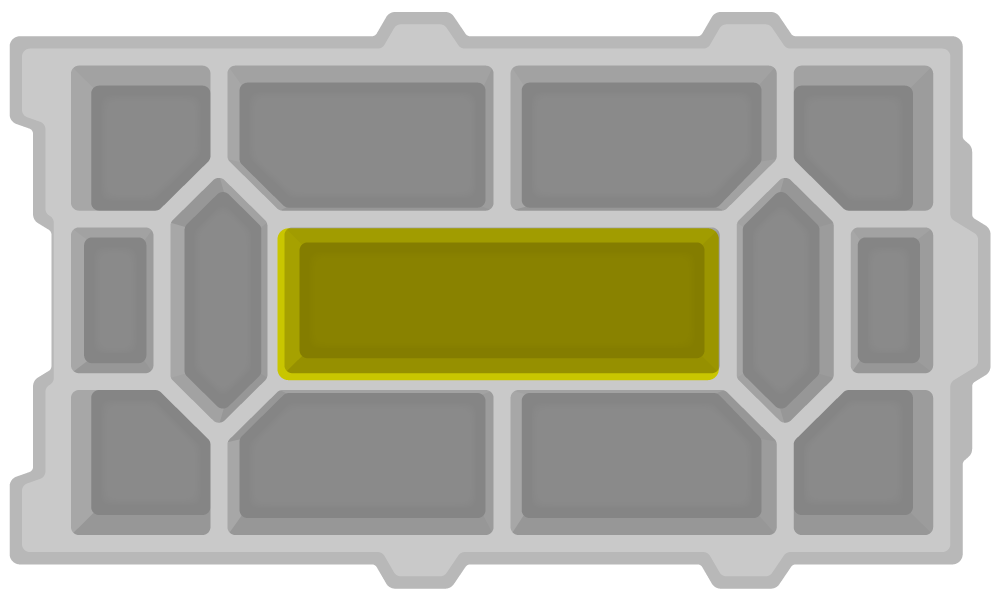

Placeringen av distansdelarna är markerad i mitten av brickan.

Användbart tips: Använd extra zip-påsar från uppackningen tillsammans med tejp och en tuschpenna för att separera distanserna efter storlek i individuella påsar för enkel åtkomst under byggandet. Skriv storleken på distanserna och det individuella artikelnumret på utsidan av varje påse.



Använd VEX V5 metalldelslinjalen från rulers.vex.comför att enkelt skilja på och identifiera de olika avståndshållarnas storlekar.
3/4" distans 3/4 tums distans. Denna del levereras i avståndspåsen:
276-7472-802

Individuellt artikelnummer:
275-1015-001		 4
1,00" distans 2,5 cm distans. Denna del levereras i avståndspåsen:
276-7472-802

Individuellt artikelnummer:
275-1016-001		 52
1,50" distans 1,5 tums distans. Denna del levereras i avståndspåsen:
276-7472-802

Individuellt artikelnummer:
275-1017-001		 2
2,00" distans 2 tums distans. Denna del levereras i avståndspåsen:
276-7472-802

Individuellt artikelnummer:
275-1018-001		 34
3,00" distans 3 tums avståndshållare. Denna del levereras i avståndspåsen:
276-7472-802

Individuellt artikelnummer:
275-1020-001		 28

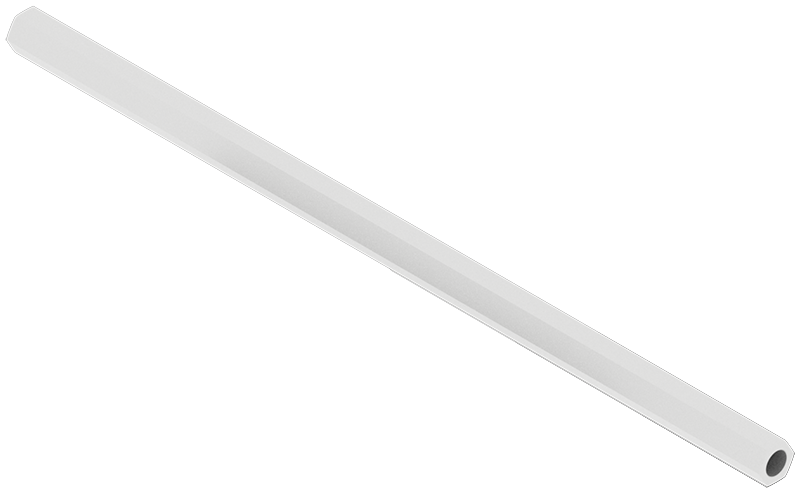

6,00" distans 6 tums avståndshållare. Denna del levereras i avståndspåsen:
276-7472-802

Individuellt artikelnummer:
275-1023-001		 4

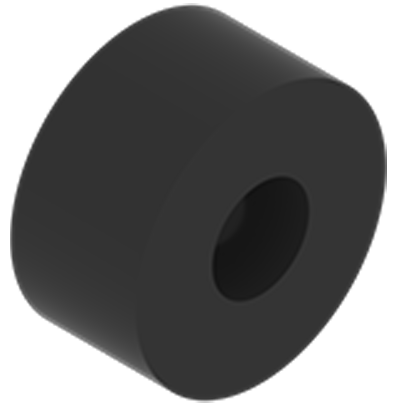

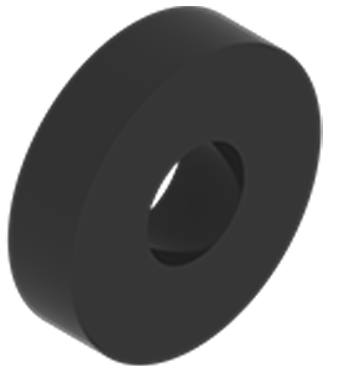

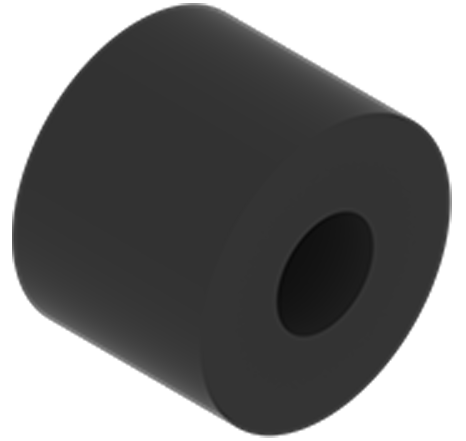

0,125” distansbricka 0,125 tums distans. Denna del levereras i ett varierat paket:
276-6340

Individuellt artikelnummer:
276-5912-001		 30 Kommer i 3 olika förpackningar

Ikon för ett VEX Variety Pack som innehåller nylondistanser.

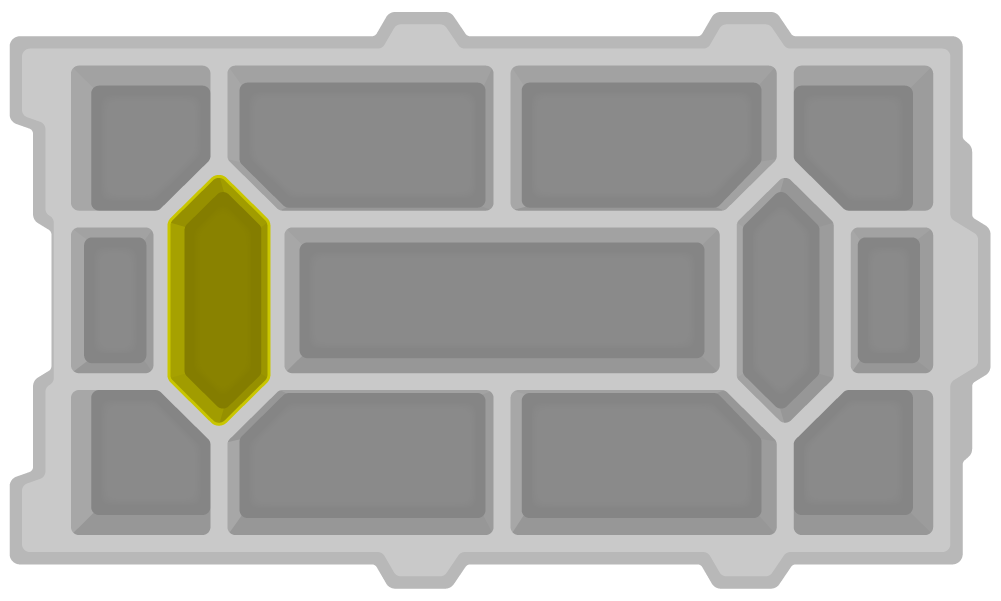

Placeringen av denna del är markerad på brickans vänstra sida.

Användbart tips: Använd extra zip-påsar från uppackningen tillsammans med tejp och en tuschpenna för att separera distanserna efter storlek i individuella påsar för enkel åtkomst under byggandet. Ange storleken på distanserna och det individuella artikelnumret på utsidan av varje påse.



Använd VEX V5 metalldelslinjalen från rulers.vex.comför att enkelt skilja på och identifiera de olika distansstorlekarna.

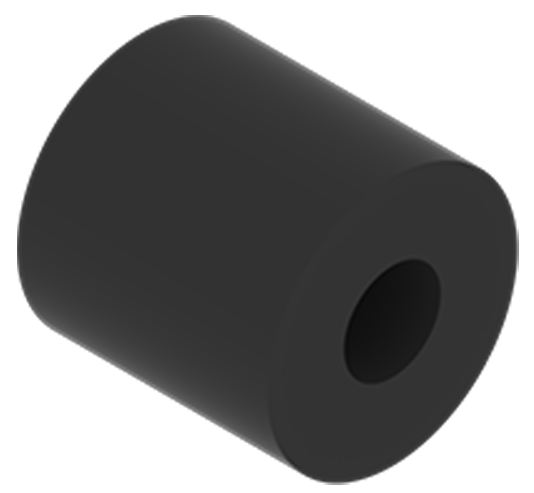

0,25” distansbricka 0,25 tums distans. Denna del levereras i ett varierat paket:
276-6340

Individuellt artikelnummer:
276-5913-001		 30
0,375” distansbricka 0,375 tums distans. Denna del levereras i ett varierat paket:
276-6340

Individuellt artikelnummer:
276-5914-001		 30
0,50” distansbricka 0,5 tums distans. Denna del levereras i ett varierat paket:
276-6340

Individuellt artikelnummer:
276-5915-001		 30

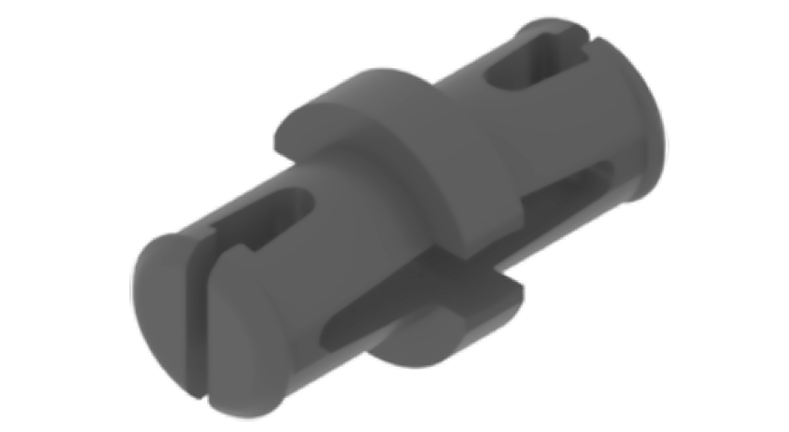

1x1 kontaktstift 1x1 kontaktstift. Denna del levereras i ett paket:
276-7472-801

Individuellt artikelnummer:
228-3616-060		 4 Levereras i 1 förpackning

Dellistan för en väska som innehåller sex olika typer av delar inkluderar de fem som listas här. Den fullständiga listan inkluderar 1x1-kontaktstift, 2x3 rätvinklig balk, dubbel 2x bred, 2x2 hörnkontakt, linjär slid, 1x3 mittlåsbalk och kloväxel. 		Placeringen av denna del är markerad på brickans vänstra sida.

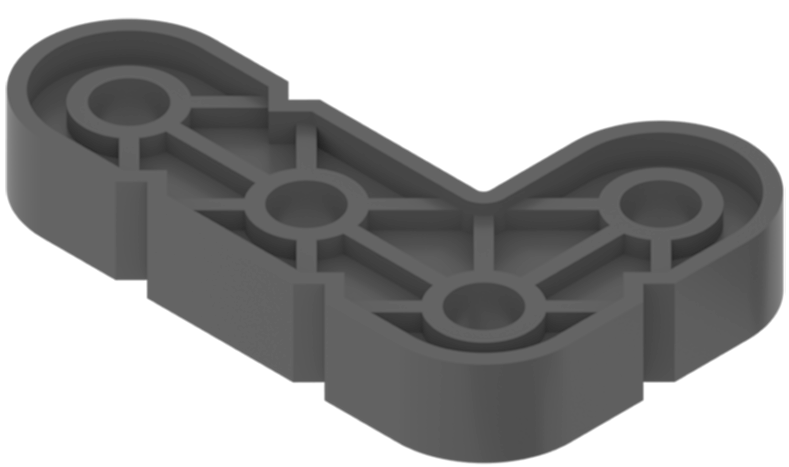

2x3 rätvinklig balk 2x3 rätvinklig balk. Denna del levereras i ett paket:
276-7472-801

Individuellt artikelnummer:
228-3616-145		 2

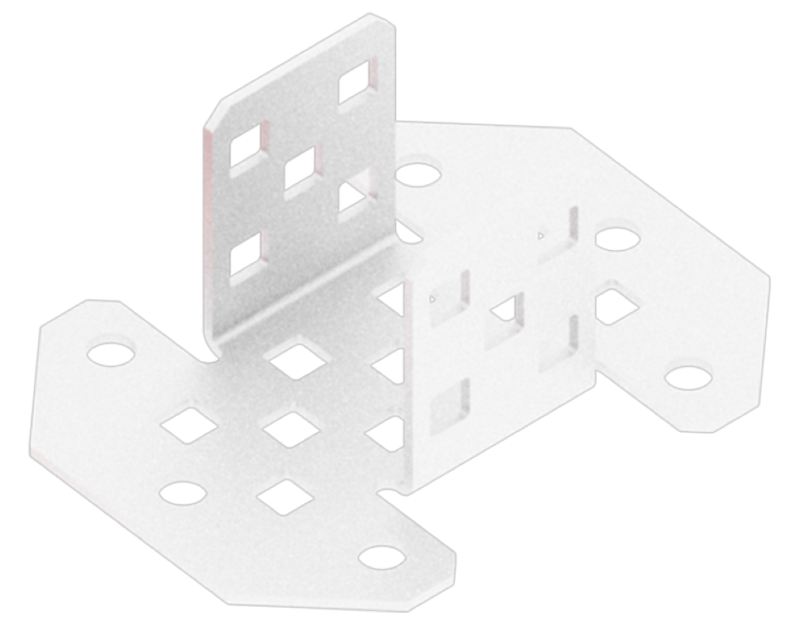

Dubbel 2x bred, 2x2 hörnkoppling Dubbel 2x bred, 2x2 hörnkoppling. Denna del levereras i ett paket:
276-7472-801

Individuellt artikelnummer:
228-3201-220		 1
Linjär glid Linjär bild. Denna del levereras i ett paket:
276-7472-801

Individuellt artikelnummer:
228-3616-217		 1

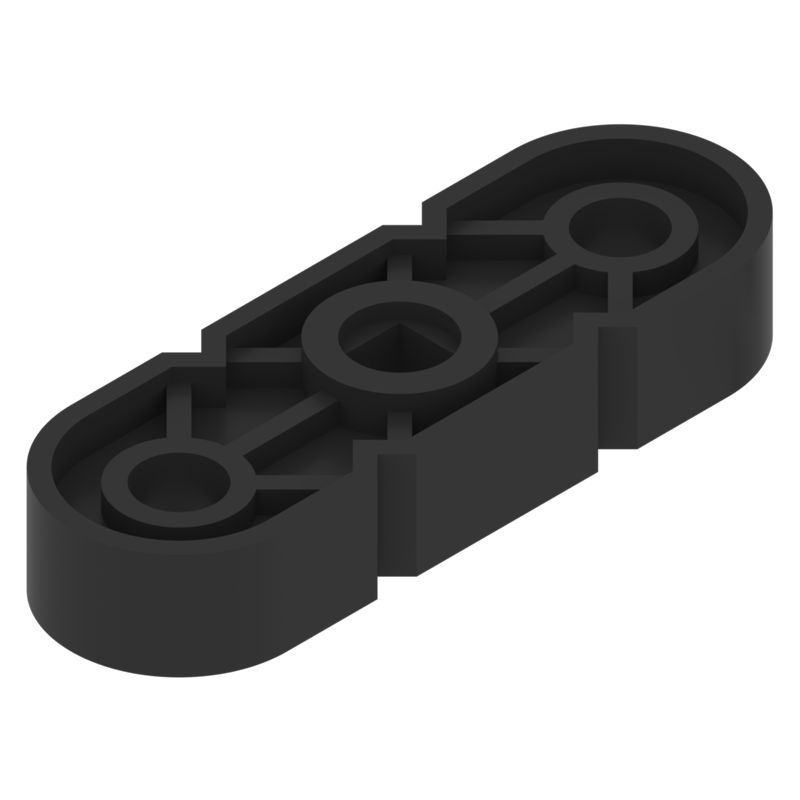

1x3 mittlåsbalk 1x3 mittlåsbalk. Denna del levereras i ett paket:
276-7472-801

Individuellt artikelnummer:
228-3201-1141		 2

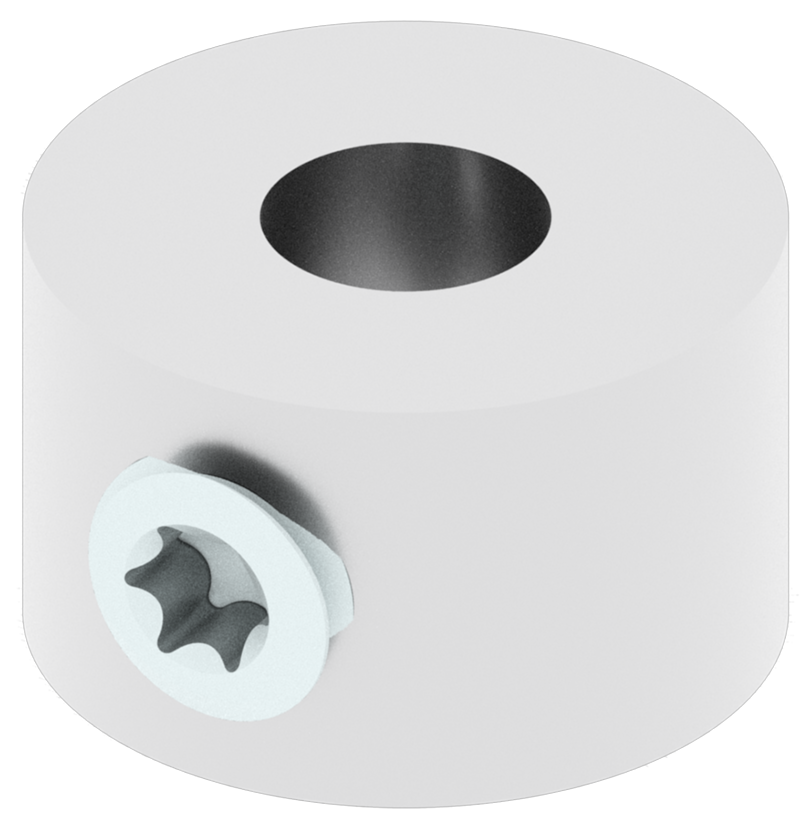

Stjärndrivaxelkrage Stjärndrivaxelkrage. Denna del levereras i påse:
276-6650-806

Individuellt artikelnummer:

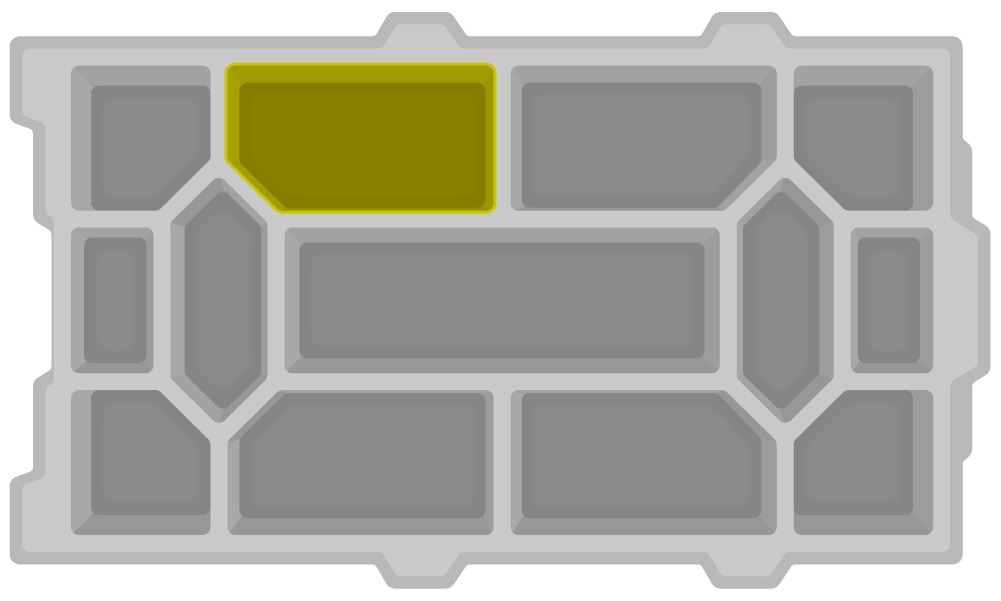

276-6103-000		 96 Kommer i 1 påse med 96 Placeringen av den här delen är markerad i fackets övre vänstra hörn.

Användbart tips: Spara återförslutningsbara påsar när du dumpar bitar i brickan. Dessa kan användas senare för att organisera delar som kommer i en varierad påse.

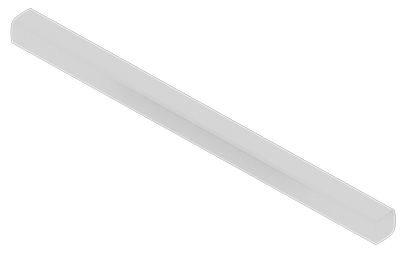

1” eller Drivaxel 1 tum eller 2x drivaxel. Denna del levereras i ett varierat paket:
228-6871-800

Individuellt artikelnummer:
288-2500-117		 20 Kommer i 5 olika förpackningar

Etikett på ett variantpaket med delar som kallas Foundation Add-on Kit Shafts.

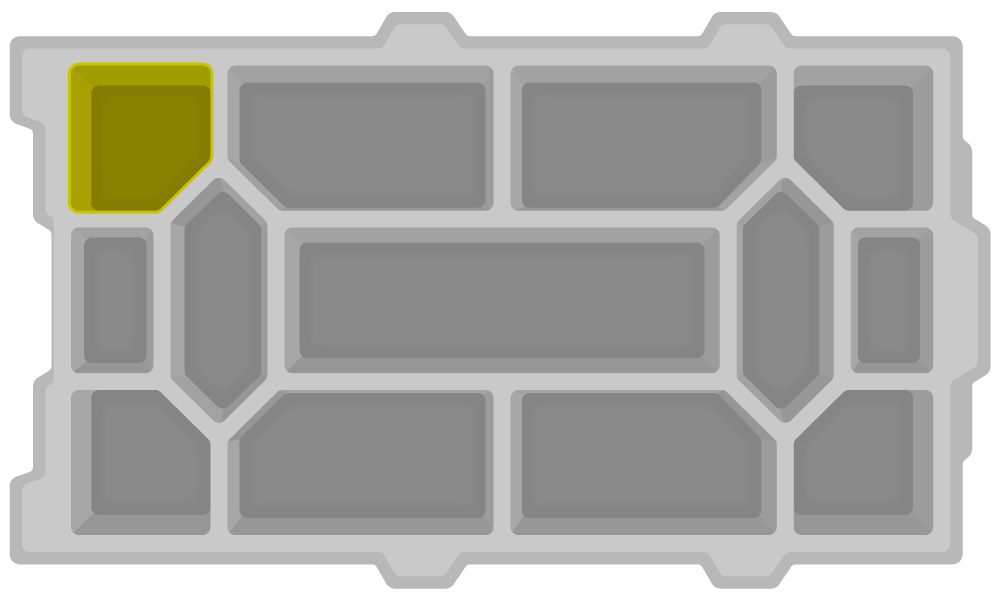

Placeringen av den här delen är markerad i fackets övre vänstra hörn.

Användbart tips: Använd extra zip-påsar från uppackningen tillsammans med tejp och en tuschpenna för att separera distanserna efter storlek i individuella påsar för enkel åtkomst under byggandet. Ange storleken på distanserna och det individuella artikelnumret på utsidan av varje påse.



Använd VEX V5 metalldelslinjalen från rulers.vex.com för att enkelt skilja och identifiera de olika axelstorlekarna.
2” eller Drivaxel 2 tum eller 4x drivaxel. Denna del levereras i ett varierat paket:
228-6871-800

Individuellt artikelnummer:
288-2500-120		 30
3” eller Drivaxel 3 tums eller 6x drivaxel. Denna del levereras i ett varierat paket:
228-6871-800

Individuellt artikelnummer:
288-2500-122		 20
4” eller Drivaxel 4 tums eller 8x drivaxel. Denna del levereras i ett varierat paket:
228-6871-800

Individuellt artikelnummer:
288-2500-124		 10

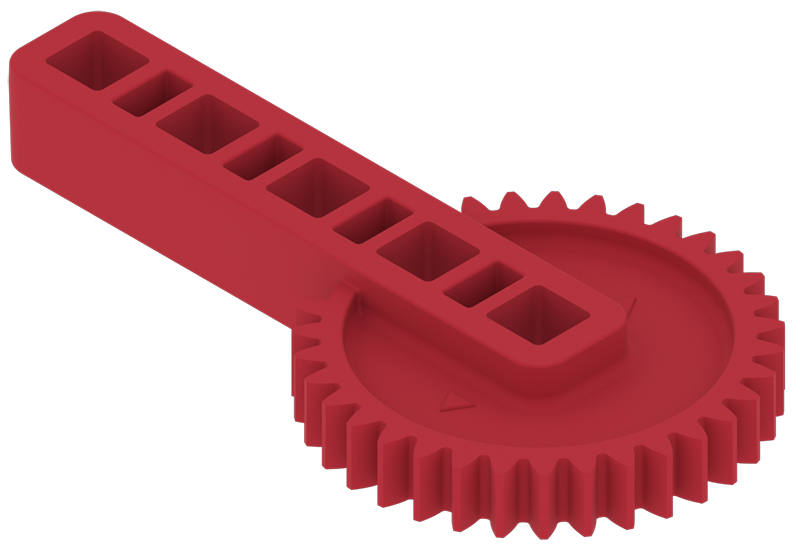

Kloväxel vev Kloväxelvev. Denna del levereras i ett paket:
276-7472-801

Individuellt artikelnummer:
276-6010-003		 3 Levereras i 1 variantförpackning

Reservdelslista för en väska som innehåller sex olika typer av delar, inklusive Claw Gear Crank. 		Placeringen av den här delen är markerad i fackets övre högra hörn.
6T höghållfast kedjehjul

Obs: Denna del övergår för närvarande från grönt till rött.		 6T högstyrkadrev. Både den äldre gröna versionen och den nya röda versionen visas. Denna del levereras i ett paket:
276-3876

Individuellt artikelnummer:
276-2252-003		 8 Levereras i 1 förpackning

Etikett för höghållfasta 6-tandade kedjehjul, 8-pack. 		Placeringen av den här delen är markerad i fackets övre högra hörn.

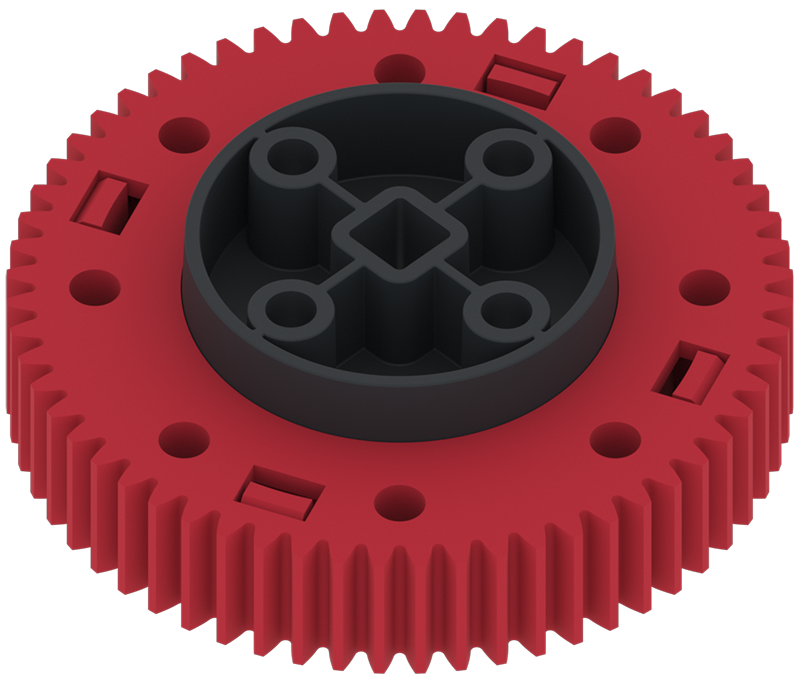

Kugghjulsmetallinsats Kugghjul i metall. Denna del levereras i tre paket
276-3880
276-3881
276-3876

Individuellt artikelnummer:
276-2250-005		 84 Levereras i 4 förpackningar med högstyrka 30-tänders kedjehjul.

Label for the High Strength 30-Tooth Sprocket 4-Pack.

Levereras i 1-förpackning med högstyrka 6-tänders kedjehjul.

Label for the High Strength 6-Tooth Sprocket 8-Pack.

De levereras också i två förpackningar med högstyrka axelinsats.

Etikett för höghållfast axelinsatssats. 		Placeringen av den här delen är markerad i fackets övre högra hörn.

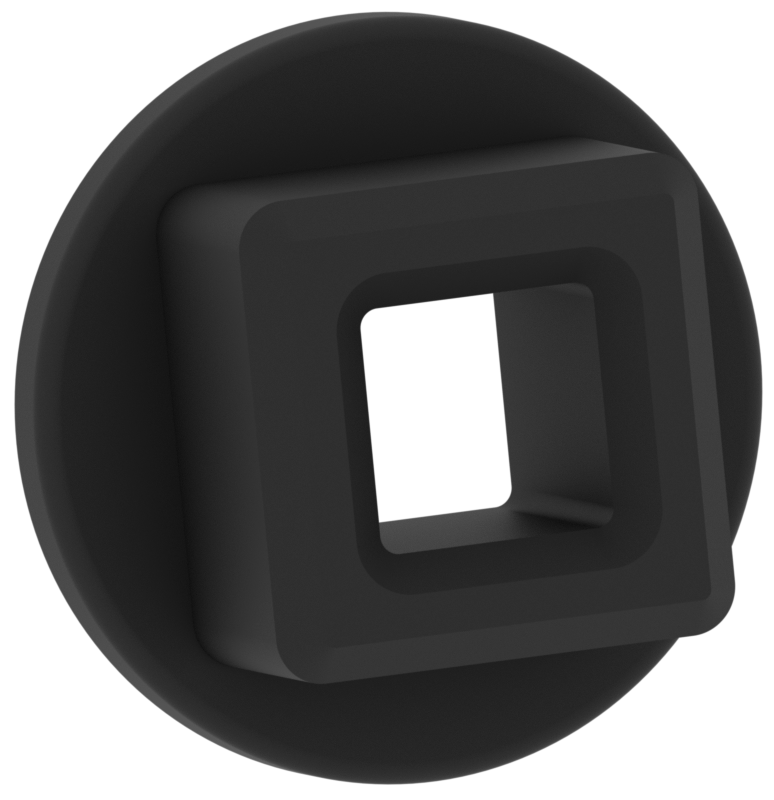

Höghållfast växelinsats Höghållfast kugghjulsinsats. Denna del levereras i tre paket:
276-3880
276-3881
276-3876

Individuellt artikelnummer: 276-2250-006		 84

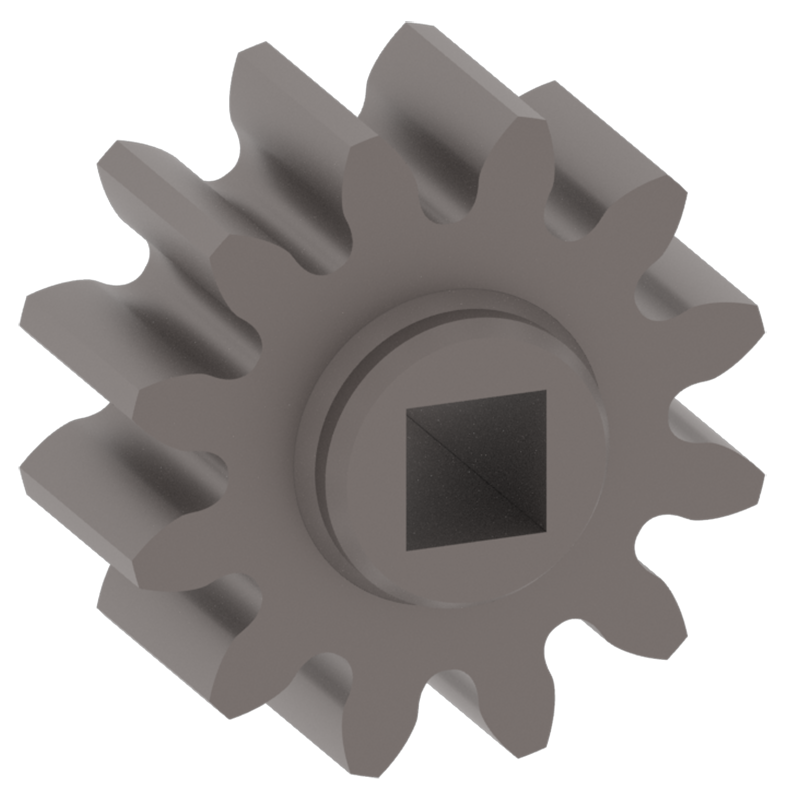

12T växel HS-insats 12T växel HS-insats. Denna del levereras i ett varierat paket:
276-6009-808

Individuellt artikelnummer:
276-2250-007		 1 Levereras i 1 påse med extra delar

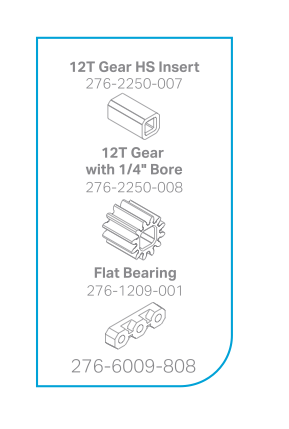

Etikett för en påse som innehåller tre typer av delar, 12T-växel HS-insats, 12T-växel med 1/4 tums borrning och platt lager. 		Placeringen av den här delen är markerad i fackets övre högra hörn.
12T höghållfast växel med ¼” borrning 12T höghållfast växel med 1/4 tums borrning. Denna del levereras i ett varierat paket:
276-6009-808

Individuellt artikelnummer:
276-2250-008		 1

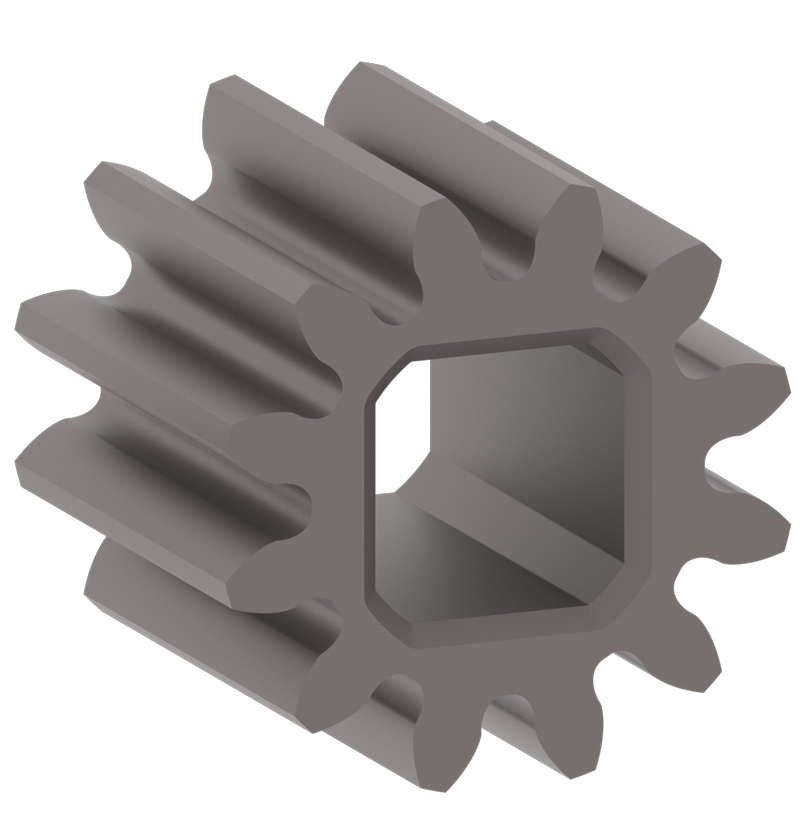

12T metallväxel 12T metallväxel. 6010-011 12 Levereras i 1 påse med 12 (märkta 276-7368) Placeringen av den här delen är markerad i fackets övre högra hörn.

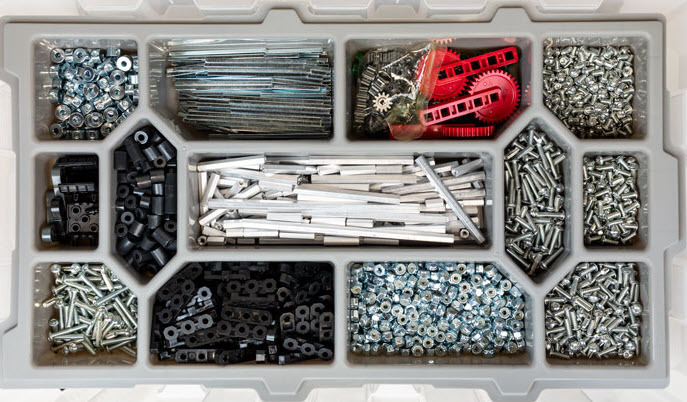

När alla delar från arbetscellspaketet har placerats i facket till förvaringsfack 1 kommer facket att se ut så här på bilden (välj bilden för att göra den större).

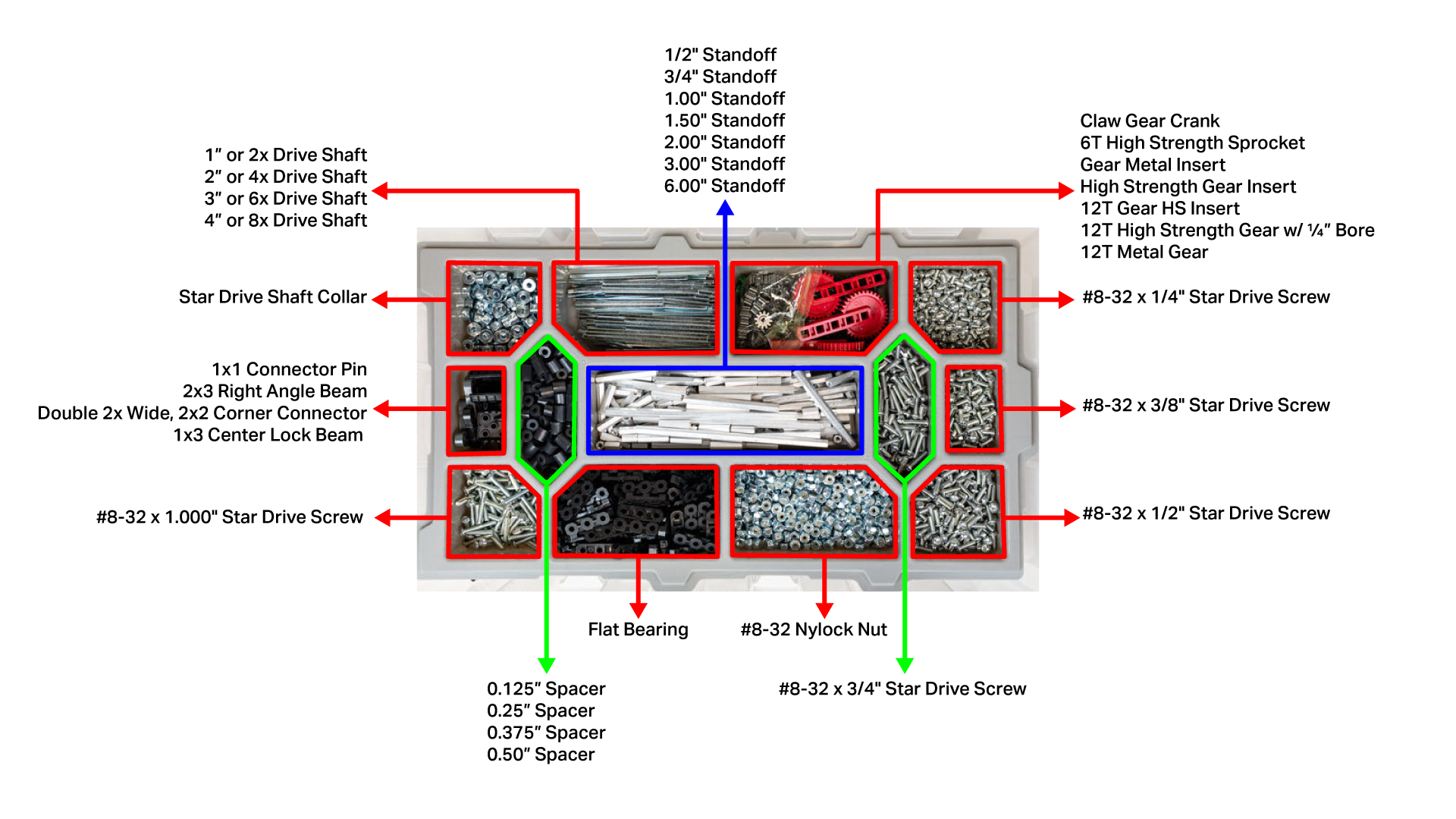

Diagram över förvaringsfack 1, sett uppifrån och ner, med varje sektion markerad och dess ingående delar listade. Det finns totalt 13 sektioner i brickan.

Förvaringsfack 1: Bas

Del Bild Artikelnummer Kvantitet Väskanteckningar Plats

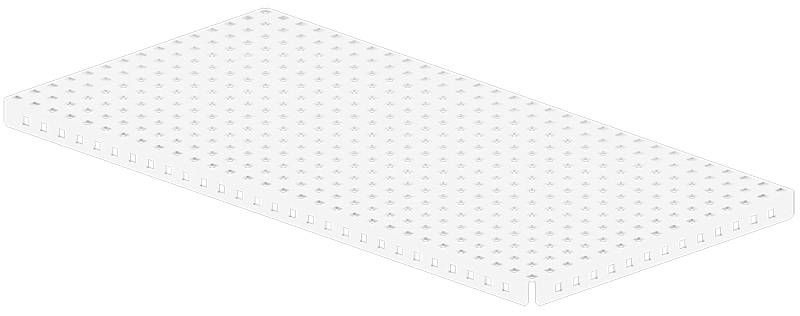

15x30 bottenplatta 15x30 bottenplatta. 276-1341 3 Dessa kommer i tre lådor med två bottenplattor.

Du måste öppna en av dessa lådor när du organiserar din förvaringslåda för att skapa två uppsättningar med tre.		 Denna del finns i botten av förvaringslådan.

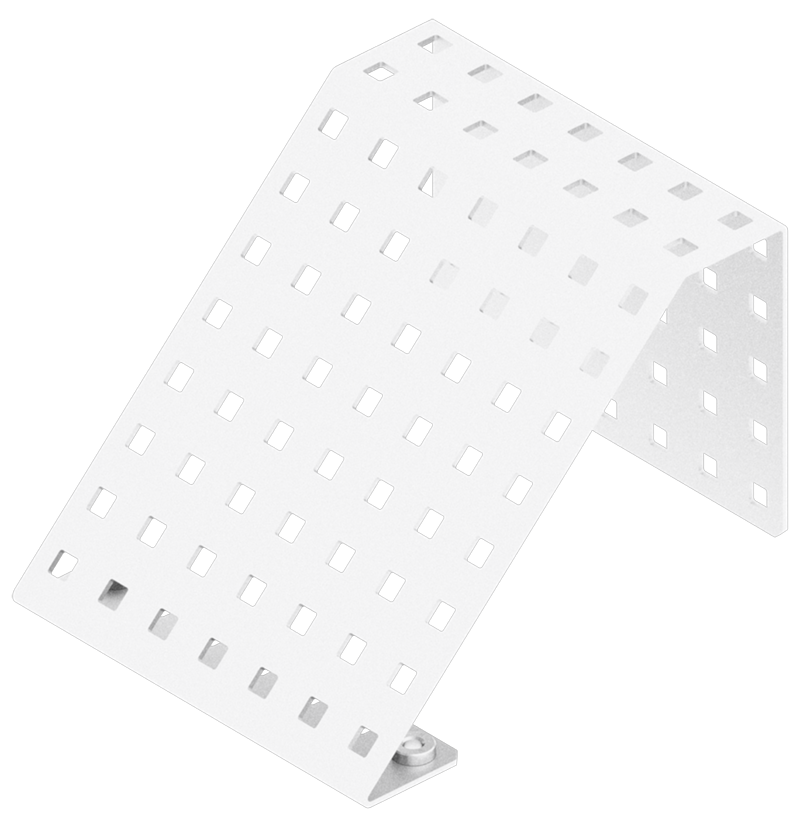

Skivmatare - botten Skivmatare - botten. Denna del levereras i detta paket:
276-7720

Individuellt artikelnummer:
276-7720-001		 1 Levereras i 1 påse

Etikett för en påse som innehåller de två skivmatardelarna. 		Denna del finns i botten av förvaringslådan.
Skivmatare - Topp Skivmatare - Topp. Denna del levereras i detta paket:
276-7720

Individuellt artikelnummer:
276-7720-002		 1

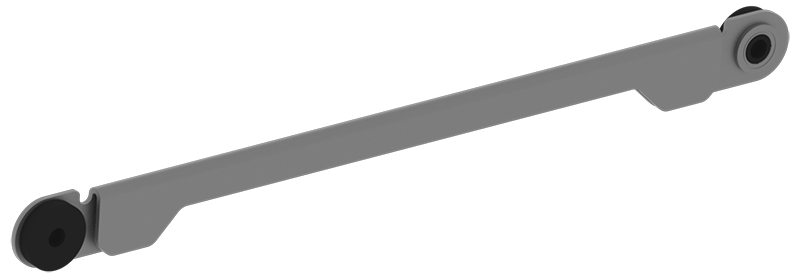

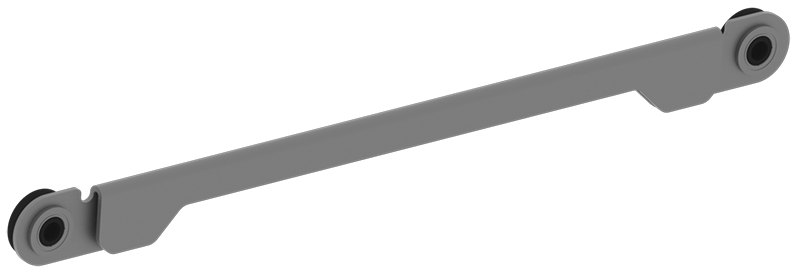

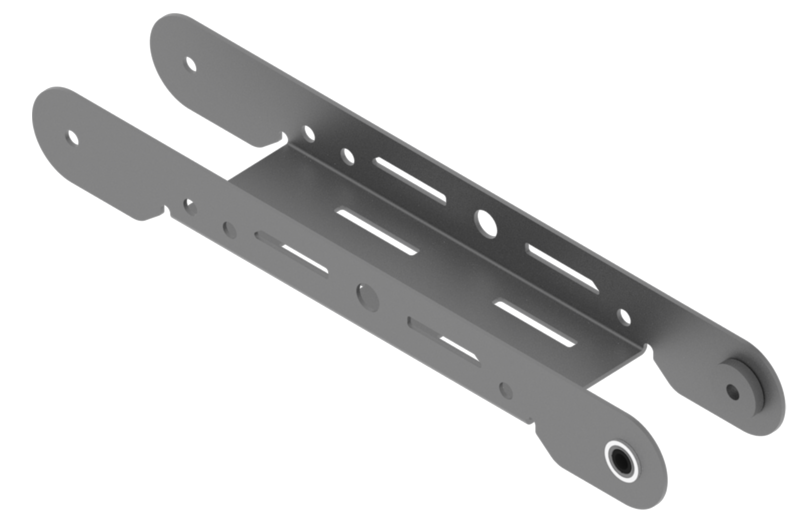

Armstång Armstång. Denna del levereras i detta paket:
276-7151

Individuellt artikelnummer:
276-7151-500		 2 Levereras i 1 påse

Etikett för en påse som innehåller robotarmssatsens delar. 		Denna del finns i botten av förvaringslådan.
Armstång 2 Armstång 2. Denna del levereras i detta paket:
276-7151

Individuellt artikelnummer:
276-7151-501		 1

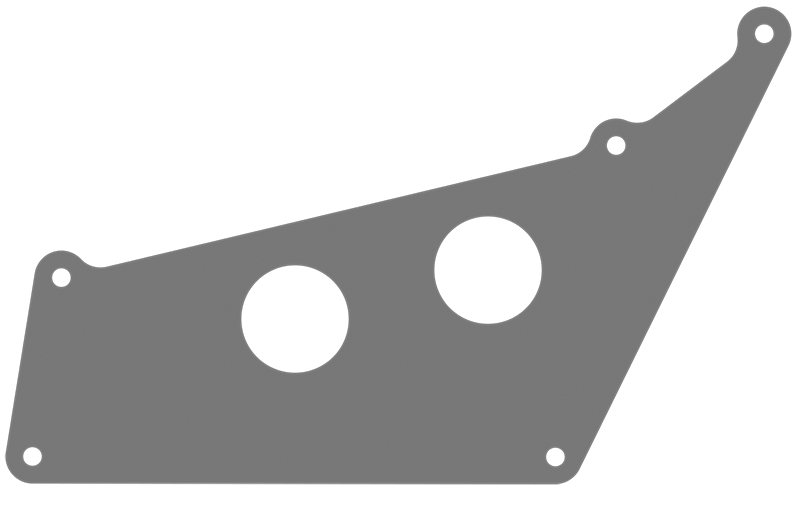

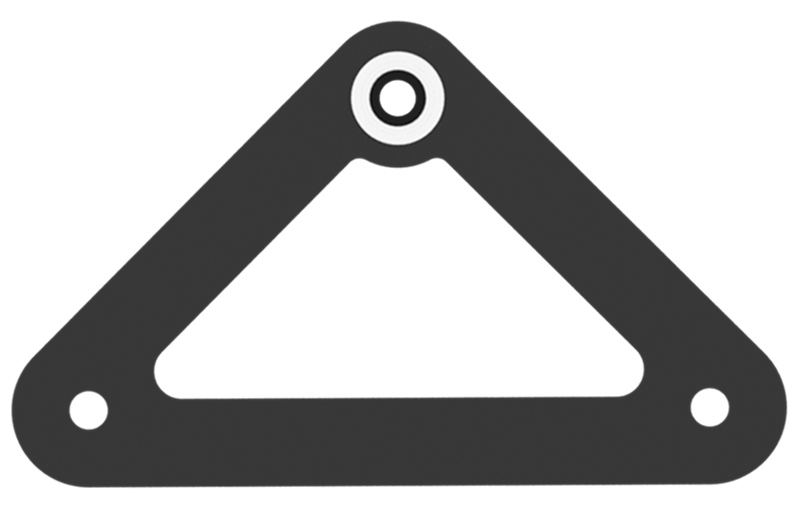

Armöverföringsplatta Armöverföringsplatta. Denna del levereras i detta paket:
276-7151

Individuellt artikelnummer:
276-7151-600		 1

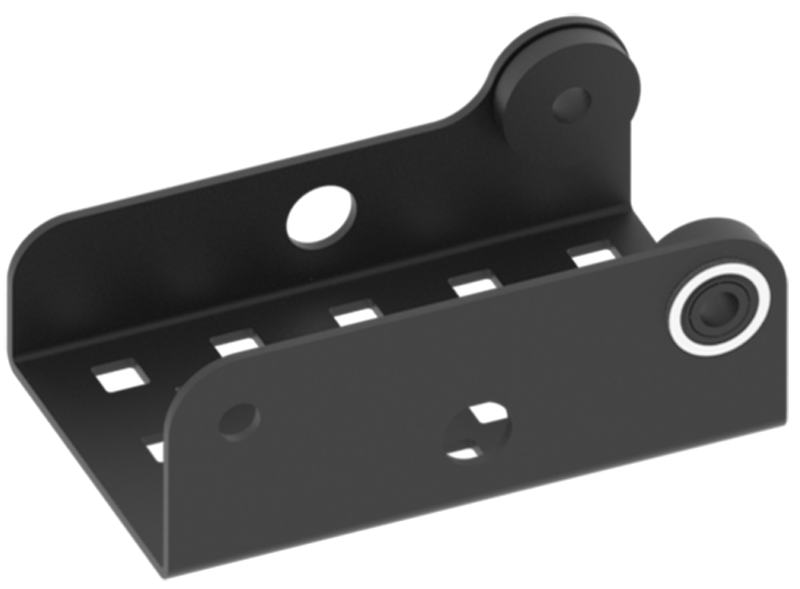

Armled 3 Armled 3. Denna del levereras i detta paket:
276-7151

Individuellt artikelnummer:
276-7151-006		 1
Arm Mastering Jig Armmastering-jigg. Denna del levereras i detta paket:
276-7151

Individuellt artikelnummer:
276-7151-011		 1

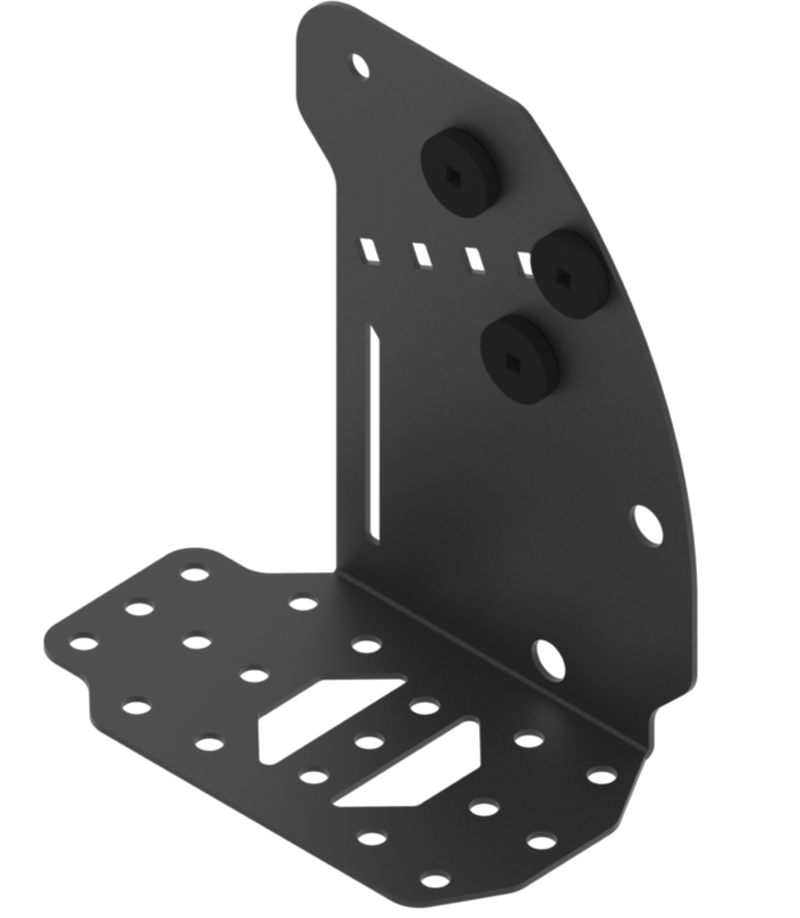

Armled 1 - Vänster Armled 1 - Vänster. Denna del levereras i detta paket:
276-7151

Individuellt artikelnummer:
276-7151-100		 1
Armled 1 - Höger Armled 1 - Höger. Denna del levereras i detta paket:
276-7151

Individuellt artikelnummer:
276-7151-200		 1
Armled 2 Armled 2. Denna del levereras i detta paket:
276-7151

Individuellt artikelnummer:
276-7151-300		 1
Armled 4 Armled 4. Denna del levereras i detta paket:
276-7151

Individuellt artikelnummer:
276-7151-400		 1

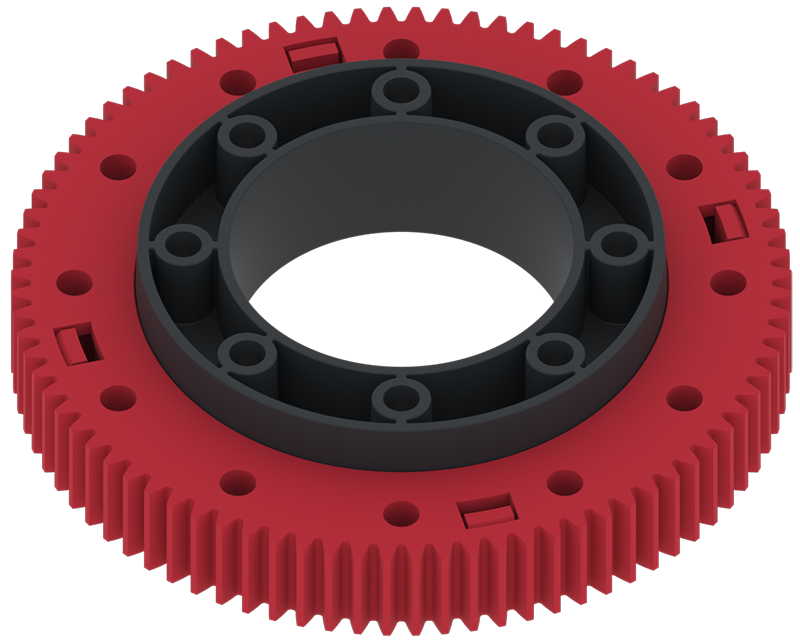

Skivspelarens lagersats Stort skivspelarelager. Denna del levereras i detta paket:
276-5652

Individuellt artikelnummer:
276-5652-000		 1 Levereras i 1 påse

Etikett för en påse som innehåller delarna till skivspelarens lagersats. 		Denna del finns i botten av förvaringslådan.
Skivspelarens lagersats Liten skivspelare. Denna del levereras i detta paket:
276-5652

Individuellt artikelnummer:
276-5652-004		 1
Skivspelarens lagersats Monteringsfäste för skivspelare. Denna del levereras i detta paket:
276-5652

Individuellt artikelnummer: 276-5652-007		 1
Torrsuddande yta Torrsuddbar yta. 276-7157-006 1 Denna whiteboardyta smälter enkelt in i lådans väggar eftersom den är genomskinlig.

Se till att hålla utkik efter den på sidorna av lådan eller längs botten.		 Denna del finns i botten av förvaringslådan.

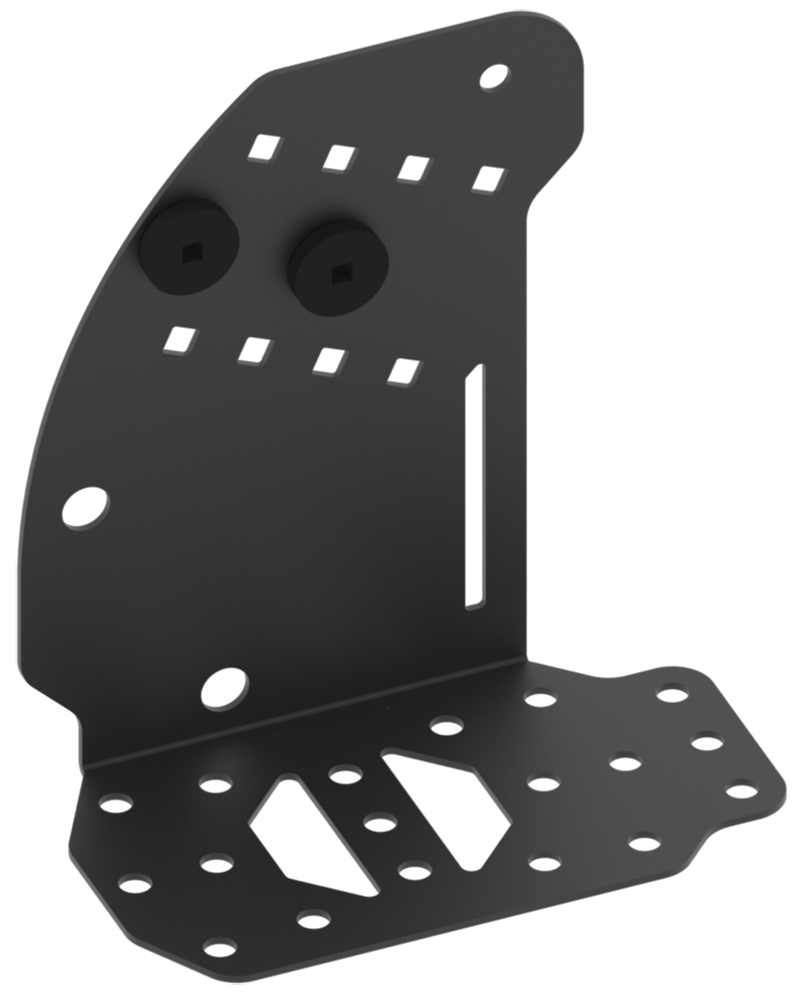

Robotens hjärnmonteringsenhet Robothjärnmonteringsenhet. 276-7152-002 1 Kommer i 1 påse med 1 Denna del finns i botten av förvaringslådan.

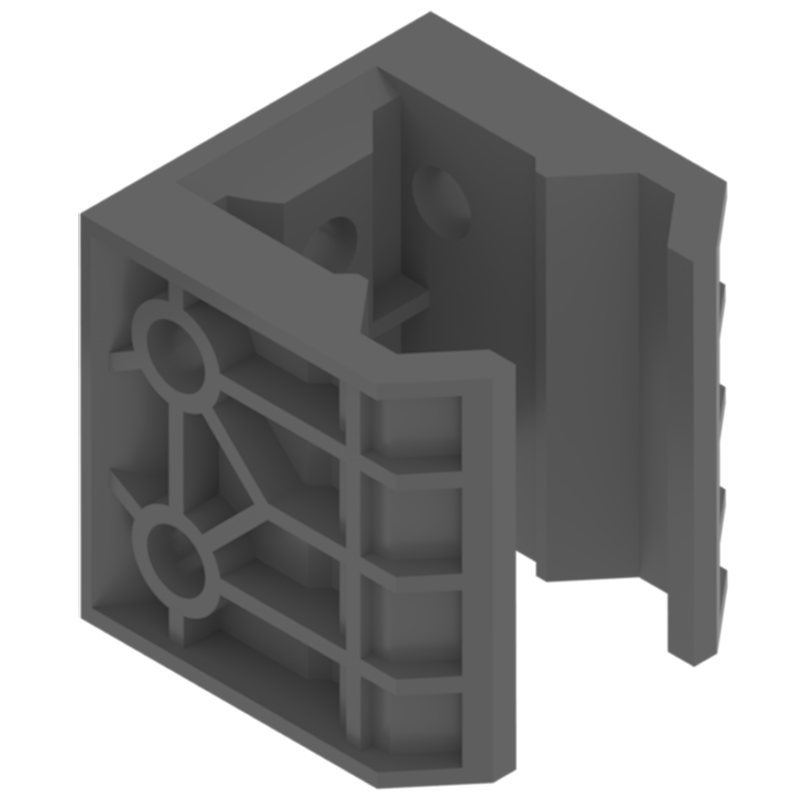

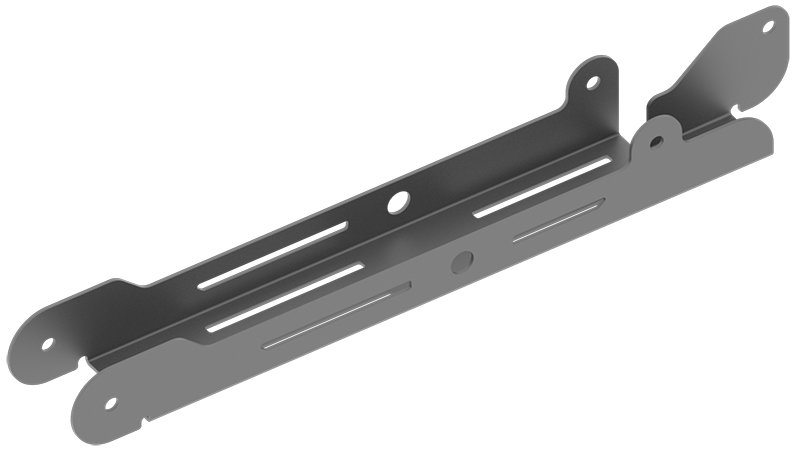

Ingångs- och utgångstransportörfäste Ingångs- och utgångstransportörfäste. 276-7153-001 8 Kommer i 1 påse med 8 Denna del finns i botten av förvaringslådan.

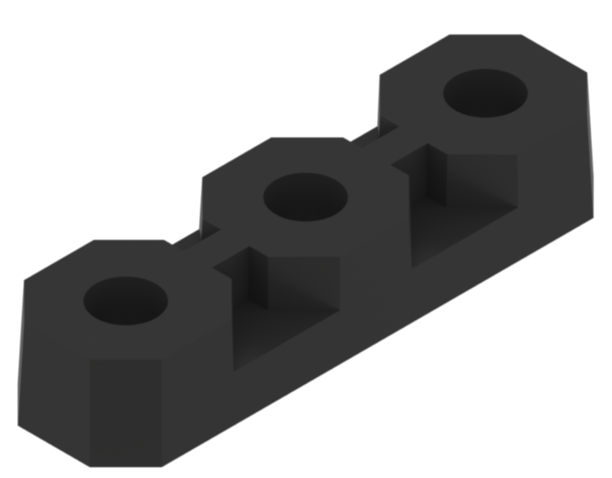

Vinkelpars kil Vinkelpars kil. 276-2578-001 8 Kommer i 1 påse med 8 Denna del finns i botten av förvaringslådan.

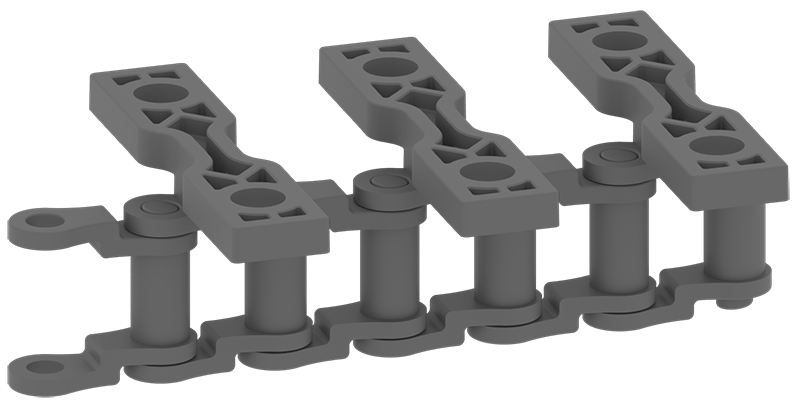

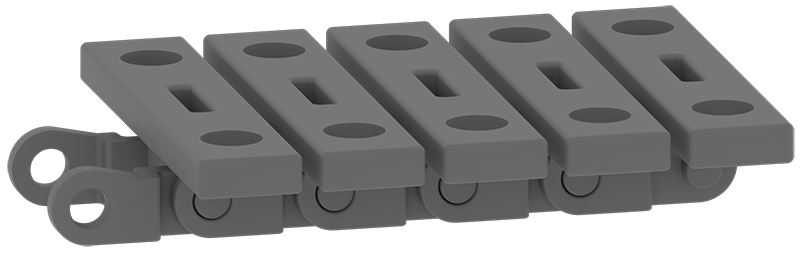

Höghållfast transportkedja Höghållfast transportkedja. 276-7141 6 kedjor Levereras i flera påsar med 6 kedjor.

Endast en påse behövs för låda 1.

De andra påsarna placeras i låda 3.		 Denna del finns i botten av förvaringslådan.

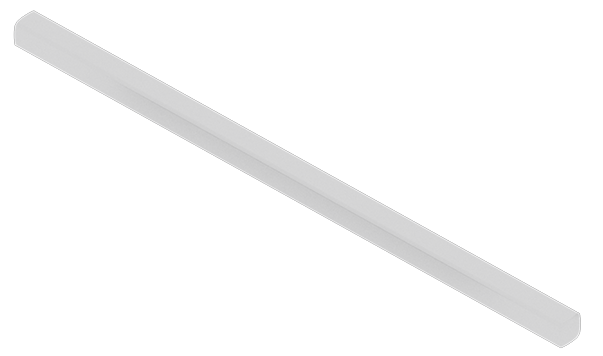

1x25 stålstång 1x25 stålstång. 275-1141-001 8 Kommer i 1 påse med 8 Denna del finns i botten av förvaringslådan.

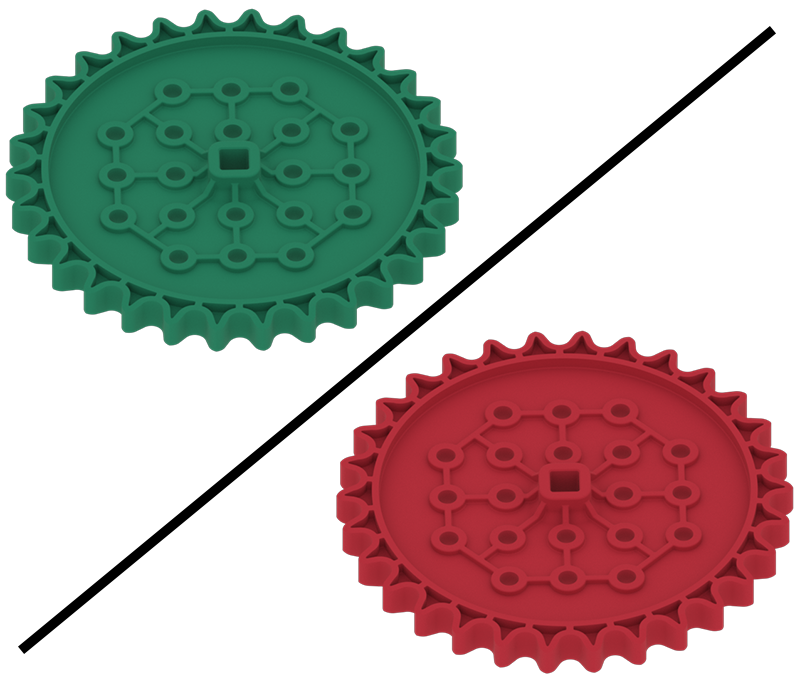

30T Höghållfast Kedjehjul

Obs: Denna del övergår för närvarande från grönt till rött.		 30T höghållfast kedjehjul. Både den äldre gröna versionen och den nya röda versionen visas. Denna del levereras i ett paket:
276-3880

Individuellt artikelnummer:
276-2252-007		 4 Levereras i paket med höghållfasta 30-tänders kedjehjul.

Label for the High Strength 30-Tooth Sprocket 4-Pack.

Endast ett av dessa paket behövs för behållare 1.

De andra paketen placeras i behållare 3.		 Denna del finns i botten av förvaringslådan.
Höghållfast kedjefästeslänksats Länksats för höghållfast kedjefäste. 276-7578 6 länkar Levereras i flera påsar med 6 länkar.

Endast en påse behövs för låda 1.

De andra påsarna placeras i låda 3.		 Denna del finns i botten av förvaringslådan.


När alla delar från arbetscellssatsen har placerats i basen av förvaringsfack 1 kommer basen att se ut som på den här bilden.

Vy uppifrån och ner av botten av förvaringslåda 1 för att illustrera hur delarna ska packas.

For more information, help, and tips, check out the many resources at VEX Professional Development Plus

Last Updated:
