Bygga med V5 Workcell - Del 3: Struktur – VEX bibliotek

Att montera VEX V5 Workcell är en rolig och lärorik aktivitet.

Diagram över V5-arbetscellsuppställningen för CTE (karriär- och teknisk utbildning), som illustrerar arrangemanget av komponenter och anslutningar som krävs för effektiv drift i en laboratoriemiljö.

Diagram som illustrerar installationen av V5-arbetscellen för CTE (karriär- och teknisk utbildning), som visar placeringen av komponenter och anslutningar som krävs för drift.

Bygginstruktionerna som finns i sökavsnittet i V5 Workcell STEM Labs innehåller dellistor och detaljerade illustrationer som vägleder eleven med monteringen.

Vad är V5-strukturen?

V5-strukturen består av alla plast- och metalldelar som finns på V5-arbetscellen och som utgör plattformen, fästena, markörhållaren, robotarmen och kontakterna som håller ihop dem alla.

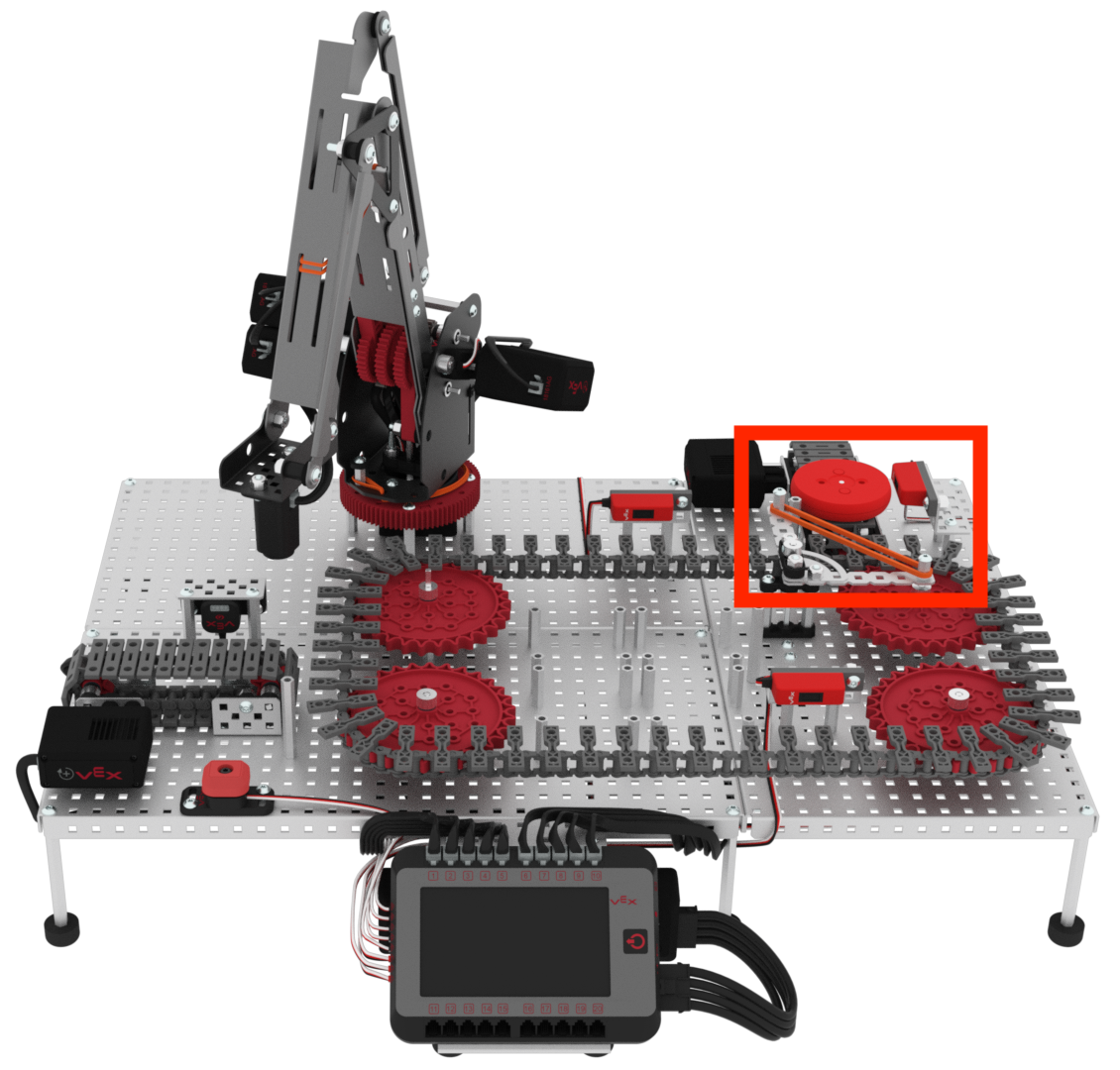

Diagram över V5-arbetscellsuppställningen för labb 10, som illustrerar arrangemanget av komponenter och anslutningar för yrkes- och teknisk utbildning.

Tips och tricks när du arbetar med V5-strukturen

Tabell över artikelnummer för att konfigurera V5 Workcell i karriär- och teknisk utbildning (CTE)-kontext, som visar olika komponenter och deras motsvarande identifierare.

Bygginstruktionerna som ingår i V5 Workcell STEM Labs inkluderar artikelnummer på artikellistan och på de detaljerade monteringsillustrationerna. Detta kan bidra till att säkerställa att byggaren använder rätt delar vid montering, samt ange kvantiteten för hur många av en viss del som behövs. Det gör monteringen enklare att samla alla delar som behövs innan man påbörjar ett steg i bygginstruktionerna.

Diagram över V5 Workcell-uppsättningen för CTE (karriär- och teknisk utbildning), som illustrerar arrangemanget av komponenter och anslutningar för optimal funktionalitet. Diagram som illustrerar installationen av en V5-arbetscell för yrkes- och teknisk utbildning, som visar komponenter och deras placering för optimal funktionalitet.

De VEX-verktyg som används för att dra åt fästelement inkluderar skiftnycklar, stjärnskruvnycklar och stjärnskruvmejslar. Star Drives finns i två storlekar. T15 Star Drive är den större av de två och används med skruvarna som finns i V5 Workcell Kit. T8 Star-drevet är mindre och används för att dra åt ställskruvarna i axelhylsor.

Närbild av en skruvavståndsmutter som används i V5 Workcell-uppsättningen för yrkes- och teknisk utbildning, som visar dess design och funktioner för monteringsändamål.

Skruvarna, distansstyckenoch muttrar kan monteras med handkraft för att ansluta dem. Dock måste skiftnycklar och stjärnnycklar användas för att dra åt dessa fästelement. Genom att använda V5-fästelement får du mer information som hjälper dig att montera din bygge.

En avskalad skruv kan vara ett problem under montering, men det finns några tips för att ta bort avskalade V5-skruvar.

Bild som visar olika motorinsatser för V5 Workcell-installationen inom yrkes- och teknisk utbildning, som illustrerar de olika typerna och konfigurationerna som finns tillgängliga för användning i robotprojekt.

Dra inte åt skruvarna i V5 Smart Motor #8-32 gängade insatserför hårt. Detta kan skada insatserna.

Diagram som illustrerar korrekt installation av en V5-arbetscell, med markeringar av områden där komponenterna ska undvikas för hårt åtdragna, relevant för yrkes- och teknisk utbildning.

Dra inte åt Nylock-muttrarna på svängpunkterna för hårt. För hårt åtdragande kommer att göra att förbindelsen mellan en vridpunkt kärvar och inte roterar lätt.
