VEX GO är ett enkelt byggsystem som gör det möjligt för elever i årskurs tre till fem att bygga många pedagogiska projekt. Dess flexibilitet och funktion kan även användas i högre kvaliteter.

En elev som arbetar med VEX GO-element i en klassrumsmiljö.

Den här artikeln kommer att introducera dig till de delar som gör att du kan ansluta andra VEX GO-delar till varandra.

Nålar

Stift är små plastdelar som används för att bygga VEX GO-projekt. Det finns fyra olika typer av nålar: röda nålar, gröna nålar, rosa nålar och grå nålar.

Röda nålar

Diagram över en röd nålsbit, med pilar som pekar och märker dess fläns och pinnar.

De röda stiften är den vanligaste kontakten för VEX GO-systemet. Dessa stift har två runda tappar separerade av en fläns.

Diagram över en röd nålbit som förbinder en grön balk med en vit platta genom att länka dess pinnar genom bitarnas runda hål.

Röda stift gör att två delar med runda hål kan anslutas till varandra, till exempel en grön balk till en vit platta.

Gröna nålar

Diagram över en grön nålbit, med en etikett som visar att en av dess pinnar är dubbelt så lång som en röd nål.

Gröna nålar är väldigt lika de röda nålarna. Emellertid har ena sidan av en grön nål en pinne som är dubbelt så lång som en röd nål.

Diagram över tre balkdelar som fästs på en grön stiftdel.

Den längre pinnen möjliggör anslutning av två nivåer av plastdelar på ena sidan av den gröna pinnen och en tjocklek av en plastdel på den andra. Till exempel kan ena sidan av den gröna stiften sättas in i en svart stor balk. En orange balk kan sättas in på andra sidan av stiftet. Sedan kan en rosa stråle sättas in ovanpå den orangea strålen.

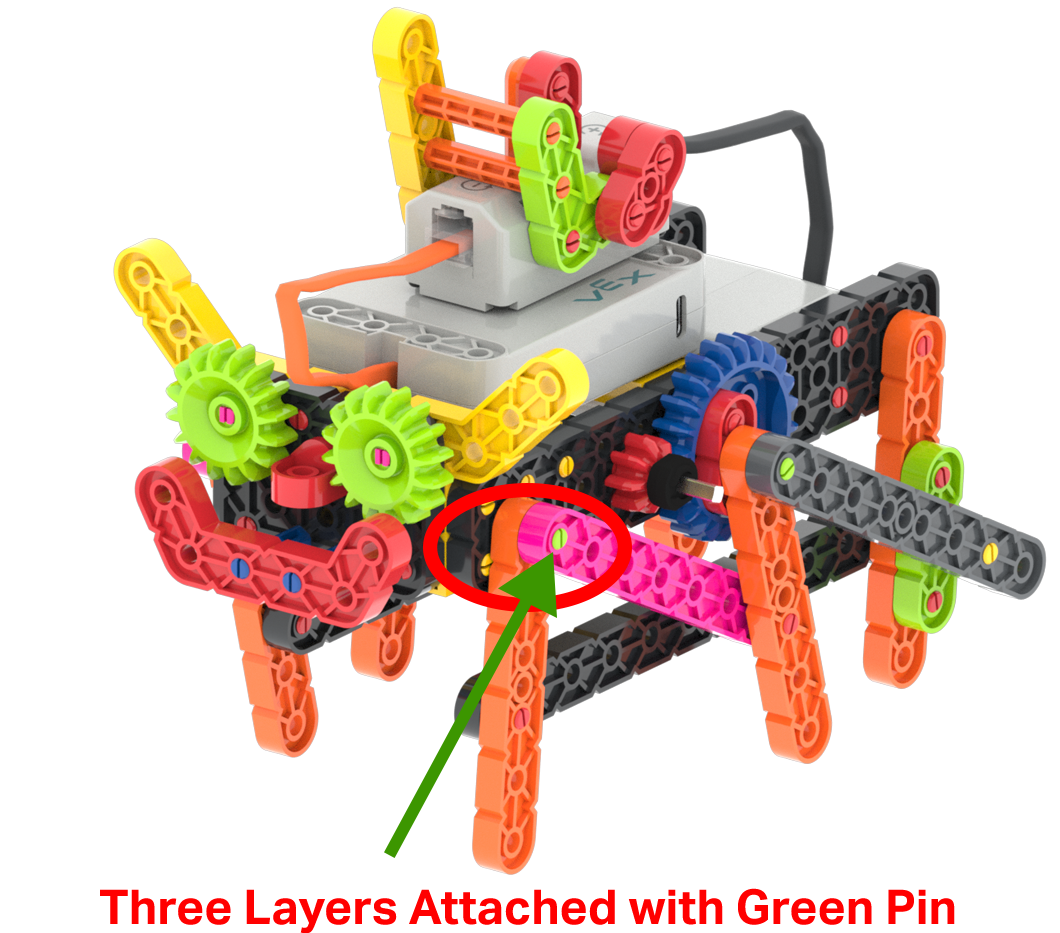

Diagram över VEX GO Crawler-konstruktionen med en av dess leder inringad och markerad som tre lager av delar fästa med en grön nål.

Detta gör att alla tre lager av delar kan fästas tillsammans.

Rosa nålar

Diagram över en rosa nålbit, med etiketter som visar att den har en sektion som är en fyrkantig pinne, en sektion som är en rund pinne och sedan en mössa i änden.

En rosa nål har några speciella funktioner. Den har ett lock för att hindra den från att glida genom ett runt hål. Den har en rund sektion som gör att den kan föras in i ett runt hål och den har en fyrkantig tapp som gör att den kan föras in i ett fyrkantigt hål.

Diagram över en rosa nål som förs in genom en blå balk och in i det fyrkantiga hålet på ett blått hjul, vilket säkrar den på plats utan att begränsa dess rotation.

Till exempel kan en rosa nål föras in genom en blå stråle och dess lock hindrar den från att passera igenom. Den rosa nålens runda område passar i hålet på den blå strålen och den fyrkantiga pinnen kan passa i det fyrkantiga hålet på ett blått kugghjul, vilket gör att kugghjulet kan snurra fritt.

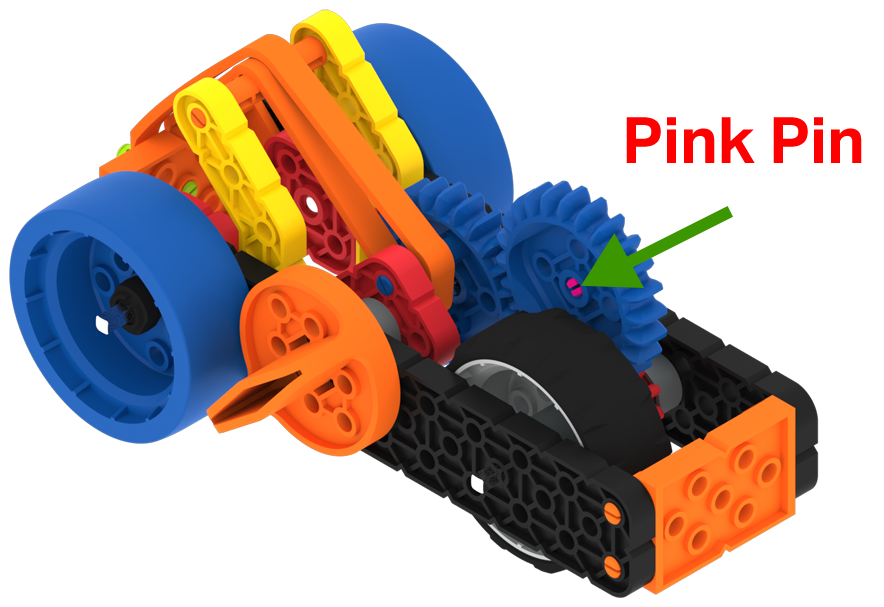

Diagram över en VEX GO Super Car-bygge med den rosa pinne-delen som säkrar en blå växel utropad med en pil.

I Supercar-projektet tillåter den rosa stiftet det blå kugghjulet att snurra fritt och överföra kraft från gummibandet till det grå hjulet.

Grå nålar

Diagram över en grå nålsdel, med etiketter som visar att den har en sektion som är en fyrkantig pinne, en sektion som är en rund pinne och sedan en fläns före en annan fyrkantig pinnesektion.

En grå nål har en fyrkantig pinne med en fläns, sedan en rund sektion och en fyrkantig pinne.

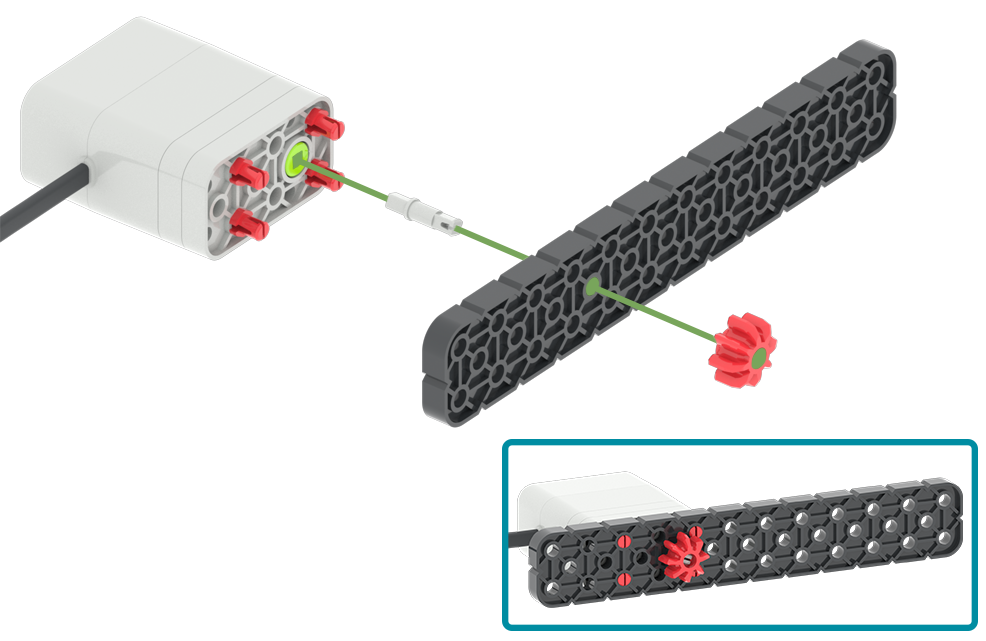

Diagram över en grå stift som förs in genom en svart stor balk för att ansluta ett rött kugghjul till en motor, samtidigt som motorn fortfarande låter det röda kugghjulet snurra.

Den grå stiftets funktioner gör att den kan sättas in i en motor eller en ratt som tvingar stiftet att snurra. Den grå stiften kan passera genom ett runt hål i en del och sedan in i det fyrkantiga hålet i en annan del.

Till exempel kan en grå nåls fyrkantiga pinne med en fläns föras in i en motor och sedan genom en svart stor balk. På andra sidan av den svarta stora balken kunde ett rött kugghjul sättas in på den fyrkantiga pinnen på den grå stiftet. Detta gör att motorn kan snurra det röda kugghjulet.

Avstånd

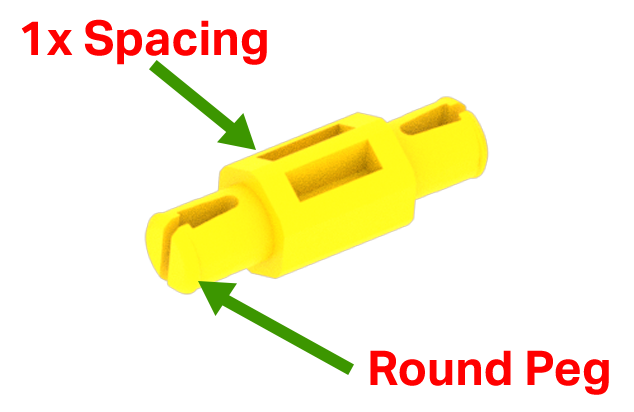

Diagram över en gul distansdel, med etiketter som visar att den har en rund pinne på vardera sidan om en distanssektion som är lika tjock som en plastdel.

Vid byggprojekt med VEX GO-systemet behövs ibland mer utrymme mellan delarna. Distanser är kontakter som gör att detta kan hända. Distanser har en rund tapp i varje ände och en mittsektion som ger ett avstånd mellan delarna.

Diagram över alla distansdelar i VEX GO-kitet.

Det finns tre olika storlekar på distanser. Dessa inkluderar:

Den gula avståndshållaren har ett avstånd på en tjocklek av en plastdel.
Den blå avståndshållaren har ett avstånd på två tjocklekar av plastdelar.
Den orangea avståndshållaren har ett avstånd på fyra tjocklekar av plastdelar.

Diagram över en VEX GO-robotarmskonstruktion med avståndsdelarna på ögonsensorfästet markerade i en röd cirkel.

Avståndet mellan delarna kan vara mycket viktigt för ditt projekt. Du kan till exempel använda två gula distanser mellan en gul vinkelstråle och en gul kontakt. Detta gör att du kan fästa en ögonsensor så att den är centrerad i mitten av ditt robotarmsprojekt.

Kontakter

Diagram som visar användningen av kontaktdon för att ansluta delar parallellt eller i 90-graders vinkel.

Kontakter är mycket hjälpsamma delar. De låter dig koppla ihop två delar. Dessa anslutningar kan vara i 90-graders vinkel mot varandra eller parallella med varandra.

Diagram över en gul kopplingsdel, med etiketter som visar att den har två runda pinnar förskjutna med 90 grader från 5 runda hål.

Kontakterna har runda hål och pinnar.

90-graders kontakter

Diagram över alla kontaktdelar i VEX GO-kitet.

90-graderskontakter finns i tre storlekar. Dessa inkluderar:

Röda kontakter har en pinne och ett hål. Detta gör att dessa kontakter kan rotera.
Gula kontakter har fem hål och två pinnar.
Blå kontakter har sex hål och två pinnar. Blå kontakter är ett hål längre än gula kontakter.

Diagram över gula kontakter som används för att fästa en VEX GO-bygge i 90-graders vinkel till en kvadrat med fältplattor.

Att sammankoppla delar i 90 graders vinkel är en mycket viktig funktion för VEX GO-systemet. Till exempel kan två gula kontakter användas för att ansluta en grå stor stråle i 90 graders vinkel till en platta för att skapa en bas för ditt robotarmsprojekt.

Parallella kontakter

Diagram över båda parallellkontaktdelarna i VEX GO-kitet.

Parallella kontakter finns i två storlekar. Dessa inkluderar:

Gröna kontakter har två pinnar på varje sida och två hål mellan pinnarna.
Orangea kontakter har två pinnar på varje sida och sju hål mellan pinnarna.

Diagram över en VEX GO Super Car-byggnation med den orangea kontakten som förbinder två svarta stora balkar markerad.

Parallella kontakter kan vara mycket användbara vid byggprojekt med VEX GO-systemet. Till exempel kan du separera två parallella svarta stora balkar med en orange kontakt när du bygger ditt superbilsprojekt.

Att göra anslutningar mellan delar med VEX GO-systemet är roligt och enkelt med hjälp av stift, distanser och kontakter. De kommer att hjälpa dig att skapa den fysiska kopplingen mellan delarna för att förverkliga din fantasi.
