Byggsystemet VEX GO är ett enkelt och roligt sätt för elever i årskurs 3-5 att bygga många pedagogiska projekt. Dess flexibilitet och funktion kan även användas i högre kvaliteter.

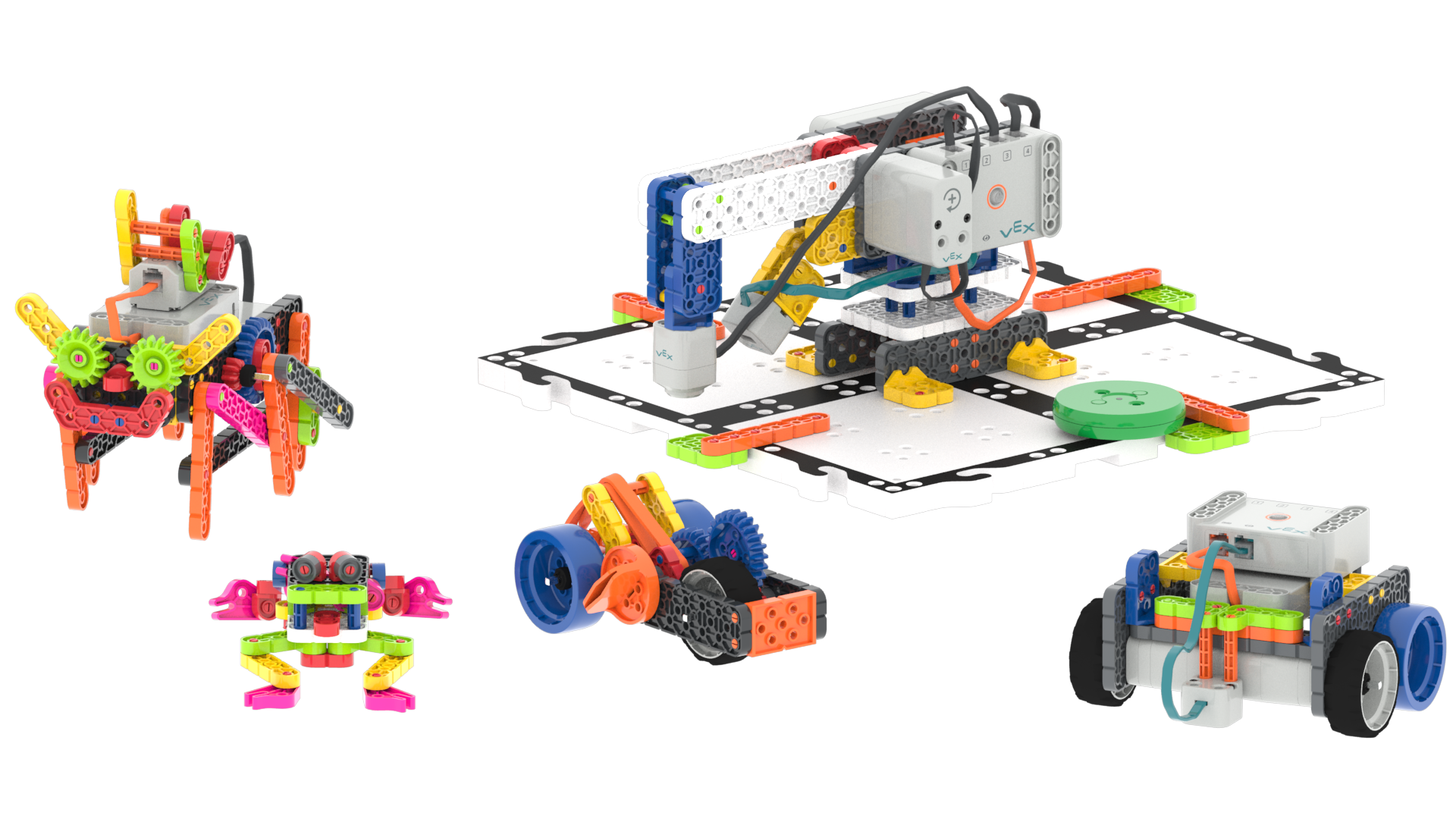

Diagram över flera VEX GO-byggen som är byggda av balkar, plattor och andra VEX GO-delar.

Den här artikeln introducerar dig till de delar som gör att du kan bygga VEX GO-projekt.

Balkar

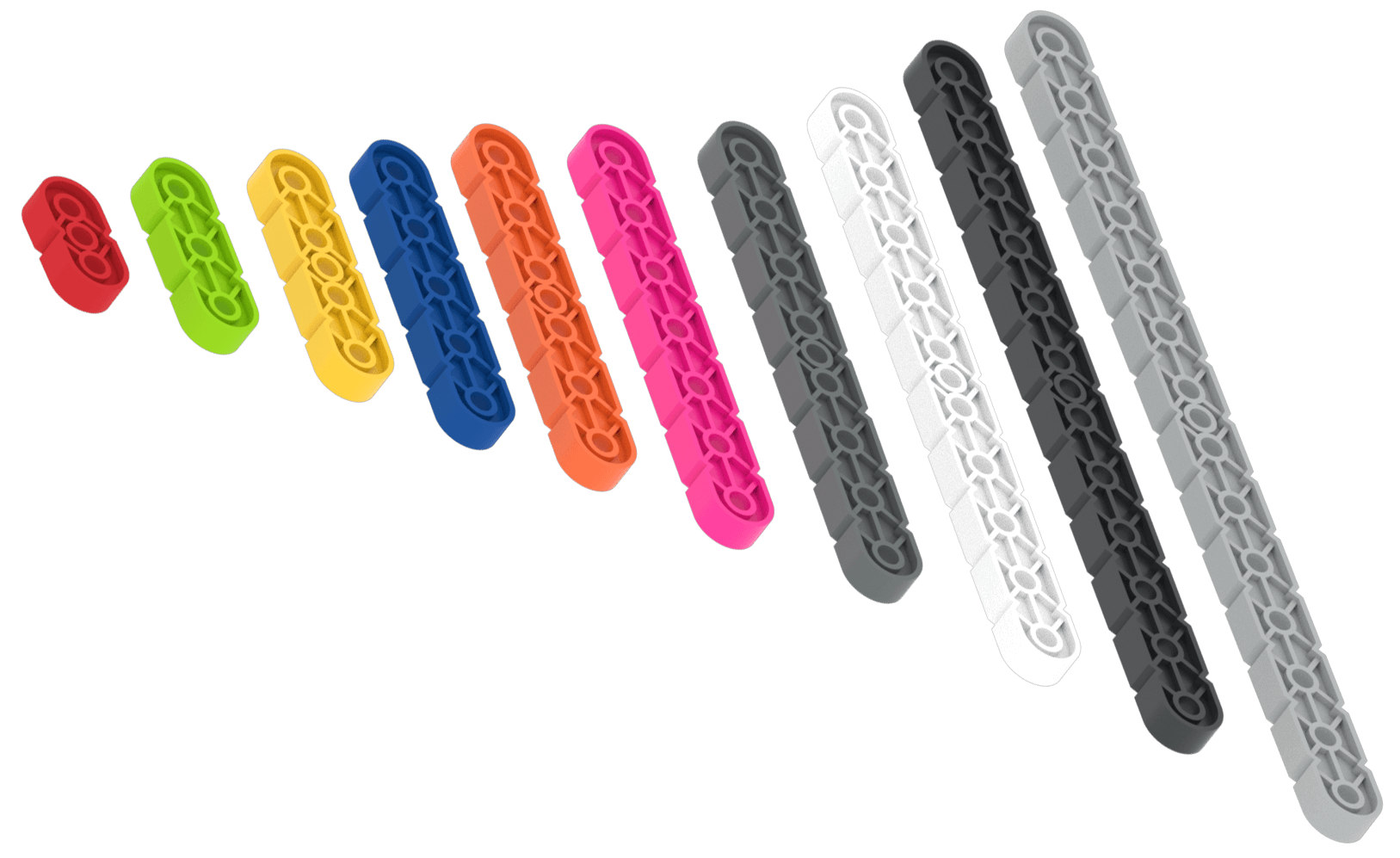

Diagram över alla Beam-delar i VEX GO-kitet.

Balkar är plastdelar som är ett hål breda. Deras längd identifieras av deras färg och de finns i 10 olika längder.

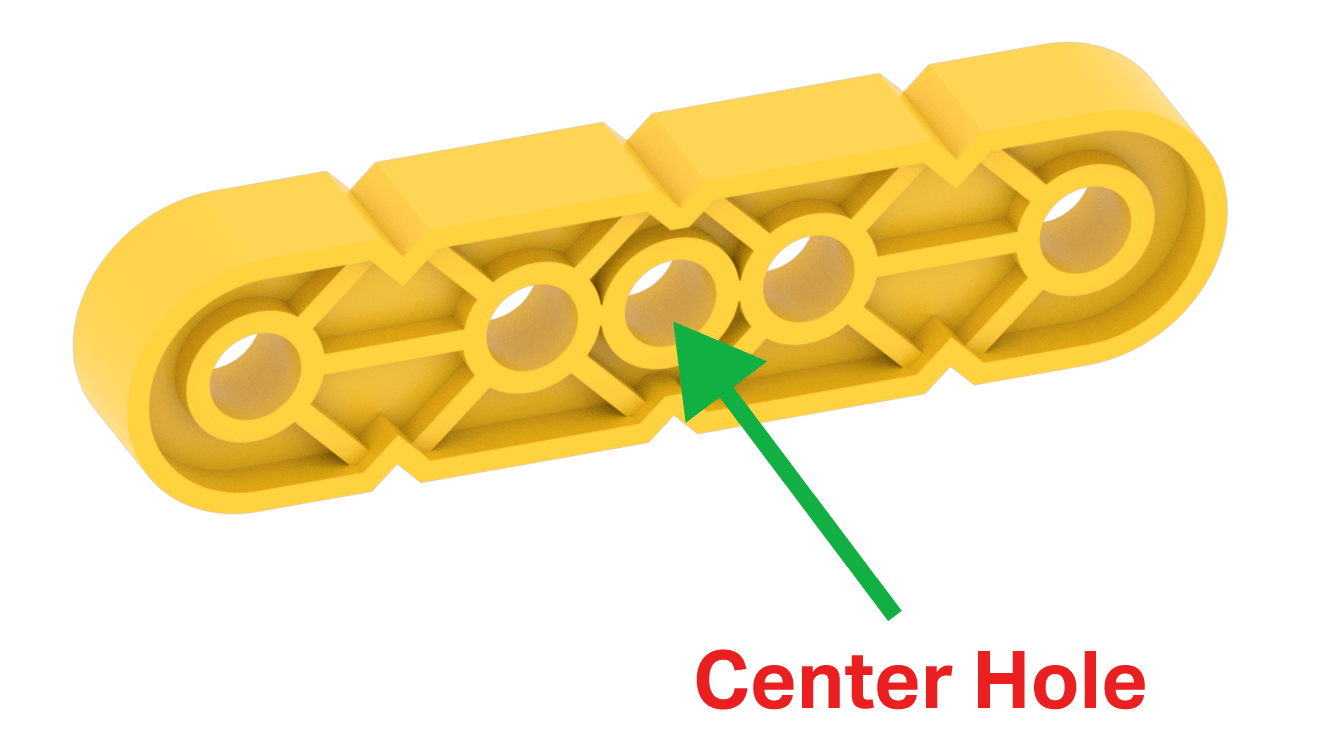

Diagram över en gul balkbit, med en pil som pekar och märker dess mitthål.

Varje balk har ett mitthål som gör att de kan ha en kontakt placerad direkt i mitten. Centrumhål ger stor flexibilitet vid byggnation av ett projekt.

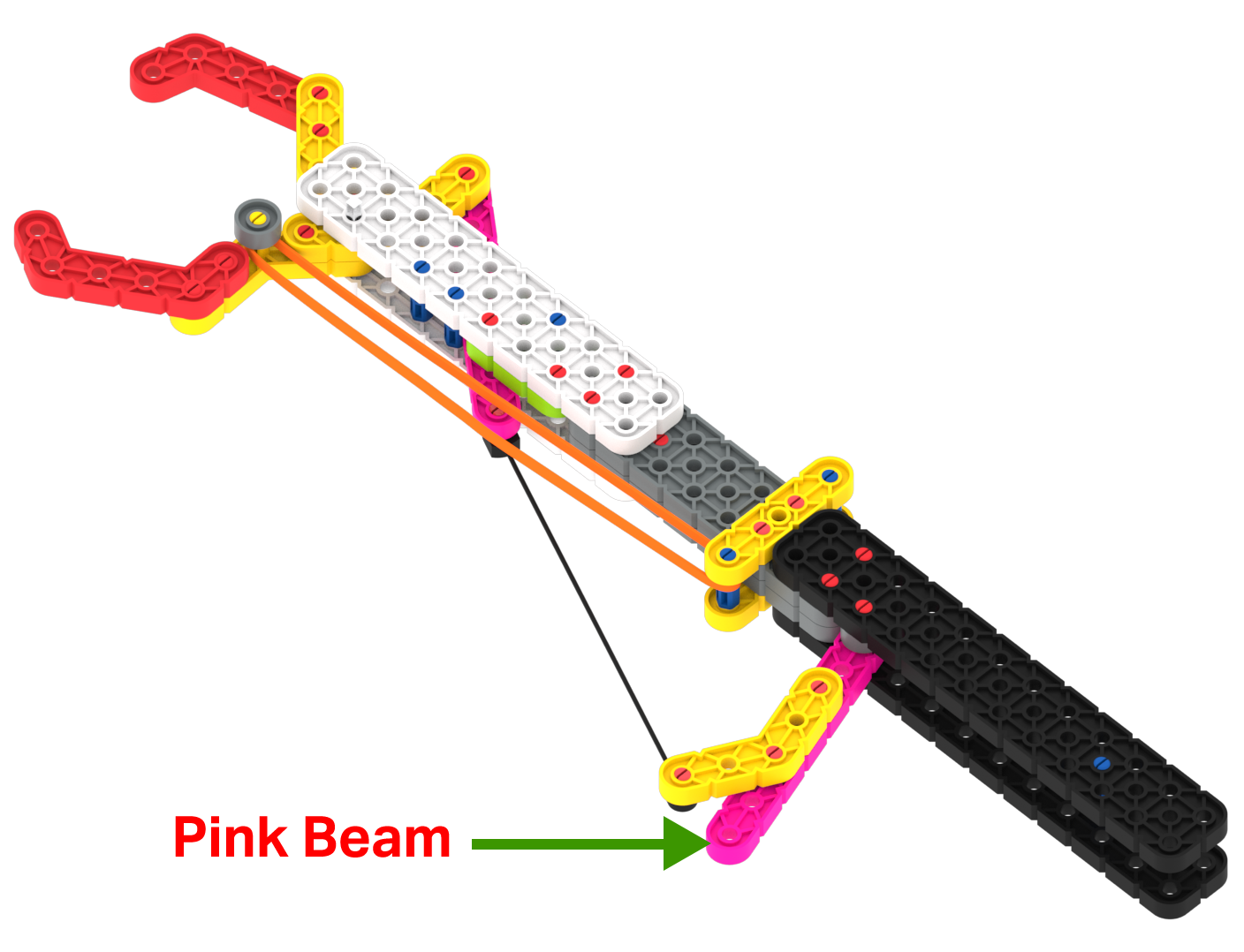

Diagram över anpassningsklon med en etikett som pekar mot dess draghandtag och märker den som en rosa stråle.

Balkar är mycket användbara byggnadsdelar. Till exempel, i Adaptation Claw-projektet används de till ett antal saker. En rosa balk används som draghandtag för att stänga klon.

Vinkelbalkar

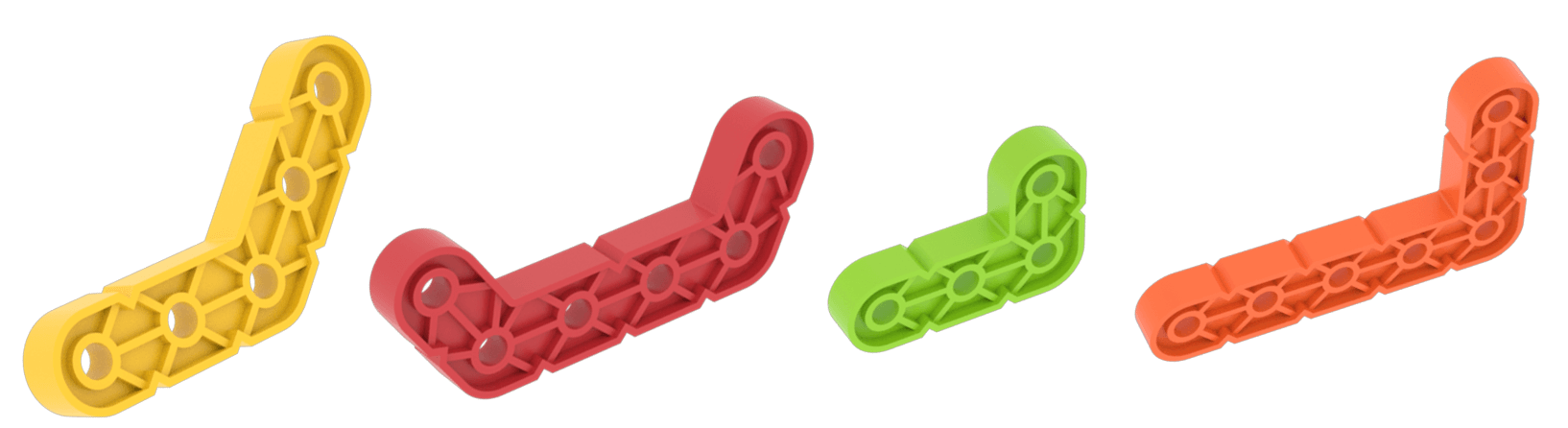

Diagram över alla vinkelbalksdelar i VEX GO-kitet.

Vinkelbalkar är balkar som är ett hål breda och har en vinkel. Det finns fyra vinklade balkar, inklusive:

en gul vinkelstråle som har en vinkel på 45 grader
en röd vinkelstråle som har en vinkel på 60 grader i varje ände
en mindre grön vinkelstråle som har en vinkel på 90 grader
en större orange vinkelstråle som har en vinkel på 90 grader

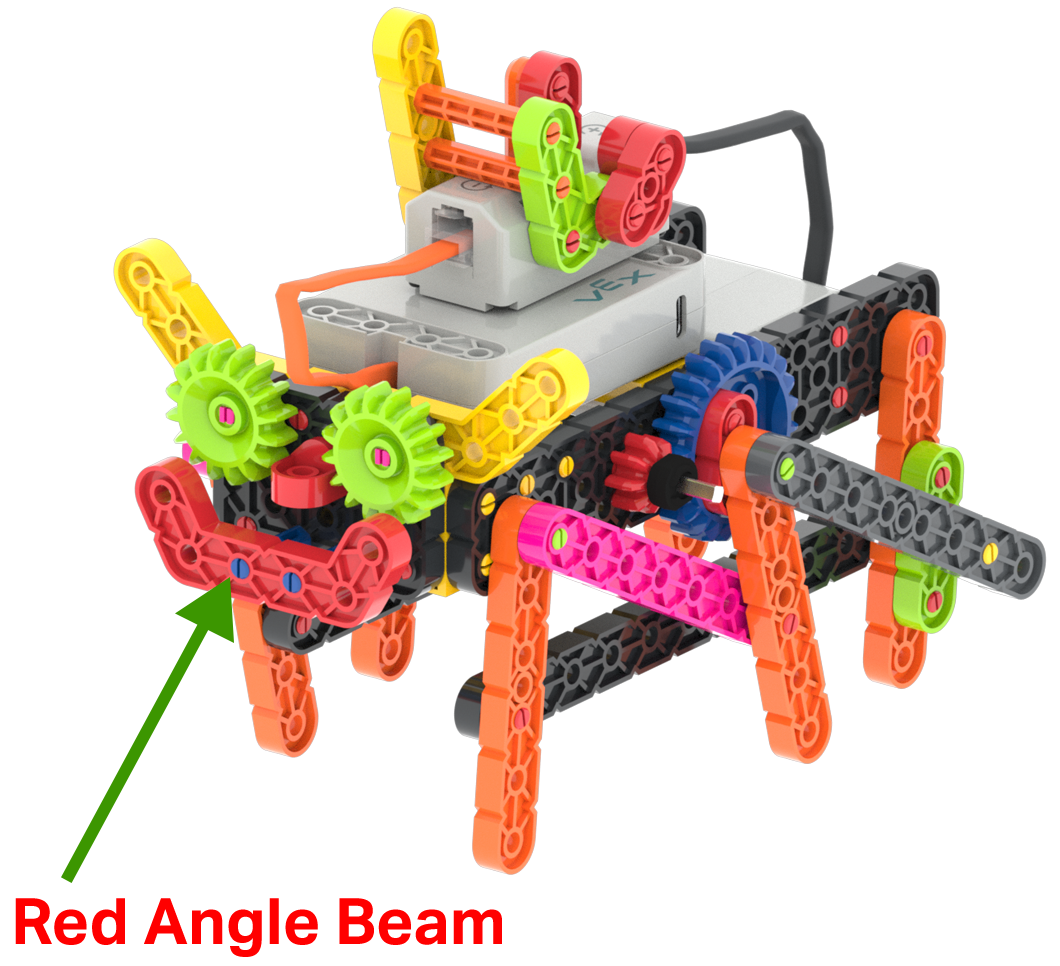

Diagram över VEX GO Crawler-bygget med en pil som pekar mot dess mynning och märkt den som en röd vinkelstråledel.

Vinkelbalkar gör det möjligt att placera strukturer i en vinkel i projekt. Detta är mycket användbart, oavsett om ditt projekt behöver ha en större del placerad i en vinkel eller ett intressant tillägg. Till exempel med Crawler-projektet gör en röd vinkelstråle en rolig mun åt roboten.

Stora balkar

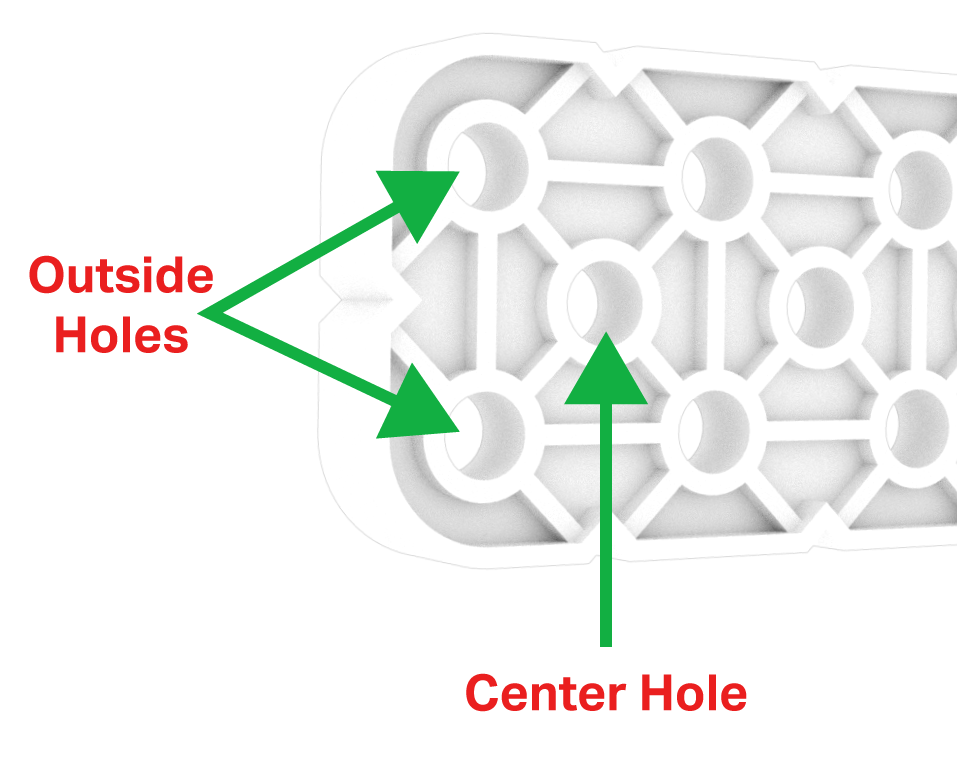

Diagram över en vit stor balkstycke, med en pil som pekar mot dess rader av hål och märkning av ett mitthål och ytterhål.

Stora balkar har ett mycket användbart hålmönster. Det finns två yttre rader av hål som är uppradade med varandra. Det finns en mittrad med hål som är placerad halvvägs mellan vart och ett av de yttre hålen. Detta mönster möjliggör många olika sätt att fästa stora balkar på andra delar.

Diagram över alla delar av den stora balkkonstruktionen i VEX GO-kitet.

Stora balklängder identifieras med sin färg och de finns i nio olika längder.

Röd fyrkantig stråle

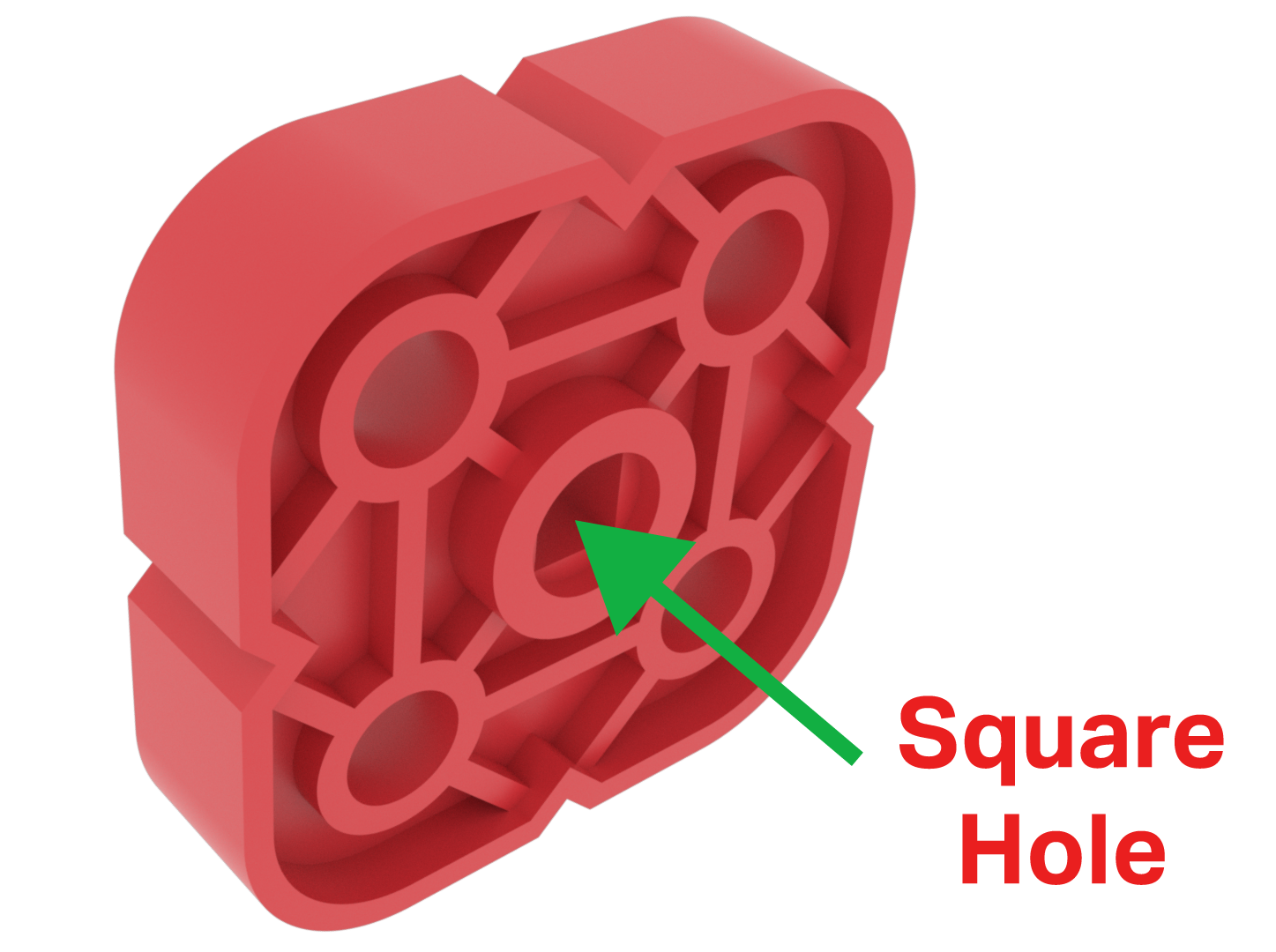

Diagram över en röd fyrkantig balkbit, med en pil som pekar och hålet i mitten märkt som ett fyrkantigt hål.

Den röda fyrkantiga strålen är en speciell stor stråle. Den är två hål bred och två hål lång, vilket gör den till en fyrkantig del. Det speciella med Red Square Beam är dess mitthål. Mitthålet är ett fyrkantigt hål.

Det fyrkantiga hålet gör det möjligt att föra in en fyrkantig stift eller en axel i hålet. Den röda fyrkantiga strålen tvingas snurra varje gång den fyrkantiga pinnen/axeln tvingas snurra.

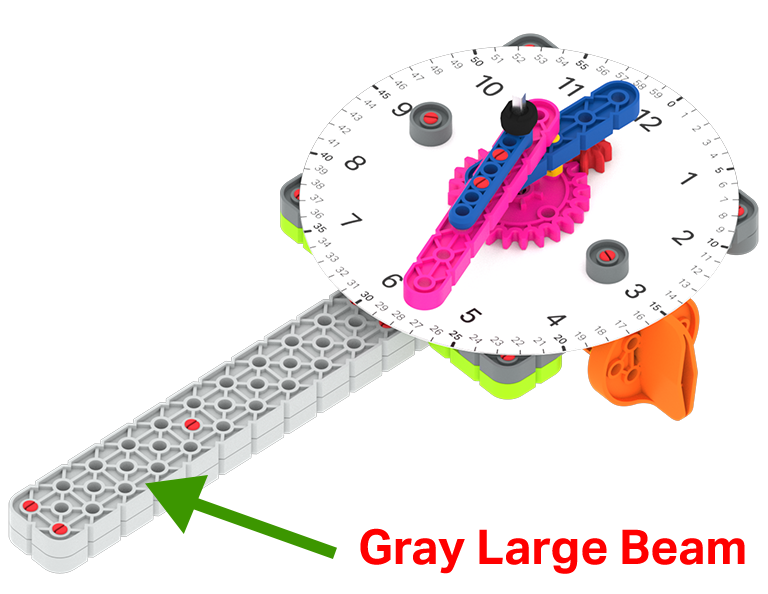

Diagram över VEX GO-klockan med en pil som pekar mot handtaget och märkningen som en grå stor balk.

Stora balkar används som huvuddelar i många projekt. Till exempel används två grå stora balkar i klockprojektet som handtag för klockan.

Tallrikar

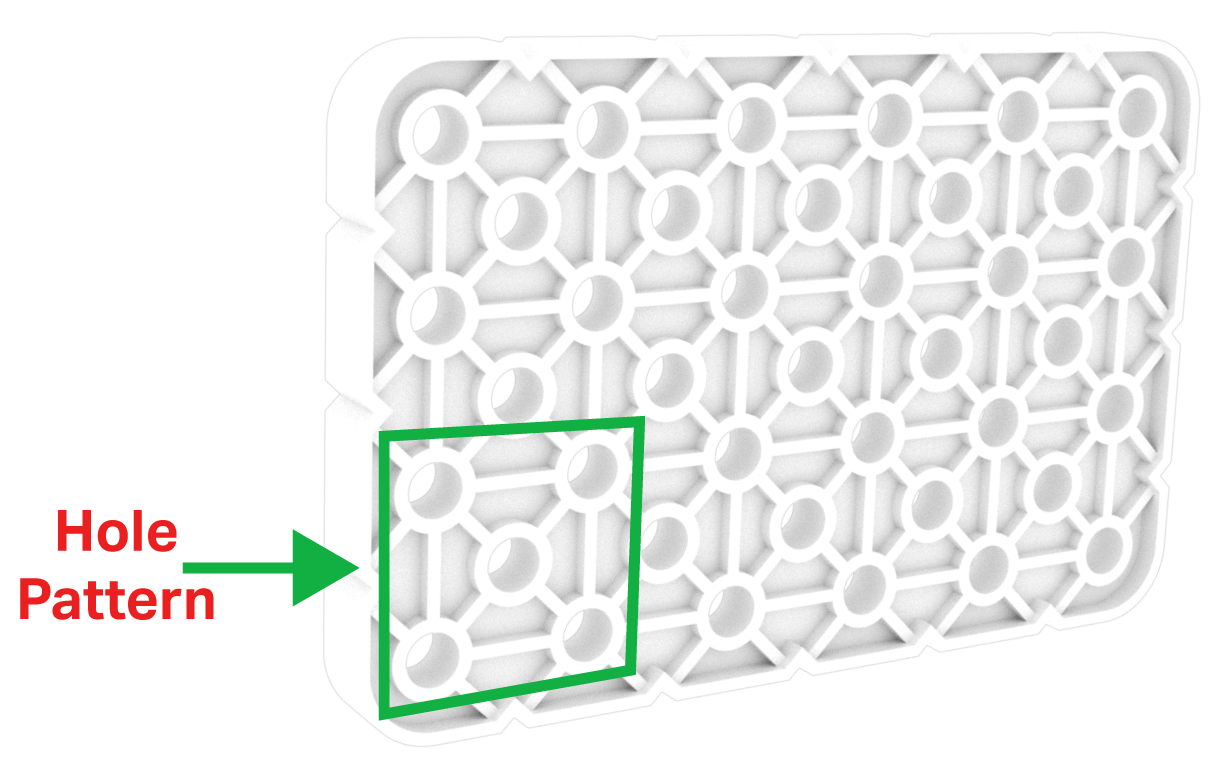

Diagram över en stor vit platta, med en pil som pekar på dess alternerande rader av hål och märkning av plattans hålmönster som liknar det stora balkmönstret.

Plattorna är de bredaste av plastdelarna och finns i bredder på tre håls bredd och fyra håls bredd. Plattor använder samma hålmönster som stora balkar.

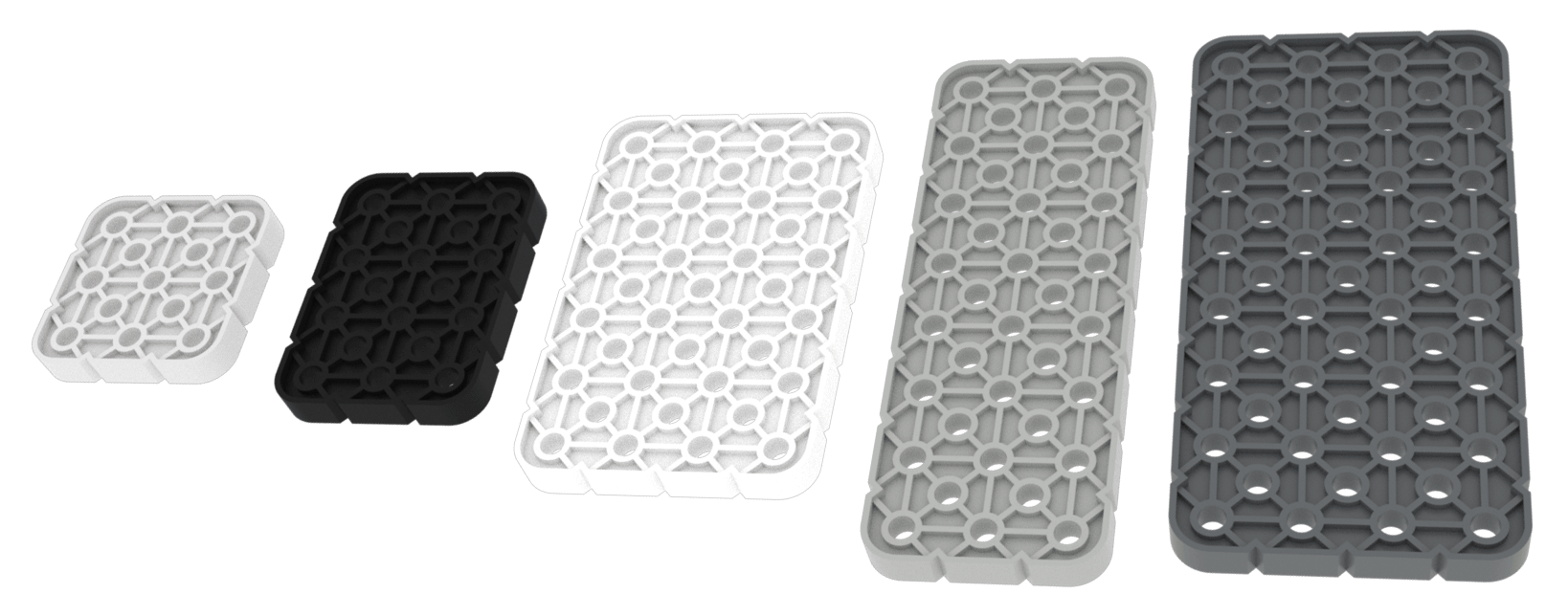

Diagram över alla plattdelar i VEX GO-kitet.

Tallrikarna finns i fem olika längder. Deras olika längder identifieras med en färg.

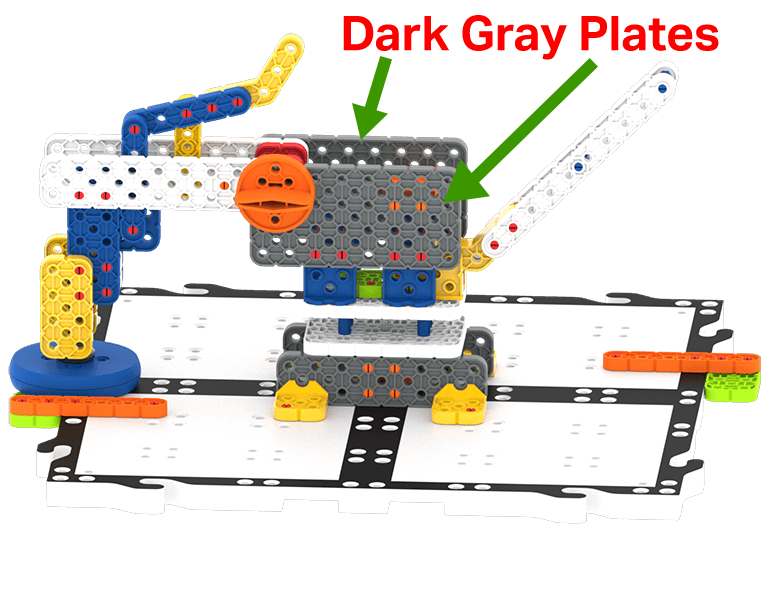

Diagram över VEX GO-robotarmens konstruktion med pilar som pekar mot sidorna och märkta dem som mörkgrå plåtdelar.

Plattor är mycket användbara i byggprojekt eftersom de ger många hål för att sammanfoga andra delar. Till exempel, i robotarmsprojektet finns det två mörkgrå plattor som ger många hål för att fästa de andra delarna.

Balkar, vinkelbalkar, stora balkar och plattor är de delar i VEX GO-systemet som gör att du kan förverkliga ditt projekt från fantasin.
