Innan Jetson kan fungera korrekt måste Intel Dual Band Wi-Fi och antenner installeras.

Behövda delar

Jetson Nano-kort med Intel Wi-Fi-modul och två externa antenner placerade bredvid.

Delarna som behövs för montering är följande:

Jetson
Intel Dual Band Wi-Fi
2x antenner

Ta bort Jetson Nano-modulen

Jetson Nano-kort med kylfläkt losstaget och placerat bredvid.

Koppla ur fläkten om den är ansluten till Jetson Nano-modulen och ta bort den. Om fläkten redan är losstagen, fortsätt till steg 2.

Jetson Nano-modulen visar två skruvar som fäster den på bärkortet.

Ta bort de två skruvarna som håller Jetson Nano-modulen på bärkortet.

Jetson Nano-modul med markerade sidoflikar som visar var man ska dra från för att lossa den från bärkortet.

När skruvarna har tagits bort, öppna de två flikarna som håller Jetson Nano-modulen i bärkortet. Gör detta genom att försiktigt dra flikarna horisontellt bort från Jetson Nano-modulen.

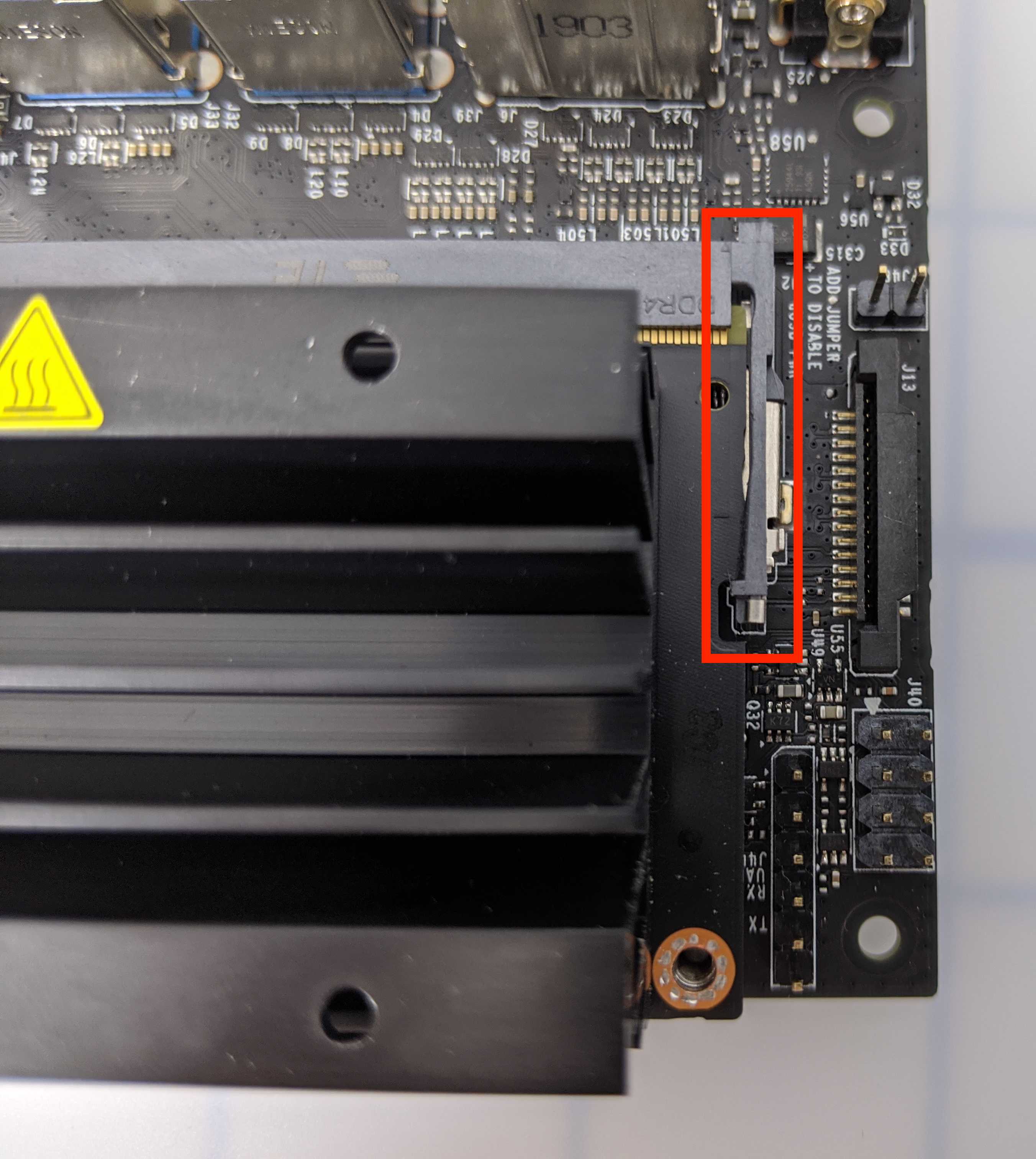

Närbild av en sidoflik på Jetson Nano-modulen som används för att lossa den från bärkortet.

Det finns en flik på varje sida av Jetson Nano-modulen.

Jetson Nano-modulen borttagen från bärarkortet, med internt kortplats och komponenter exponerade.

Dra försiktigt Jetson Nano-modulen rakt ut ur bärkortet. Lägg märke till skruven mitt på bärplattan.

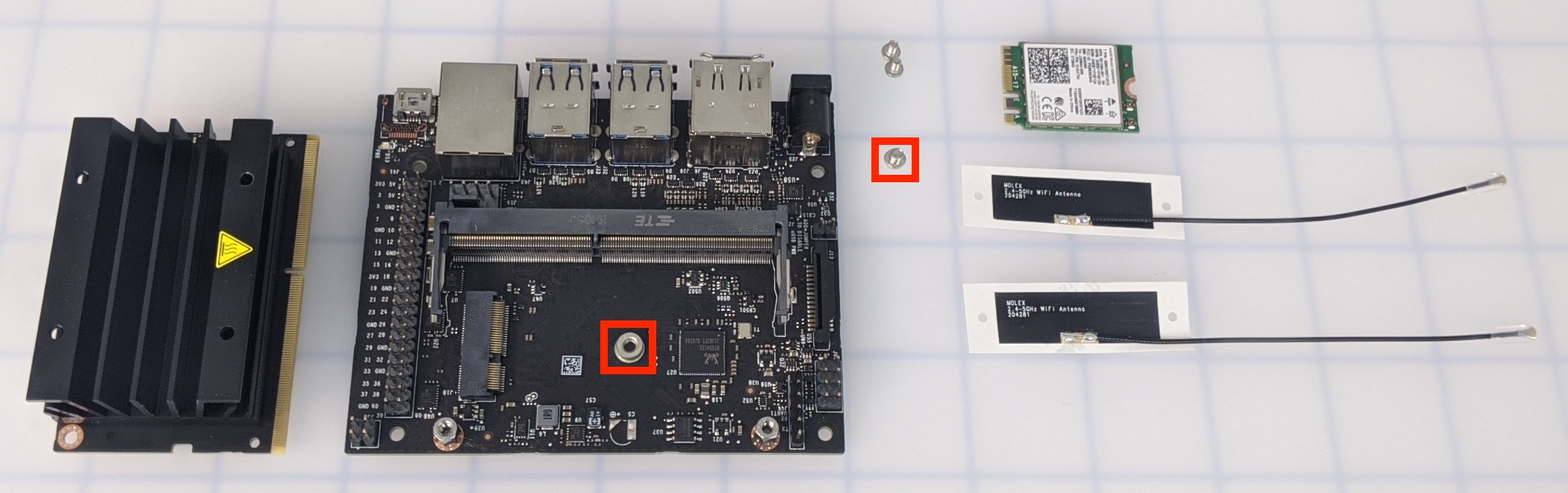

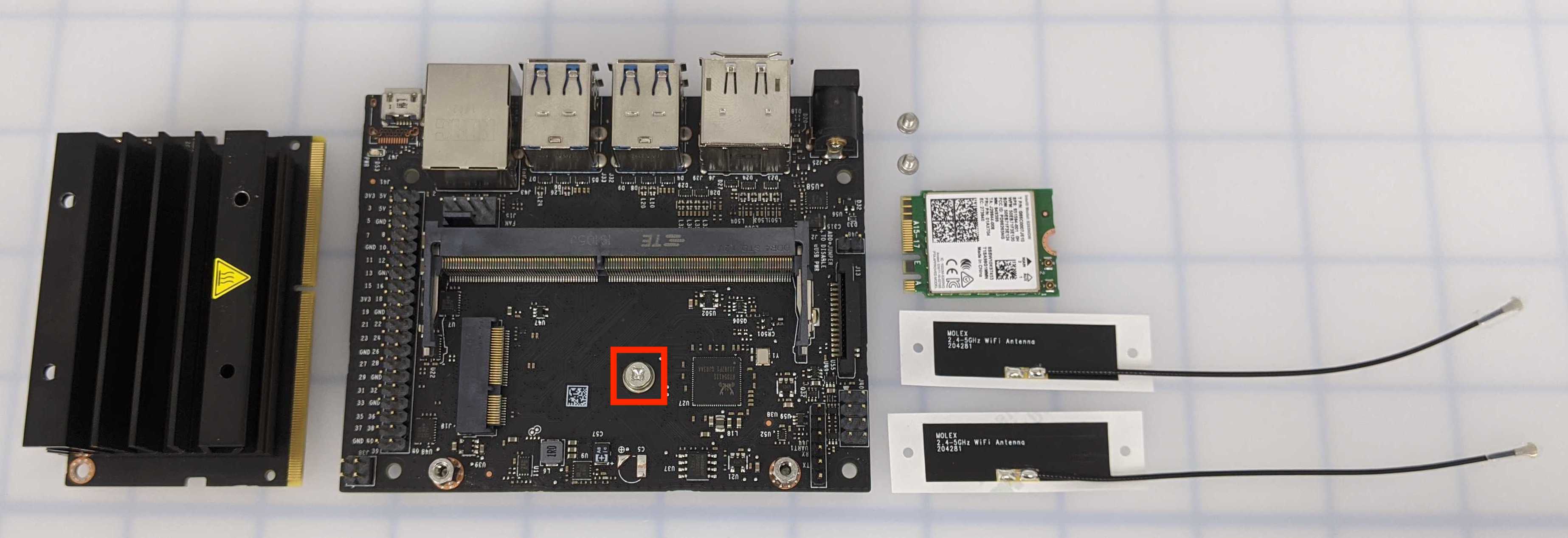

Bärarkortet med mittskruven markerad för borttagning innan Wi-Fi-modulen installeras.

Ta bort skruven i mitten av bärplattan.

Fäst antennerna

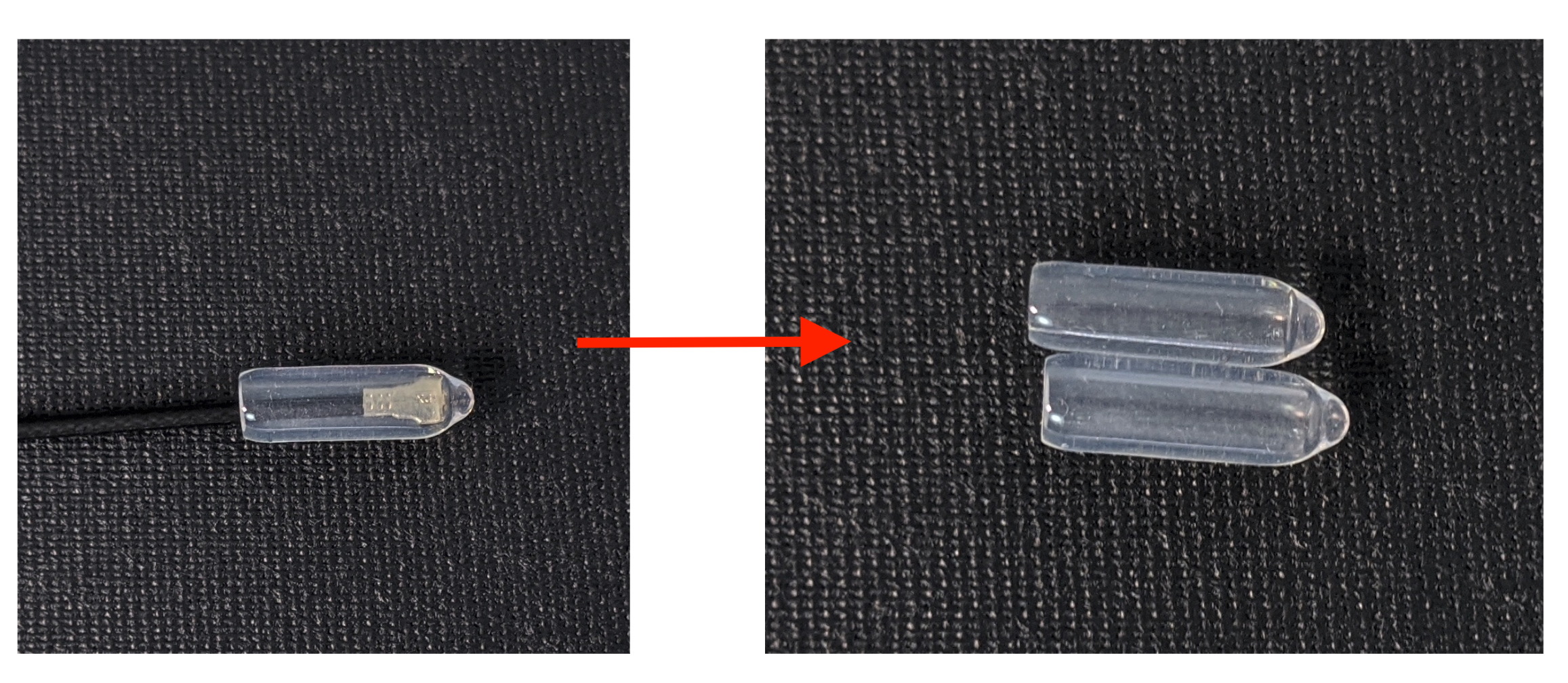

Plastskydd på antennkontakter tas bort från två antenner.

Ta bort plastskyddet från antennerna.

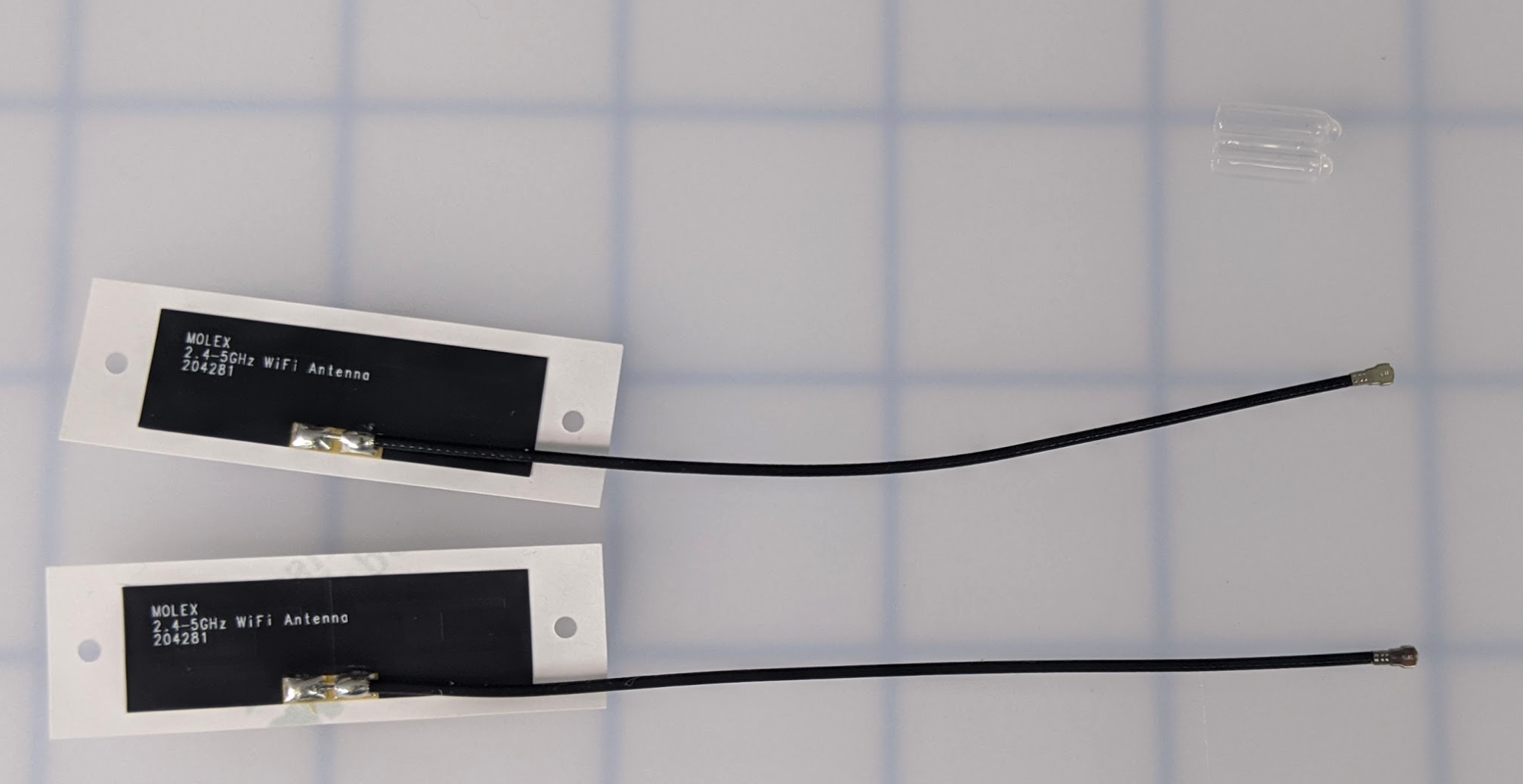

Två antenner med borttagna plastskydd, redo att anslutas till Wi-Fi-modulen.

Se till att plastskydden är borttagna från båda antennerna.

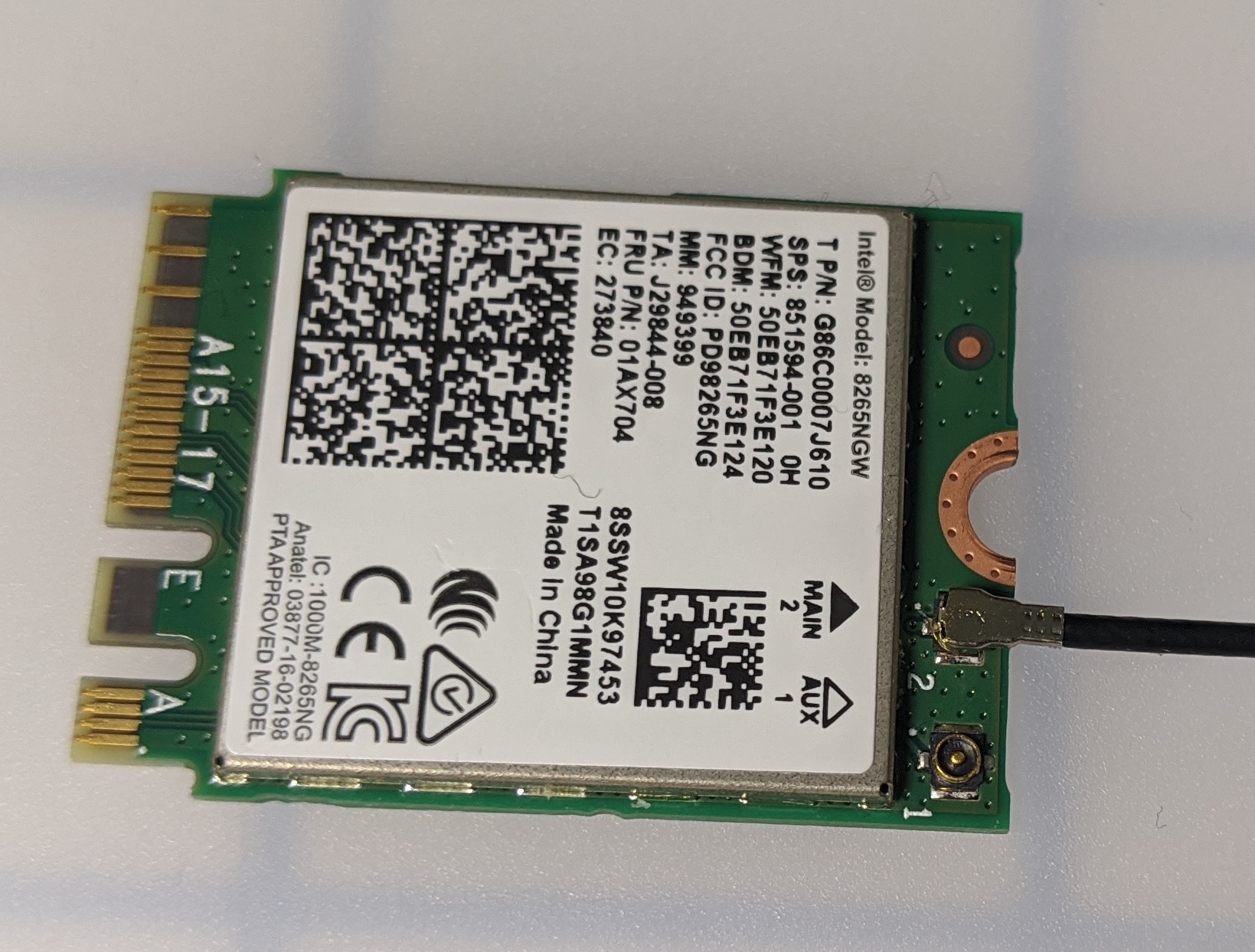

Första antennkabeln som ansluts till Intel Dual Band Wi-Fi-modulen.

Anslut en antenn till Intel Dual Band Wi-Fi. Se till att trycka lätt, eftersom delarna är ömtåliga. Ett klickljud säkerställer att antennen är ordentligt fastsatt.

Anmärkning: Om mer tryck behövs för att fästa antennen, använd ett suddgummi eller annat litet föremål för att applicera mer tryck. Det rekommenderas inte att använda metall för att applicera tryck.

En andra antennkabel ansluten till Intel Dual Band Wi-Fi-modulen.

Fäst den andra antennen enligt samma procedur i föregående steg.

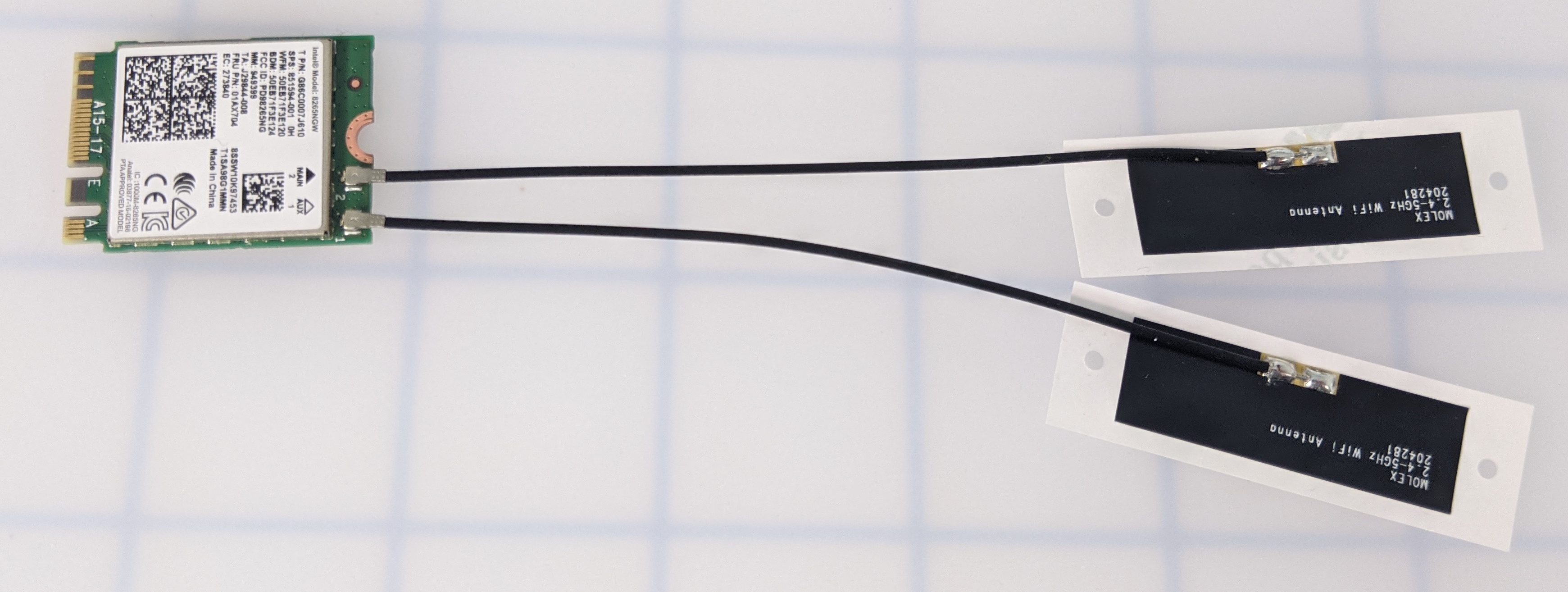

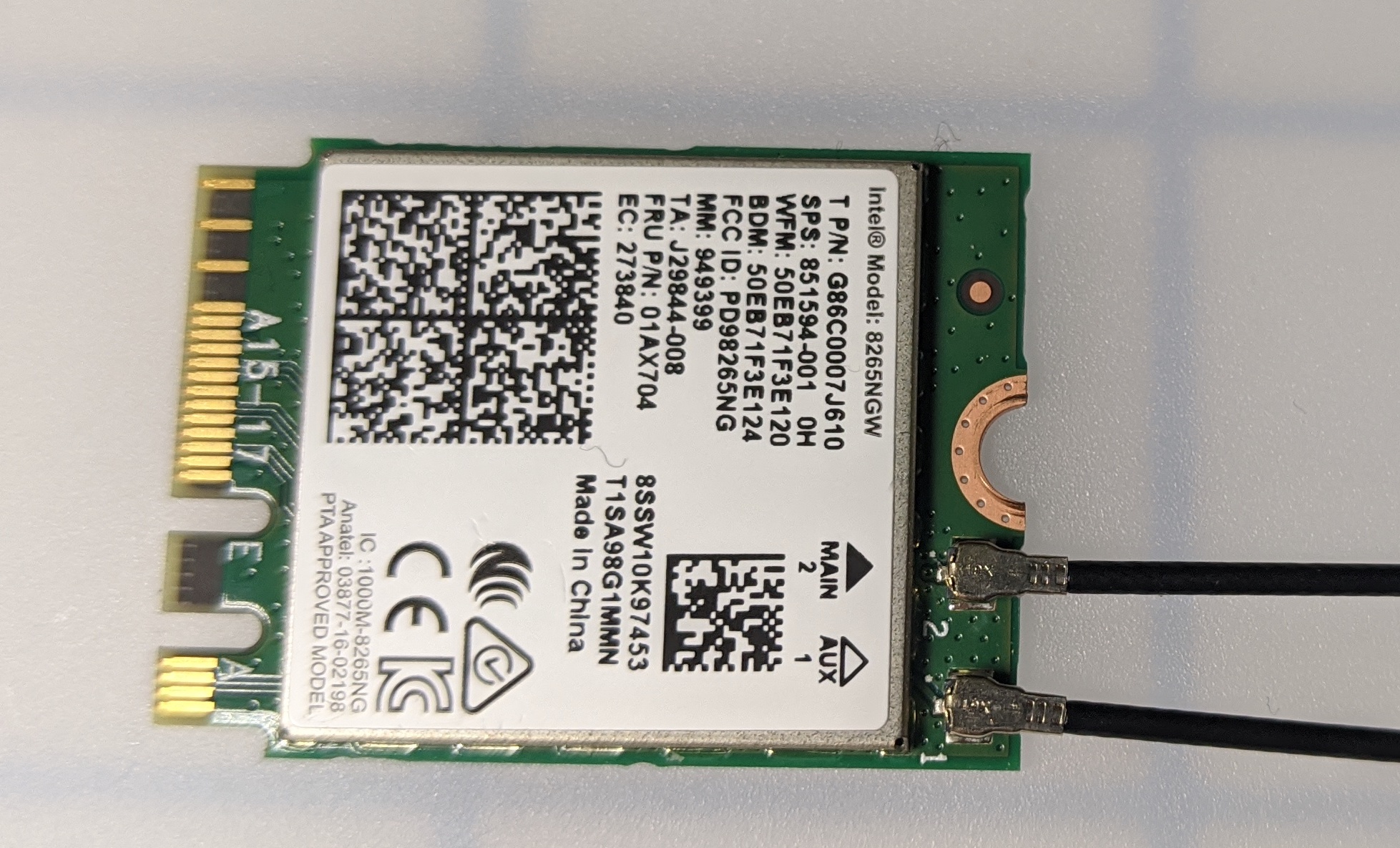

Wi-Fi-modul med båda antennerna anslutna och kablar som sträcker sig utåt.

Se till att båda antennerna är helt anslutna till Intel Dual Band Wi-Fi. Ta fram Intel Dual Band Wi-Fi för att se till att båda antennerna sitter ordentligt och att ingen av dem faller av.

Intel Dual Band Wi-Fi-modul isatt i bärarkortet i en vinkel.

Placera Intel Dual Band Wi-Fi i bärkortet i en vinkel.

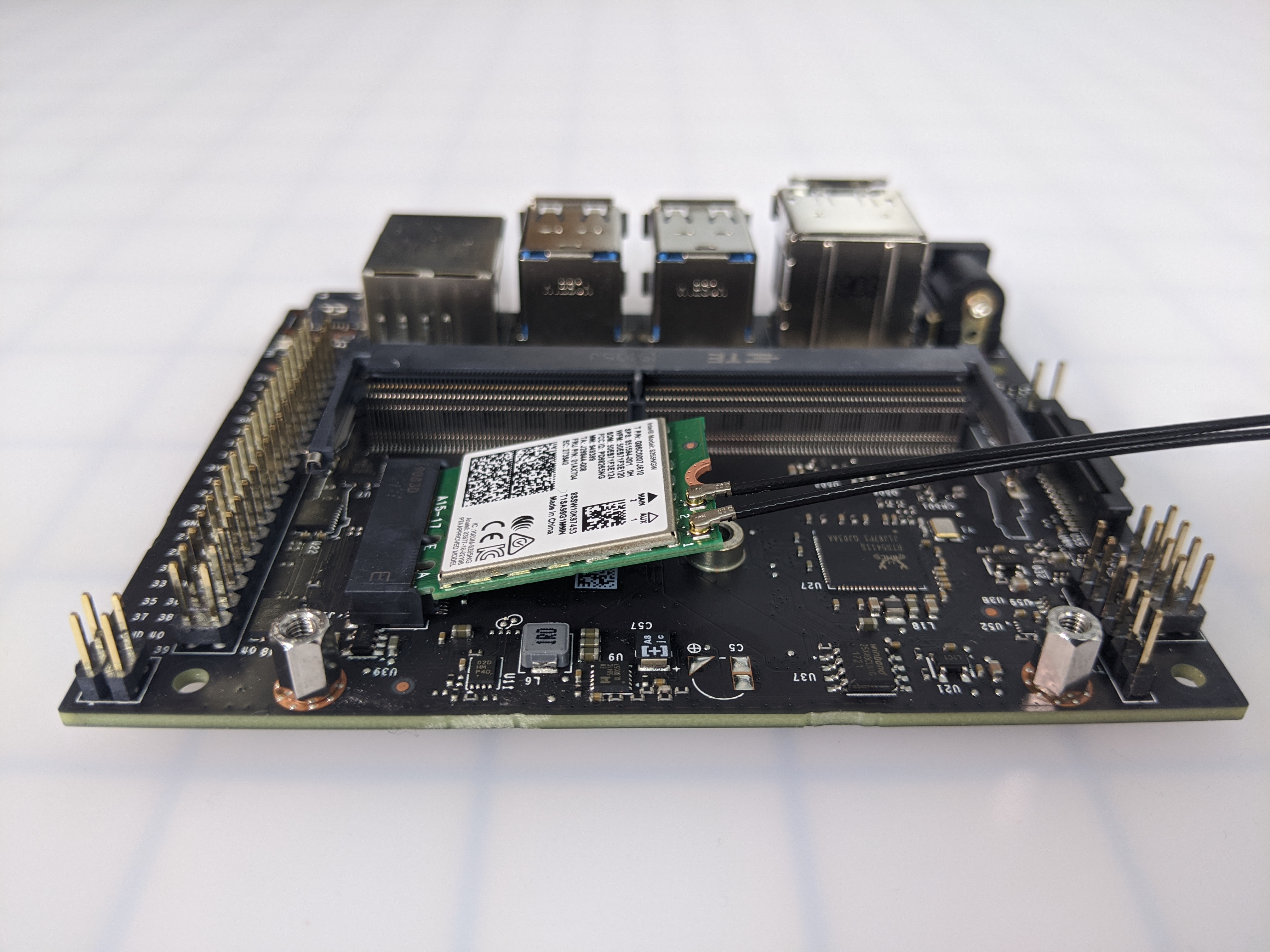

Wi-Fi-modulen sitter i bärarkortet men är vinklad uppåt innan den fästs med en skruv.

Den kommer att förbli något vinklad uppåt tills en skruv används för att hålla den på plats.

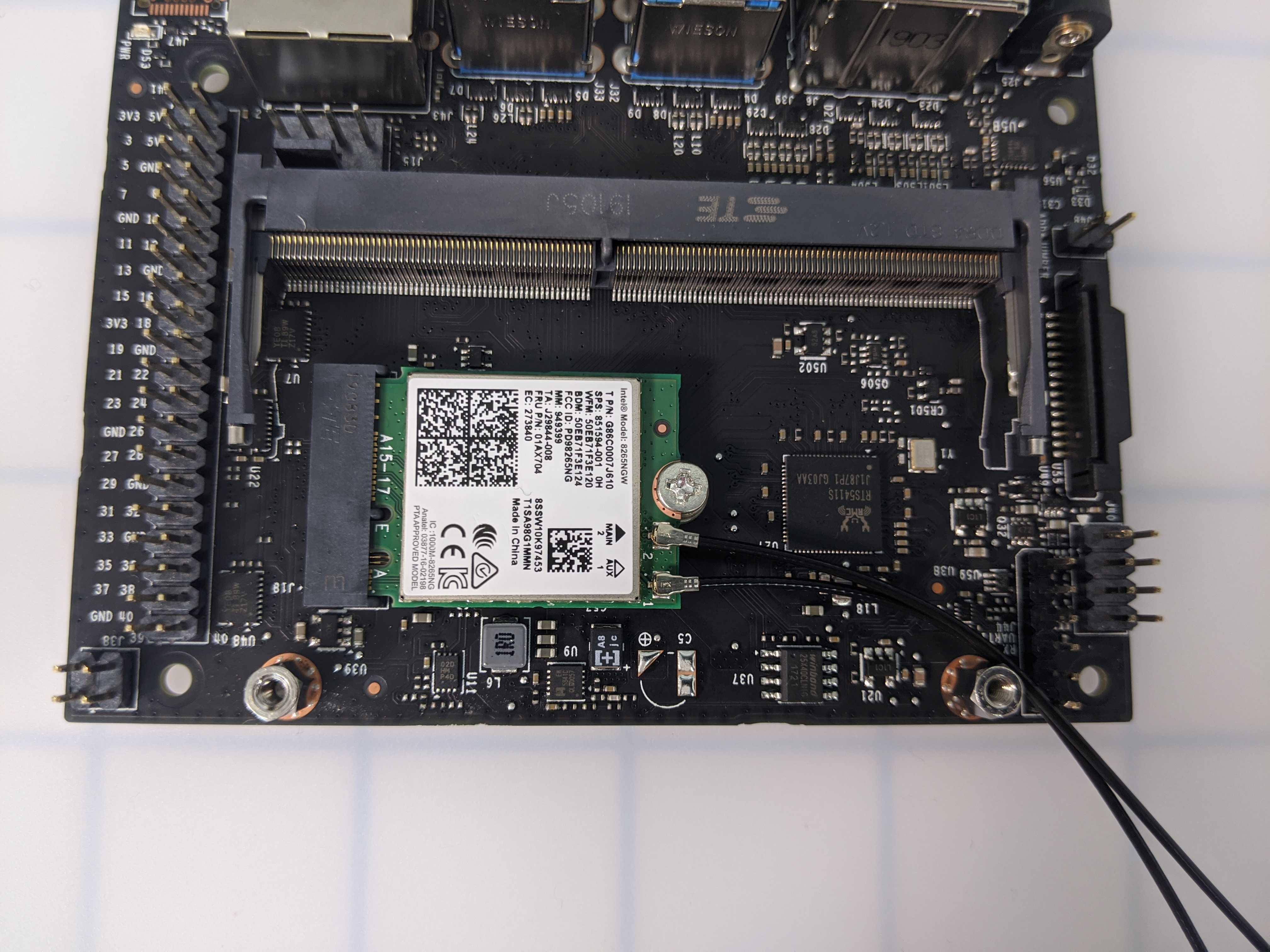

Wi-Fi-modulen är fäst på kortet med en skruv, antennerna är monterade.

Fäst skruven för att hålla Intel Dual Band Wi-Fi på plats. Se till att inte dra åt skruven för hårt för att undvika att den slits av.

Sätt tillbaka Jetson Nano-modulen

Jetson Nano-modulen placerad tillbaka på bärkortet med skruvhålen i linje.

Placera tillbaka Jetson Nano-modulen på bärkortet i en vinkel. Tryck ner lätt så att skruvhålen är i jämnhöjd.

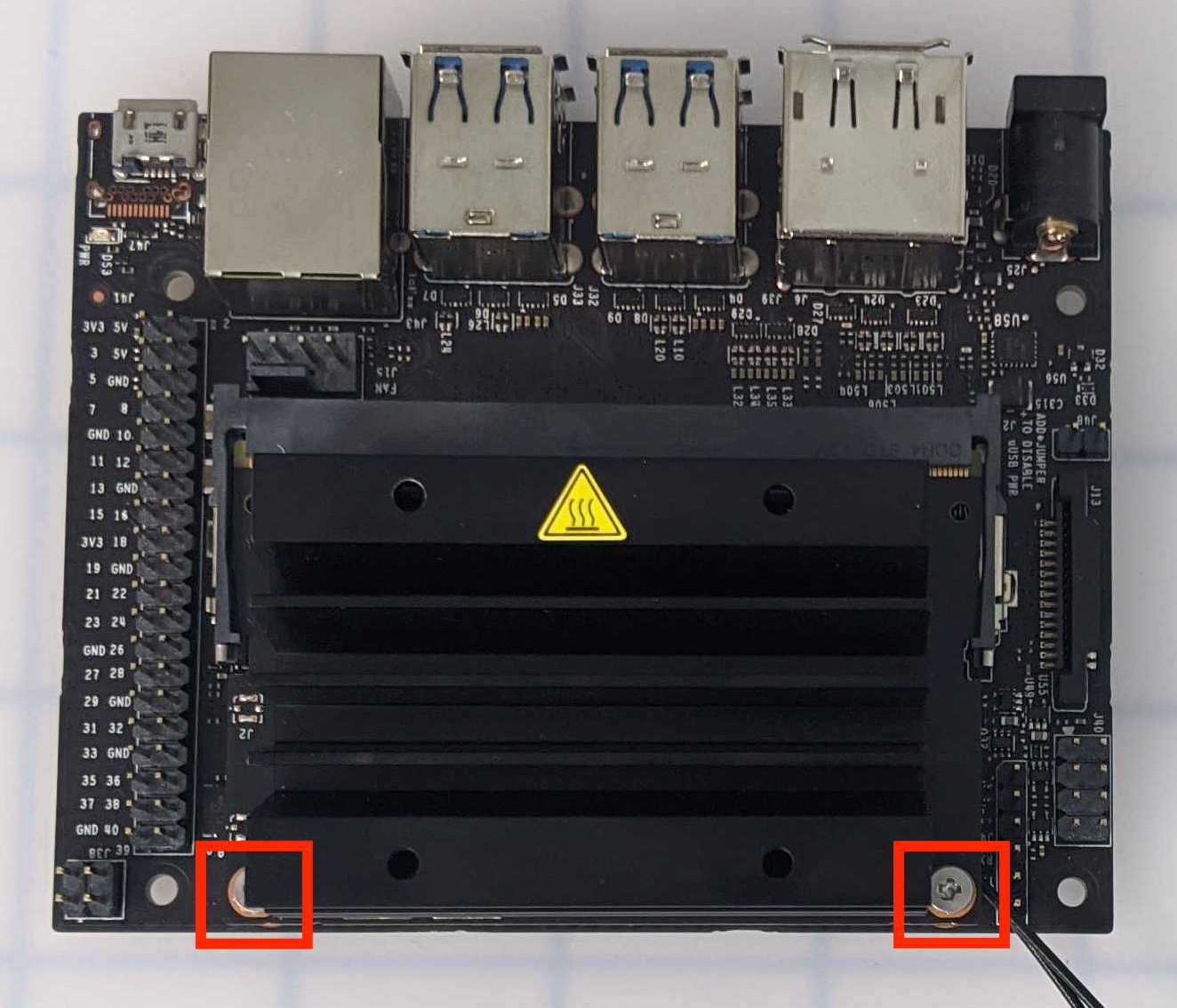

Jetson Nano-modulen är fäst på bärkortet med två skruvar.

Fäst de två skruvarna i Jetson Nano-modulen på bärkortet. Se till att inte dra åt skruvarna för hårt för att undvika att de slits av.

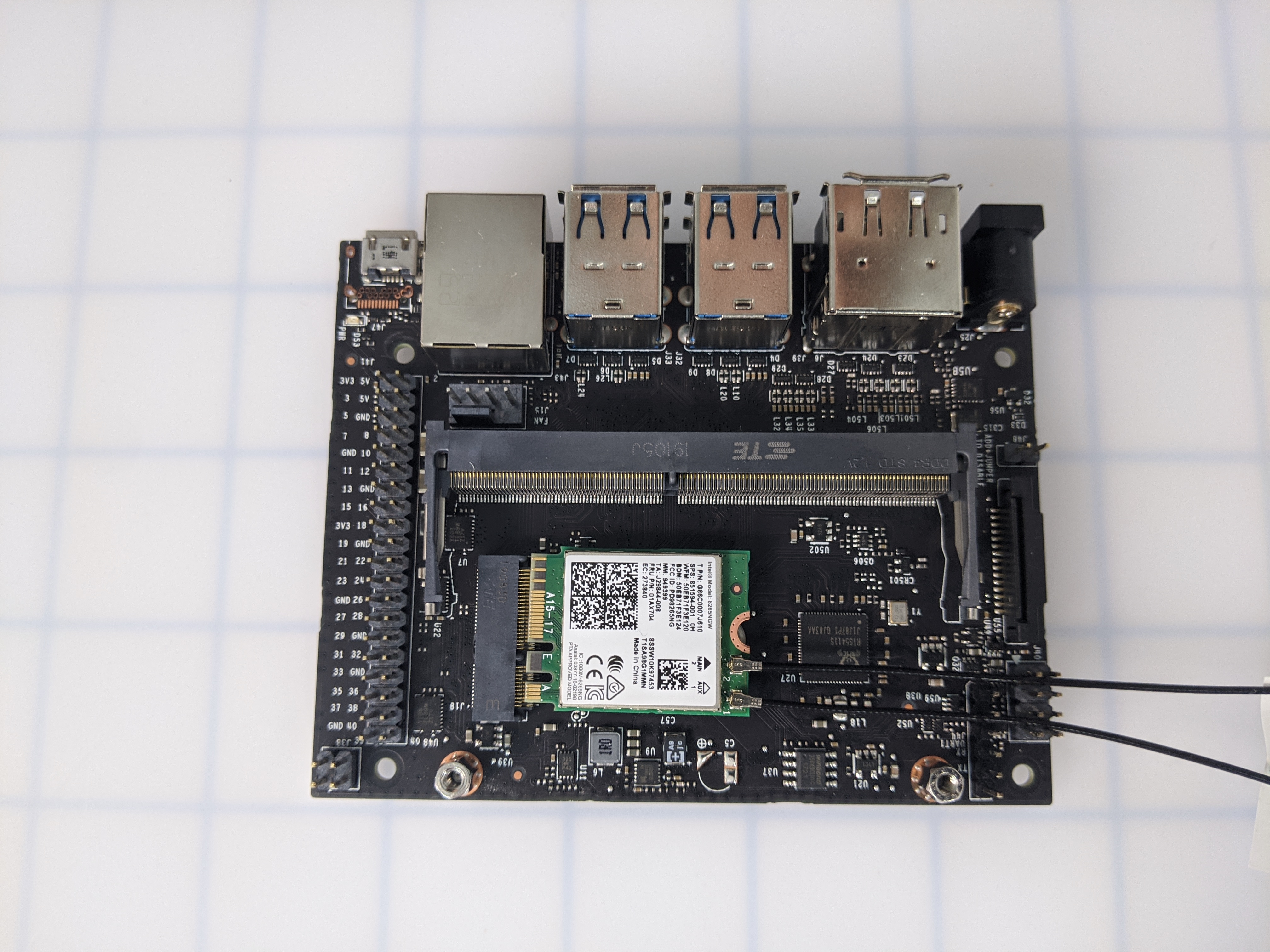

Jetson Nano-kort med Intel Wi-Fi-modul installerad och två anslutna antenner.

Intel Dual Band Wi-Fi och antennerna är nu installerade.
