Med hjälp av Switch kan du väcka VEX GO-systemet till liv utan programmering.

Använd strömbrytaren med en motor

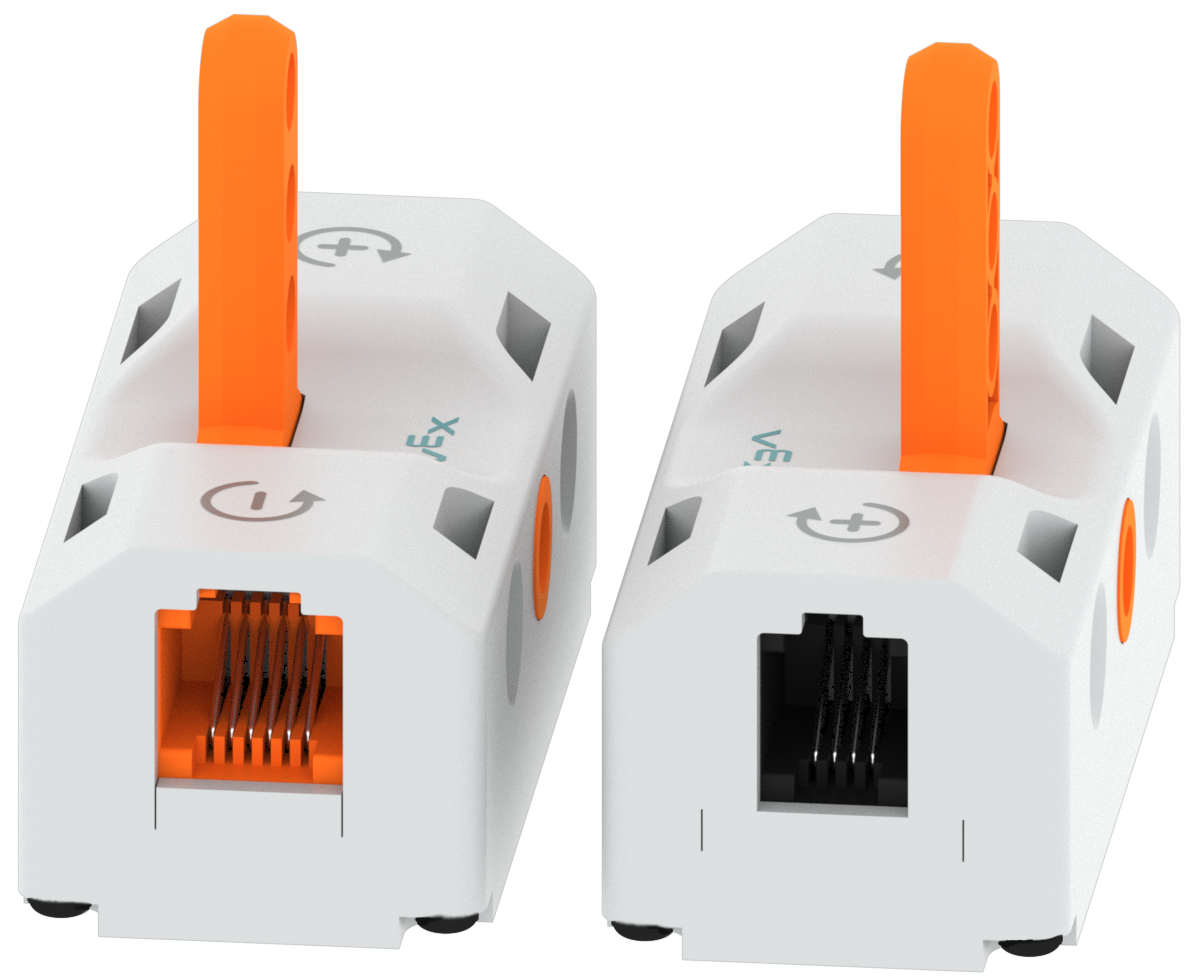

Brytaren visas från båda sidor för att illustrera att den har en port på varje sida. Smart Port är inte färgad och är mindre, medan batteriporten är orange och större.

Genom att använda en motor med brytaren kan du styra motorn utan att behöva programmeras.

Det finns två portar på Switchen. En smart port för att ansluta en motor eller LED-stötfångare och en orange batteriport för att ansluta ett batteri.

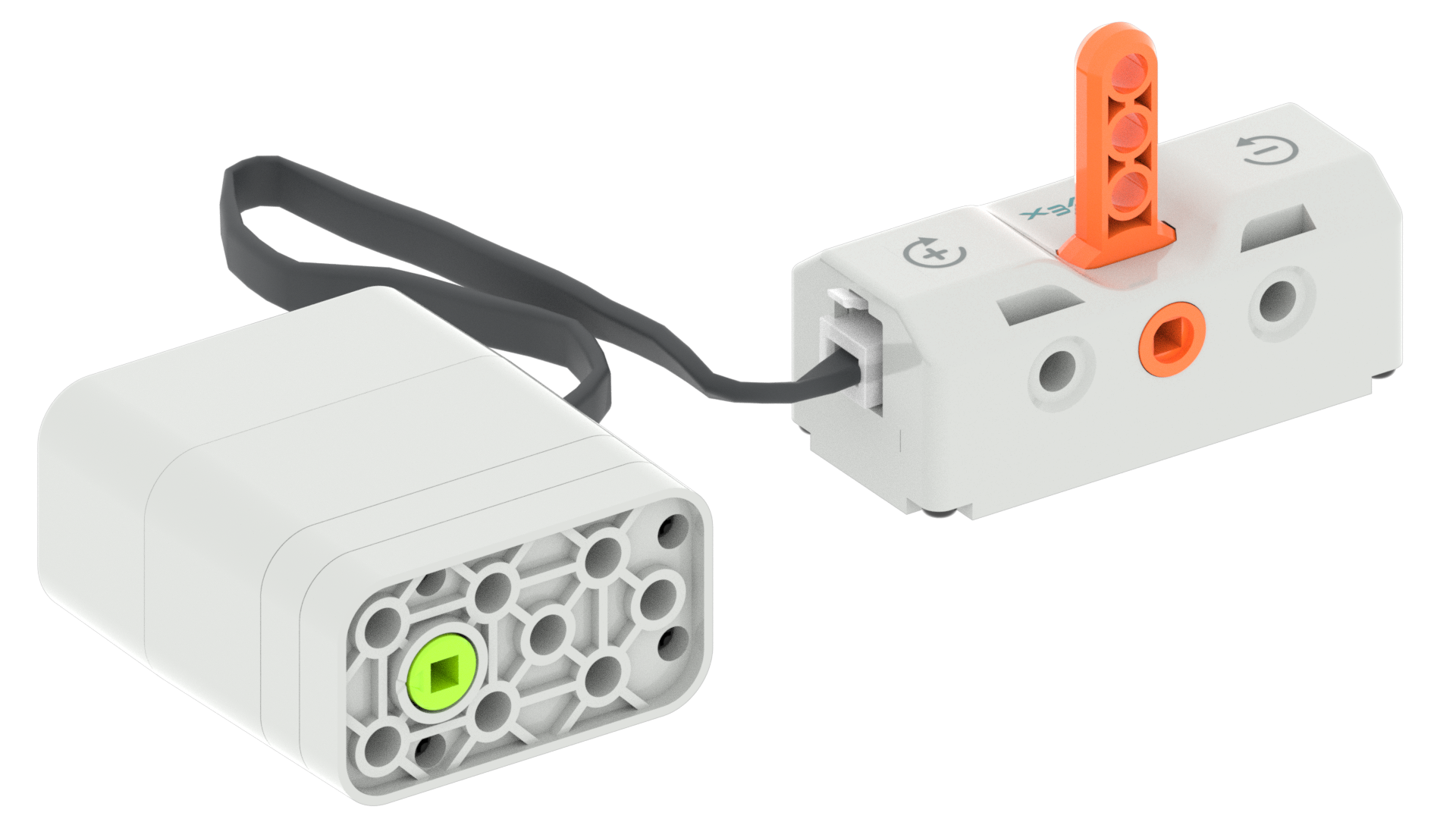

Motor med kabeln inkopplad i Switchens Smart Port.

Anslut en motor till switchen genom att sätta i motorkabeln i Smart Port på switchen.

Diagram över två brytardelar med motorkablar anslutna till sina smarta portar. Till vänster är motorkabeln helt isatt och det finns en grön bockmarkering, medan motorkabeln till höger bara är delvis isatt och det finns ett rött X.

Se till att motorkabeln är helt isatt i Smart Port på switchen. Ett klickljud säkerställer att kabeln sitter ordentligt i Smart Port.

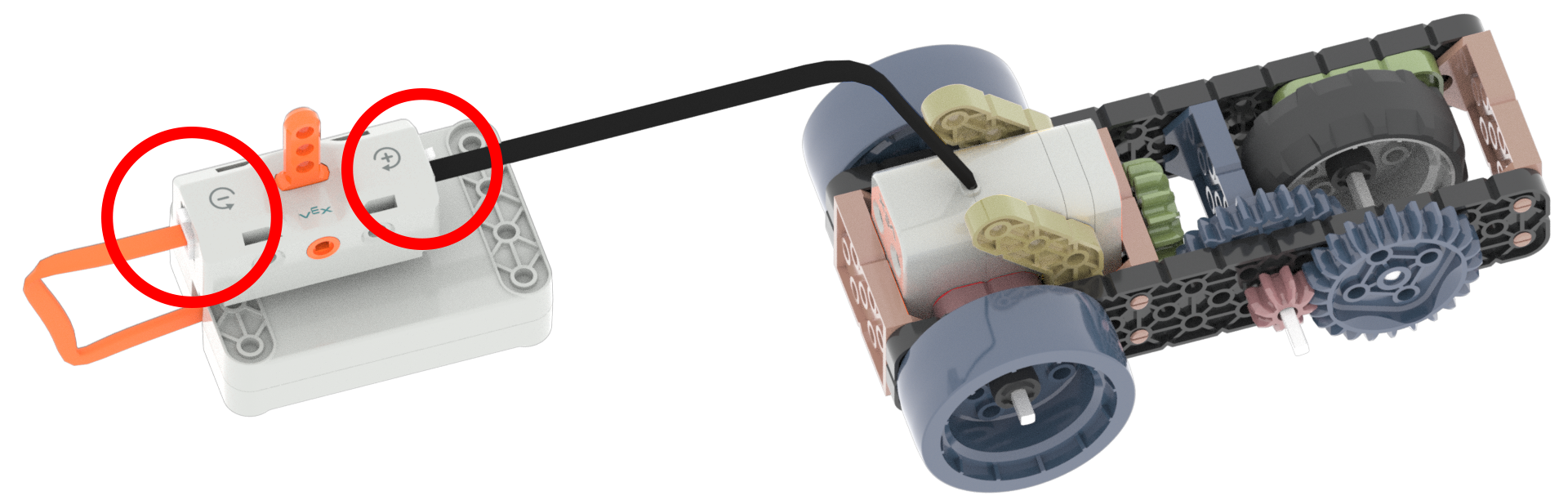

Diagram över en brytare med en motorkabel och en batterikabel anslutna till sina respektive portar. De använda portarna är markerade med röda cirklar.

För att styra en motor med strömbrytaren, se till att motor motor och batteri , batteri är anslutna till strömbrytaren.

Det finns tre inställningar på Switchen

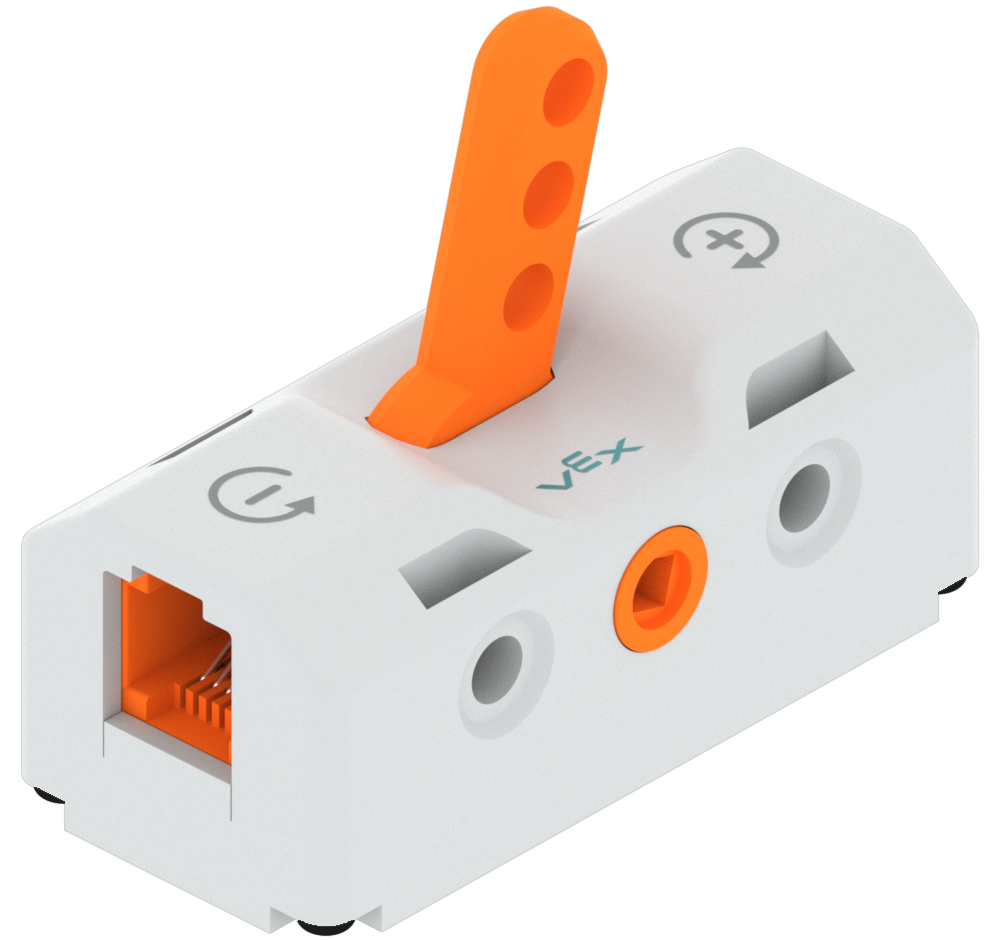

Brytare med spaken vriden till framåtläget markerat med ett plustecken.

'+' : roterar motorn framåt.

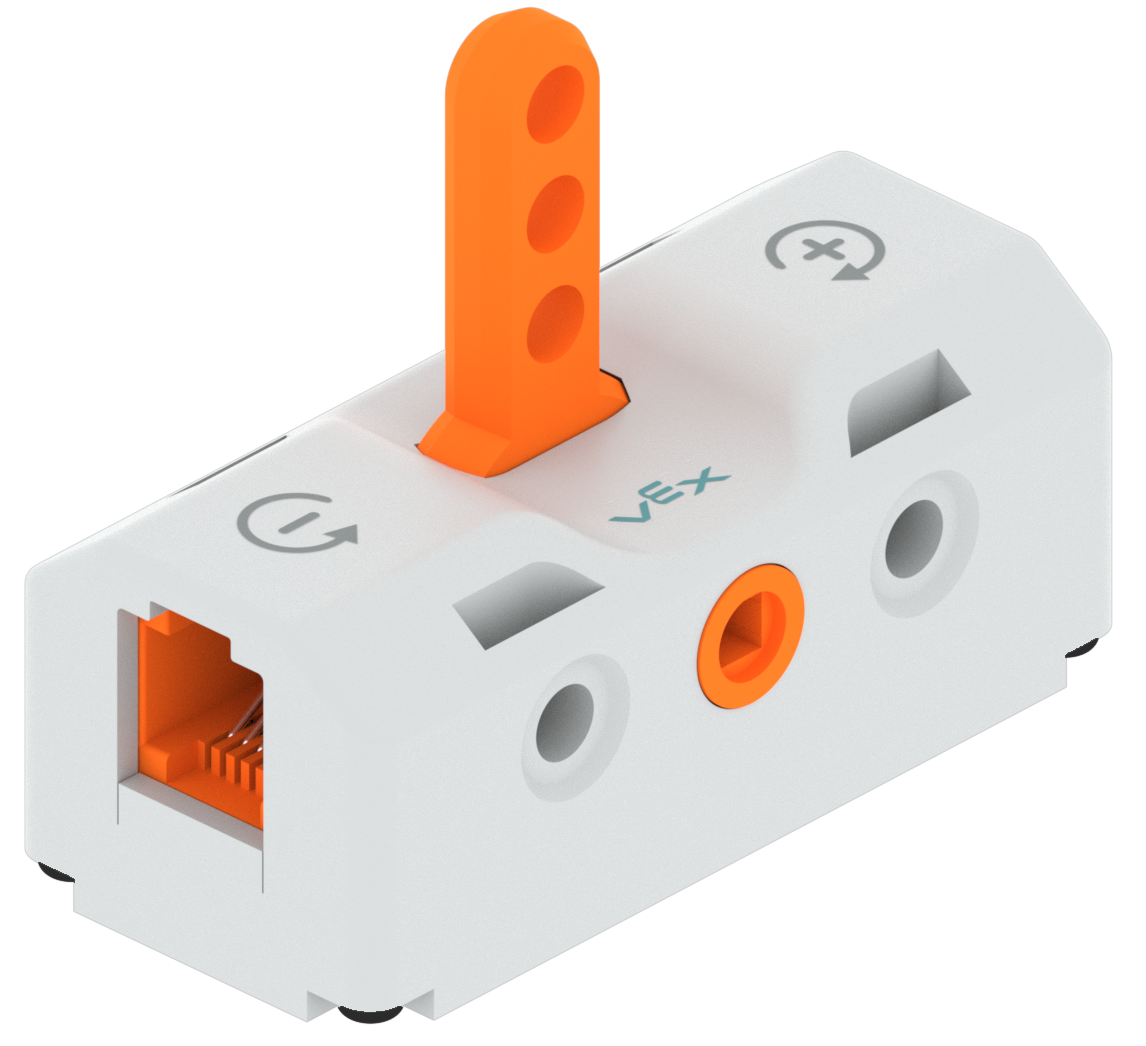

Brytare med spaken vriden till neutralläge och pekande rakt uppåt.

Neutral: stänger av motorn.

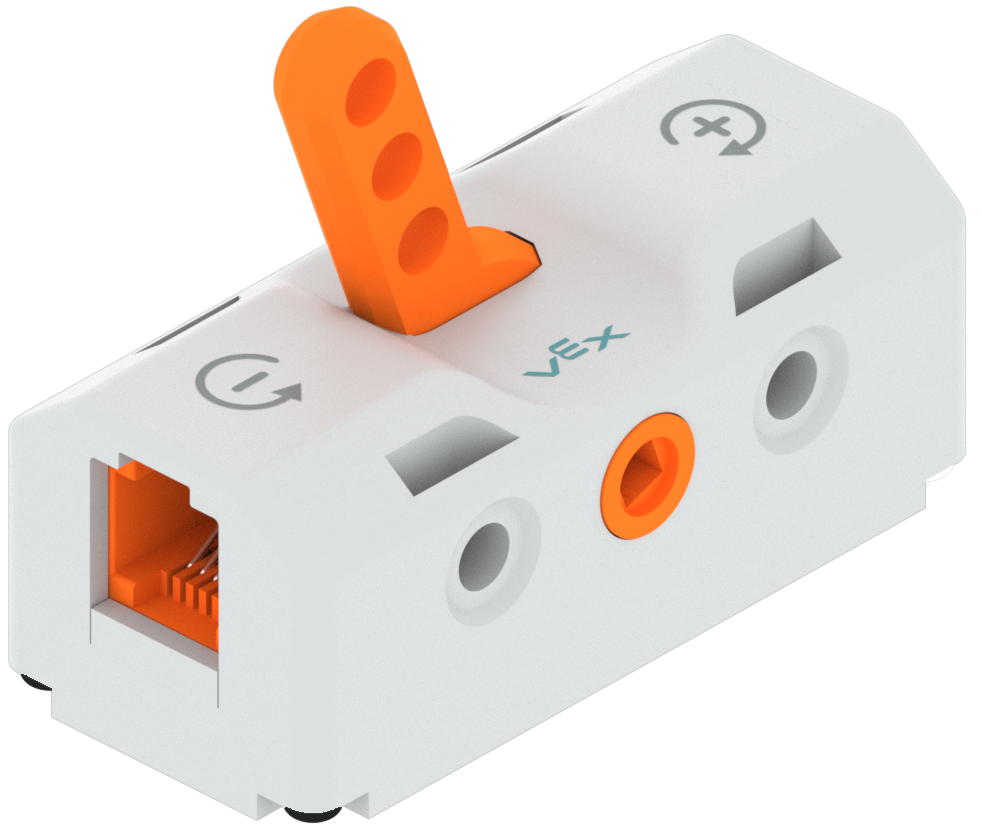

Brytare med spaken vriden till backläge markerad med ett minustecken.

'-' : roterar motorn i omvänd riktning.

Se alla tre inställningarna för Switchen i den här animationen.

Använd strömbrytaren med LED-stötfångaren

LED-stötfångare med kabeln inkopplad i Switchens Smart Port.

Anslut LED-stötfångaren till switchen genom att sätta i LED-stötfångarkabeln i Smart Port på switchen.

Diagram över två switchdelar med LED-stötfångarkablar anslutna till sina smarta portar. Till vänster är LED-stötfångarkabeln helt ansluten och det finns en grön bockmarkering, medan LED-stötfångarkabeln till höger bara är delvis ansluten och det finns ett rött X.

Se till att LED-stötfångarkabeln är helt isatt i Smart Port på switchen. Ett klickljud säkerställer att kabeln sitter ordentligt i Smart Port.

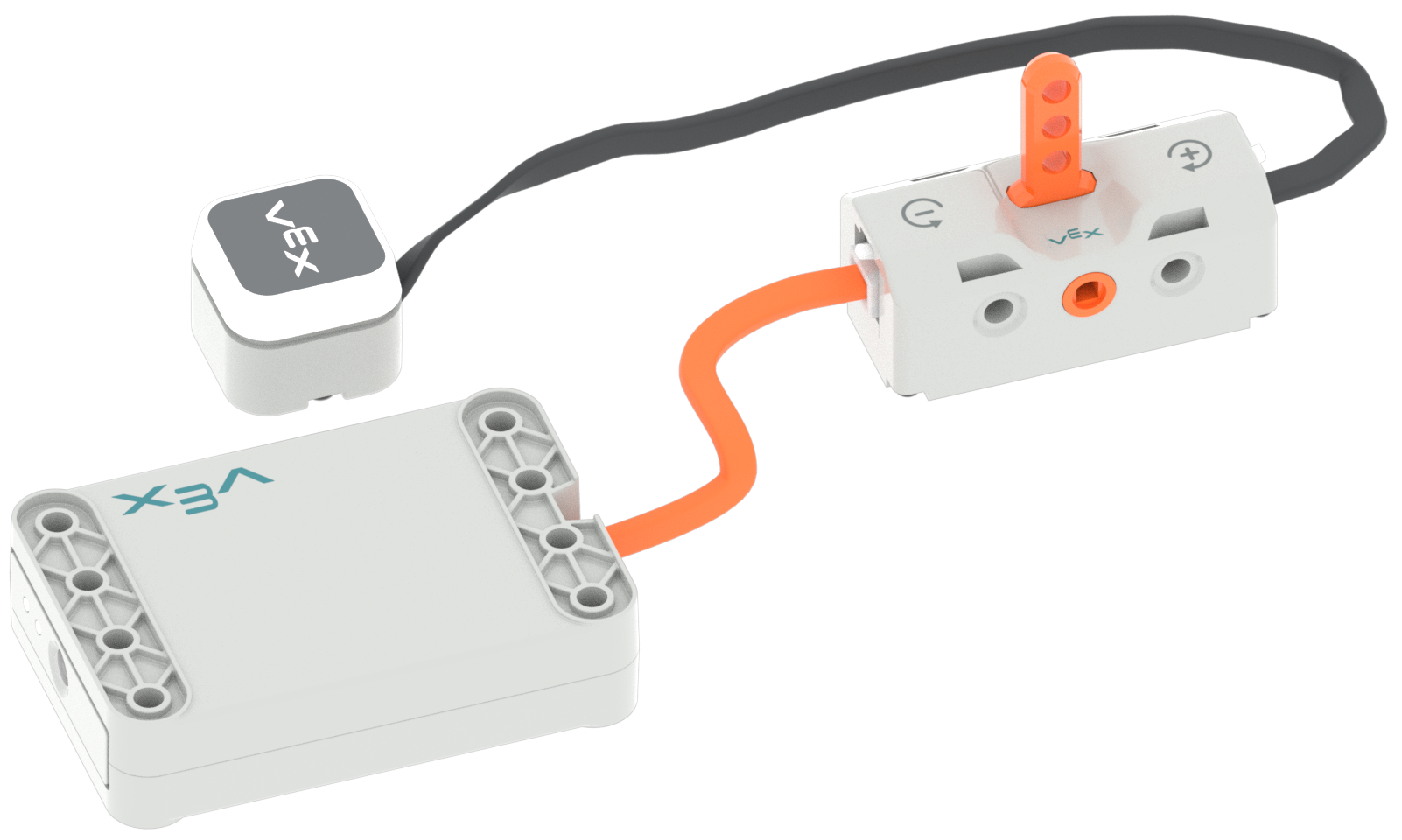

Diagram över en brytare med en LED-stötfångarkabel och en batterikabel anslutna till sina respektive portar.

För att styra LED-stötfångaren med strömbrytaren, se till att LED-stötfångaren och Batteri är anslutna till strömbrytaren.

Det finns tre inställningar på strömbrytaren när den är ansluten till LED-stötfångaren

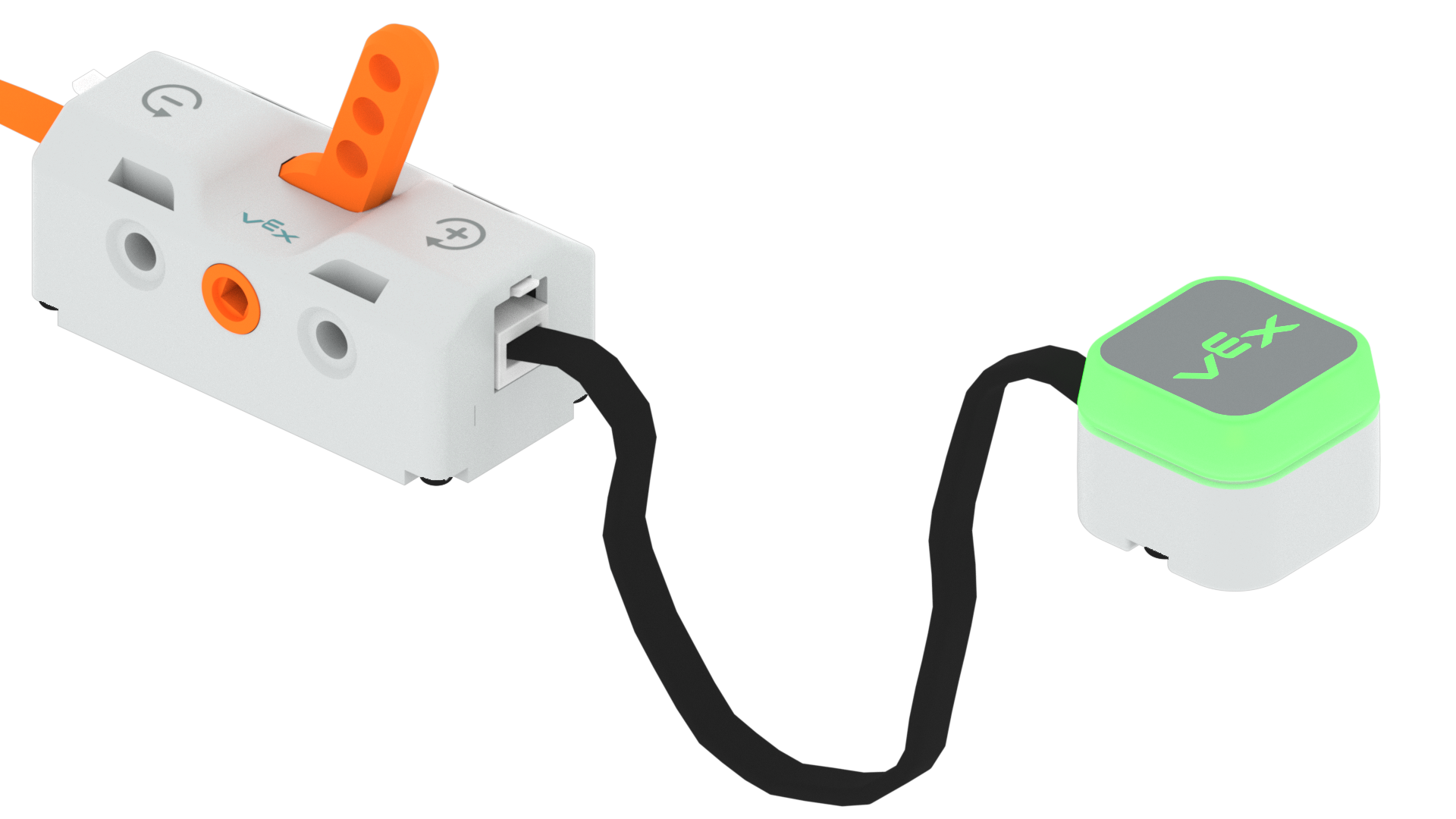

Brytare med spaken vriden till framåtläget markerat med ett plustecken. Den anslutna LED-stötfångaren lyser grönt.

'+': ställer in LED-stötfångarens färg på grön.

Brytare med spaken vriden till neutralläge och pekande rakt uppåt. Den anslutna LED-stötfångaren är avstängd.

Neutral: stänger av LED-stötfångaren.

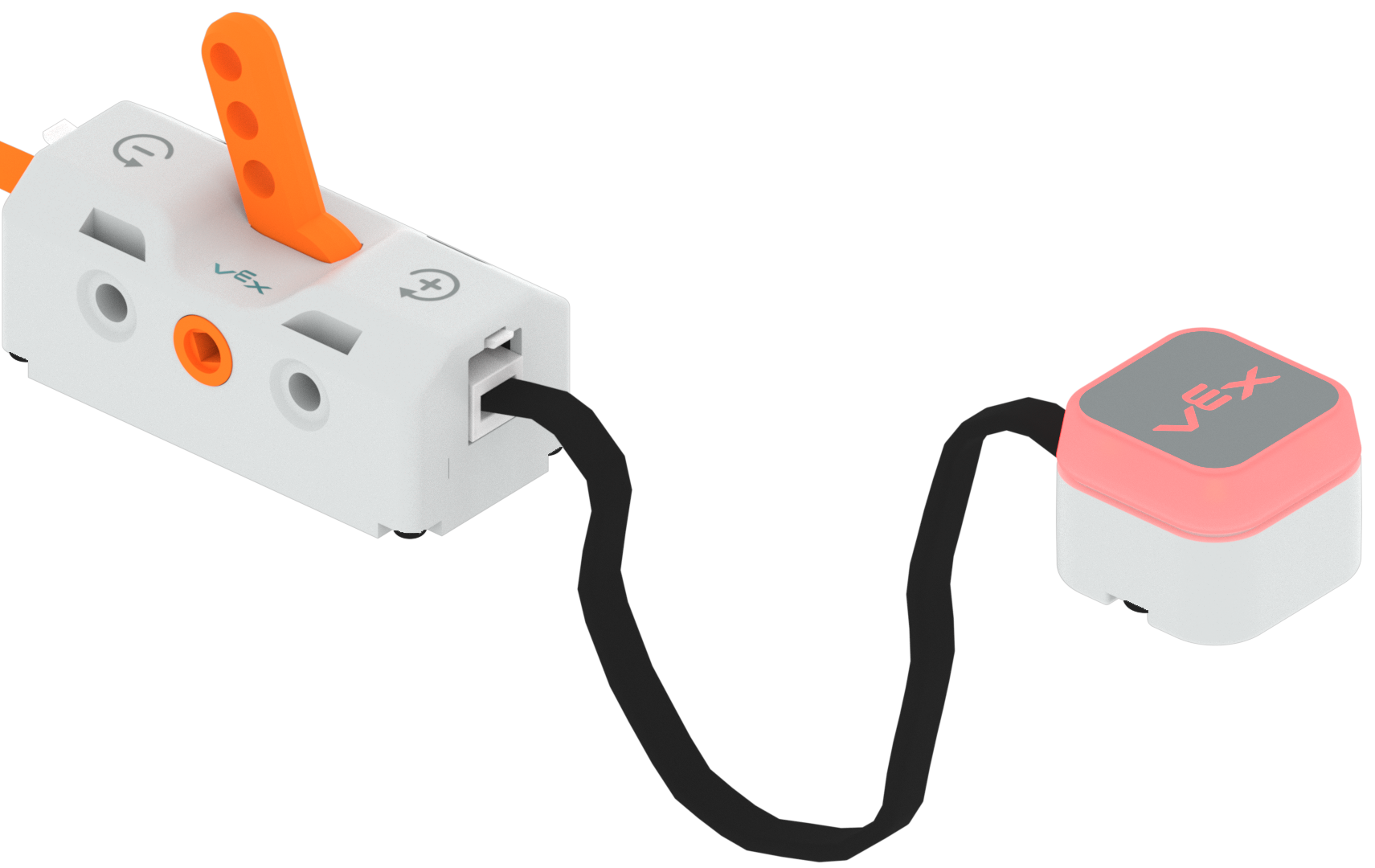

Brytare med spaken vriden till backläge markerad med ett minustecken. Den anslutna LED-stötfångaren lyser rött.

'-': ställer in LED-stötfångarens färg på röd.
