Använda V5-krympverktyget för att skapa V5 Smart-kablar med anpassad längd – VEX bibliotek

Att montera dina egna V5 Smart Cables i speciallängd ger stor flexibilitet för placering av sensorer och/eller motorer, plus att det möjliggör effektiv kabelhantering.

Nödvändiga förnödenheter

Nödvändiga tillbehör för att montera V5 Smart Cables i speciallängd inkluderar:

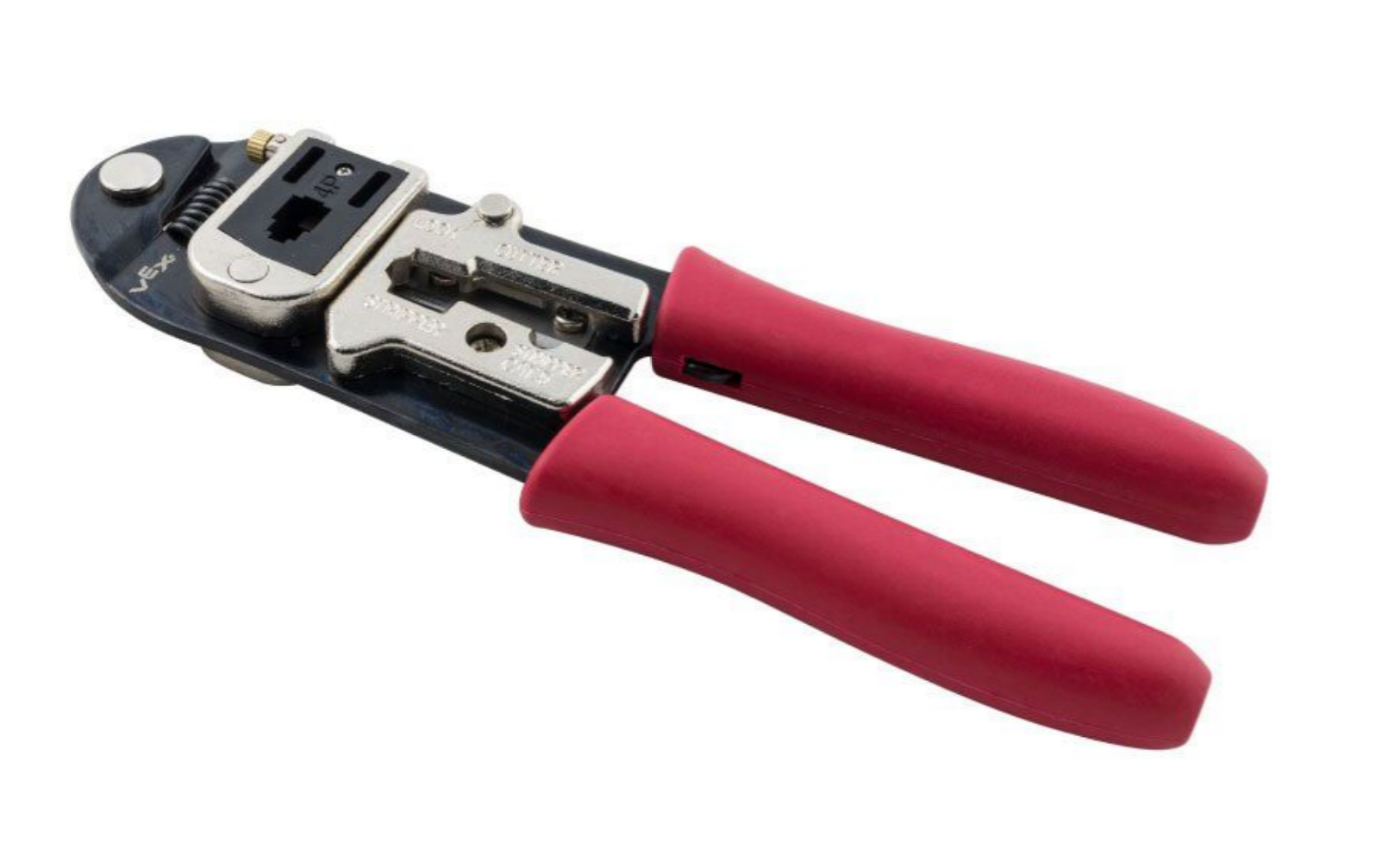

V5 Smart kabelkrympverktyg.

V5 Smart kabelkrymptång (276-5773)

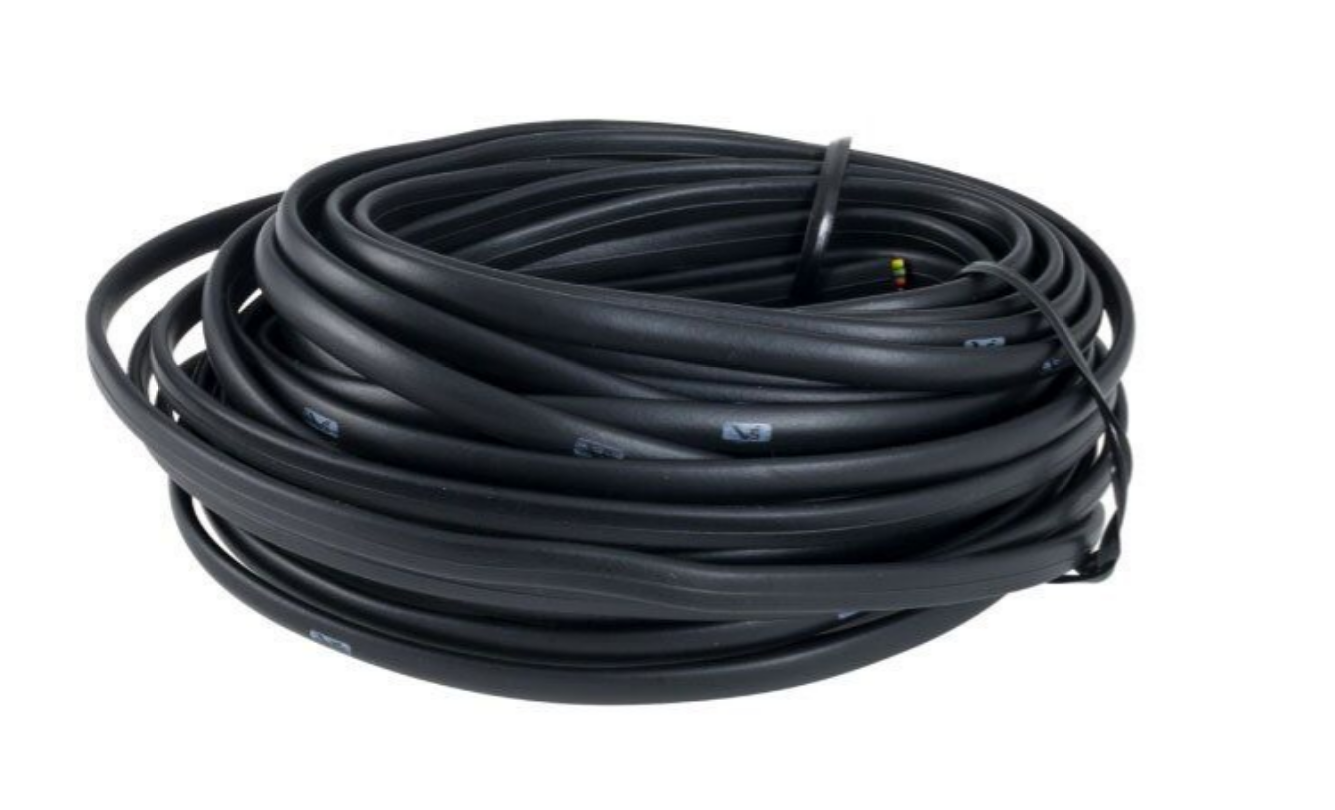

V5 Smart Cable originaldel.

V5 Smart Cable Lager (276-5774)

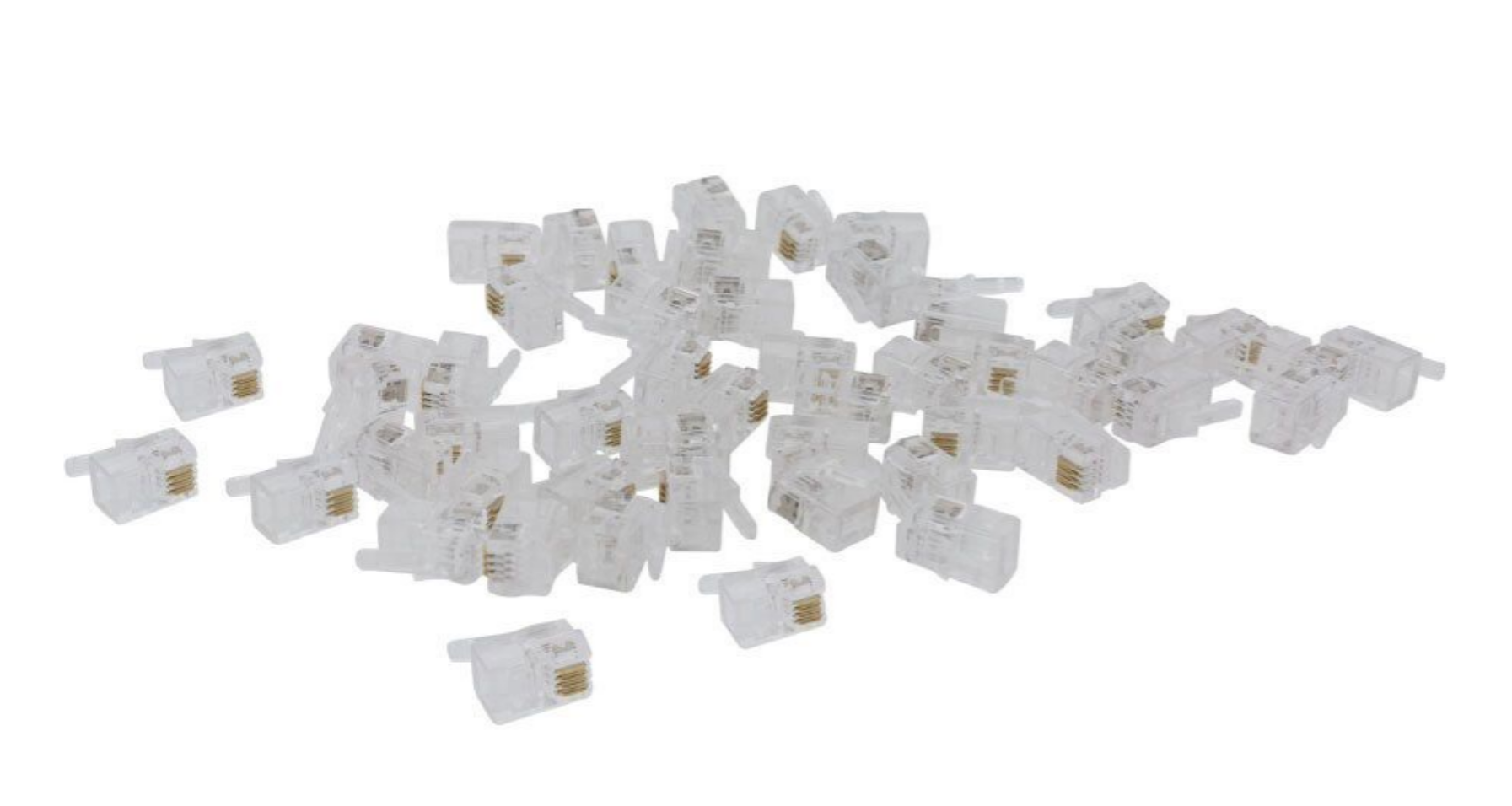

V5 Smart kabelkontaktdelar.

V5 Smarta kabelkontakter (276-5775)

Tecknad ikon av en markör.

En markör eller annat skrivredskap som används för att markera skärplatsen på kabeln.

Anmärkning: En viss sträng är användbar men är inte obligatorisk.

Mätning och kapning av V5 Smart Cable

Ett snöre används för att mäta avståndet mellan de två Smart Ports, eftersom snöret är lättare att arbeta med än själva kabeln.

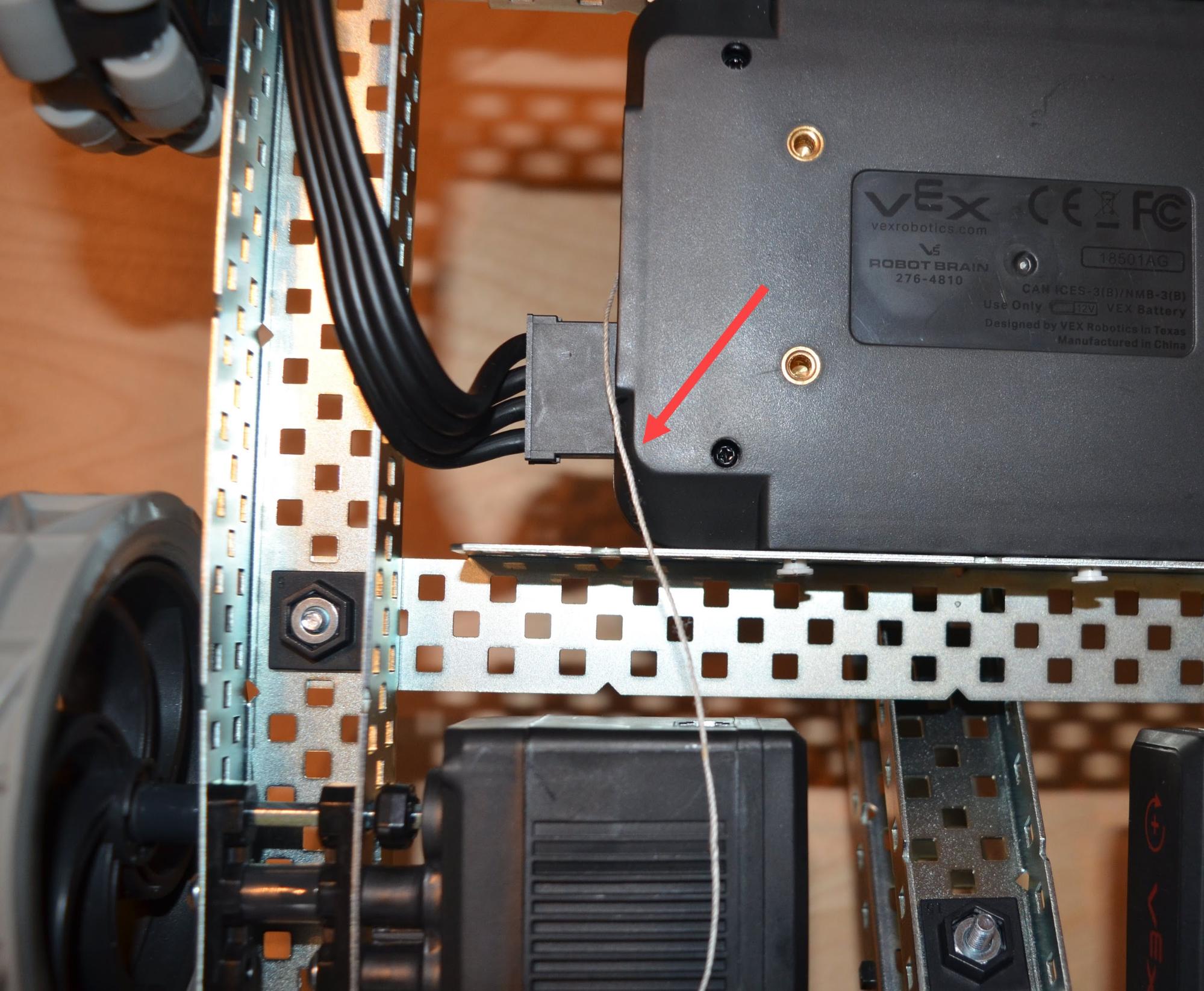

Placera V5 Smart-kabeln mellan Smart Port på V5 Brain och en Smart Port på en enhet.

Kabeln kan vara stel och svår att lägga ut. Om så är fallet är ett alternativ att använda en bit snöre för att mäta avståndet mellan de två Smart Ports.

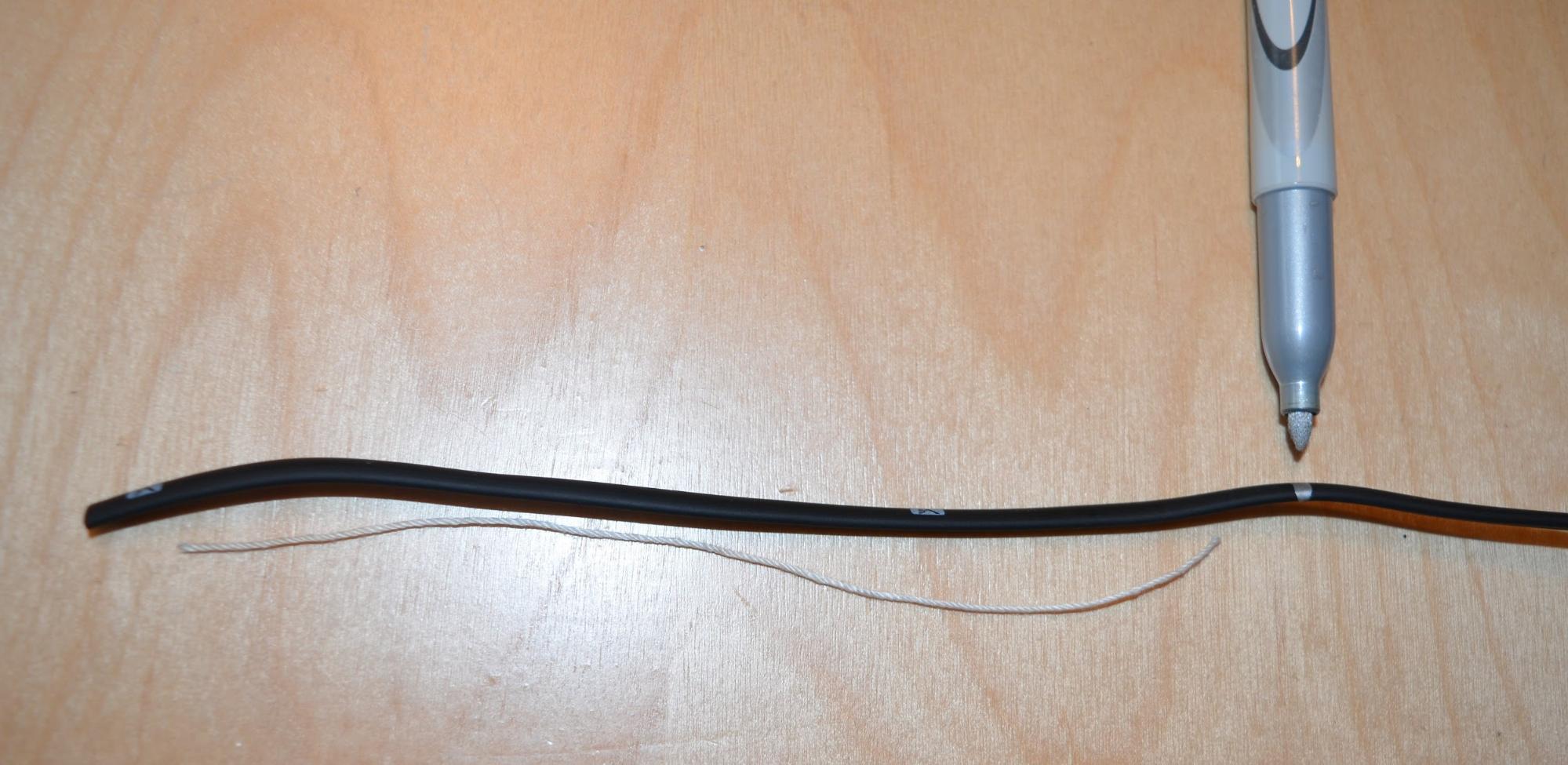

En avklippt bit snöre placeras bredvid en kabel, och en markör har använts för att överföra snörets mått till själva kabeln. Ungefär en halv tum utrymme har lämnats på vardera sidan för att ge plats åt kontakterna.

När kabelns längd har mätts, lämna lite extra utrymme i varje ände för kontakterna. Markera sedan platsen på kabeln där den ska kapas med hjälp av markören eller annat skrivredskap.

Ett annat alternativ är att klippa av en bit snöre till den längd som kabeln ska ha. Placera sedan snöret bredvid kabeln för att mäta avståndet, och lämna lite extra i varje ände för kontakterna innan du markerar klippplatsen.

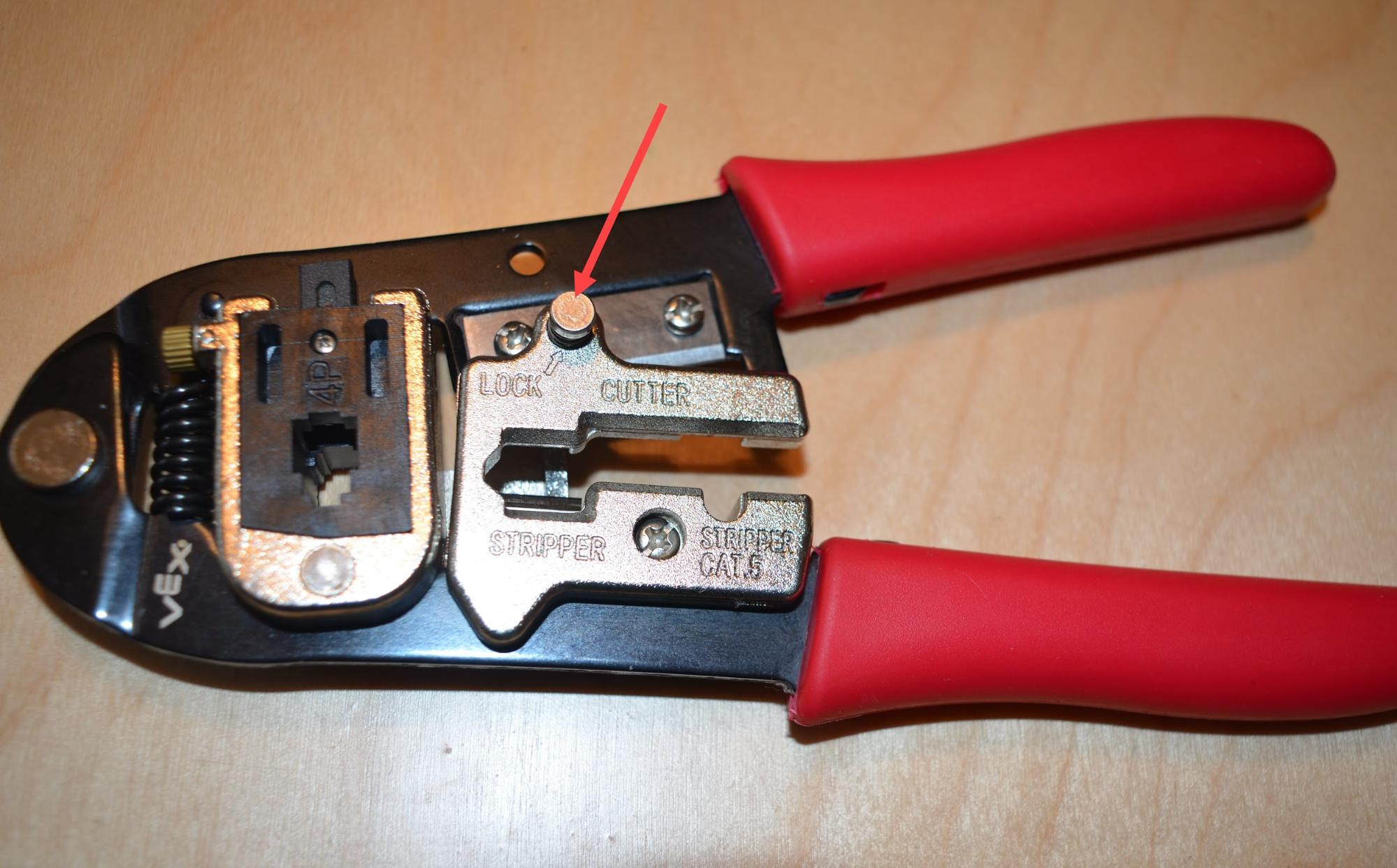

V5 Smart kabelkrymptång visas med låsstiftet markerat.

Om ditt krympverktyg är låst, kläm ihop handtagen eller dra upp låsstiftet.

V5-kabeln placeras i krympverktygets skärsektion upp till kabelns markerade längd. När kabeln är på plats kan handtagen klämmas för att skära igenom kabeln.

För in kabeln till önskad längd i verktygets avbitarsektion och justera kabeln så att snittet blir rätvinkligt. Tryck ihop handtagen tills kabeln är helt avskuren.

Avmantling av ändarna på det svarta höljet från V5 Smart Cable

Två bilder sida vid sida. Vänster visar avisoleringsdelen av krympverktyget, och en pil markerar dess placering. Till höger visas ena änden av en kabel placerad i avisoleringsdelen av krympverktyget. När kabeln är på plats kan handtagen klämmas för att skala av kabeländen.

För in ena änden av kabeln i avisoleringsdelen av verktyget. Se till att du sätter i kabeln på rätt sida av krympverktyget.

Vy uppifrån och ner av ena änden av en kabel som skalas av med krympverktyget för att visualisera installationen. Kabeländen är i jämnhöjd med och vidrör djupmätaren på verktygets baksida. Ett diagram indikerar att användaren bör vara särskilt uppmärksam på att kabeln är i jämnhöjd med änden av djupmätaren.

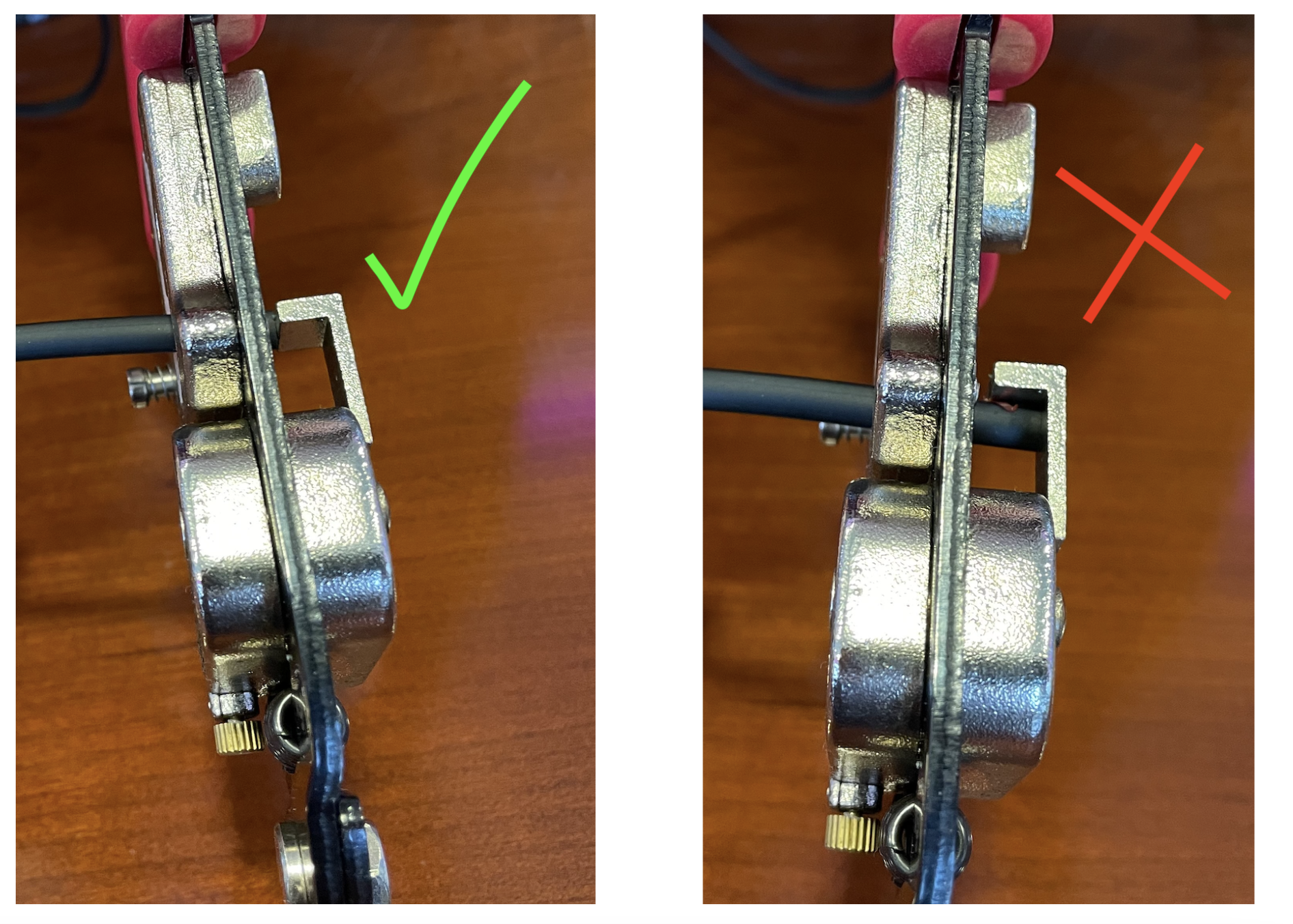

Två vyer uppifrån och ner av ena änden av en kabel som skalas av med krympverktyget. Det finns en bockmarkering till vänster som visar att kabeln är i jämnhöjd med änden av djupmätaren och inte är helt bakåttryckt. Det finns ett X till höger som visar att kabeln trycks förbi änden av djupmätaren.

Rikta in kabeln så att den är i jämnhöjd med änden av djupmätaren på verktygets baksida.

Tryck kabeln vägen bak. Se till att stanna vid stoppet, annars kommer du att skala av för mycket hölje.

När kabeln är isatt och upp mot stoppet, kläm ihop verktygets handtag.

Det kan vara bra att vicka runt kabeln medan handtagen trycks ner. Detta kommer att hjälpa till att lossa det svarta höljet.

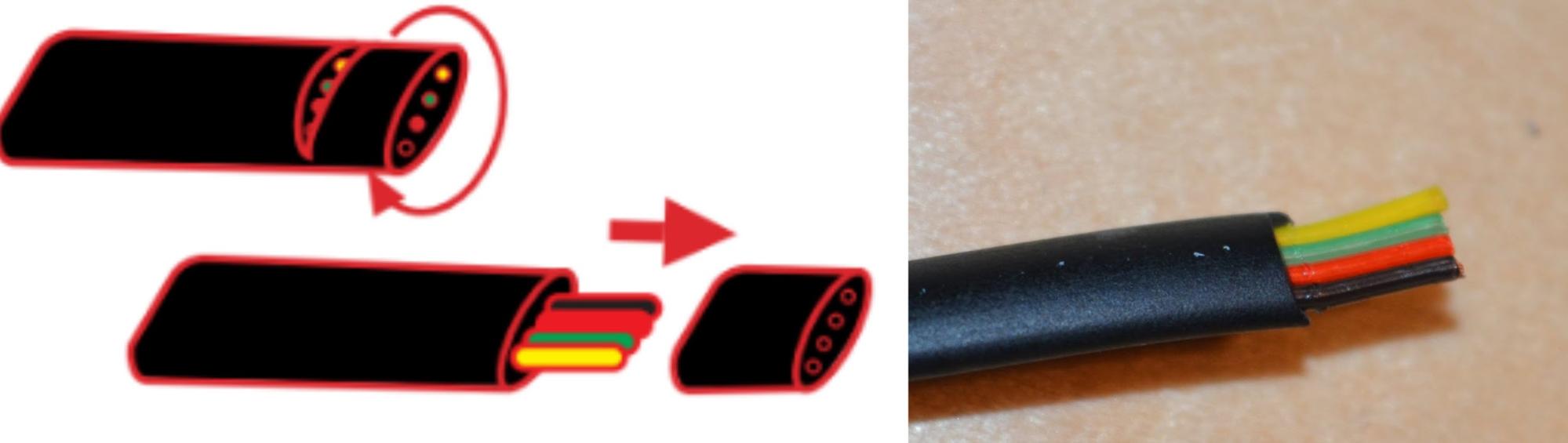

Diagrammet visar en kabel med nästan helt avskalad ände, och sedan en pil som indikerar att det avskalade höljet kan dras ut för att ta bort det. Höger visar en kabel med ena änden korrekt avskalad.

Arbeta försiktigt det yttre svarta höljet fram och tillbaka tills det lossnar och kan tas bort.

Var försiktig så att du inte drar ut de inre kablarna längre när du tar bort det svarta höljet.

Upprepa de två föregående stegen för den andra sidan av kabeln.

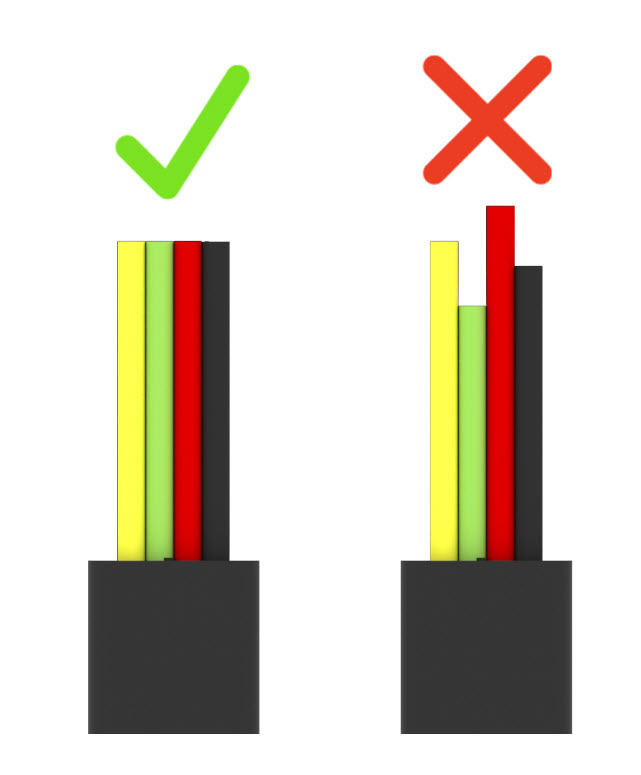

Diagram som visar att en korrekt avisolerad kabel har färgade ledningar av jämn längd, och en felaktigt avisolerad kabel har ojämnt färgade ledningar.

När båda sidor av kabeln har klippts av, se till att alla färgade ledningar ligger i jämnhöjd.

Korrekt inriktning av kontakterna

Närbild av en kabelkontakt ansluten till änden av en avisolerad kabel. Ett diagram till höger visar att en felaktigt ansluten kabelkontakt har ett mellanrum mellan de färgade kablarna och änden av kontakten, medan en korrekt ansluten kabelkontakt har färgade kablar som är i jämnhöjd med änden av kontakten.

För in ena änden av kabeln helt i kabelkontakten. Se till att alla fyra kablarna (gul, grön, röd och svart) sträcker sig till änden av kontakten.

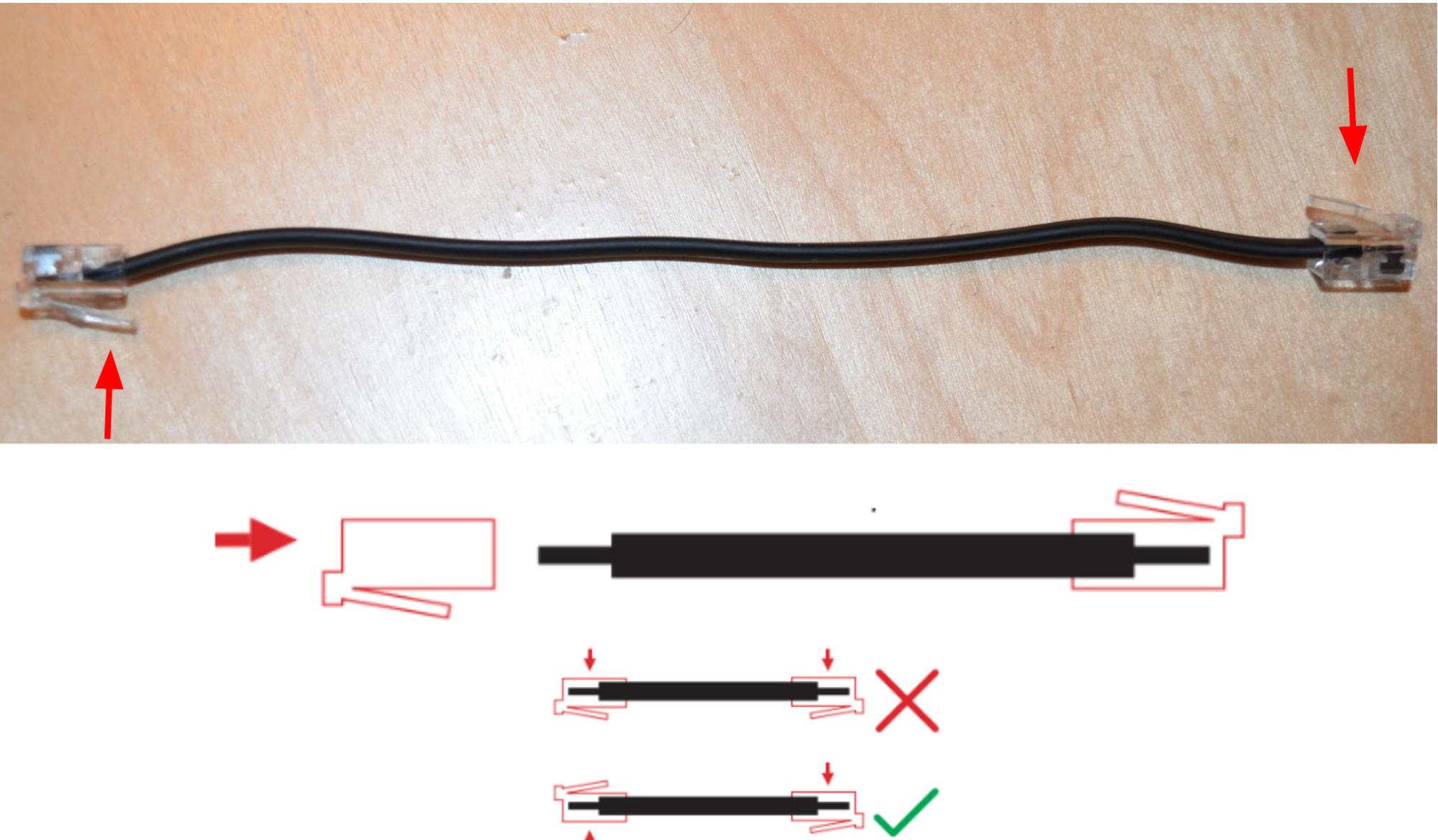

Kabel med en kabelkontakt i vardera änden placeras på ett bord. Kabeln är lagd rakt och är inte vriden, och kabelkontakterna visas vända i motsatta riktningar. Diagrammet nedan visar att en korrekt kabel har kabelkontakter som är vända mot varandra, medan en felaktig kabel har kabelkontakter som är vända åt samma håll.

Vänd kabeln 180 grader och för in de fyra kablarna på andra sidan av kabeln helt i en annan kabelkontakt.

Se till att låsflikarna är justerade så att de är på motsatta sidor av kabeln.

Närbild av båda ändarna av en kabel för att markera att kabelkontakterna är orienterade mittemot varandra.

Genom att ha låsflikarna justerade så att de är på motsatta sidor av kabeln, säkerställer detta att ordningen på trådarnas färger blir densamma från vänster till höger i båda ändar.

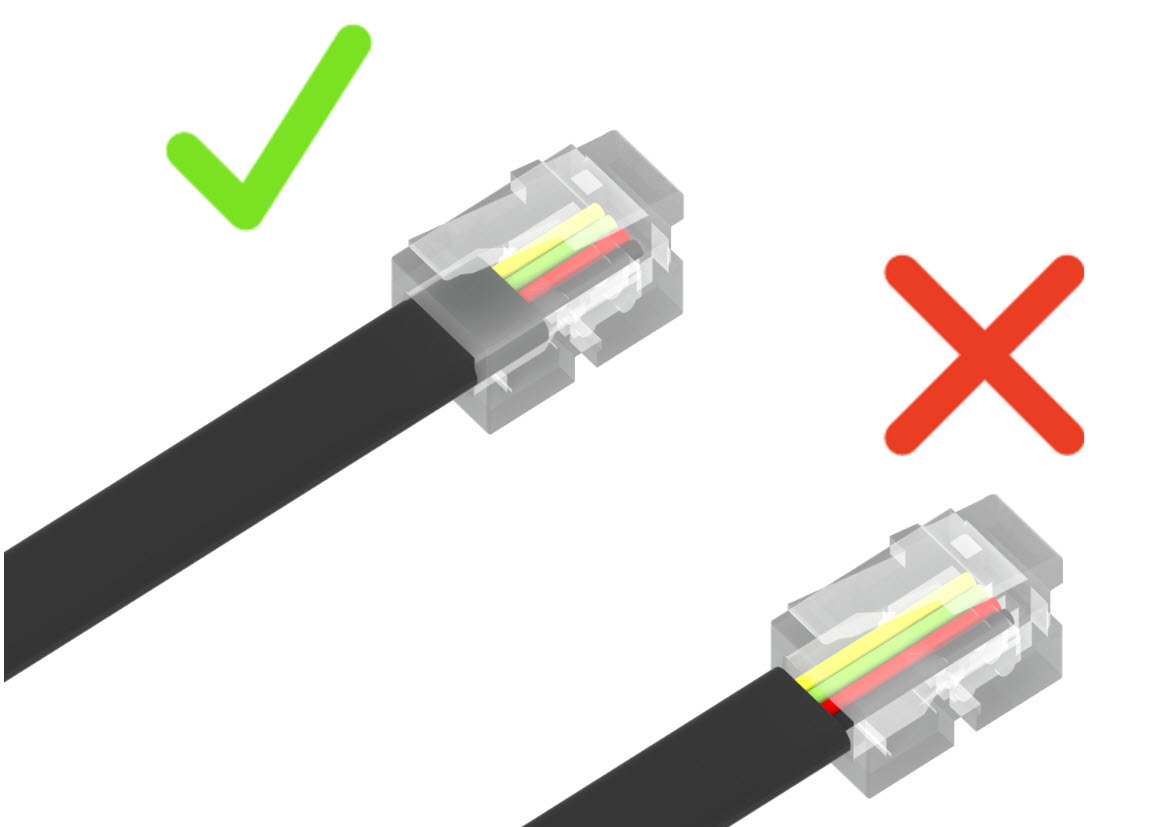

Diagrammet visar en korrekt avisolerad kabel med en del av höljet insatt i kabelkontakten. En felaktigt avskalad kabel visas också med för mycket av höljet avskalat så att inget av höljet är inuti kabelkontakten.

Se till att det svarta höljet är isatt i den genomskinliga kontakten. De färgade ledningarna ska inte vara exponerade.

Krympning och kontroll av anslutning

Vy uppifrån och ner av en kabelkontakt placerad i krympverktygets krympsektion.

Placera kabelkontakten i verktygets krympsektion. Tryck ihop handtagen mycket bestämt tills de inte längre rör sig.

Du borde kunna känna att kontaktens metallstift sitter fast i kabeln. Upprepa nu med kontakten i andra änden av kabeln.

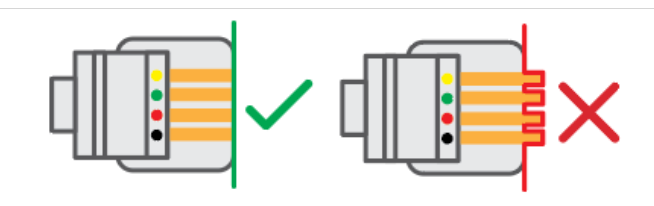

Diagram över en korrekt krympt kabelkontakt med stift som har krympts för att vara i jämnhöjd. Till höger visas ett diagram över en felaktigt krympt kabelkontakt med stift som inte är i jämnhöjd, vilket kommer att skada alla anslutna Smart Port.

Efter att kontakterna har krympts är det viktigt att inspektera kontakten för att säkerställa att stiften har krympts i jämnhöjd.

Detta är mycket viktigt. Om stiften inte är i jämnhöjd kommer din nya Smart Cable att skada alla Smart Portar som den är ansluten till.

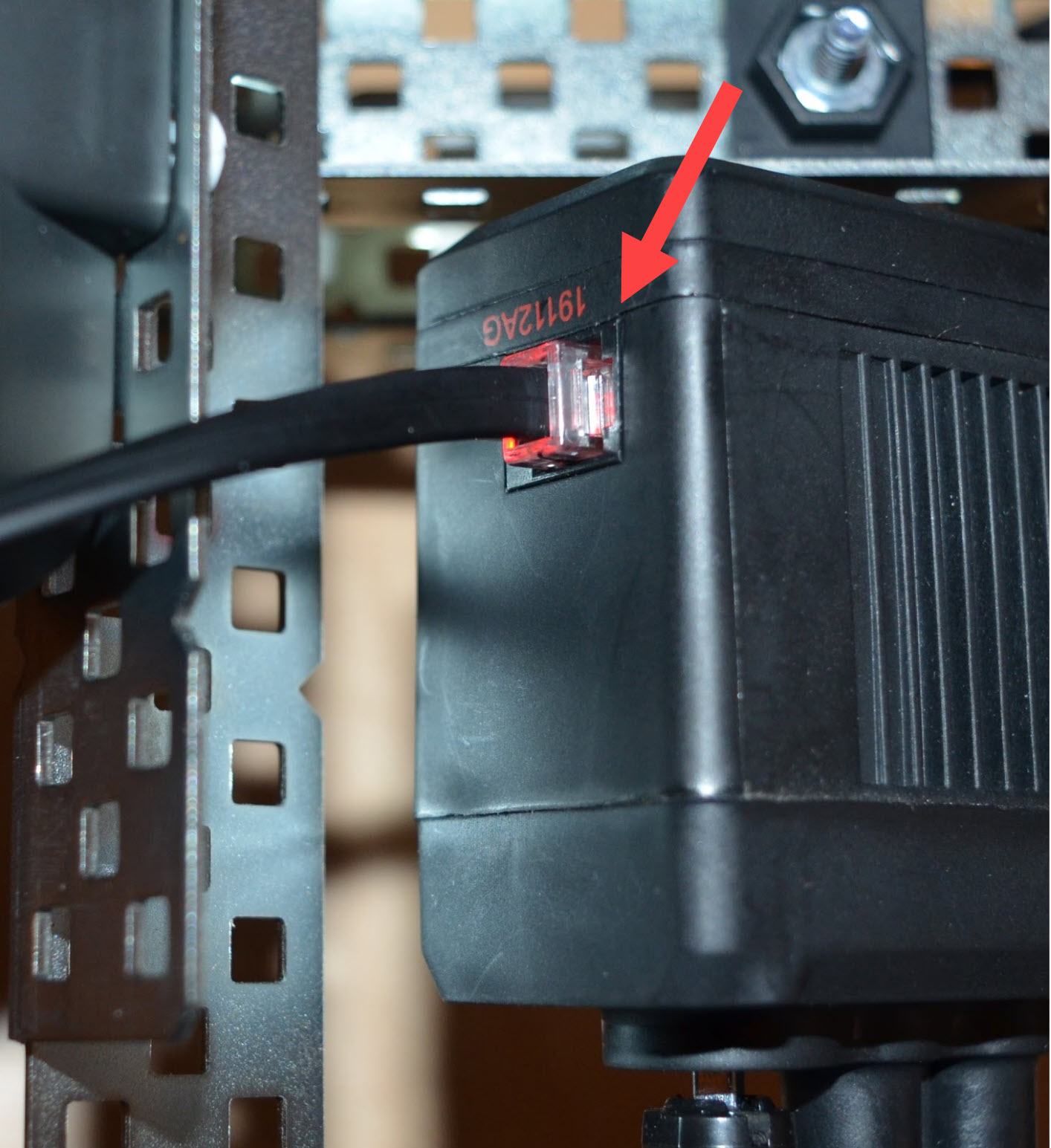

Kabelkontakten sätts in i en V5 Smart Motors Smart Port för att ansluta den till en V5 Robot Brain. Smart Ports indikatorlampa lyser rött vilket indikerar att anslutningen är lyckad.

När du är klar med krympningen och inspekteringen av kabeln, kontrollera att anslutningen är bra.

Anslut ena änden av din nya speciallängdade V5 Smart Cable till V5 Robot Brains Smart Port och den andra sidan till en V5 Smart Motor.

Slå på din V5 Robot Brain. Om V5 Smart Motor Smart Port lyser rött är anslutningen god.

När du är säker på att den nya kabelns anslutning är korrekt kan kabeln användas med vilken V5 Smart Motor eller annan V5-enhet som helst.

För mer information om korrekt kabelhantering, se den här artikeln från VEX-biblioteket.
