Förstå VEX IQ-stift, kontakter och distanser

VEX plastkontakter och distansstycken är fästelementen för VEX plastkonstruktionssystem. Kontakterna och distanserna som ingår i (1:a generationen) och (2:a generationen) kit fungerar på samma sätt, men kan ha olika färger. Satsen (andra generationen) innehåller ytterligare typer av kontakter och distanser.

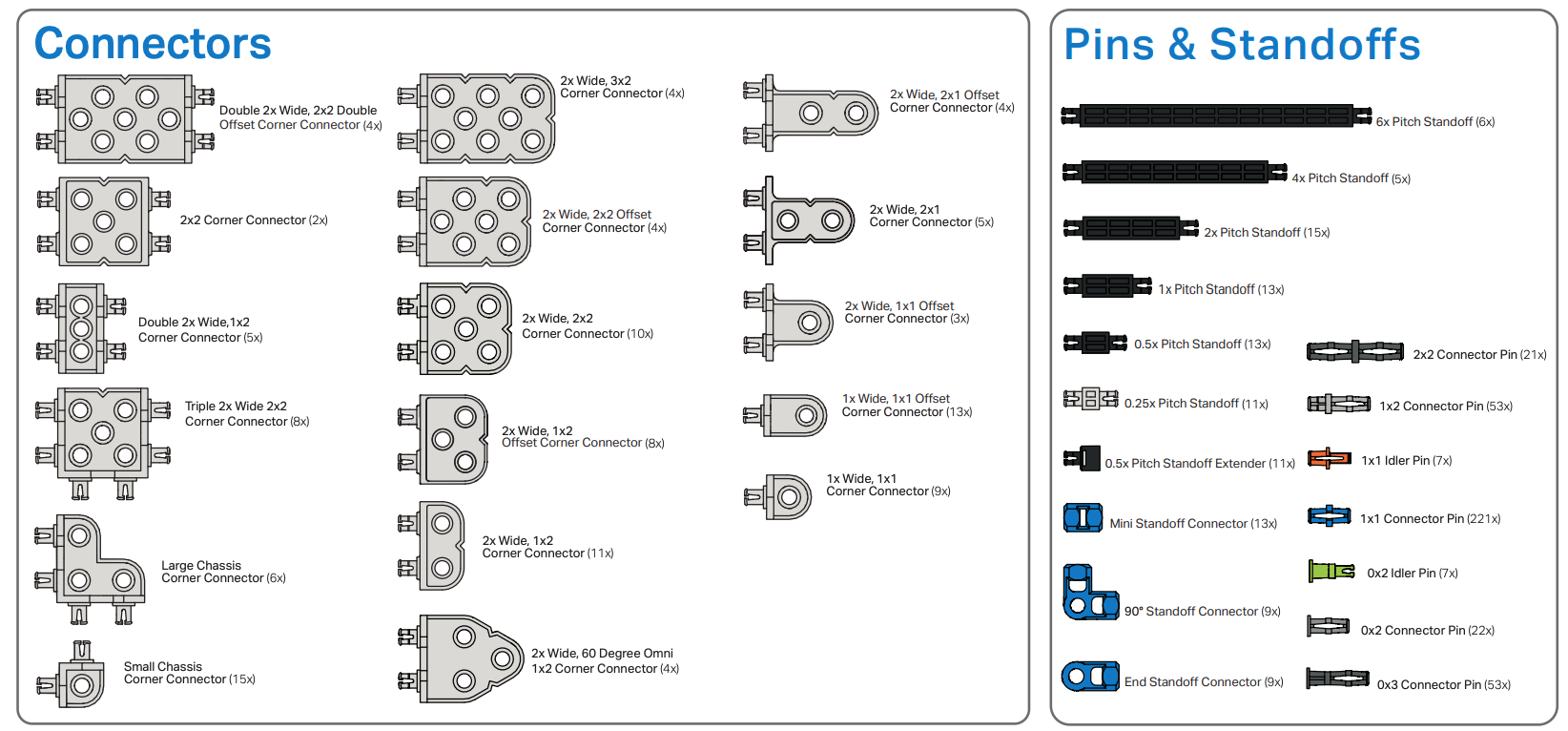

Den här bilden illustrerar IQ (2:a generationen) kontakter och distanser.

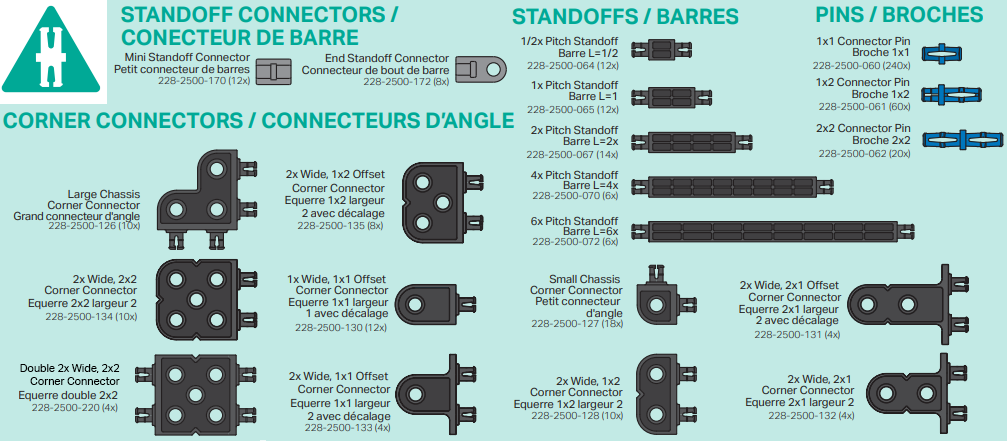

Den här bilden illustrerar IQ-kontakter och distanser (1:a generationen).

Funktionerna hos VEX plastkontakter/distanser varierar från allmänna till mycket specifika användningsområden beroende på typ av kontakt.

Nålar

Stift används för att ansluta många komponenter på roboten, från elektroniken till robotens struktur.  Några exempel på stifttyper visas nedan:

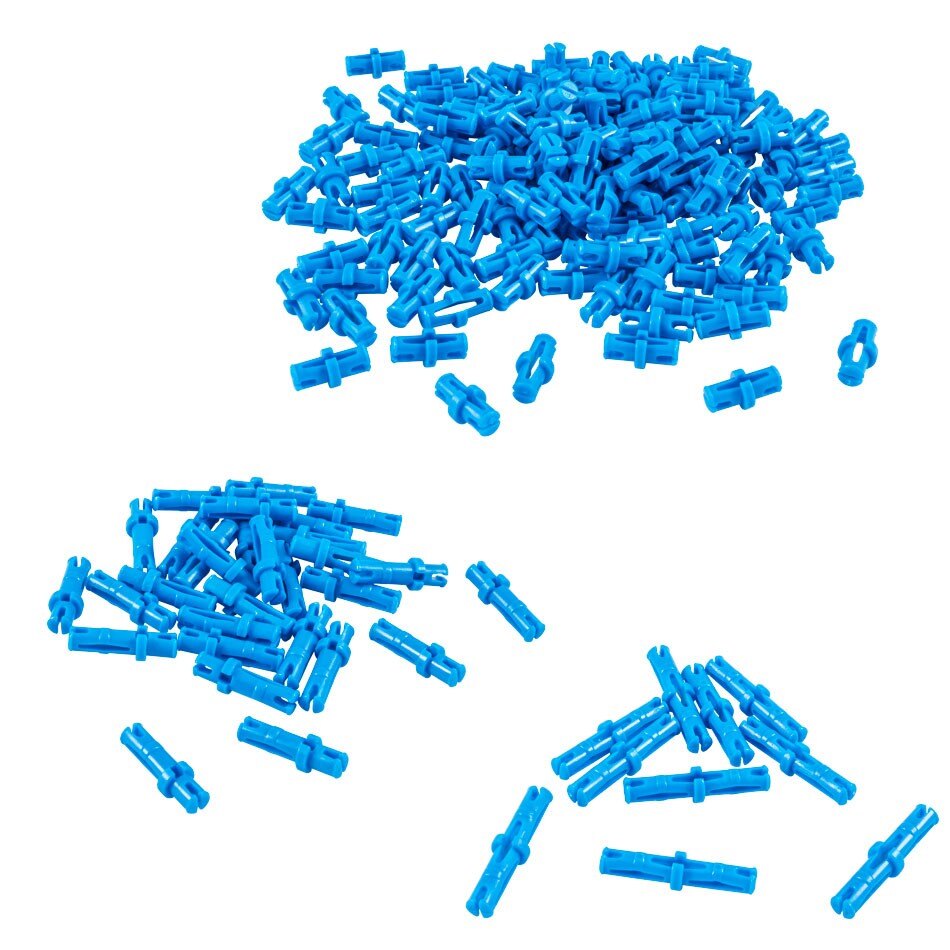

• Kontaktstift är utformade för att sättas in i hålen på komponenter för fastsättning. Det finns 1x1-kontaktstift som är utformade för att ansluta en enda komponent till en annan, till exempel att ansluta robotens hjärna till en stråle. (Ett exempel på detta kan ses i VEX IQ Clawbot-bygginstruktionerna.) Det finns 1x2-kontaktstift som ansluter en enda komponent till två ytterligare komponenter, till exempel genom att ansluta en hörnkontakt till en 2X-balk och sedan fästa en ytterligare 1X-balk. Slutligen finns det 2x2-kontaktstift som kan fästa två lager av komponenter till två ytterligare lager av komponenter. Se följande 3D-byggen som exempel på användning av 1x1-, 1x2- och 2x2-kontaktstift.

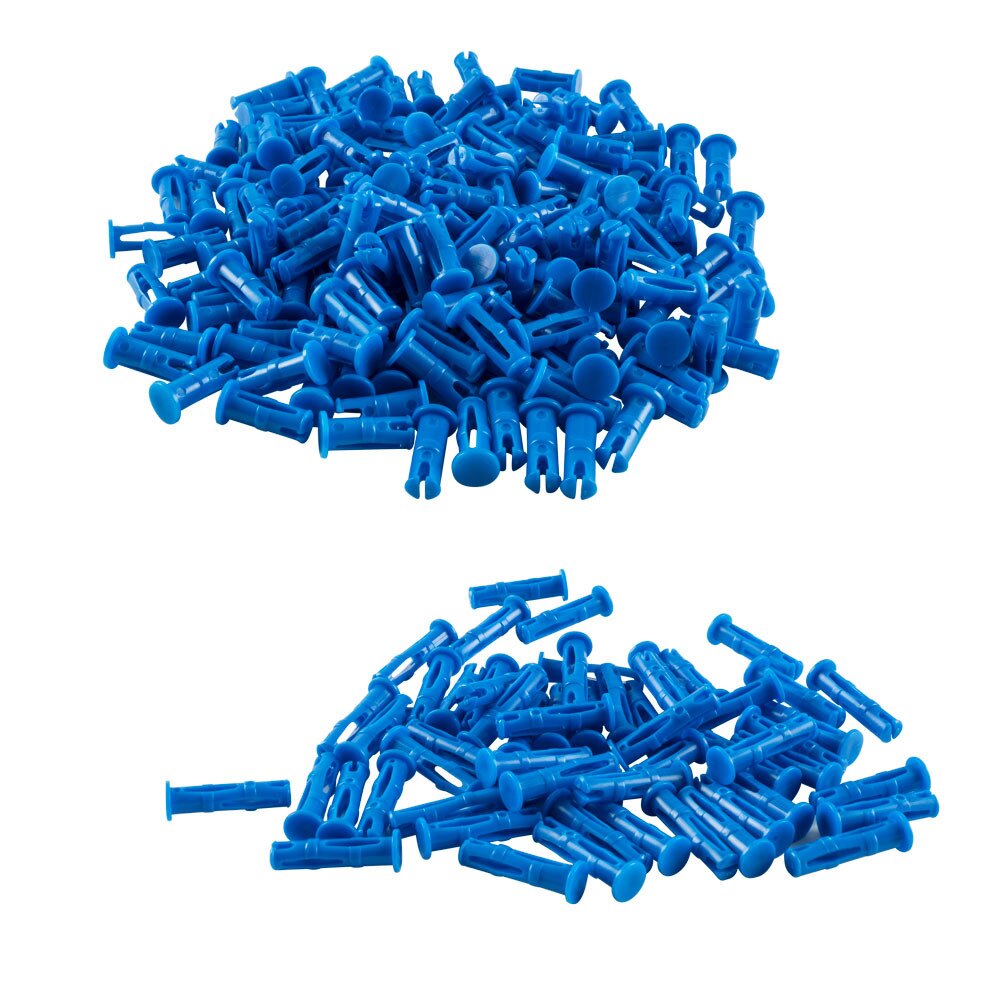

• Försedda kontaktstift ger en annan typ av anslutning i konstruktioner där det kan finnas risk att en standardkontaktstift dras ut eftersom locket inte kan dras genom ett hål. Förslutna kontaktstift kan också användas för att förstärka en enhet efter att den har monterats eftersom stiften kan sättas in från utsidan. Dessa stiften är utformade för att tryckas genom hålet i en komponent och in i hålet i nästa. Det finns 0x2-stift för att ansluta två komponenter tillsammans och 0x3-stift för att ansluta tre lager av komponenter.

Avstånd

Avståndshållare används för att separera två delar från varandra samtidigt som de skapar en styv förbindelse. Ett exempel på detta skulle vara att separera två 2X-balkar så att en serie drivkugghjul kan placeras mellan dem. Distanser kan också monteras för att hantera spelpjäser, som att göra en gaffel på änden av en arm.  Tillgängliga distanser inkluderar längderna 0,5x, 1x, 2x, 4x och 6x. Distanser inkluderar även distanskontakter som ändkontakter som kan skapa en vridpunkt i slutet av distansen, och mini- och standardkontakter som gör det möjligt att ansluta distanser till varandra. Se följande 3D-byggen för att se exempel på användningsområden för Standoff.

Hörnkopplingar

Hörnkopplingar finns i en mängd olika orienteringar, vilket möjliggör ett nästan oändligt antal alternativ för att skapa tredimensionella konstruktioner som kopplar samman balkar, plattor och andra komponenter. Se följande 3D-byggen för att se några exempel på användningsområden för tillgängliga hörnkopplingar:
