Steg 1: Koppla ihop kontrollenheten.

Kontroller ansluten till en hjärna med en tetherkabel.

Anslut ena änden av tetherkabeln till den avstängda VEX IQ-robotens hjärna med ett laddat VEX IQ-robotbatteri och den andra änden till kontrollenheten.

Lyssna efter "klicket" när tetherkabeln sätts in i kontrollenheten och hjärnan för att bekräfta att tetherkabeln är ordentligt fastsatt.

Steg 2: Slå på hjärnan.

Hjärnskärm med Tether-ikonen markerad längst upp till höger, vilket indikerar att handkontrollen har anslutits.

Kontrollera att kontrollenheten är ansluten genom att titta på anslutningsikonen längst upp till höger på skärmen bredvid batteritidsikonen.

Steg 3: Gå till Inställningar: Kalibrera styrenheten.

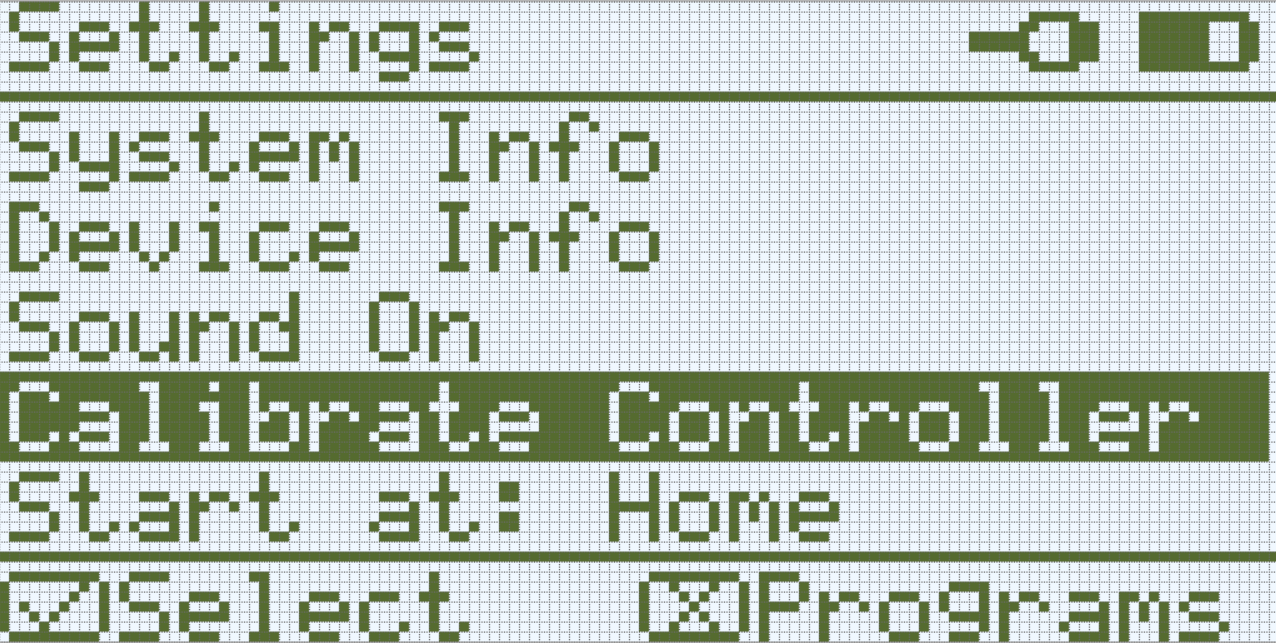

Hjärnskärmen visas i inställningsmenyn med alternativet Kalibrera styrenhet markerat. Kalibrera styrenheten är det fjärde alternativet i listan.

Tryck på X-knappen för att navigera till inställningsskärmen.

Tryck på nedåtpilen till alternativet Kalibrera styrenhet och välj det genom att trycka på knappen Kontrollera.

Steg 4: Flytta joystickarna.

Hjärnskärmen visas i kalibreringsmenyn. Två ikoner representerar handkontrollens joysticks. Nedanför finns ett meddelande som lyder Flytta båda joystickarna i en hel cirkel.

Rör båda joystickarna i en hel cirkel. När du är klar, tryck på valfri knapp på hjärnan eller kontrollenheten.

Steg 5: Verifiera och spara kalibreringen.

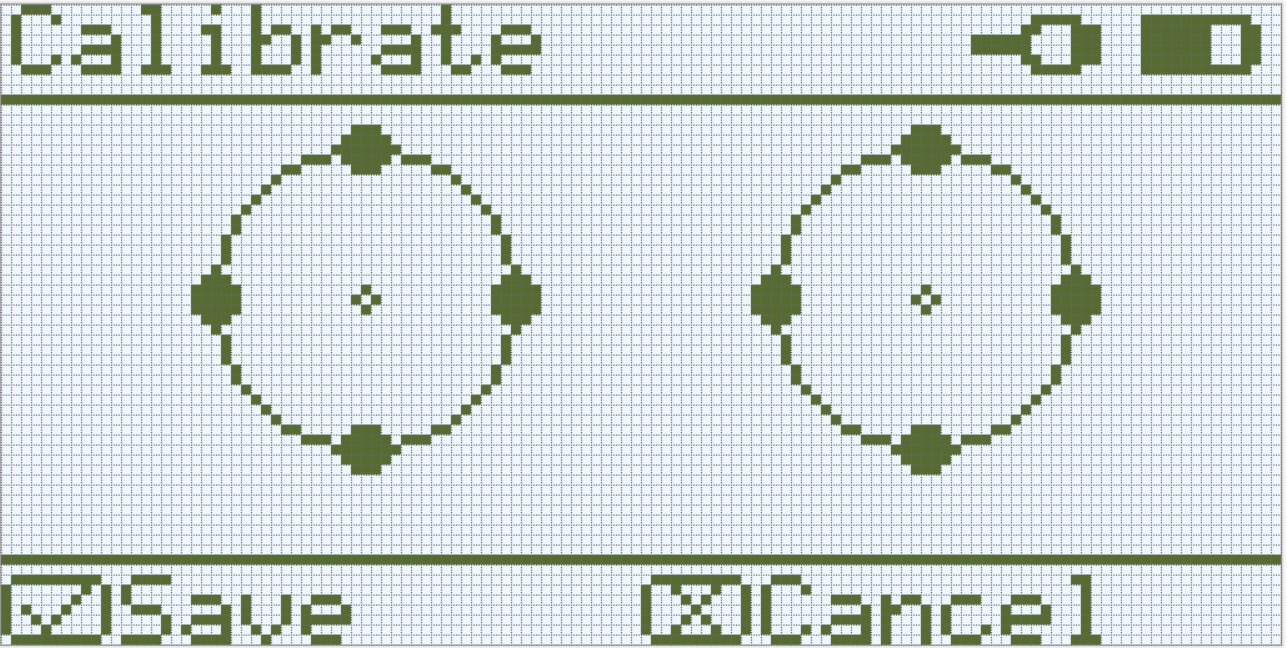

Hjärnskärmen visas i kalibreringsmenyn. De två joystick-ikonerna är centrerade för att indikera att kontrollkalibreringen är klar. Längst ner på skärmen indikerar ikoner att knappen Kontrollera kan användas för att spara och X-knappen kan användas för att avbryta.

Tryck på knappen Kontrollera för att spara kalibreringen eller tryck på X-knappen för att avbryta och återgå till inställningsmenyn.

OBS: När knappen Kontrollera trycks in för att spara kalibreringen kommer hjärnan att ge ifrån sig ett jubelljud.
