Brickor och distanser är stänger av olika tjocklekar med ett mitthål, dimensionerade så att en axel eller skruv lätt kan passera genom hålet.
Huvudsyftet med brickorna som finns tillgängliga med VEX EDR-systemet är att tillhandahålla ett gränssnitt mellan en stationär komponent och en roterande komponent för att minska friktion. Till exempel, när en bricka placeras på en axel mellan ett axellager och en axelkrage, minskar den friktionen mellan det stationära lagret och axelkragen som är fäst vid axeln genom att tillhandahålla en fritt roterande komponent mellan dem.

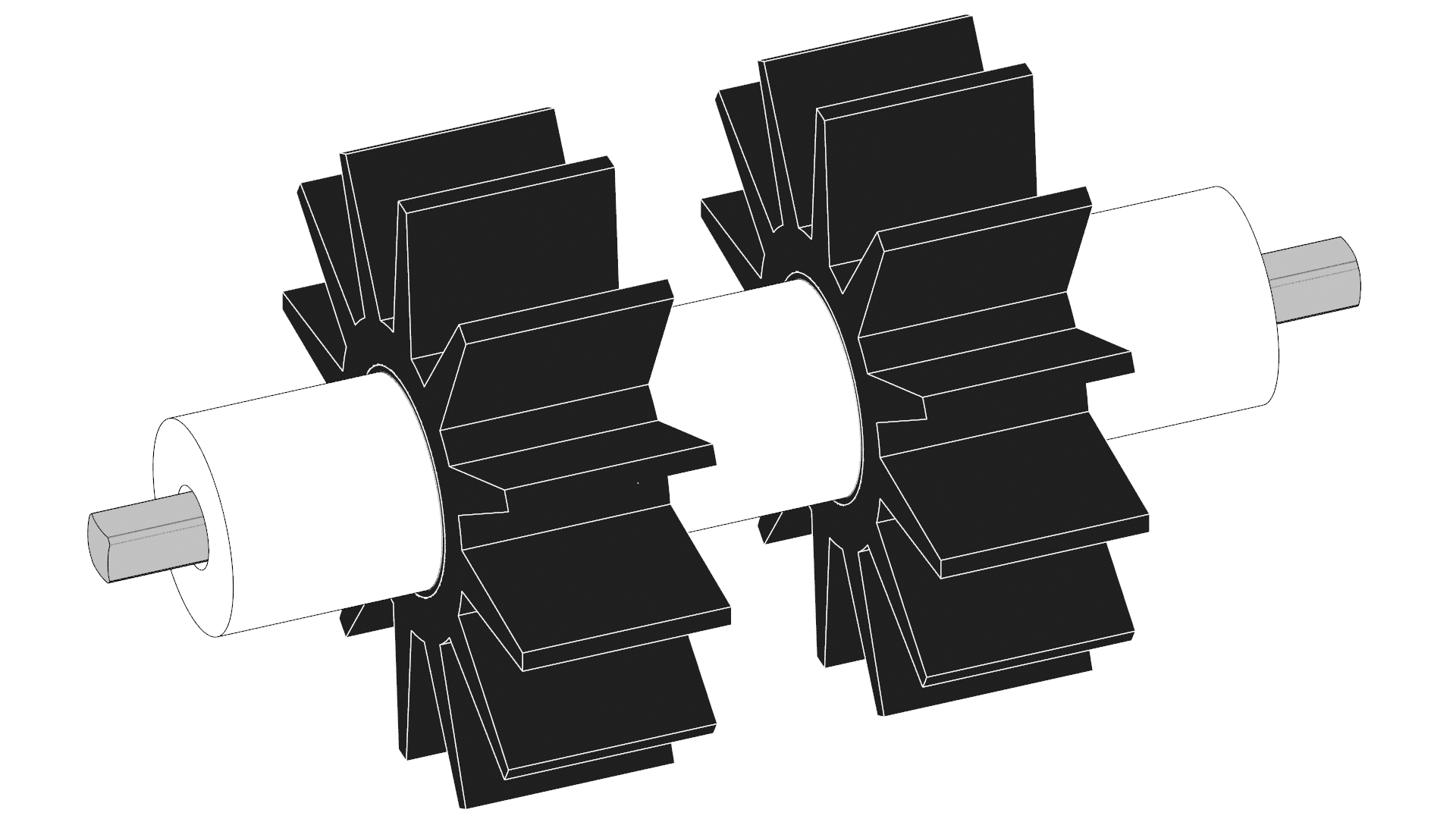

Det finns ett antal syften med distanser. Ett syfte är att distanshållare kan användas för att hålla utrymme mellan två komponenter. Detta utrymme kan behövas så att en komponent som ett spinnhjul inte skaver mot en intilliggande metallstruktur, eller så kan distansbrickor ge utrymme mellan komponenter på en axel. Till exempel kan placering av distanser mellan intagsrullarna på en axel ge ett mer effektivt intag för tävlingsspelpjäser.
| Inloppsrulle | |
Ett annat syfte med distanser är att förhindra att en skruv och mutter dras åt för hårt och deformerar komponenten som monteras. Kugghjul och kedjehjul med monteringshål har ett gjutet mittnav som sticker ut längre än kugghjulets eller kedjehjulets tänder. När du monterar kugghjulet eller drevet på ett hjul eller en metallkonstruktionskomponent ska skruvarna föras in genom monteringshålen på kugghjulet/drevet och sedan placeras en distansbricka på skruvarna innan skruvarna förs in i hjulet eller metallkonstruktionskomponenten. Dessa distanser måste vara minst lika breda som drevet, eller kedjehjulets nav, sticker ut. Om detta inte inträffar, när skruven dras åt med fästmuttern, är det möjligt att skruven dras åt för hårt och deformera kugghjulet eller kedjehjulet.

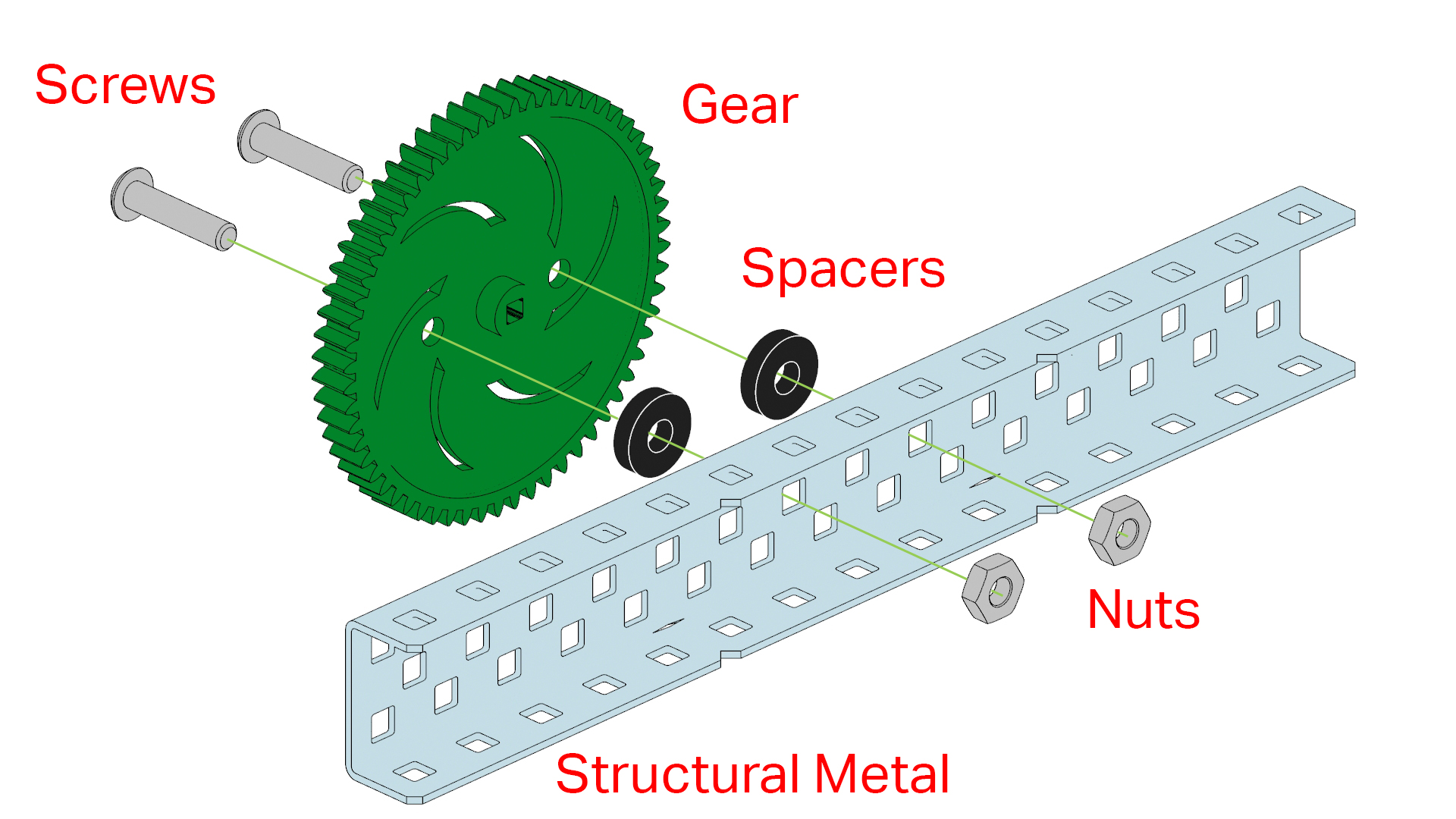

Exempel på montering av ett kugghjul med distanser på en konstruktionsmetall
Tillgängliga brickor och distanser är:

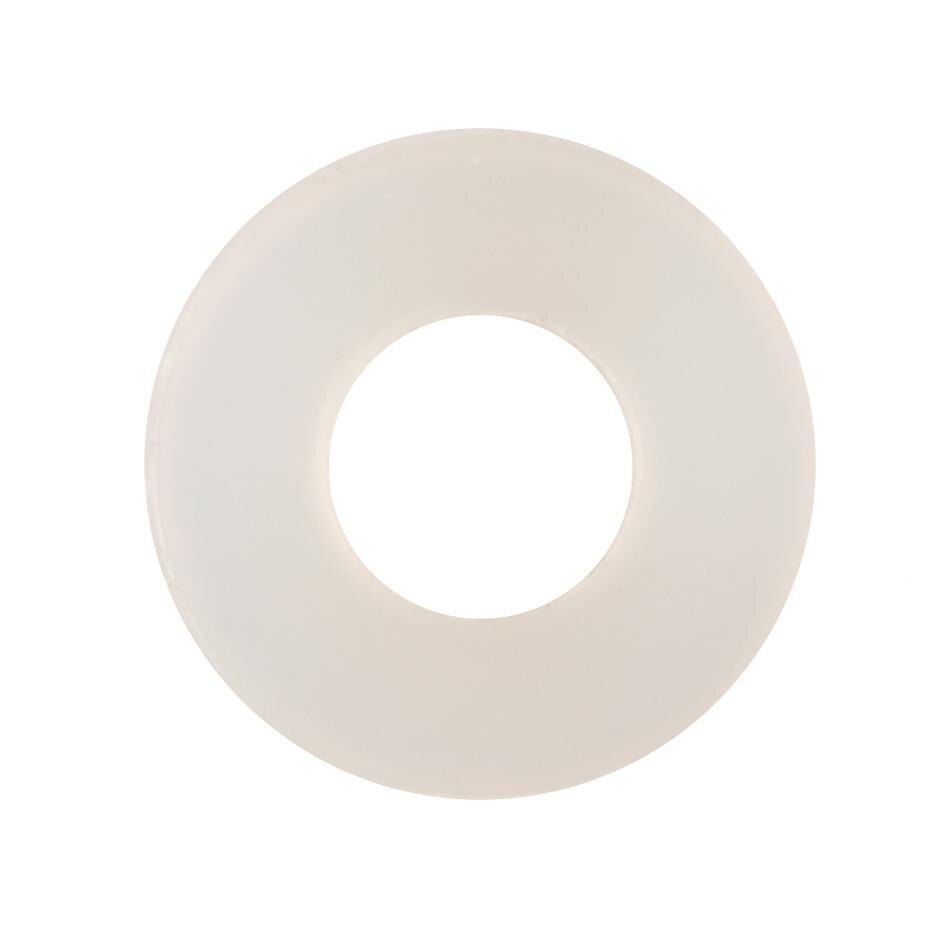

Teflonbrickor är de tunnaste av de brickor/distanser som finns tillgängliga och har en låg friktionskoefficient.

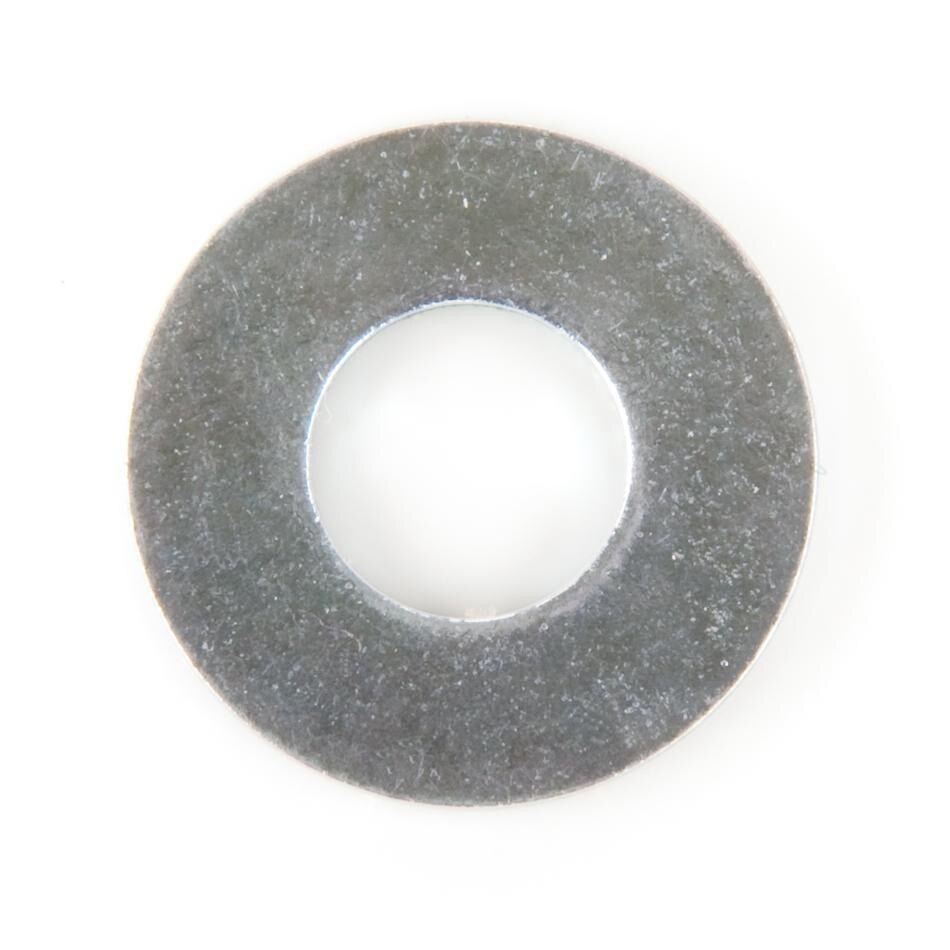

Stålbrickor är mycket slitstarka och är en bra allroundbricka.

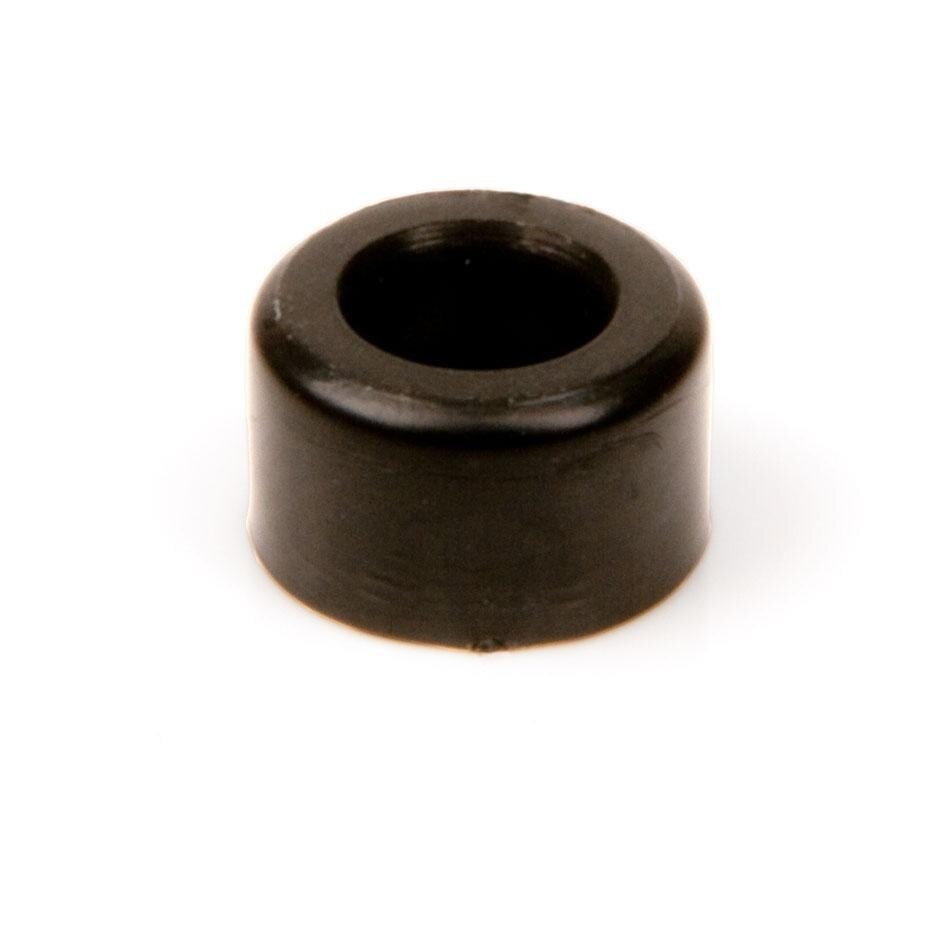

Plastdistanser finns i två tjocklekar, 4,6 mm och 8 mm. Dessa svarta distanser har den minsta diametern av de tillgängliga distanserna och är idealiska för applikationer där det inte behöver finnas lika mycket kontaktyta, till exempel på en axel mellan ett hjul och en bit konstruktionsmetall. Dessa distanser fungerar också bra för att fylla i utrymmet på en skruv mellan en bit konstruktionsmetall och ett kugghjul/drev när de monteras tillsammans som nämnts ovan.

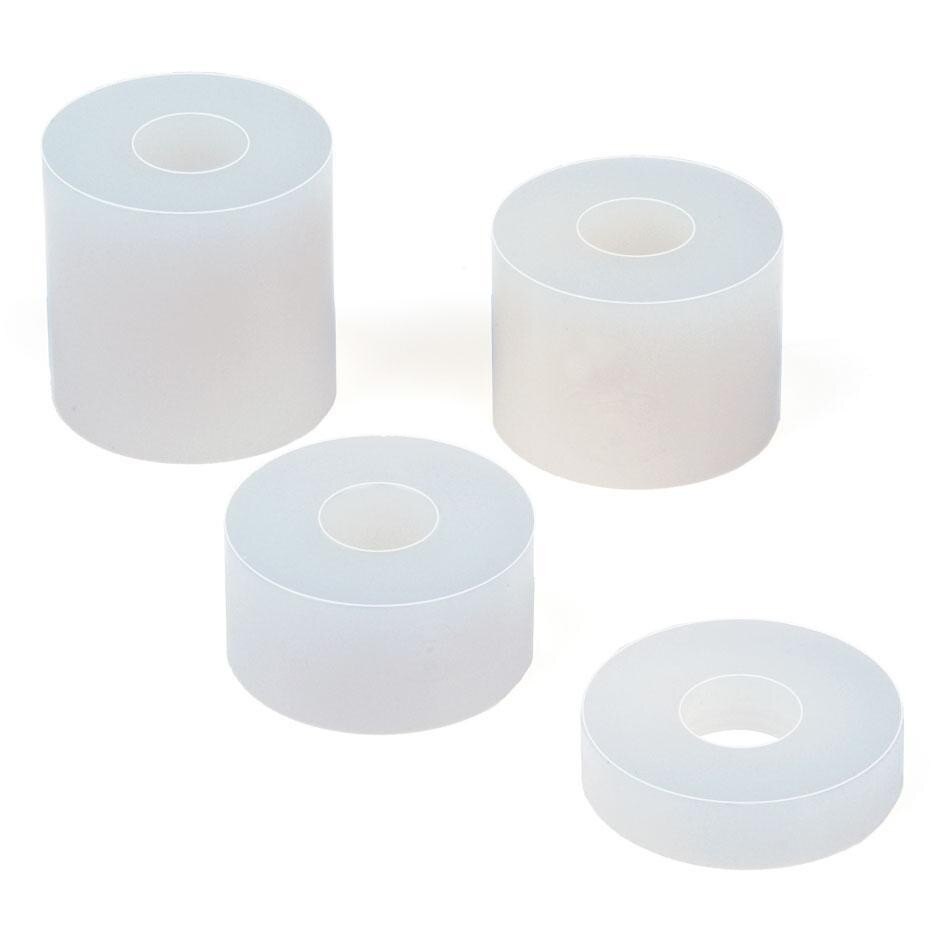

Nylondistanser finns i ⅜” ytterdiameter och 1⁄2” ytterdiameter. Båda varianterna kommer i variantförpackningar innehållande 4 olika tjocklekar. Dessa distanser fungerar bra för applikationer där mer stöd behövs från en större kontaktyta, till exempel för att fylla i utrymmet på en axel mellan ett torn och en robotarm.

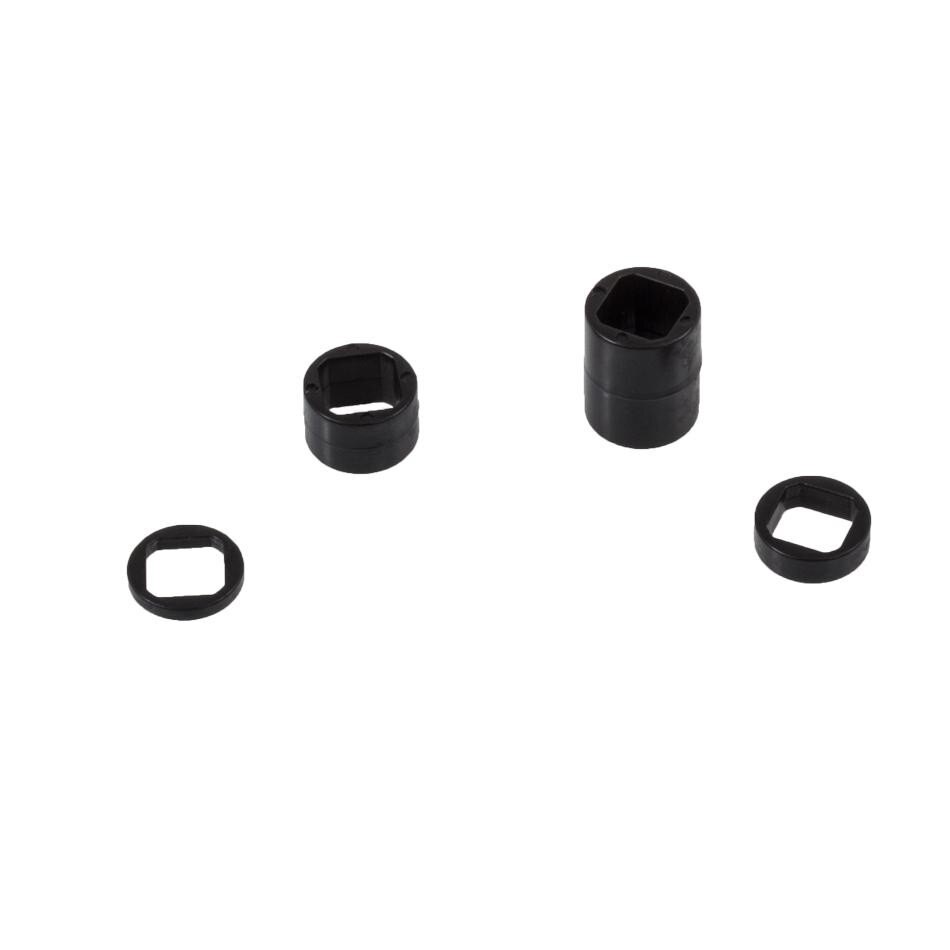

Höghållfasta distansbrickor är speciellt utformade för höghållfasta axlar. De höghållfasta distansbrickorna i plast levereras i ett höghållfast distanskit som innehåller distansbrickor i fyra olika tjocklekar. Höghållfasthetsdistanserna har ett centrumhål som är format för att passa höghållfasthetsaxeln och de kommer inte att snurra fritt på axeln.
| Teflonbricka | Stålbricka | Plastbricka | Nylondistans | Höghållfast distans |
Obs: VEX Robotics Competition har en spelregel om "icke-VEX-skruvar" som tillåter alla kommersiellt tillgängliga #4, #6, #8, M3, M3.5 eller M4-skruvar upp till 2" (50,8 mm) långa (nominellt), och alla kommersiellt tillgängliga muttrar, bricka och/eller distanser (upp till 2" / 50,8 mm långa) att passa dessa skruvar.
Det finns låsbrickor kommersiellt tillgängliga, såsom delade låsbrickor och tandlåsbrickor, som kan användas med sexkantsmuttrar för att förhindra att muttrarna lossnar. Dessutom finns det många andra typer och storlekar av kommersiellt tillgängliga brickor och distanser.
Hjul och annan rörelsehårdvara kan köpas på https://www.vexrobotics.com/vexedr/products/motion.
