Det finns ett mycket användbart diagnostikverktyg inbyggt i alla V5 Smart-enheter. Smart Port på V5 Smart Device har en röd lampa som kan användas för diagnostiska ändamål för att säkerställa att Smart Port på V5 Robot Brain, V5 Smart Cable och V5 Smart Device kommunicerar korrekt.

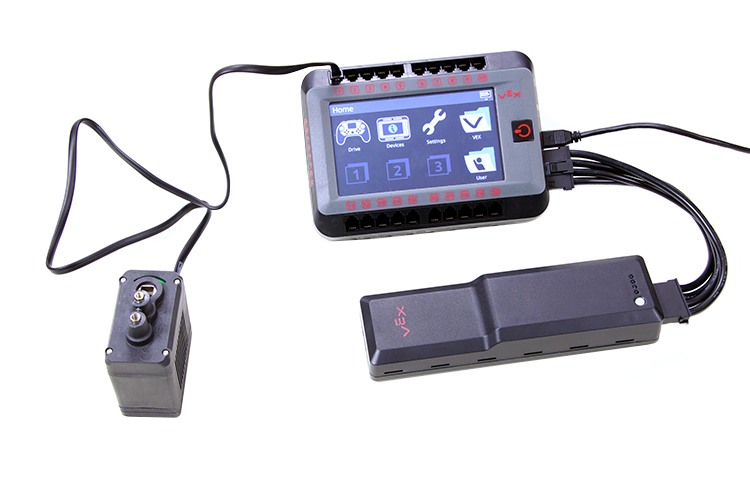

Steg 1: Anslut den smarta enheten till en port på en påslagen V5-robothjärna
Steg 2: Observera lampan på enhetens Smart Port.
Diagnostiskt test - Godkänt
| V5-enhet Smart Port Röd lampa Beteende | Indikerar |
| Ständigt upplyst | Den smarta enheten är inaktiv och får ström - Bra enhet och anslutning |
| Blinkar snabbt | Den smarta enheten styrs av instrumentpanelen i V5 Robot Brain's Enhetsmeny - Bra enhet och anslutning |
Diagnostiskt test - Misslyckades
| V5-enhet Smart Port Röd lampa Beteende | Indikerar |
| Smart Port-lampan blinkar långsamt rött – en gång per sekund. | Den smarta enheten får ström, men det finns ingen kommunikation mellan den och V5-robotens hjärna. - Trasig V5 smartenhet, smartkabel eller V5 robothjärns smartport |
| Smart Port-lampan lyser inte. | Det finns ingen ström till V5 Smart-enheten. - Trasig V5-enhet, smart kabel eller V5 Robot Brain Smart Port |
Felsökningssteg
- Kontrollera att Smart Port-kontakterna på både den smarta enheten och V5 Robot Brain är helt isatta och att deras låsflikar är låsta.
- Se till att V5 Robot Brain-firmwaren är uppdaterad.
- Prova en annan Smart Cable (helst inte en specialtillverkad kabel).
- Byt Smart Cable som ansluter den smarta enheten till V5 Robot Brain till en annan port på V5 Robot Brain.
Om dessa steg inte löser problemet, skicka e-post till: support@vex.com.
