Montering och koppling av V5 3-tråds stötfångarbrytare v2

Samla ihop de nödvändiga delarna

Diagram som illustrerar installation och anslutning av sensorer i V5-robotik, och visar olika sensortyper och deras placering för optimal funktionalitet i projekt.

Ha följande delar redo:

  • (2) Stötfångarbrytare v2
  • (4) #8-32 x 1/2" skruvar
  • (4) #8-32 Keps Nötter
  • (1) 5-64" insexnyckel
  • (3) 10 cm buntband
  • (1) U-nyckel (valfritt)

OBS: Montering och koppling av stötfångarbrytarna blir enklare om V5-batteriklämmorna är tomma eftersom batteriet har tagits bort.

Placera stötfångarbrytarna

Diagram som illustrerar användningen av sensorer i V5-robotik, med olika sensortyper och deras kopplingar till V5-hjärnan, med märkta komponenter för tydlig förståelse av sensorintegration.

Placera två skruvar i varje stötfångarbrytare ovanför VEX-logotypen.

Placera de två skruvarna som håller varje stötfångarbrytare i det tredje och fjärde hålet från ändarna på den bakre C-kanalsbalken.

OBS: Skruvarna kan också placeras på båda sidor av stötfångarbrytaren för montering med olika orientering eller på andra platser.

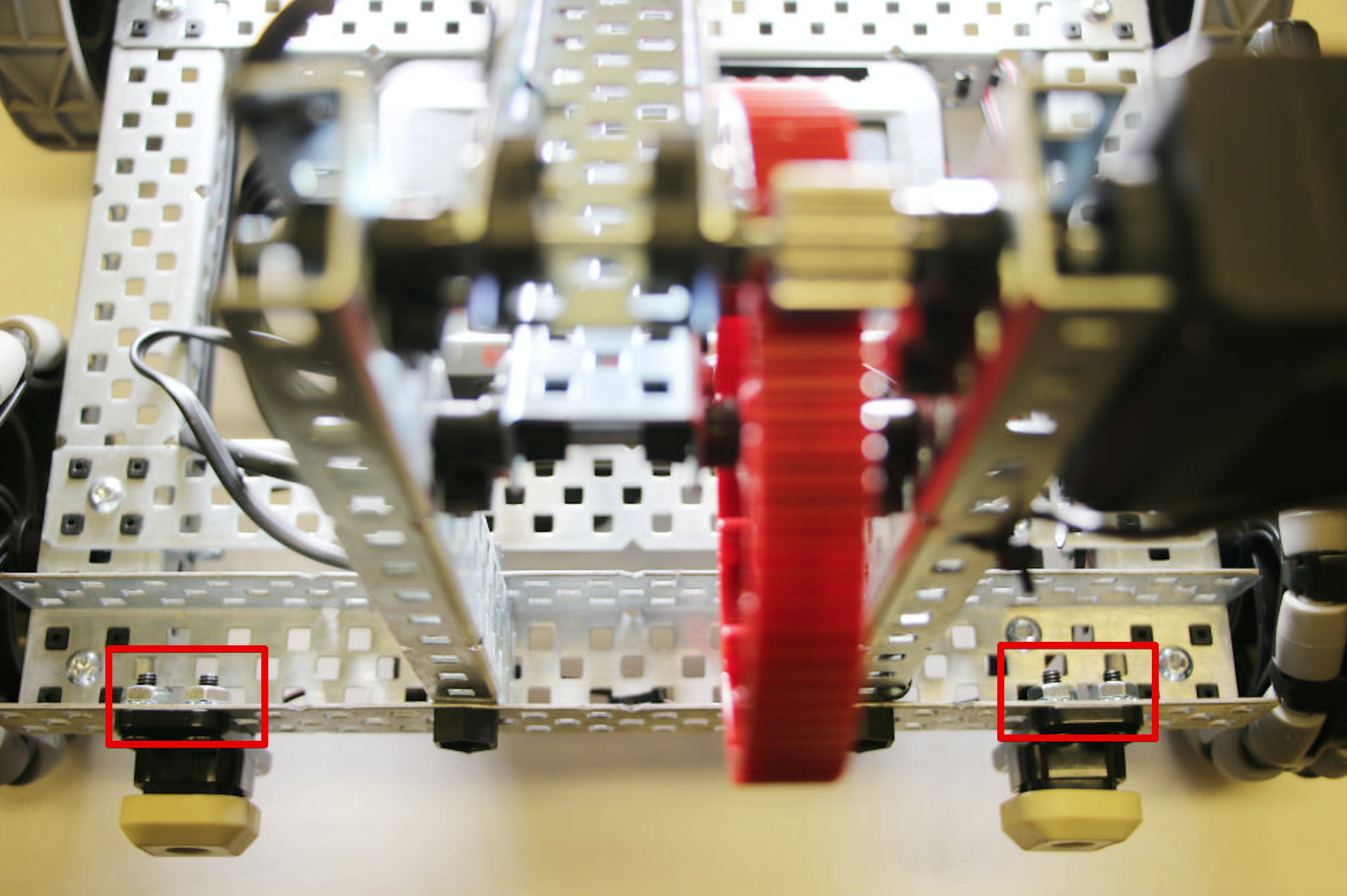

Fäst skruvarna på plats med de fyra Keps-muttrarna

Diagram som illustrerar installation och konfiguration av sensorer i V5-robotsystemet, med framhävning av viktiga komponenter och anslutningar för effektiv användning.

OBS: Skruvarna ska inte vara för hårt åtdragna eftersom plasten på stötfångarbrytaren kan spricka.

Dra kablarna runt chassit

Diagram som illustrerar installation och användning av sensorer i V5-robotik, inklusive märkta komponenter och anslutningar för optimal prestanda.

Dra kabeln från vänster stötfångarbrytare bredvid V5-batteriklämmorna.

Led kabeln runt det andra batteriklämman på sidan av V5-robotens hjärna med de tre kabelportarna.

  • Mata inte tråden genom C-kanalbalken där hjulet är monterat.

Dra kabeln från den högra stötfångarbrytaren direkt tillbaka dit den vänstra stötfångarbrytarens kabel är så att båda kontakterna är på sidan av hjärnan med de tre trådportarna.

OBS: Stötfångarbrytarens kablar kan placeras var som helst, så länge de inte släpar eller fastnar under drift.

Använd ett buntband för att hålla fast den vänstra stötfångarbrytarens kabel

Diagram som illustrerar installation och anslutning av olika sensorer i V5-robotsystemet, med framhävning av sensortyper, portar och kablage för effektiv användning i robotprojekt.

Trä ett buntband runt den vänstra stötfångarbrytarens kabel på ett bra ställe på C-kanalsbalken så att den hålls ur vägen för batteriet.

OBS: Dra inte åt buntbandet helt förrän trådarna har anslutits till hjärnan.

Använd ett buntband för att hålla båda kablarna på plats ovanför batteriklämman

Diagram som illustrerar installationen och användningen av sensorer i V5-robotik, och visar olika sensortyper och deras kopplingar till V5-hjärnan för förbättrad funktionalitet i robotprojekt.

Trä ett andra buntband runt både vänster och höger stötfångarbrytarens kablar på ett bra ställe ovanför batteriklämman så att de inte hänger ner eller är i vägen för andra komponenter.

OBS:Dra inte åt buntbandet helt förrän trådarna har anslutits till hjärnan.

Använd det sista buntbandet för att hålla den högra stötfångarbrytarens kabel på plats

Diagram som illustrerar installationen och användningen av sensorer i V5-robotik, med märkta komponenter och anslutningar för att förbättra förståelsen av sensorintegration.

Led den högra stötfångarbrytarens kabel längs C-kanalsstrålen och förbi hjärnan, och sedan tillbaka mot de tre trådportarna.

Trä det sista buntbandet runt den dubbla kabeln och genom C-kanalbalken så att det kan hållas ur vägen för andra komponenter.

OBS:Dra inte åt buntbandet helt förrän trådarna har anslutits till hjärnan.

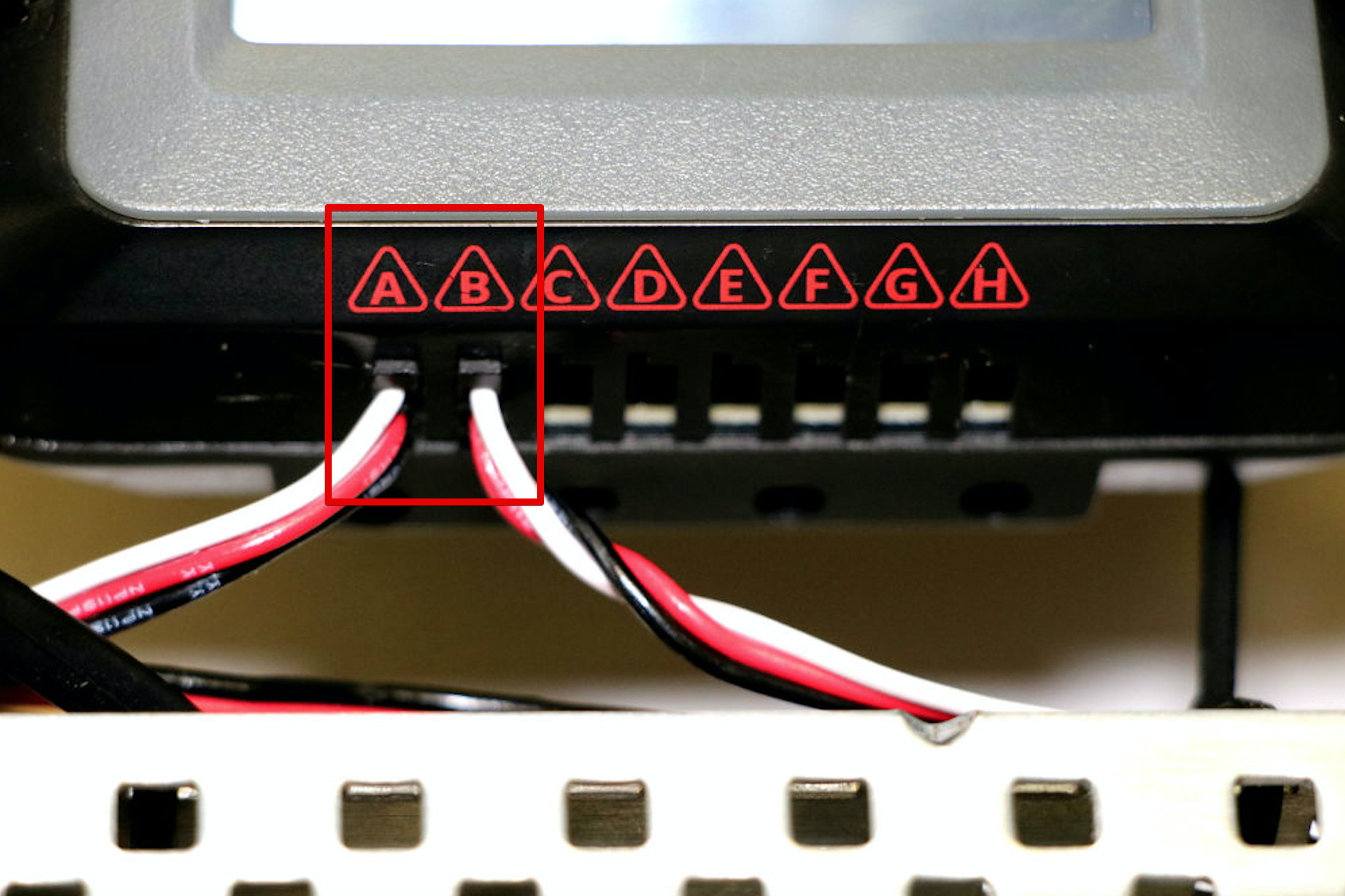

Anslut stötfångarbrytarna till tretrådsportarna och avsluta

Diagram som illustrerar installation och anslutning av sensorer i V5-robotsystemet, och visar olika sensortyper och deras placeringar för optimal prestanda i robotapplikationer.

Anslut den vänstra stötfångarbrytarens kabel till port A och den högra stötfångarbrytarens kabel till port B.

Dra åt buntbanden helt så att de sitter fast och skär sedan bort överflödig plast.

Sätt tillbaka V5-batteriet i sina klämmor och anslut batteriet till hjärnan igen.

OBS: En etikett (tejp, klistermärken etc.) kan användas på en sensor eller vilken trådbunden komponent som helst för att ange vilken port den är ansluten till.
