Para ihop V5-kontrollen med V5 Brain för en trådlös anslutning – VEX bibliotek

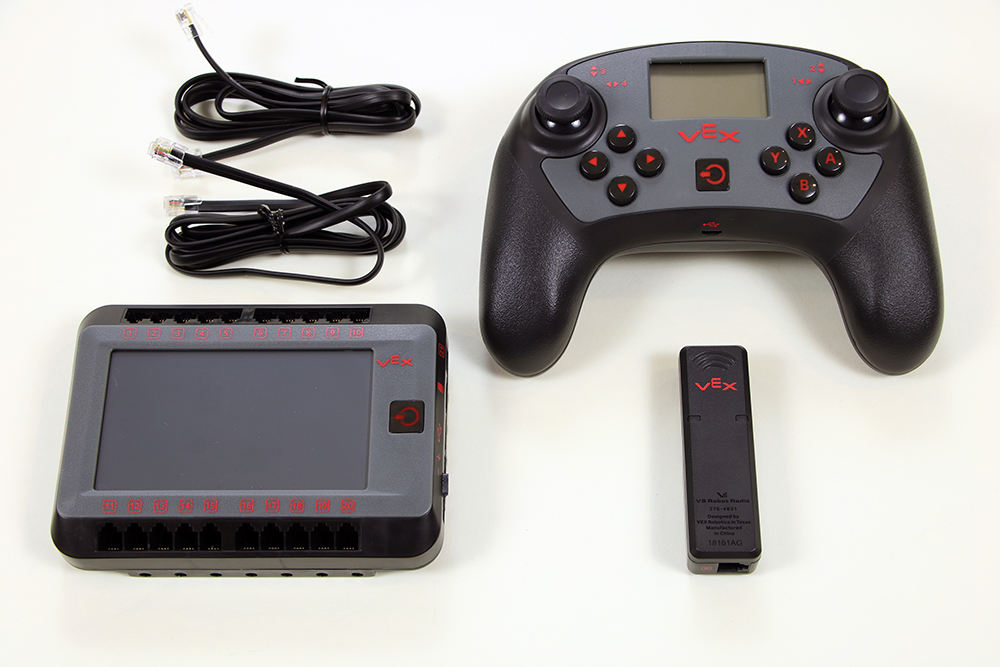

Arbetsyta med alla nödvändiga föremål för att para ihop kontrollenheten med hjärnan. Delarna inkluderar en eldriven V5-robothjärna, en V5-kontroll, en V5-robotradio och två smarta kablar.

Du behöver följande saker för att slutföra den här processen:

V5-robotens hjärna ansluten till ett laddat V5-robotbatteri
V5-styrenhet
V5 Robotradio
2 smarta kablar

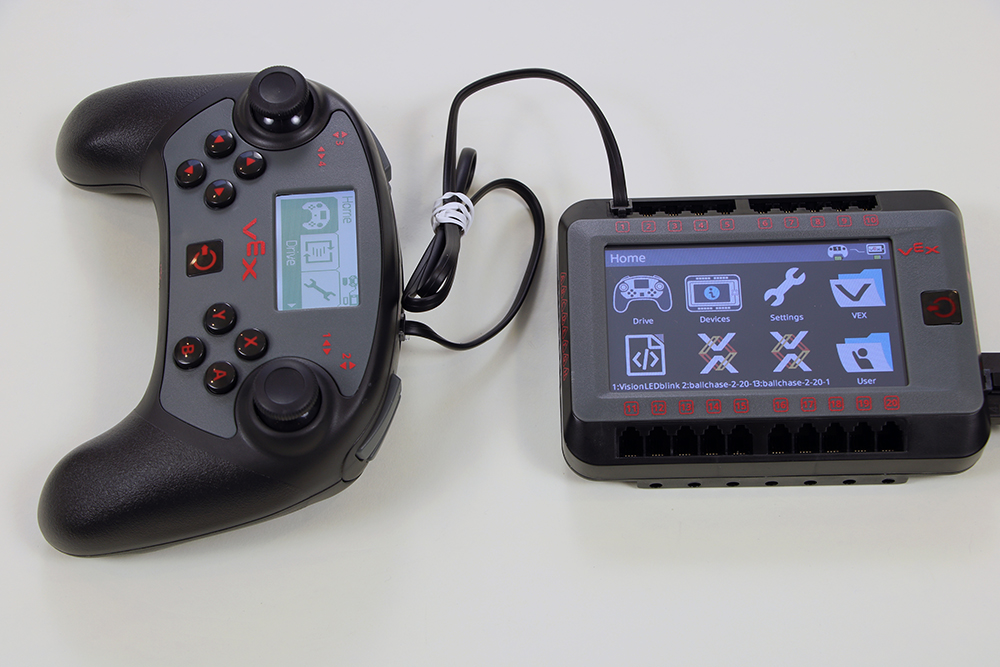

V5-kontrollen är ansluten till en V5-robothjärna med en smart kabel. Smart Cable kan anslutas från vilken som helst av Brains Smart Ports, men i det här exemplet använder den den första porten. Båda enheterna är påslagna.

Anslut en Smart Cable till en av Smart Ports på baksidan av V5-kontrollenheten och till valfri Smart Port på V5 Robot Brain.

Kraft på hjärnan.

Kontrollern ska automatiskt slås på när hjärnan är påslagen och de är anslutna via en smart kabel.

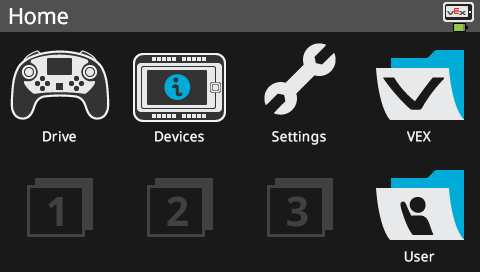

Hjärnskärmen visas i hemmenyn utan en kontrollikon i det övre högra hörnet. Detta indikerar att kontrollenheten inte är kopplad till hjärnan.

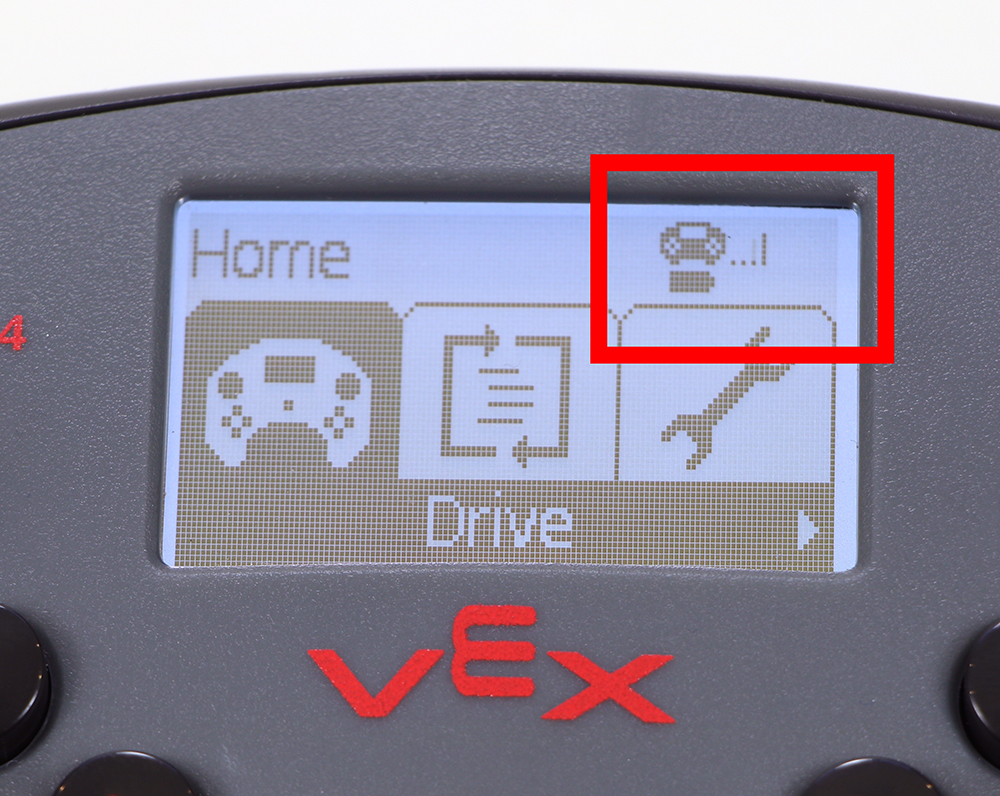

Kontrollskärmen visas i hemmenyn utan en hjärnikon i det övre högra hörnet. Detta indikerar att kontrollenheten inte är kopplad till hjärnan.

Vänta tills enheterna indikerar att de är anslutna.

Bilden ovan visar en typisk indikation på bristande anslutning.

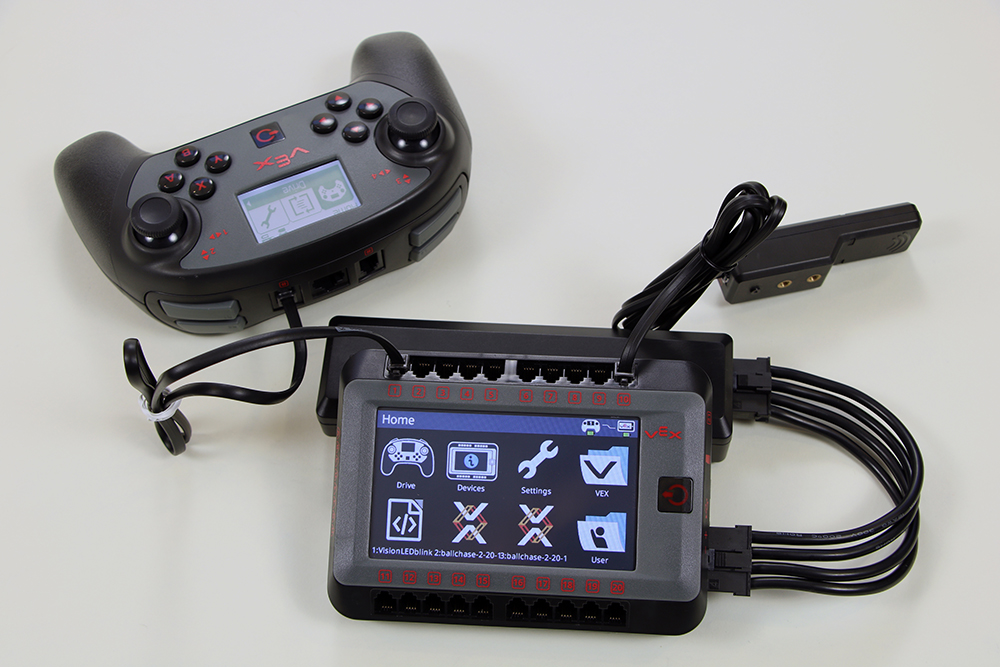

V5 Robot Radio är nu ansluten till V5 Robot Brain med en Smart Cable. Smart Cable kan anslutas från vilken som helst av Brains Smart Ports, men i det här exemplet använder den den tionde porten. Hjärnan är redan ansluten till V5-kontrollenheten med den första porten, och båda är påslagna.

Anslut sedan V5 Robot Radio till V5 Robot Brain.

Radion är nödvändig för en trådlös anslutning. Radion kan också anslutas till valfri Smart Port.

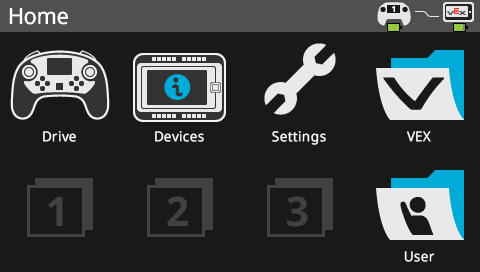

Hjärnskärmen visas i hemmenyn med en ikon för en trådbunden handkontroll i det övre högra hörnet. Detta indikerar att kontrollenheten är ansluten till hjärnan med en smart kabel.

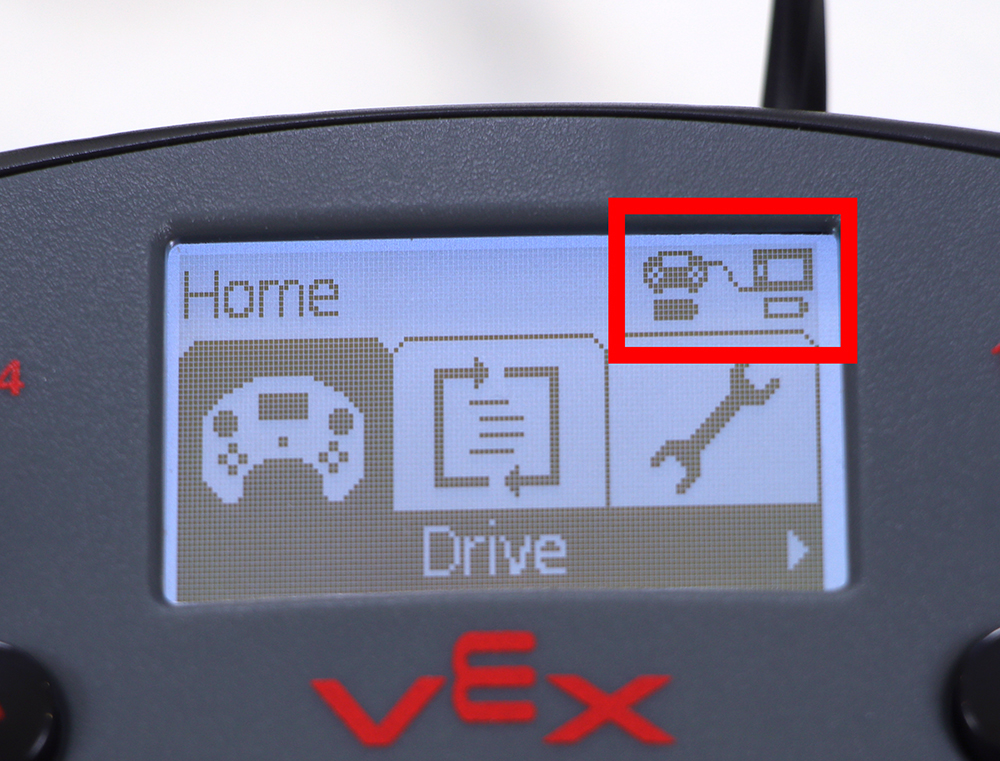

Kontrollskärmen visas i hemmenyn med en trådbunden hjärnikon i det övre högra hörnet. Detta indikerar att kontrollenheten är ansluten till hjärnan med en smart kabel.

När V5 Robot Brain och V5 Controller är anslutna med en V5 Smart Cable, kommer de att visa ikoner för trådbunden anslutning.

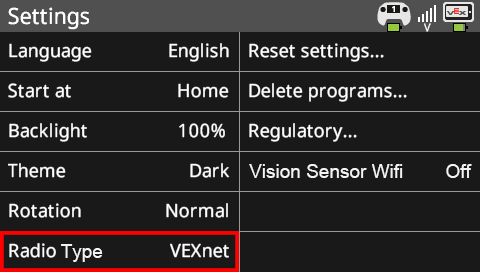

Navigera till Inställningsmenyn för att ändra radioinställningen.

Ställ in radion på VEXnet genom att trycka på Radioinställningen.

OBS: Om radioläget redan är inställt på VEXnet, hoppa över steg 7.

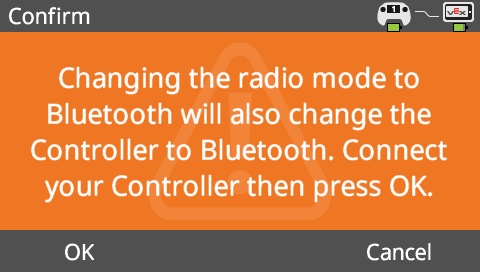

Hjärnskärmen visas efter att inställningen för radiotyp har valts. Skärmen har en orange bakgrund och visar Bekräfta. Om du ändrar radioläget till Bluetooth ändras även kontrollenheten till Bluetooth. Anslut din kontrollenhet och tryck sedan på OK. Det finns två knappar nedanför, en visar OK och den andra visar Avbryt.

Tryck på OK när den här varningen visas när du ändrar radioinställningen.

OBS:Även om varningen gäller Bluetooth gäller den även VEXnet-inställningen.

Hjärnskärmen visas i hemmenyn med en ikon för trådlös handkontroll i det övre högra hörnet. Detta indikerar att kontrollenheten är ansluten till hjärnan med hjälp av V5-robotradion.

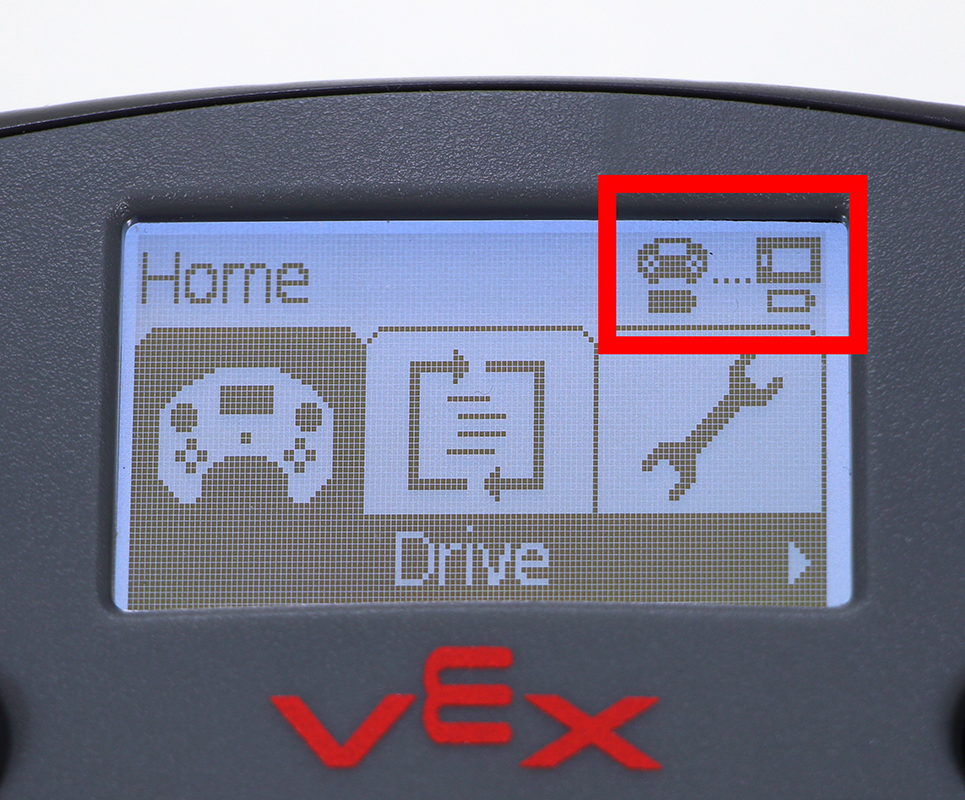

Kontrollskärmen visas i hemmenyn med en trådlös hjärnikon i det övre högra hörnet. Detta indikerar att kontrollenheten är ansluten till hjärnan med hjälp av V5-robotradion.

Koppla bort smartkabeln som ansluter kontrollenheten och hjärnan för att se symbolerna som indikerar den trådlösa anslutningen.

Använd kontrollenheten för att kommunicera trådlöst med hjärnan.

OBS:När den trådlösa anslutningen är upprättad blinkar radion rött.
