Byte av V5-motorväxelkassetten – VEX bibliotek

V5 Smart Motor-motorn har tre alternativ för lättutbytbara interna kugghjulspatroner. Det finns en patron med rött lock och en utväxling på 36:1 (100 rpm) för högt vridmoment & låg hastighet, vilket bäst används för lyftarmar, förflyttning av klor och andra mekanismer med högt vridmoment. Det finns en grön patron med en utväxling på 18:1 (200 rpm) för standardutväxling för drivlineapplikationer. Det finns en blå patron med en utväxling på 6:1 (600 rpm) för lågt vridmoment & hög hastighet, vilken bäst används för insugningsrullar, svänghjul eller andra snabbrörliga mekanismer. V5 Smart Motor-växelkassetten kan bytas med hjälp av följande steg.

Ta bort locket som täcker V5 Smart Motor-växellådan

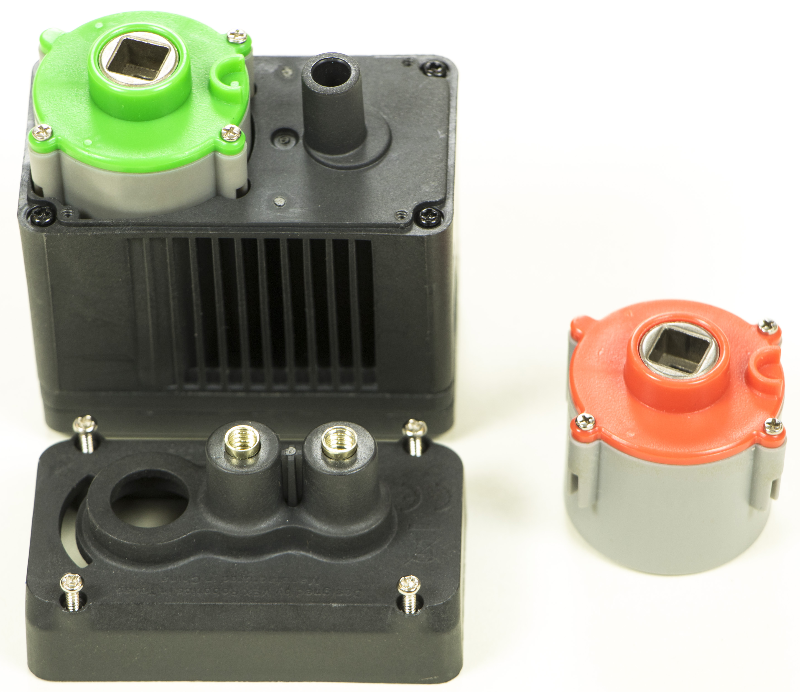

V5 Smart-motor med locket avskruvat och upphöjt för att visa den aktuella växelkassetten under. I exemplet är växelpatronen orange och kommer att ersättas med en grön växelpatron.

Skruva loss de fyra skruvarna som fäster V5 Smart Motor-kåpan på huset.

Lägg locket och de fyra skruvarna åt sidan.

Byt ut V5 Smart-motorväxelkassetten mot dess ersättningsenhet

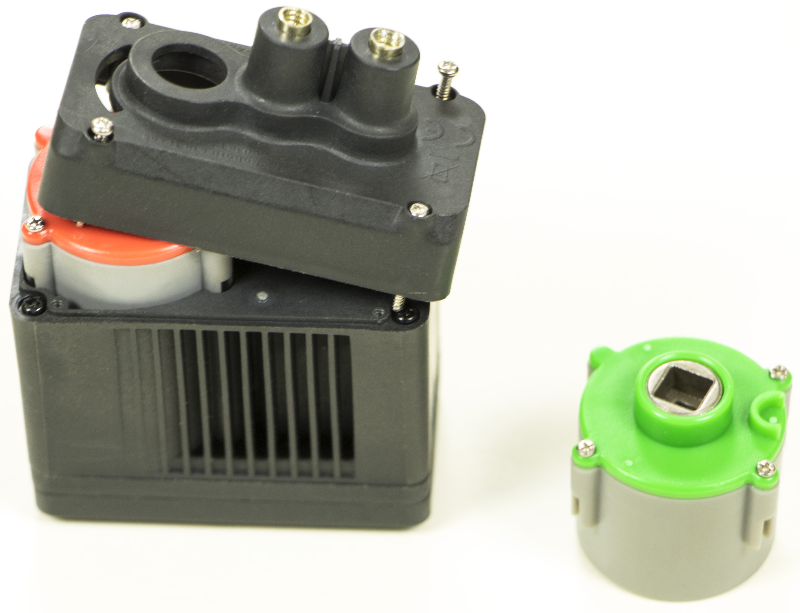

V5 Smart Motor med borttaget lock och utbytta växelpatroner så nu använder Smart Motor den gröna patronen.

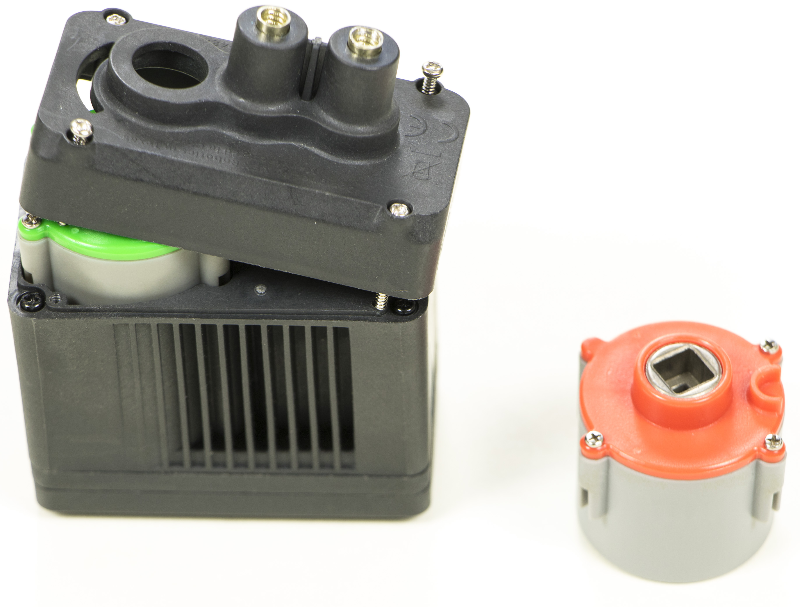

Ta ut V5 Smart-motorväxelkassetten.

Placera den nya patronen i patronfacket.

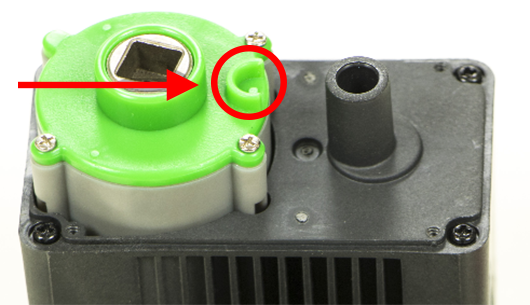

Närbild av den nya kugghjulskassetten i Smart Motor för att indikera rätt orientering. Växelkassetten har ett upphöjt halvcirkelformat skåra och den ska vara riktad mot motorns mitt för att locket ska kunna sättas tillbaka.

OBS: Se till att det upphöjda halvcirkelformade justeringsskåran är riktad åt rätt håll, annars går det inte att sätta på locket igen.

Byt ut locket och skruvarna

V5 Smart-motor med den nya gröna växelkassetten installerad. Motorkåpan har satts tillbaka på den och har inte skruvats fast än.

Sätt tillbaka locket på V5 Smart Motor.

Dra åt skruvarna igen tills de sitter ordentligt.

För mer information om V5 Smart Motors, se artikeln Hur V5 Smart Motor förbättrar användarupplevelsen.

V5 Smart-motorer och ytterligare växelpatroner kan köpas på https://www.vexrobotics.com/276-4840.html.
