Förstå indikatorlampor - IQ Brain (1:a generationen)

Färgen på Brains LED-lampa indikerar statusen för Brain, VEX IQ-robotens batteri och VEX IQ-radiolänken.

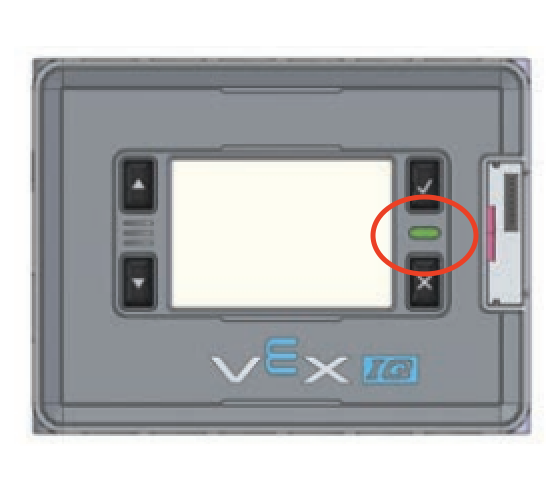

Hjärna med dess LED-indikatorlampa markerad. Lampan är placerad mellan knappen Check och X.

LED-färg   Status

Ikon för en fast grön indikatorlampa.

 Fast grönt Hjärna PÅ - Robotens batterinivå är tillräcklig - INGEN radiolänk (söker).

Ikon för en blinkande grön indikatorlampa.

 Blinkande grönt Hjärna PÅ - Robotens batterinivå är tillräcklig - med god radiolänk.

Ikon för en fast röd indikatorlampa.

 Fast rött Robotbatterinivå låg - utan radiolänk

Ikon för en blinkande röd indikatorlampa.

 Blinkande rött Robotbatterinivå låg - med god radiolänk

Obs: Beroende på batteribelastningen, om batteriet faller in i den röda zonen, kommer lysdioden att förbli i den färgen tills den stängs av, men Robot Brain LCD-skärmen kommer alltid att visa den aktuella spänningsnivån.
