Felsökning av VEX IQ (1:a generationen) batteri genom manuell laddning – VEX bibliotek

Manuell laddning av VEX IQ-robotens batteri är en felsökningsteknik som endast bör provas om batteriet inte fungerar och laddningen har misslyckats. I den här situationen kommer du att se indikatorlampan på IQ-batteriladdaren blinka rött när batteriet är isatt. Manuell laddning vid andra tillfällen kan skada robotbatteriet.

Steg 1: Samla de nödvändiga komponenterna.

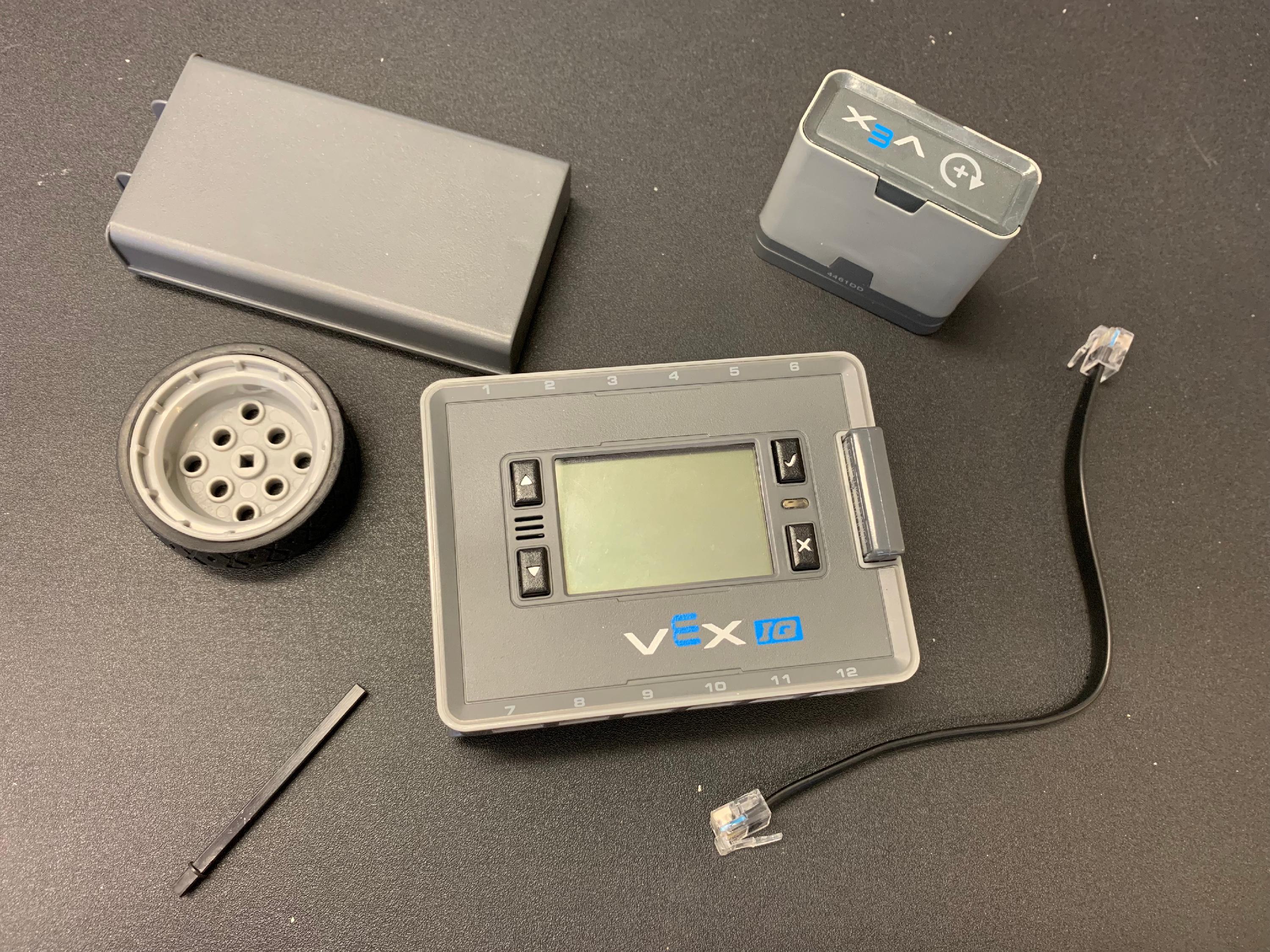

En smart motor, motoraxel, IQ-hjärna, IQ-batteri, smart kabel och ett hjul placerade tillsammans på ett bord.

Samla följande saker:

1 VEX IQ Smart-motor
Motoraxel av metall, valfri
VEX IQ Robot Brain
VEX IQ robotbatteri med robotbatterifel (blinkande röd laddar-LED)
1 smart kabel
1 Hjul eller växel

Steg 2: Sätt i robotbatteriet i hjärnan.

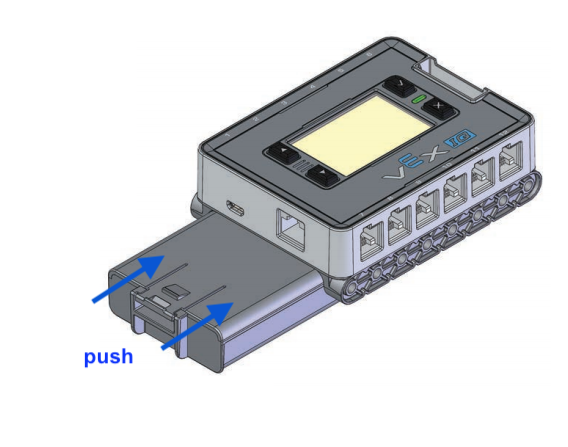

Diagrammet visar ett batteri som är anslutet till en IQ-hjärna. En pil indikerar att batteriet ska tryckas in i laddningsporten på undersidan av Brain. Batteriet är orienterat med spärren vänd bort från hjärnan.

OBS: Skjut in robotbatteriet i hjärnan tills du hör att spärren klickar.

Steg 3: Anslut Smart Motor.

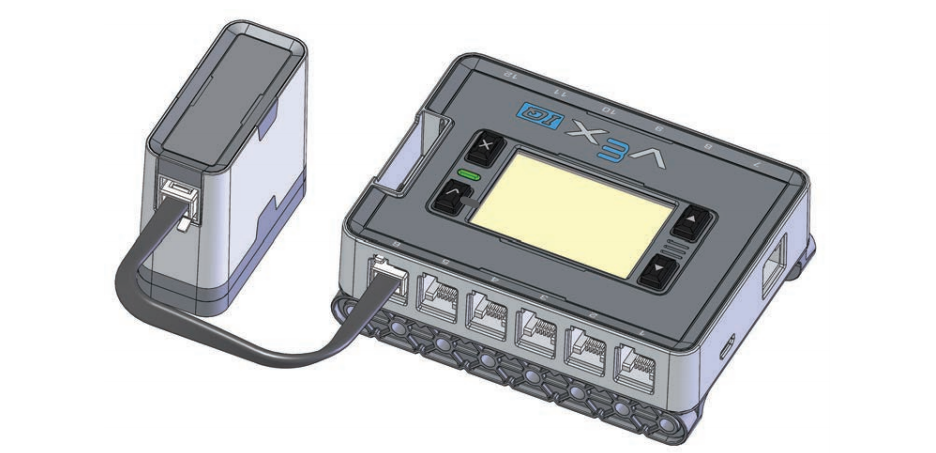

Diagram över en IQ-hjärna med en smart motor ansluten till en av dess smarta portar.

Anslut Smart Motor till valfri Smart Port med en Smart Cable.

Dra försiktigt i båda ändar av Smart Cable för att säkerställa att den sitter ordentligt fast.

OBS: Se till att båda ändarna av Smart Cable är helt isatta. Ett klickljud ska höras när de är anslutna.

OBS: Se till att Smart Motor är den enda enheten som är ansluten till hjärnan.

Steg 4: Fäst hjulet.

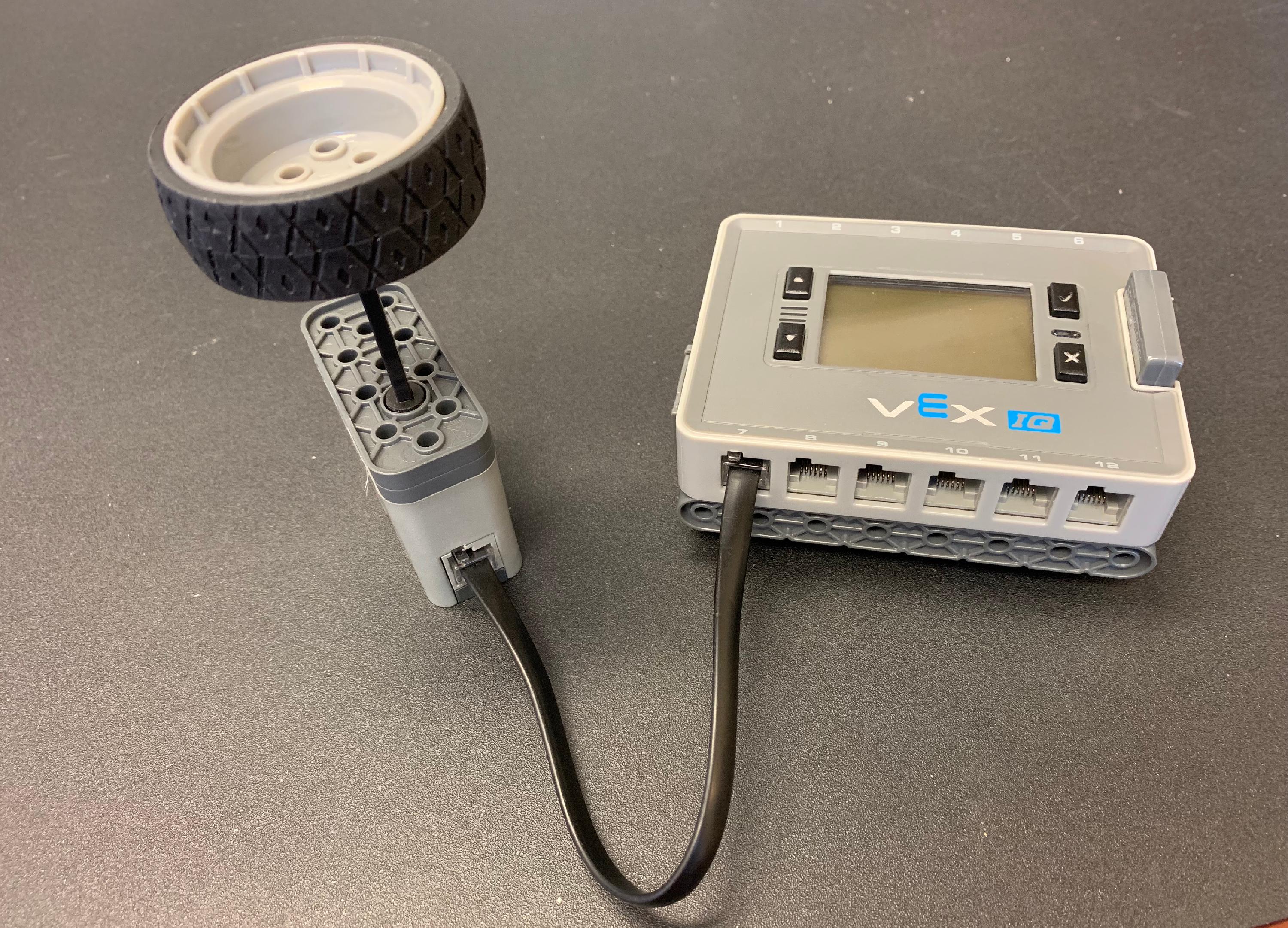

En IQ-hjärna med ett batteri placeras på ett bord. En Smart Motor är ansluten till en av sina Smart Ports. En motoraxel som är fäst vid en hjuldel är ansluten till smartmotorn, så att när hjulet snurrar så snurrar även smartmotorn.

Sätt i motoraxeln i Smart Motor.

Fäst hjulet på motoraxeln.

OBS: Se till att motoraxeln är korrekt isatt så att hjulet inte glider nerför axeln.

Steg 5: Rotera hjulet.

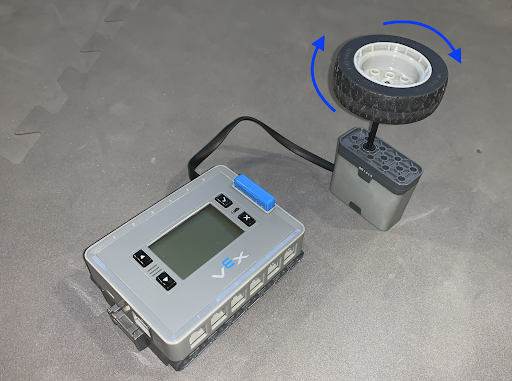

En IQ-hjärna med ett batteri placeras på ett bord. En Smart Motor är ansluten till en av sina Smart Ports. En motoraxel som är fäst vid en hjuldel är ansluten till Smart Motor. Pilar indikerar att hjulstycket ska roteras snabbt.

Rotera kugghjulet/hjulet snabbt fram och tillbaka i ungefär en minut.

Ta bort robotbatteriet från hjärnan efter ungefär en minut och placera snabbt robotbatteriet i batteriladdaren.

OBS: När du roterar kugghjulet/hjulet blinkar Brain-LED-lampan och/eller Brain-LCD-skärmen blinkar. Hjärnan kan slås på.

OBS: Om den manuella laddningen lyckades lyser LED-lampan på batteriladdaren med ett fast rött sken efter att robotbatteriet har skjutits in i hållaren.

Om ovanstående procedur inte fungerar, kontakta VEX support på support@vex.com.
