Montering och koppling av V5-batteriet – VEX bibliotek

Samla alla nödvändiga delar

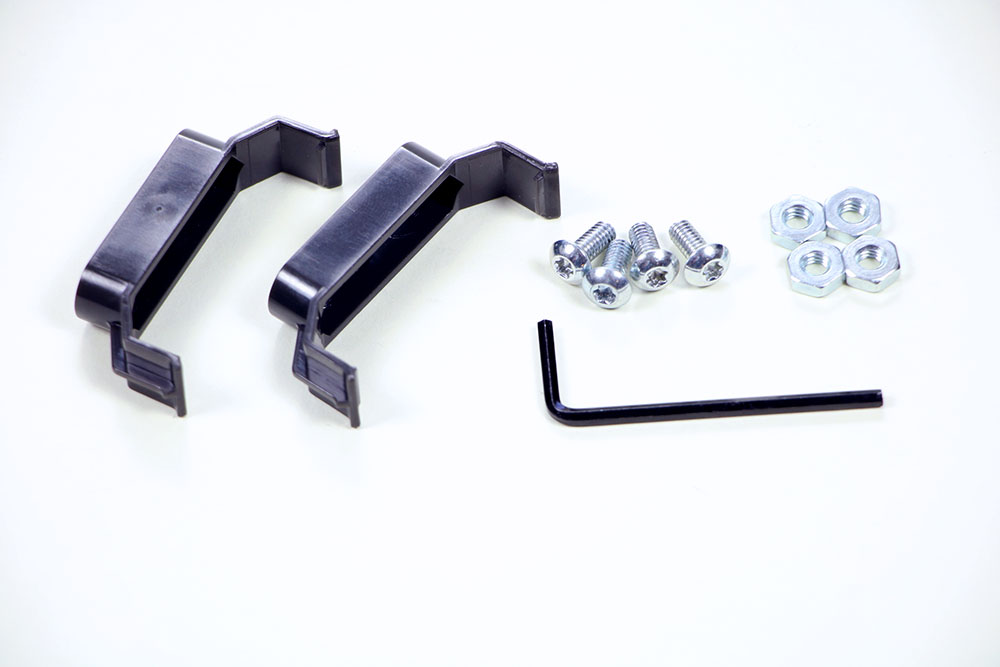

Delarna som behövs för att montera V5-batteriet placeras tillsammans. Delarna som visas inkluderar 2 V5-batteriklämmor, 4 #8/32-skruvar, 4 #8/32-muttrar och 1 insexnyckel.

Du behöver:

(1) V5-robotbatteri (visas ej)
(1) V5-robotbatterikabel (visas ej)
(2) V5-batteriklämmor
(4) #8-32 x 1/2" skruvar
(4) #8-32 Keps Nötter
(1) 3-32" insexnyckel

När du vill koppla batteriet behöver du även V5 Robot Brain monterad på din robot. >

Montera V5-batteriklämmorna

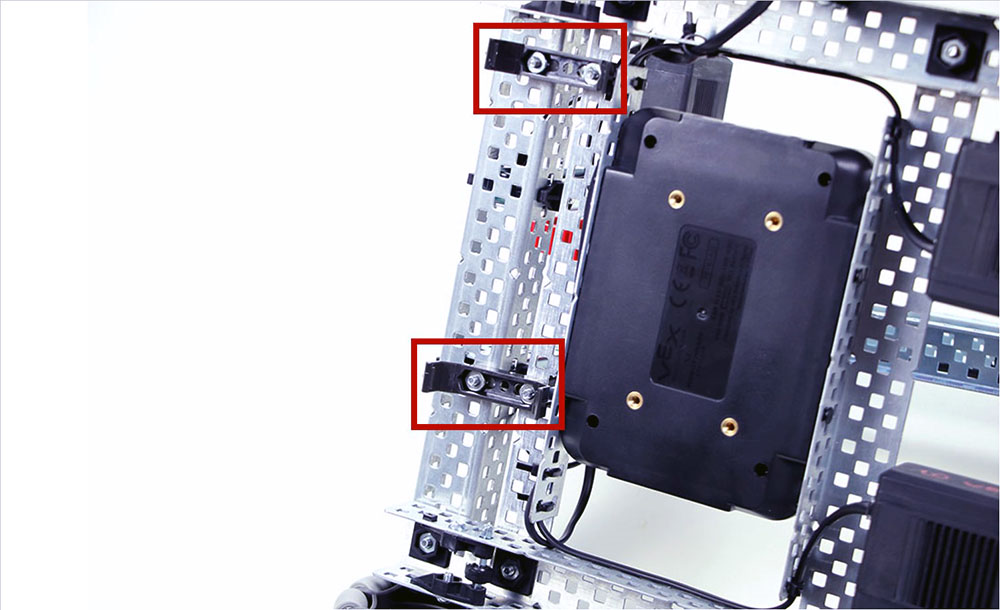

Två V5-batteriklämmor har fästs på robotens baksida och de är markerade.

Montera de två V5-batteriklämmorna under den bakre delen av robotens bas.

Fäst V5-batteriet i klämmorna

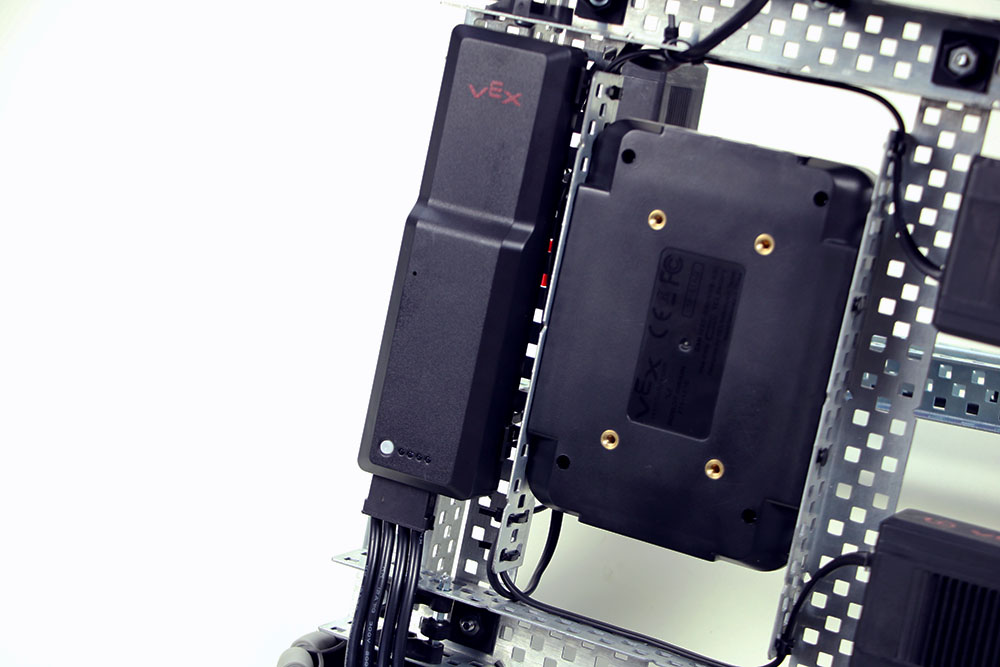

V5-batteriet har fästs på de två V5-batteriklämmorna på robotens baksida.

Tryck in batteriet i klämmorna tills du hör och känner att det klickar på plats.

Anslut V5-robotens batteri

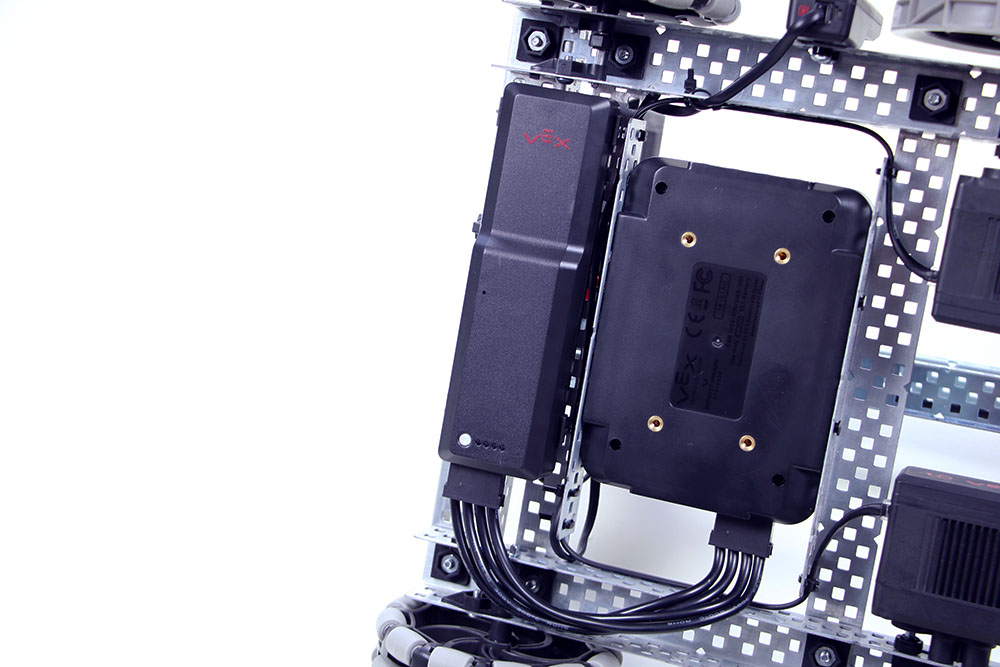

V5-batterikabeln visas som ansluter V5-batteriet till V5-hjärnan på roboten.

Anslut batteriet till V5 Robot Brain med batterikabeln.

Se till att du sätter i batterikabelns kontakter korrekt så att de klickar på plats.

För mer detaljerade instruktioner om montering och koppling av batteriet, se bygginstruktionerna förV5 Clawbot.
