Tolkning av V5-batterilampor och fel – VEX bibliotek

LED-indikatorlamporna på V5-batteriet kan ge dig information om laddningsstatus och meddela dig om det är ett problem med batteriet. Indikatorlamporna lyser grönt för att visa laddningsstatus och lyser eller blinkar rött för att varna dig om att batteriladdningen misslyckades eller att batteriet inte fungerar. Den här artikeln visar hur du tolkar V5-batterilamporna och felmeddelandena.

Tolka batteriindikatorlamporna under laddning

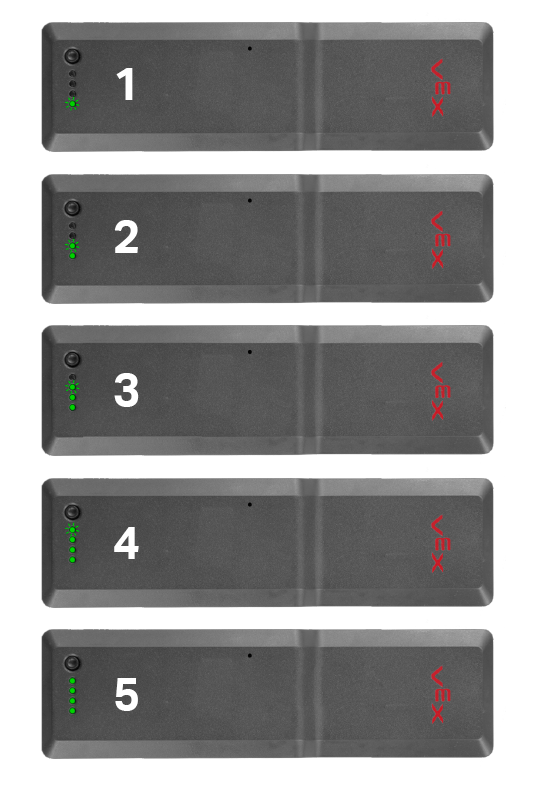

Illustration som visar tolkningen av batteriindikatorlamporna under laddning för VEX V5-robotsystemet, med olika ljusmönster och deras betydelser för felsökning av batteristatus.

Se bilden till vänster. Det finns en beskrivning bredvid var och en av de gröna blinkande lamporna som förklarar batteriets laddningssteg.

OBS:Allt eftersom laddningen fortskrider kommer antalet gröna blinkande lampor att öka. När batteriet är fulladdat lyser alla fyra lamporna en kort stund och slocknar sedan. Alla fyra gröna LED-lampor blinkar en gång var femte sekund när batteriet laddas och fortfarande är anslutet till laddaren.

Tolka batteriets indikatorlampor när det är urladdat

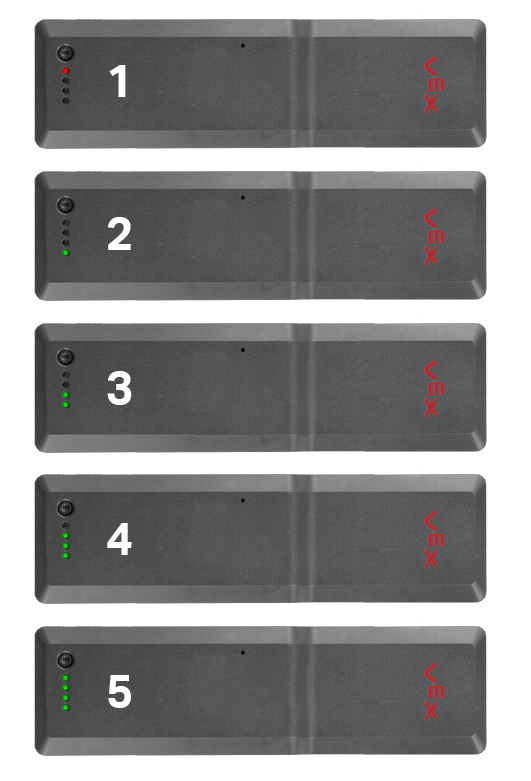

Diagram som illustrerar tolkningen av batteriindikatorlamporna på en V5-enhet när den är urladdad, med framhävning av olika ljusmönster och deras betydelser vid felsökning.

Tryck på den svarta, runda batterimätarknappen för att se batteriets laddning.

Se bilden till vänster. Det finns en beskrivning bredvid var och en av de gröna blinkande lamporna som förklarar batteriets laddningssteg när det är urladdat.

Hur man tolkar V5-batterifel

Åtgärda felet när en röd blinkande lysdiod är i fjärde positionen

Flödesschema som illustrerar steg för att åtgärda felet som indikeras av en röd blinkande lysdiod i fjärde positionen på en VEX V5-robot, en del av felsökningsguiden.

Ladda batteriet så snart som möjligt om den röda LED-lampan blinkar fem gånger per sekund. Detta indikerar att batteriet är kritiskt lågt.

OBS: Om laddaren är ansluten medan lysdioden blinkar, fortsätter den att blinka tills den interna spänningen har ökat över den kritiska nivån och batteriet anses stabilt igen.

Korrigera felet när de blinkande lysdioderna är i tredje och fjärde positionen

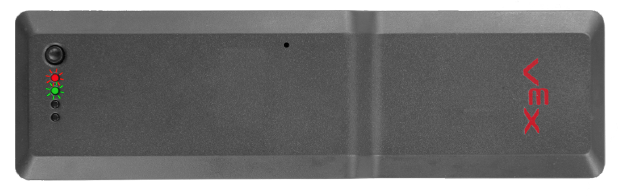

Diagram som visar hur man korrigerar felet när de blinkande lysdioderna är i tredje och fjärde positionen på en V5-robot, som används för felsökning inom robotteknik.

Lägg märke till den snabbt blinkande röda och gröna lysdioden (för Vexos 1.0.3 eller senare). Detta indikerar ett överspänningsfel.

Låt batteriet sjunka under den förutbestämda tröskeln, så försvinner felet.

Anslut batteriet till laddaren igen för att kontrollera att felet har åtgärdats.

Identifiera felet när de blinkande lysdioderna indikerar en trasig cell

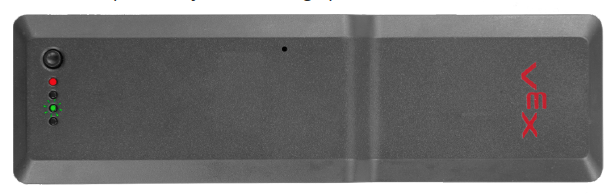

Diagram som illustrerar felindikationen från blinkande lysdioder på en VEX V5-robot, vilket belyser ett potentiellt problem med en trasig cell i batteriet.

Förstå när batteriet visar den röda lysdioden med någon av de gröna lysdioderna som blinkar kort (en gång per sekund), har ett internt cellfel upptäckts och batteriet är i princip dött.

OBS:Detta LED-mönster indikerar att batteriet har minst en trasig cell. Det är lämpligt att byta batteri.

Förstå felet när en röd blinkande lysdiod är i fjärde positionen

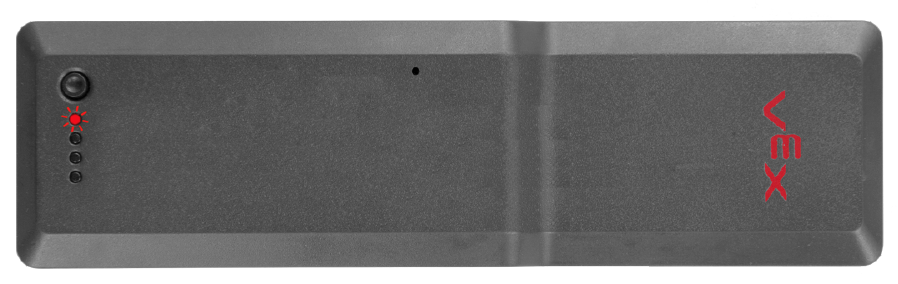

Diagram som illustrerar felet som indikeras av en röd blinkande lysdiod i fjärde positionen på en VEX-robotenhet, som används för felsökning.

Koppla bort laddaren för att åtgärda felet om en långsamt blinkande röd lysdiod visas en gång per sekund.

Skilj de snabba och långsamma blixtarna i första och fjärde positionen

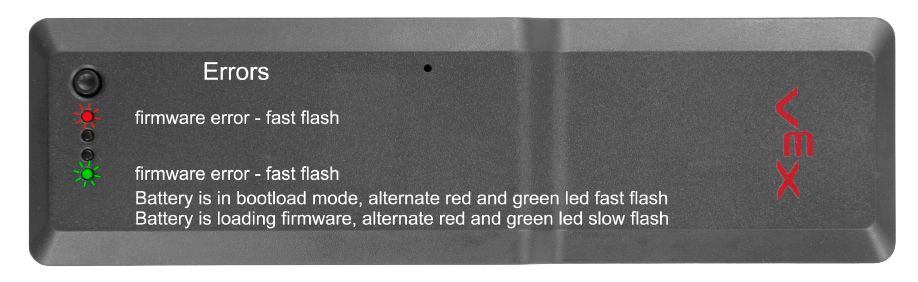

Diagram som illustrerar skillnaden mellan snabba och långsamma blinkningar i första och fjärde positionen, relevant för felsökning av problem i V5-kategorin.

Anslut batteriet till en V5 Brain med giltig firmware om den röda och gröna lysdioden är i första och fjärde positionen och blinkar snabbt växelvis. Detta indikerar att batteriet är i startläge för firmware.

Åtgärda felet när alla lysdioder blinkar

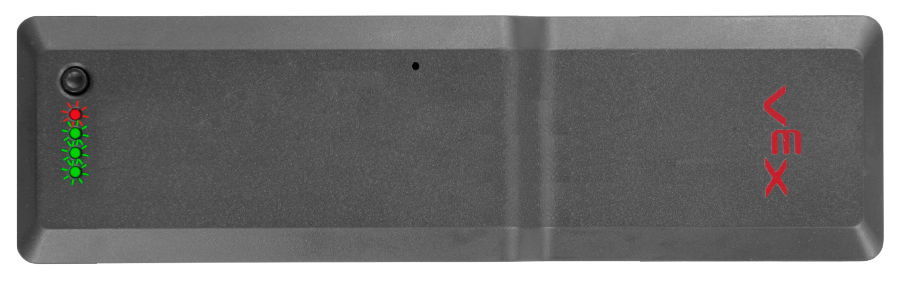

Diagram som illustrerar felsökningssteg för att lösa problemet med att alla lysdioder blinkar på en V5-enhet, med framhävning av viktiga komponenter och åtgärder som ska vidtas.

Identifiera om alla röda och gröna lysdioder blinkar mycket snabbt. Om detta inträffar och laddaren är ansluten indikerar detta att batteriet är i startläge för firmware.

Koppla bort laddaren för att tillåta en firmwareuppdatering så att alla lysdioder slocknar och anslut sedan till V5-hjärnan.

Åtgärda felet när inga lysdioder lyser

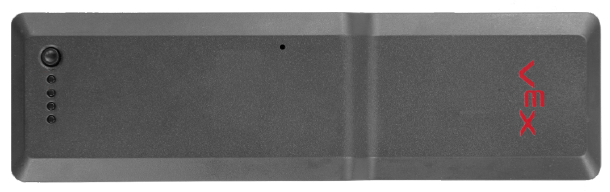

Felsökningsguide för V5-robotsystemet som visar steg för att lösa problemet med att inga lysdioder tänds, med en checklista och visuella indikatorer för diagnostik.

Anslut batteriet till laddaren och vänta en timme innan du kopplar bort det.

Om lamporna inte tänds under laddningsprocessen och inte heller tänds efter att knappen på batteriet har tryckts ned, använd ett gem eller ett föremål av liknande storlek och tryck på återställningsknappen på batteriet som visas nedan.

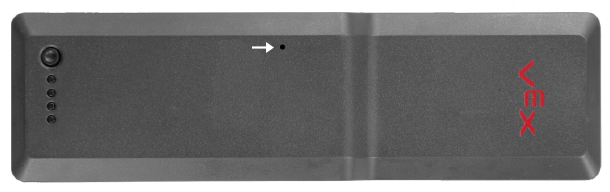

Flödesschema som illustrerar felsökningssteg för att lösa problemet med icke-fungerande lysdioder på V5-enheter, med framhävning av viktiga åtgärder att vidta för effektiv problemlösning.

Anslut batteriet till laddaren igen och vänta en timme innan du kopplar bort det.

Om problemet kvarstår är batteriet defekt och du bör skicka e-post till VEX Support på support@vex.com.
