En färgkod är en kombination av 2 till 4 tidigare konfigurerade färgsignaturer som AI-visionssensorn kan identifiera. För att kunna skapa färgkoder måste du först ha två eller fler konfigurerade färgsignaturer. Läs Konfigurera färgsignaturer i VEXcode AIM för att lära dig hur du konfigurerar en färgsignatur.
Följ stegen nedan för att lära dig hur du konfigurerar färgkoder i AI Vision Utility.
Ställ in önskade färgsignaturer i konfigurationsfönstret.

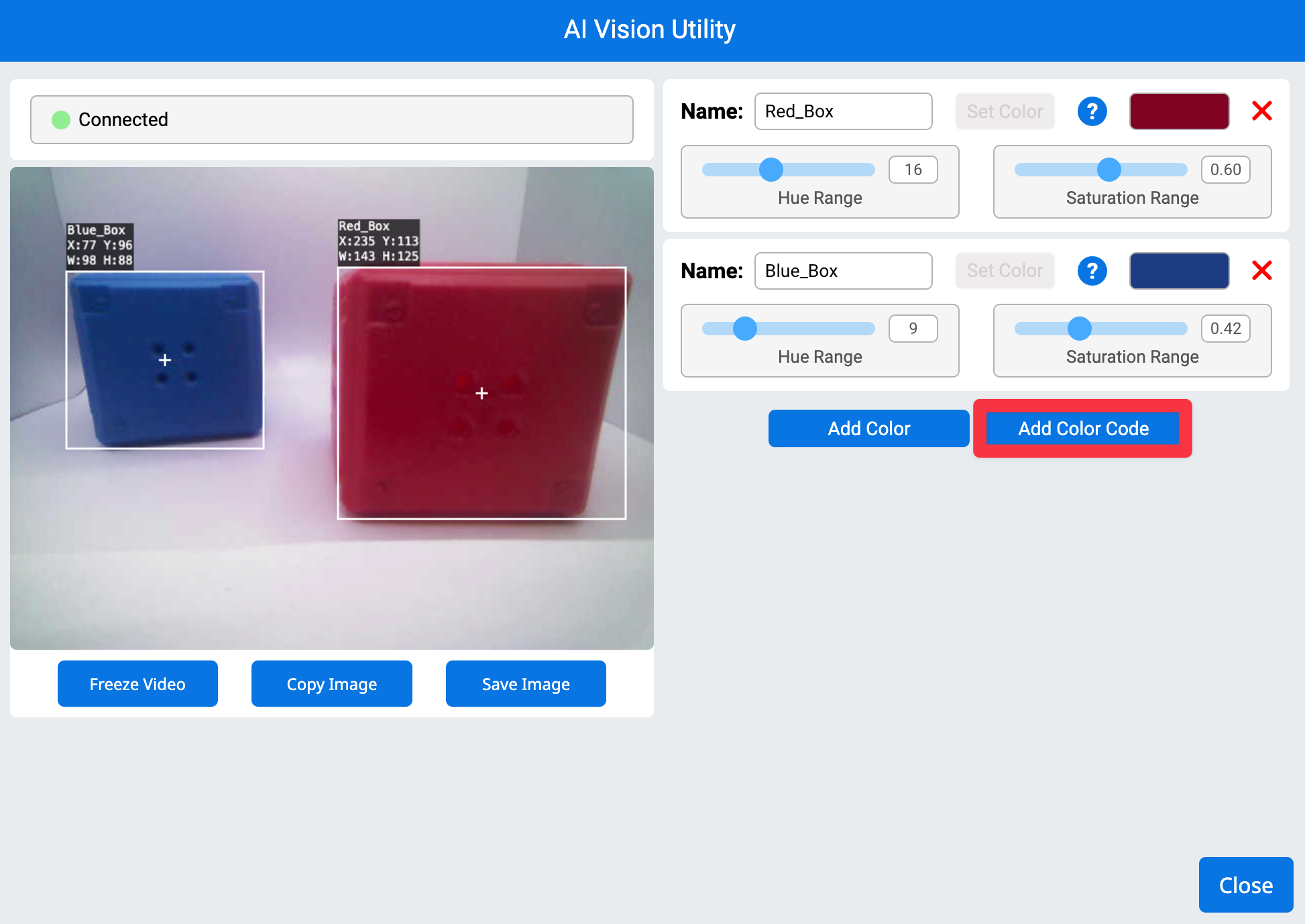

Knappen Lägg till färgkod blir tillgänglig när två eller fler färgsignaturer har konfigurerats. VäljLägg till färgkod.

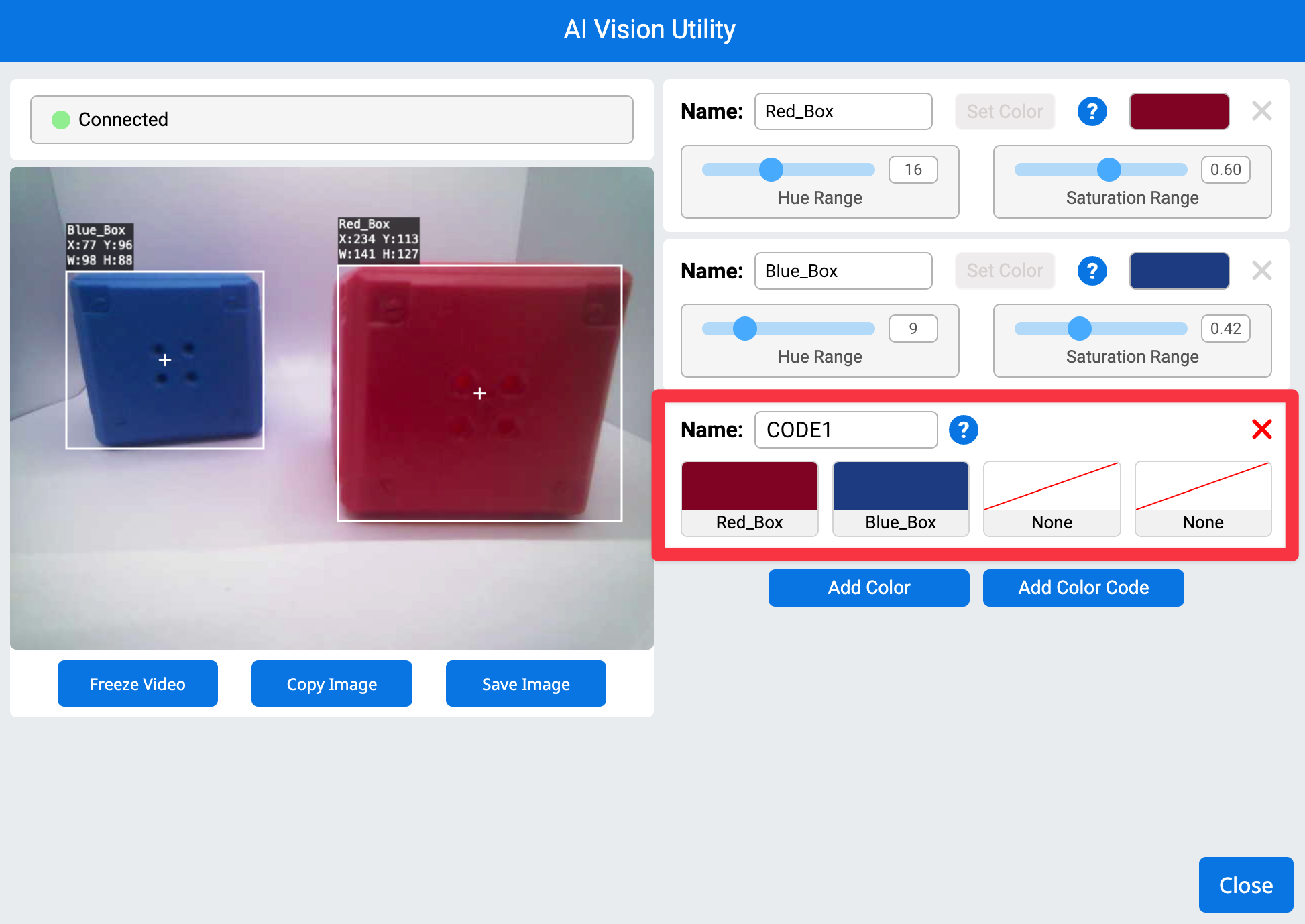

Som standard kommer de två första konfigurerade Färgsignaturerna att ställas in i den nyaFärgkoden.
För att ändra vilka färgsignaturer som ingår i en färgkod, välj den/de färgsignatur(er) i färgkoden som du vill ändra.

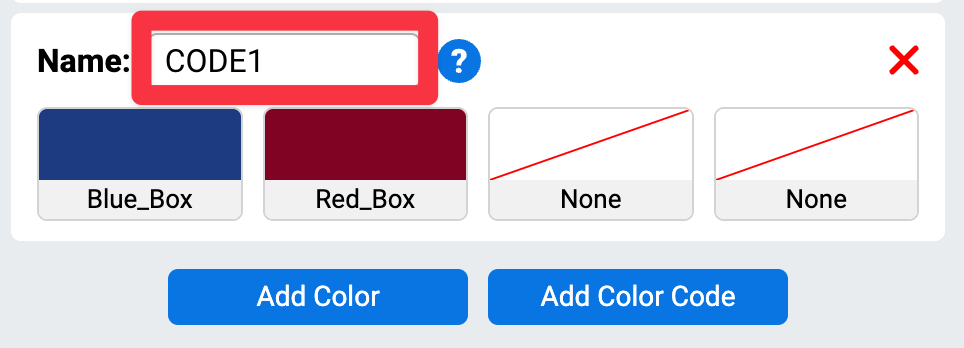

Byt namn på färgkoden genom att markera i textrutan Namn och skriva.

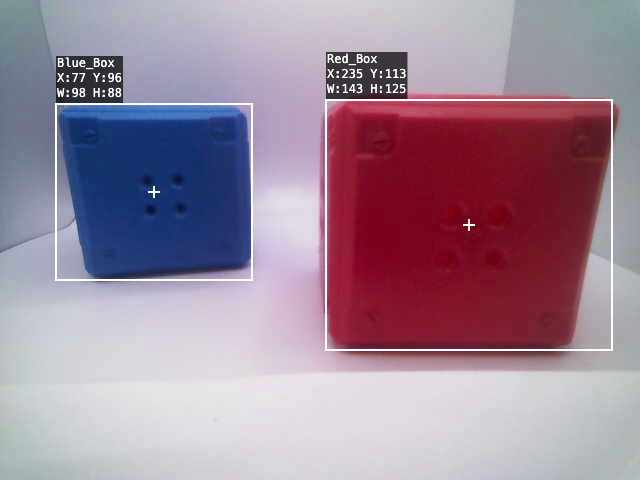

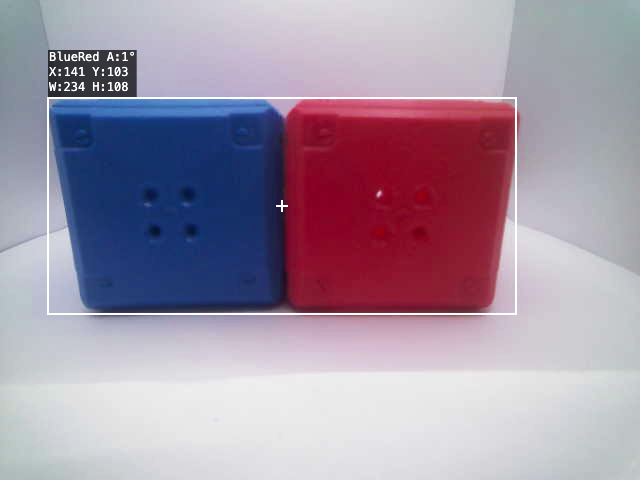

Se till att färgerna är tätt i linje, annars kan de inte tolkas som en enhetlig färgkod utan snarare som distinkta färgsignaturer.

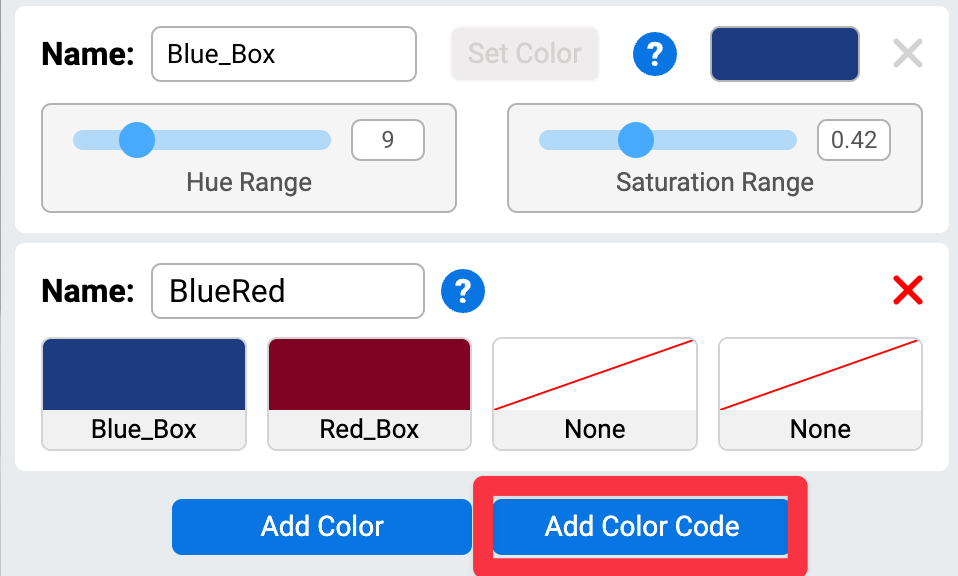

Ytterligare färgkoder kan läggas till genom att väljaLägg till färgkod.
Obs: Om en färgsignatur för närvarande används i en färgkod kommer du inte att kunna ta bort den förrän den inte längre är en del av någon befintlig färgkod.
När alla önskade färgkoder har ställts in, välj Stäng.

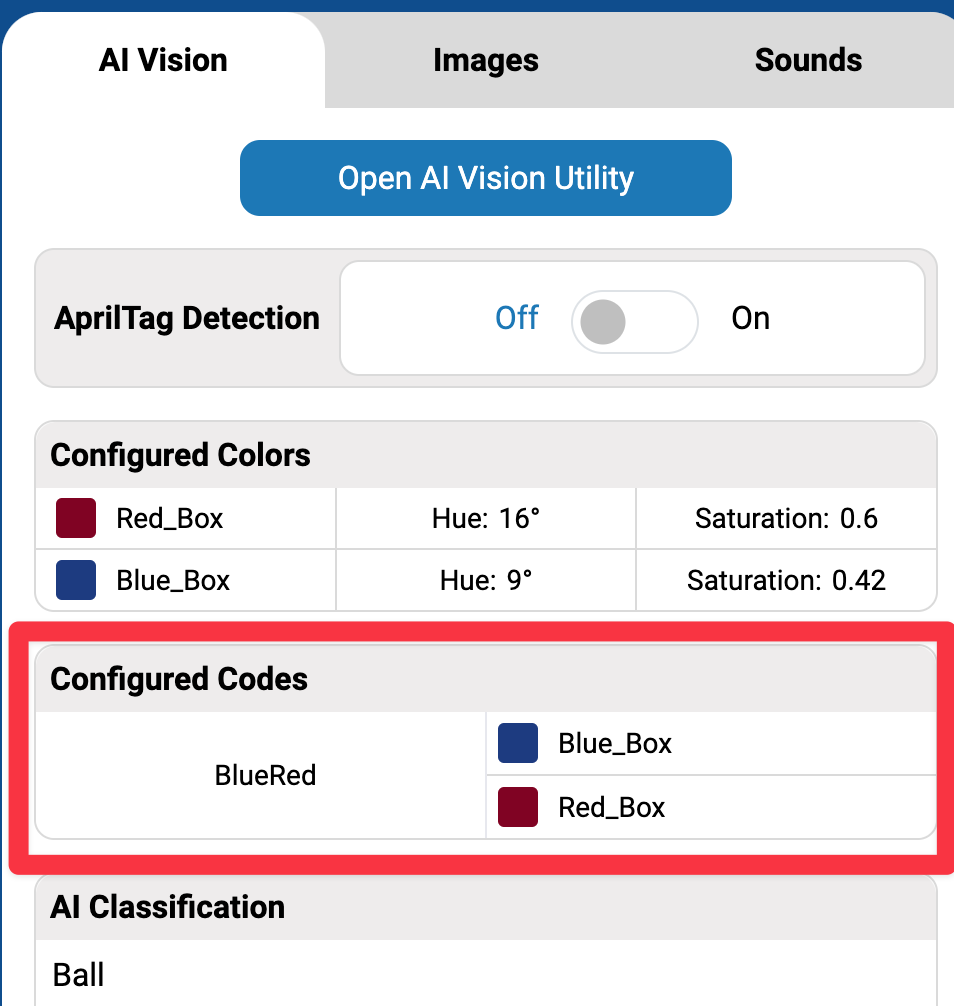

Alla konfigurerade färgkoder visas nu i AIM-kontrollpanelen.
