Skärmen på VEX AIM-kodningsroboten visar statusindikeringar och använder ikoner som gör att du kan navigera genom olika menyalternativ. Den här artikeln kommer att vägleda dig genom vad var och en av de olika ikonerna och symbolerna indikerar, för att hjälpa dig när du kommer igång med din robot.

Batteristatus

AIM Robot-skärmen med den gröna batteriikonen markerad i det övre högra hörnet.

Batteriikonen i det övre högra hörnet visar robotens batteris aktuella status.

Tre bilder av batteriikonen visas, som anger de olika batterinivåerna. Överst finns en grön ikon för fullt batteri, i mitten finns en gul ikon för halvfullt batteri och längst ner finns en röd ikon för låg batterinivå.

Batterinivån kan avgöras utifrån ikonens färg:

Grön - Fullt batteri
Gul - Delvis batteri
Röd - Lågt batteri

En blinkande batteriikon indikerar att roboten laddas.

Kontrollstatus

AIM-robotens skärm med kontrollikonen som visas i det övre vänstra hörnet, vilket indikerar en ansluten One Stick-kontroll.

När en One Stick-kontroll är länkad till roboten visas kontrollikonen i skärmens övre vänstra hörn.

Anslutningsstatus

AIM-robotens skärm med en grön Bluetooth-ikon i det övre vänstra hörnet, som indikerar statusen för anslutningen till Bluetooth.

Bluetooth-anslutningens status indikeras med en Bluetooth-ikon i skärmens övre vänstra hörn. En fast grön ikon indikerar en aktiv Bluetooth-anslutning.

Samma bild som den föregående, den här gången med en gråtonad Bluetooth-ikon, vilket indikerar att roboten för närvarande inte är ansluten via Bluetooth.

En blinkande grå ikon indikerar att roboten för närvarande inte är Bluetooth-ansluten.

Radions status indikeras med en ikon för stationen.

Radions status indikeras även med en ikon för åtkomstpunkt. En fast ikon indikerar en aktiv anslutning och en blinkande ikon indikerar att roboten för närvarande inte är ansluten.

Länkstatus

AIM-robotens skärm med länkikonen som visas i det övre vänstra hörnet, vilket indikerar en länkad robot.

När en annan VEX AIM-kodningsrobot är länkad till roboten visas länkikonen i skärmens övre vänstra hörn.

Informationsikon

AIM-robotens skärm med den grå i-ikonen längst ner i mitten av skärmen markerad.

Om du väljer informationsikonen längst ner på skärmen öppnas robotinformationen.

AIM1415 som robotnamn på skärmen. Batteriet är 97 % och det står att det är kopplat till AIM 7818.

Robotinformationen inkluderar robotens namn, batteritid och namnet på den robot den för närvarande är länkad till.

Navigeringsikoner

Informationen för AIM-roboten visas på skärmen, och längst ner i mitten är en pil som böjer sig bakåt i en grå knapp markerad, vilket indikerar vad du ska välja för att backa ut ur den här skärmen.

Använd den grå returpilen för att avsluta den aktuella skärmen.

Huvudmenyikoner

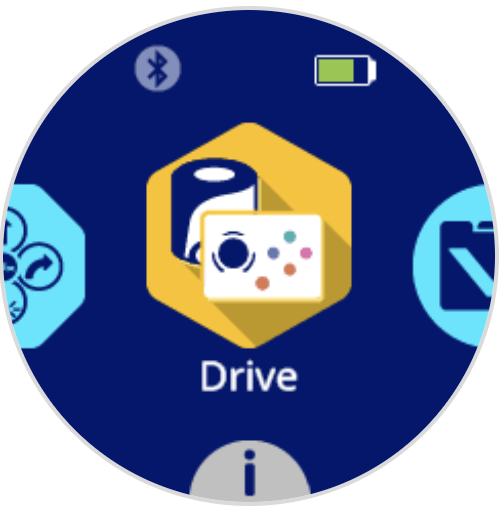

AIM-robotens skärm med körikonen i mitten.

Om du väljer körikonen öppnas det inbyggda körläget, så att du kan köra din robot med en länkad styrenhet. Läs den här artikeln för att lära dig mer om hur du använder körläget.

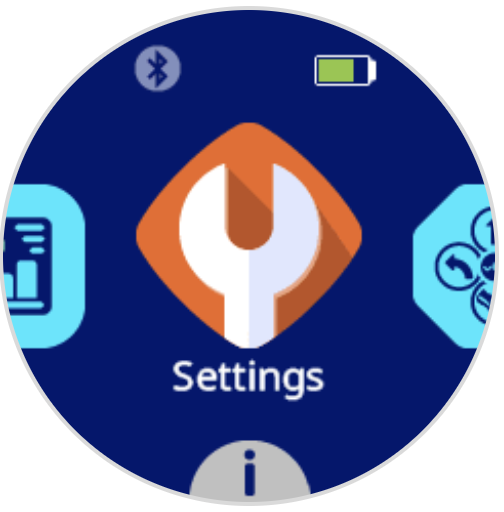

AIM-robotens skärm med inställningsikonen i mitten.

Om du väljer inställningsikonen öppnas robotens inställningsmeny. Läs den här artikeln för att lära dig mer om robotens inställningar.

AIM-robotens skärm med projektikonen i mitten.

Om du väljer ikonen Projekt får du åtkomst till ett nedladdat projekt på roboten. Läs den här artikeln för att lära dig mer om att använda projekt på roboten.

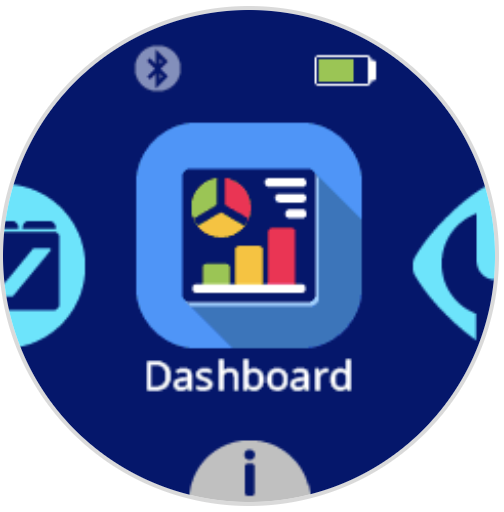

AIM-robotens skärm med instrumentpanelsikonen i mitten.

Om du väljer instrumentpanelsikonen öppnas instrumentpanelen. Läs den här artikeln för att lära dig mer om funktionerna i instrumentpanelen.

AIM-robotens skärm med ikonen för knappkodning i mitten.

Om du väljer ikonen Knappkodning öppnas Knappkodning, så att du kan koda roboten med knappar på robotens skärm.
