Förstå V5-radions LED-lampor

Du kan övervaka LED-lamporna på din V5-radio för att kontrollera robotens status.

Monterad och kopplad V5-robotradio visas på en V5-robot. I det här exemplet lyser radions LED-lampor med fast rött sken.

En fast röd lysdiod indikerar:

  • Att det inte finns någon radioförbindelse mellan V5 Brain och V5 Controller.

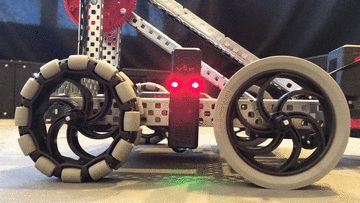

Monterad och kopplad V5-robotradio visas på en V5-robot. I det här exemplet blinkar radions LED-lampor rött.

En blinkande röd lysdiod indikerar:

  • En aktiv anslutning mellan V5-hjärnan och V5-kontrollenheten.
  • V5-styrenheten är inte ansluten till ett fältstyrningssystem eller så kör inte V5 Brain ett användarprogram.

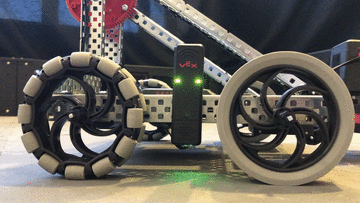

Monterad och kopplad V5-robotradio visas på en V5-robot. I det här exemplet blinkar radions LED-lampor grönt.

En blinkande grön lysdiod indikerar:

  • En aktiv anslutning mellan V5-hjärnan och V5-kontrollenheten.
  • V5-styrenheten är ansluten till ett fältstyrningssystem.
  • V5 Brain kör ett användarprogram.
