Montering och anslutning av AI-visionssensorn på V5 Clawbot – VEX bibliotek

AI-visionssensorn detekterar konfigurerade färger, färgkoder, AprilTags och olika objekt. För att säkerställa optimal prestanda, följ dessa steg för att montera sensorn korrekt på V5 Clawbot:

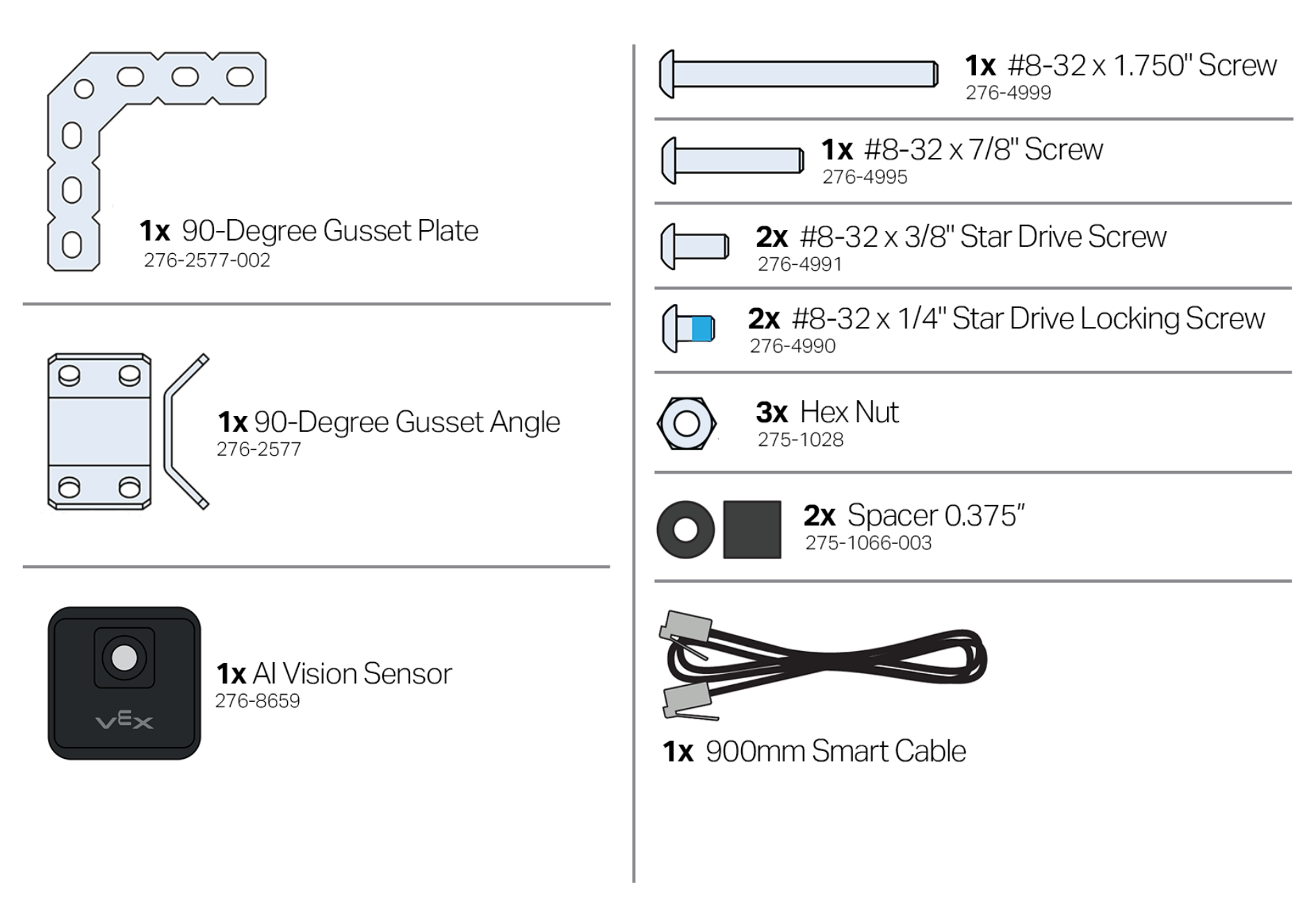

Diagram som illustrerar AI-visionssensorn för V5-robotteknik och visar dess funktioner och komponenter, inklusive kameraplacering och sensorfunktioner.

Samla ihop den hårdvara du behöver:

1 - 90-graders kilplatta
1 - 90-graders kilvinkel
1 - AI-synsensor
1 - 1,750" skruv
1 - 7/8" skruvar
2 - 3/8" stjärnfästeskruvar
2 - 1/4" stjärnfäste låsskruvar
3 - Sexkantsmuttrar
2 - 0,375" distanser
1 - 900 mm smart kabel

När din hårdvara har samlats, följ 3D-bygginstruktionerna för att montera din AI-visionssensor på V5 Clawbot!
