Motorstyrenheten 55 gör det möjligt för V5 Brain att ansluta till likströmsmotorer (DC). Följ stegen nedan för att lära dig hur du ansluter en likströmsmotor till motorstyrenheten 55 och konfigurerar den som en enhet i VEXcode, vilket möjliggör användning i kodningsprojekt.

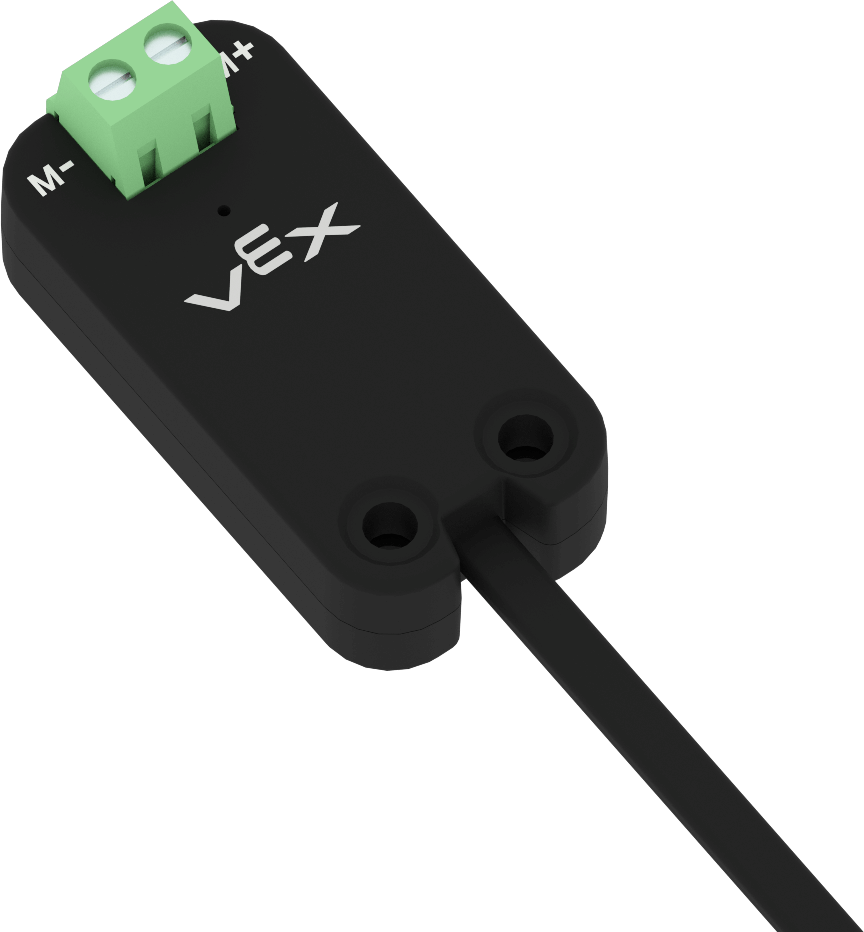

Motorstyrenhet 55 delar.

Anslutning av motorstyrenheten 55

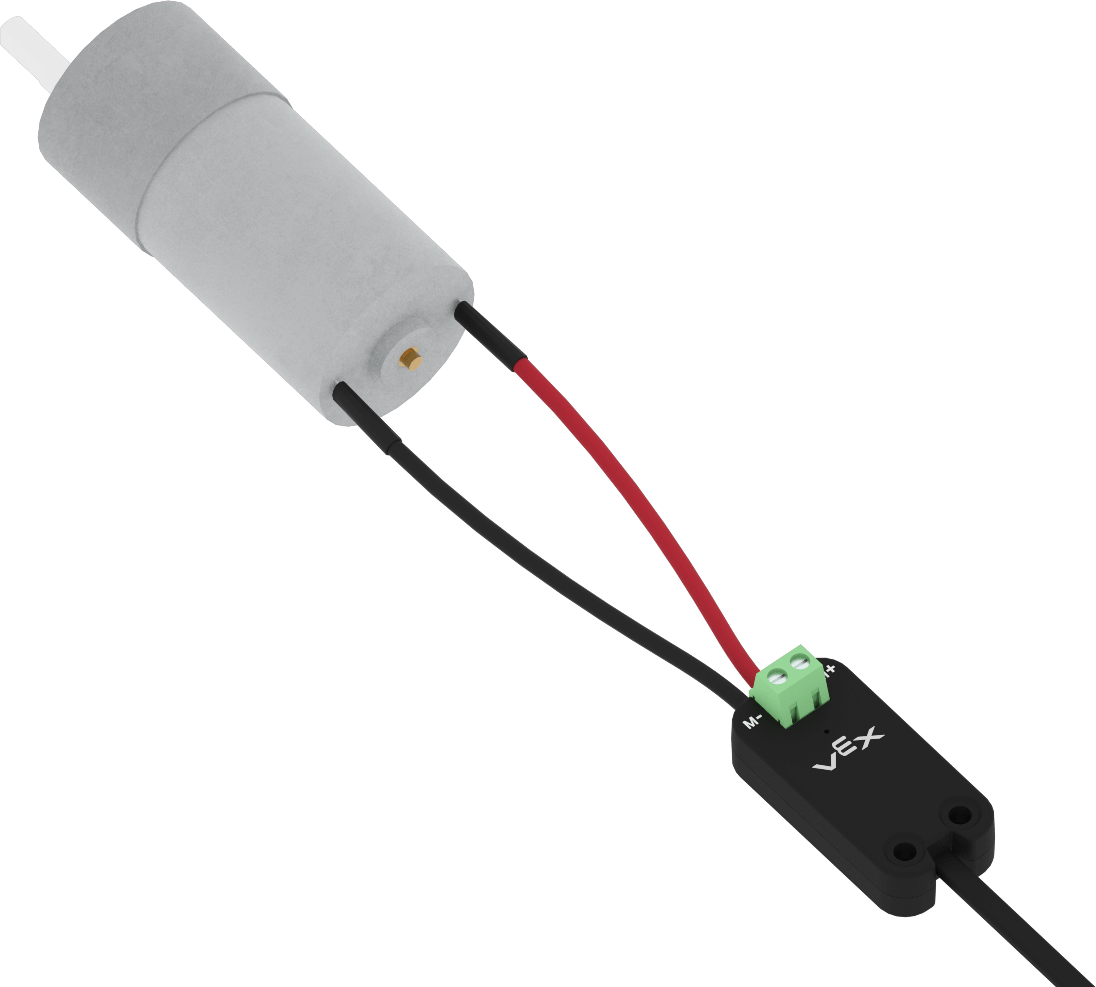

Motorstyrenheten 55-delad visas med en trådbunden anslutning till likströmsmotorn.

Se till att skruvarna är helt lossade. Anslut sedan likströmsmotorn till motorstyrenheten 55.

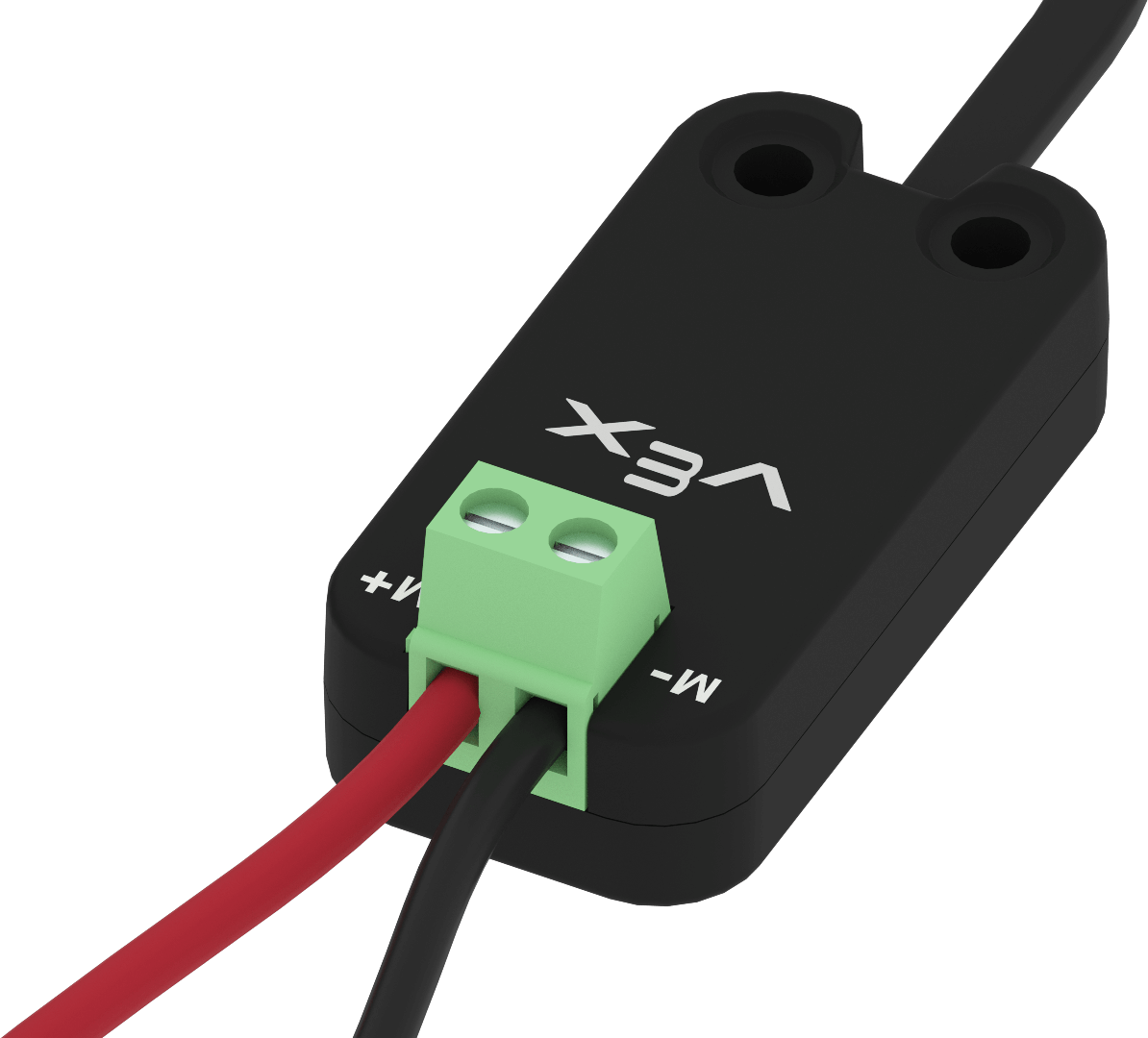

Närbild på skruvarna på motorstyrenhetens 55-del som indikerar att de ska dras åt efter att kablarna har anslutits.

Dra åt skruvarna på motorstyrenheten 55 helt. Detta säkerställer att kablarna som ansluter till likströmsmotorn är säkra och inte förskjuts.

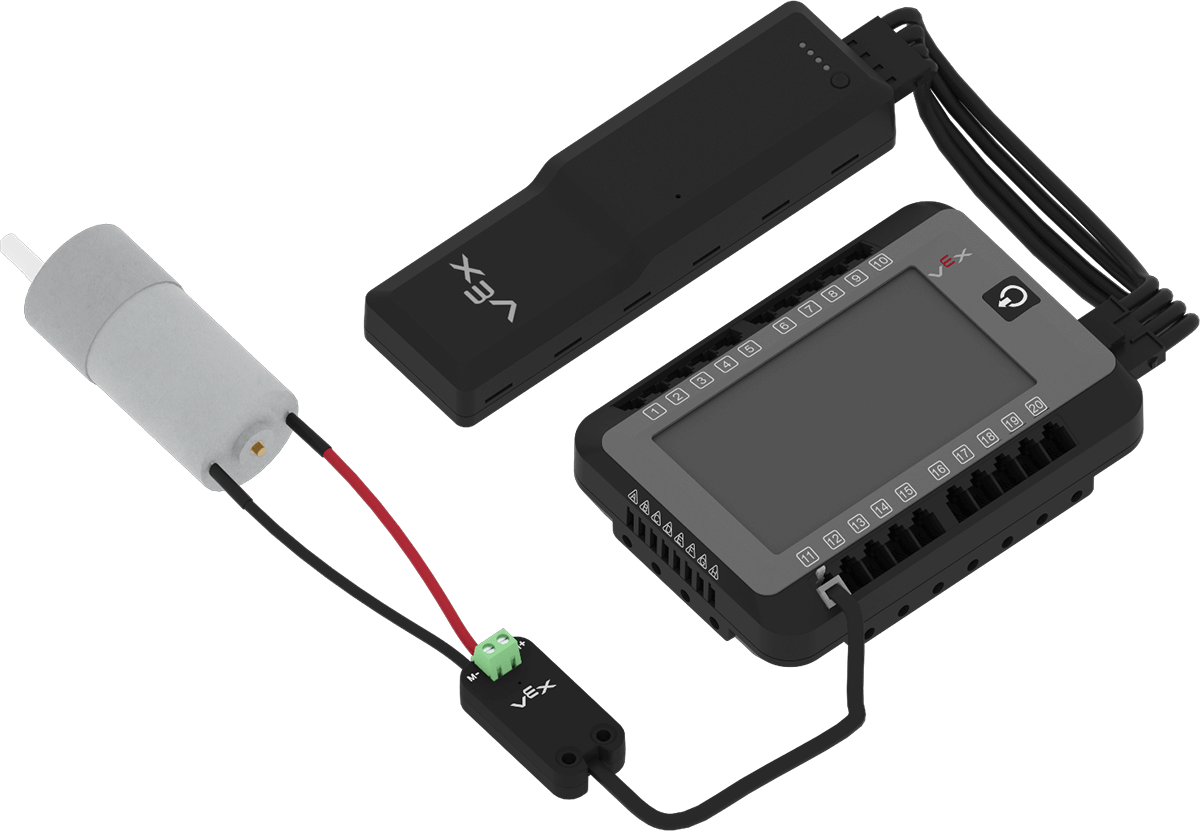

Diagram över motorstyrenheten 55, med en trådbunden anslutning till likströmsmotorn och en annan trådbunden anslutning till en av V5 Brains smarta portar. V5-hjärnan visas också ansluten till ett robotbatteri.

När Motor Controller 55 är ansluten till V5 Brain måste den läggas till som en enhet i VEXcode.

Konfigurera motorstyrenheten 55

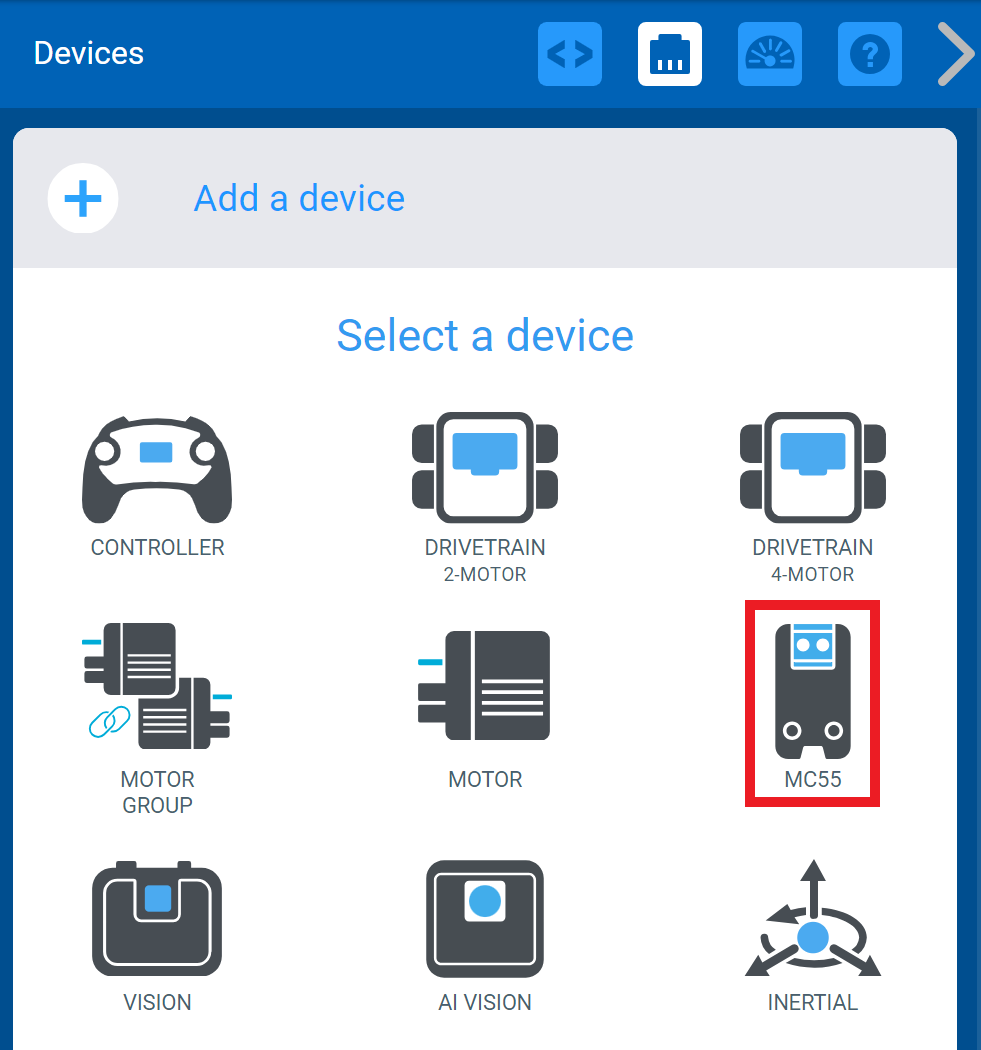

VEXcode V5-enheter-menyn efter att knappen Lägg till en enhet har valts. Alternativet MC55 är markerat.

Konfigurera motorstyrenheten 55 i VEXcode.

Lägg till en ny enhet och välj MC55.

VEXcode V5 Välj en portmeny där den specifika porten för motorstyrenheten 55 kan väljas.

Välj vilken port Motor Controller 55 är ansluten till.

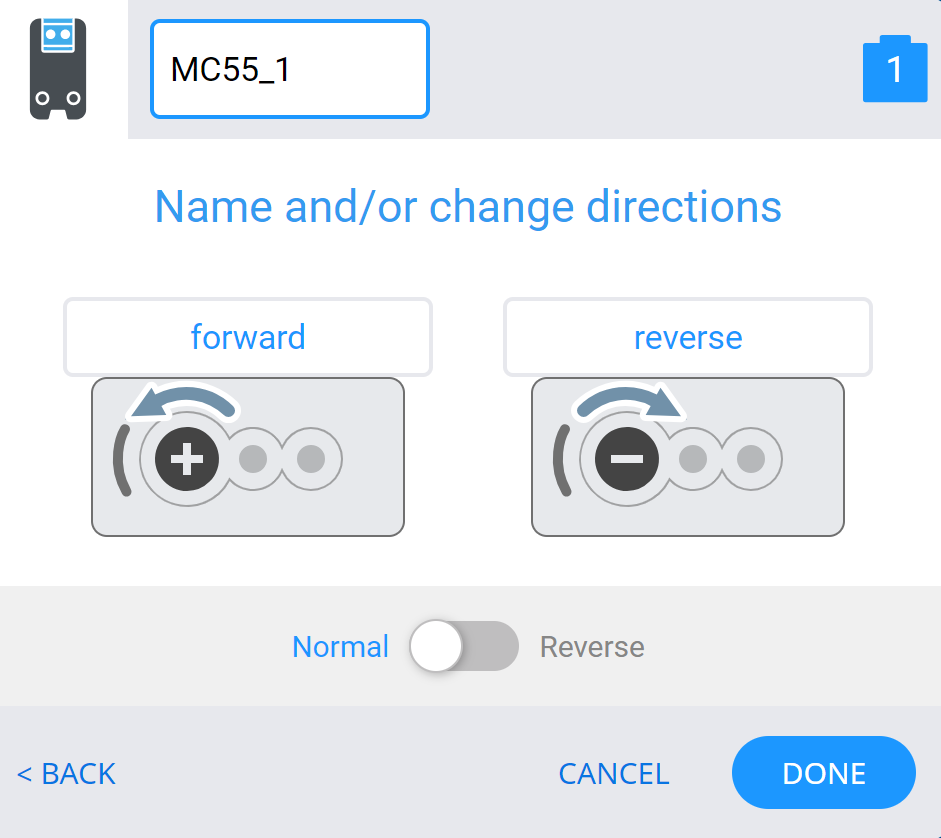

VEXcode V5-enheter-menyn efter att Smart Port valts och med alternativen för Motor Controller 55 visade. Alternativen kan användas för att namnge varje rotationsriktning och vända rotationsriktningen.

Anpassa inställningarna så att de matchar den likströmsmotor som motorstyrenheten 55 är ansluten till.

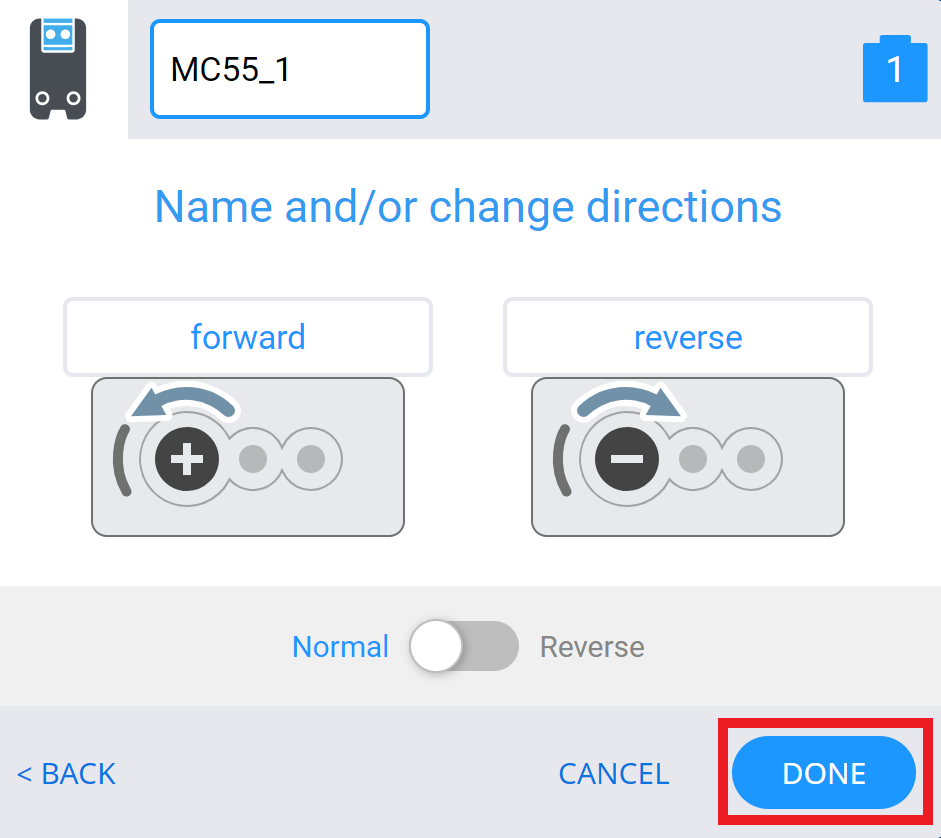

VEXcode V5-enheter-menyn efter att Smart Port valts och med alternativen för Motor Controller 55 visade. Nedanför är knappen Klar markerad.

VäljKlar.

Likströmsmotorn kan nu styras med motorstyrenheten 55.
