VEX CTE Workcell är utformad för att emulera verkliga tillämpningar av arbetsceller inom tillverkningsindustrin. Serpentintransportören är ett av de vanligaste transportörsystemen för montering och transport av material. Du kan bygga dina egna specialdesignade serpentinkedjor utöver vad som visas i bygginstruktionerna när du slutför utmaningar.

Observera att exemplet nedan är baserat på standardlayouten för serpentintransportörer. Samma process kan tillämpas på transportörer av vilken konfiguration som helst.

Diagram som illustrerar olika typer av transportörer som används inom yrkesutbildning och teknisk utbildning, med framhävning av deras komponenter och funktionalitet, med märkta delar för pedagogisk referens.

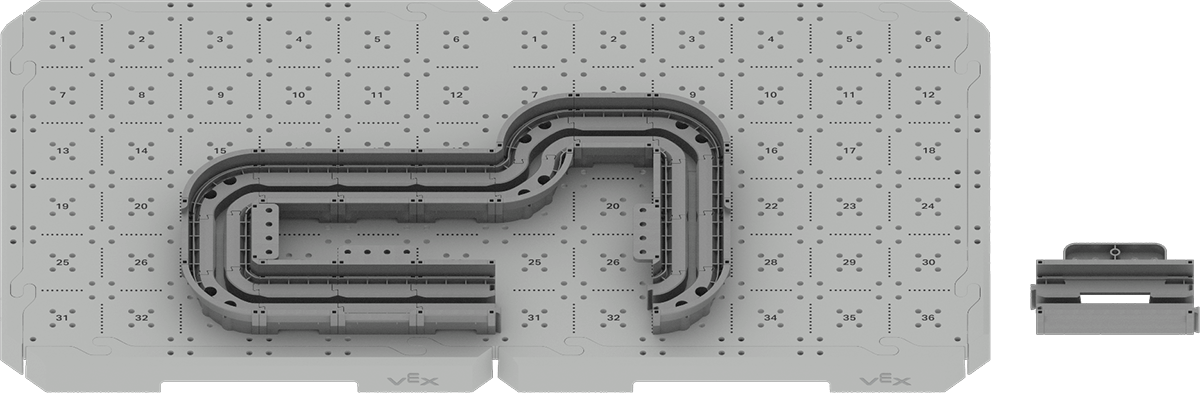

Montera först de specialbyggda serpentintransportörsdelarna för den räls du vill göra och fäst dem på CTE-plattan. Observera att vändskensdelarna måste fästas på CTE-plattorna med stjärnskruvar och lågprofilmuttrar.

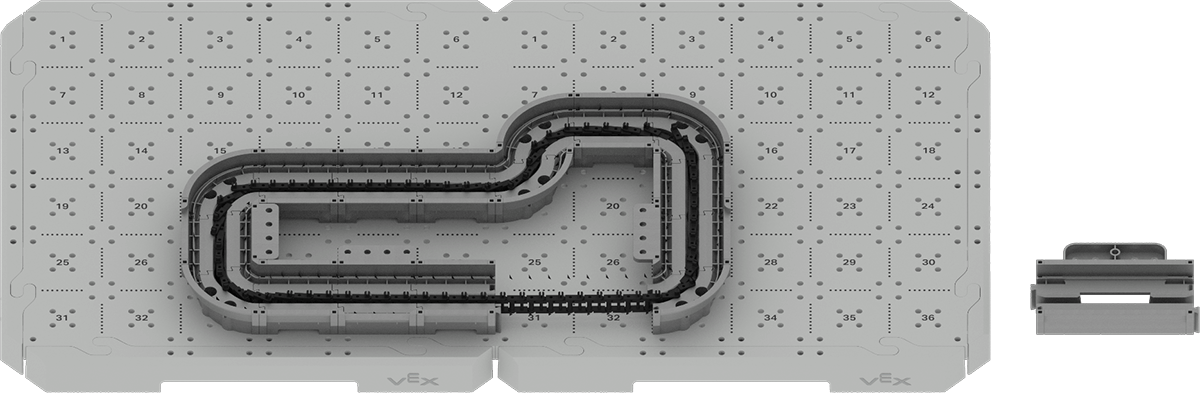

Lämna ett mellanrum i ditt anpassade serpentintransportörspår för serpentintransportören - drivspår. Fäst inte drivspåret på resten av ditt serpentintransportör.

Diagram som illustrerar olika typer av transportörer som används inom yrkesutbildning och teknisk utbildning, och visar deras design och funktionalitet för materialhantering.

Lägg ut serpentintransportören - kedjan i det monterade spåret för att se om det behövs fler eller färre kedjor för önskad sträcka. Kedjan bör:

Passa tätt inuti spårbitarnas bas
Inte ha slack i öppningen för drivspåret
Behöver inte sträckas för att passa i basen på spårbitarna

Diagram som illustrerar olika typer av transportörer som används inom yrkes- och teknisk utbildning, och visar deras komponenter och funktioner för utbildningsändamål.

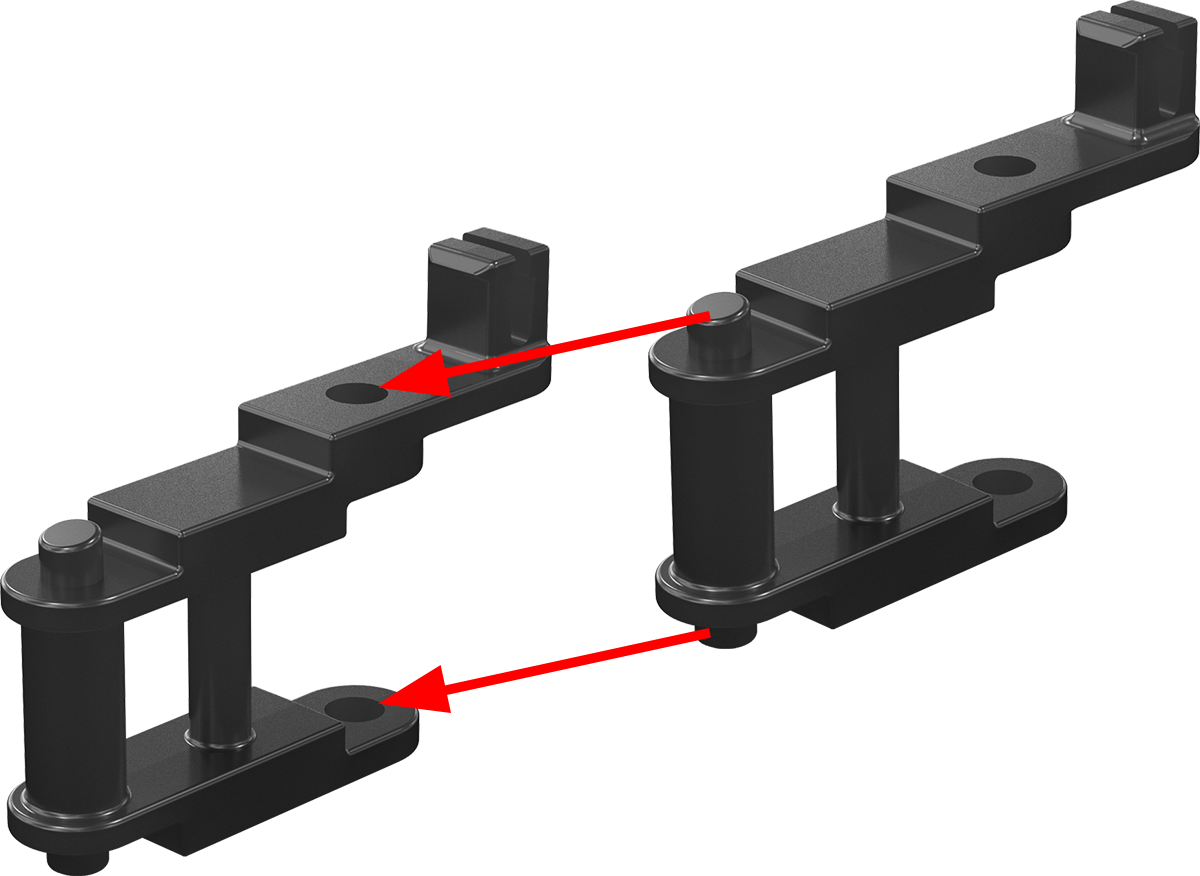

Lossa eller fäst serpentintransportör - Kedja ihop bitar tills du har önskad längd för din anpassade serpentintransportörskena.

Fäst serpentintransportören - kedjans början och slut för att skapa en komplett kedja.

Diagram som illustrerar komponenterna och funktionen hos transportörer inom yrkes- och teknisk utbildning, med framhävning av viktiga delar och deras funktioner för utbildningsändamål.

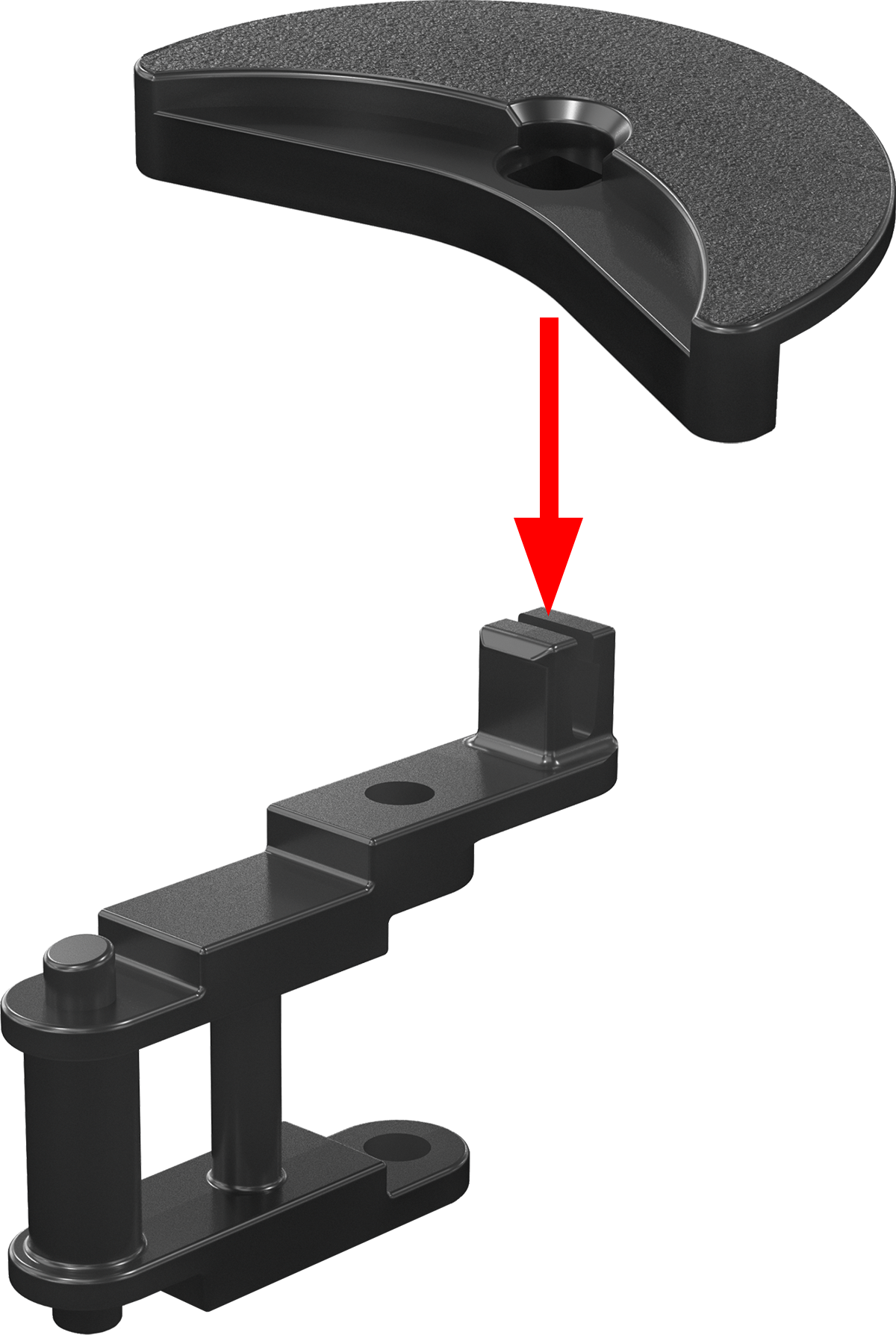

För varje serpentintransportör - kedja du använder behöver du en serpentintransportör - plattform.

Fäst serpentintransportörens plattformar på din serpentintransportörs kedja.

Diagram över ett transportbandssystem som används inom yrkes- och teknisk utbildning, som illustrerar olika komponenter och deras funktioner, inklusive band, rullar och stödstrukturer.

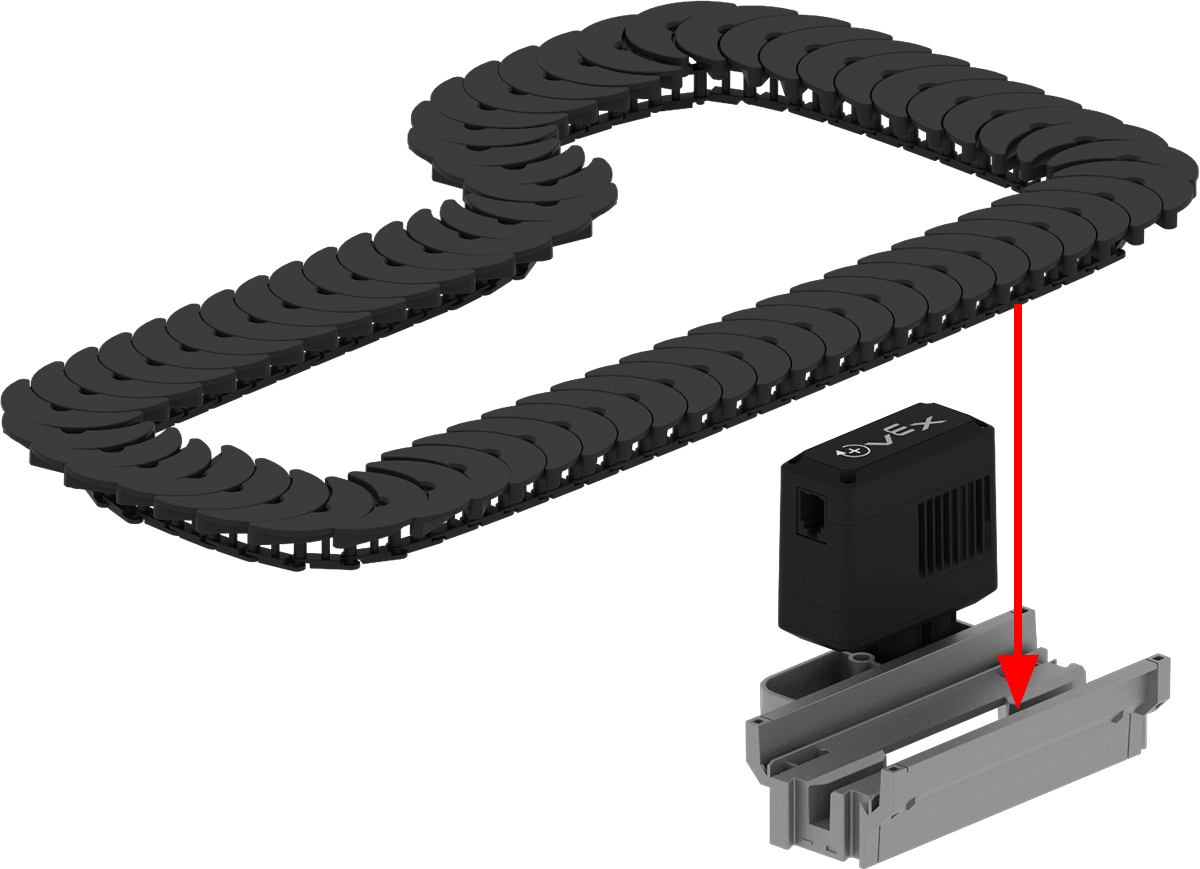

Placera en del av din monterade serpentintransportör - kedja inuti serpentintransportörens drivspår, fäst vid smartmotorn.

Diagram över ett transportbandssystem som illustrerar olika komponenter och deras funktioner, relevanta för yrkes- och teknisk utbildning.

Placera en gummiaxelkrage under Smart Motor.

Placera 32-tandsdrevet i öppningen på serpentintransportören - drivspår.

Placera den 3x kapslade axeln genom drevet, med den andra gummiaxelkragen överst för att fästa delarna på plats.

Diagram över transportbandssystemkomponenter som används inom yrkes- och teknisk utbildning, som illustrerar olika delar och deras funktioner i transportbandsuppställningen.

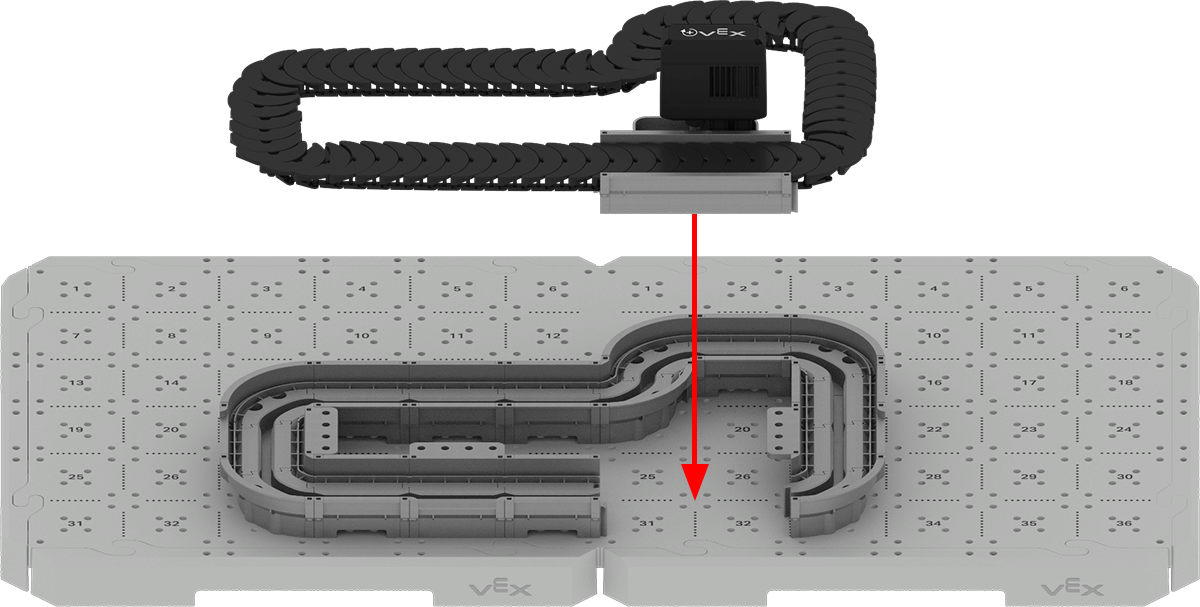

Fäst din monterade serpentintransportör - kedja och plattformar med serpentintransportör - drivskena i resten av din monterade serpentintransportörskena.

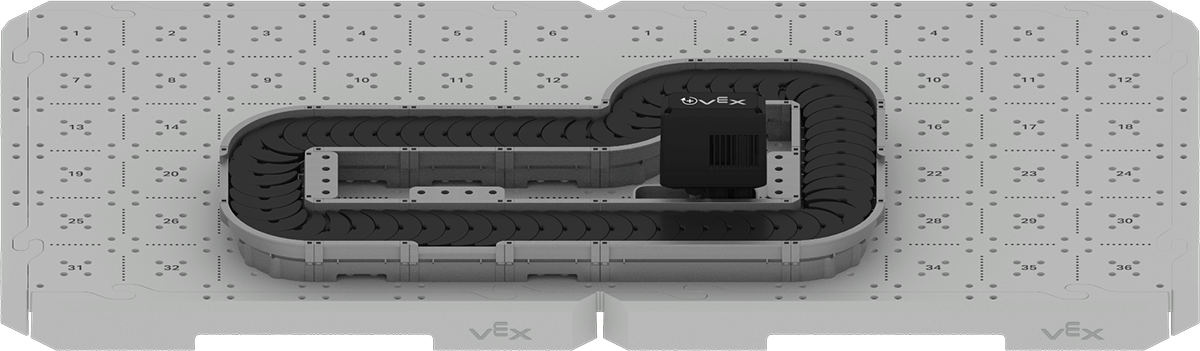

Din specialbyggda serpentintransportör är nu klar!
