Förstå CTE Workcell-transportörer – VEX bibliotek

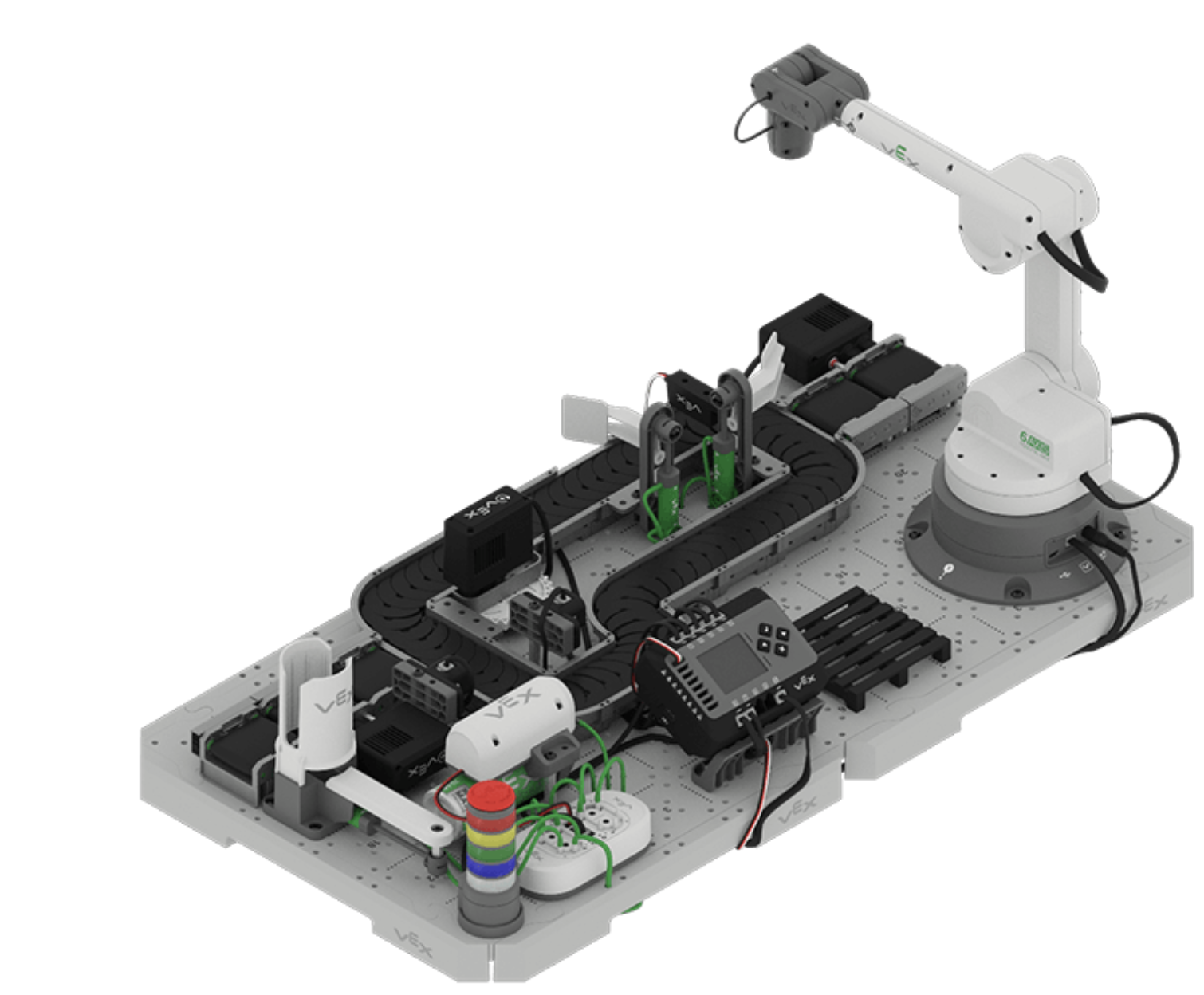

CTE Workcell-transportörer är utformade för att emulera funktionen och egenskaperna hos verkliga transportörer inom tillverkningsindustrin. Dessa transportörer kan användas för att transportera skivor till olika sektioner av VEX CTE-arbetscellen.

Diagram över ett transportbandssystem som används inom yrkes- och teknisk utbildning, som illustrerar viktiga komponenter och deras funktioner inom materialhantering och transport.

CTE Workcell-kitet innehåller två typer av transportörer: Linjärtransportör och Serpentintransportör. Läs mer om varje transportör och deras respektive komponenter nedan.

För instruktioner om hur man bygger linjära och serpentinformade transportörer, se CTE:s bygginstruktioner.

Linjär transportör

Diagram över ett transportbandssystem som används inom yrkes- och teknisk utbildning, som illustrerar olika komponenter och deras funktioner i maskinen.

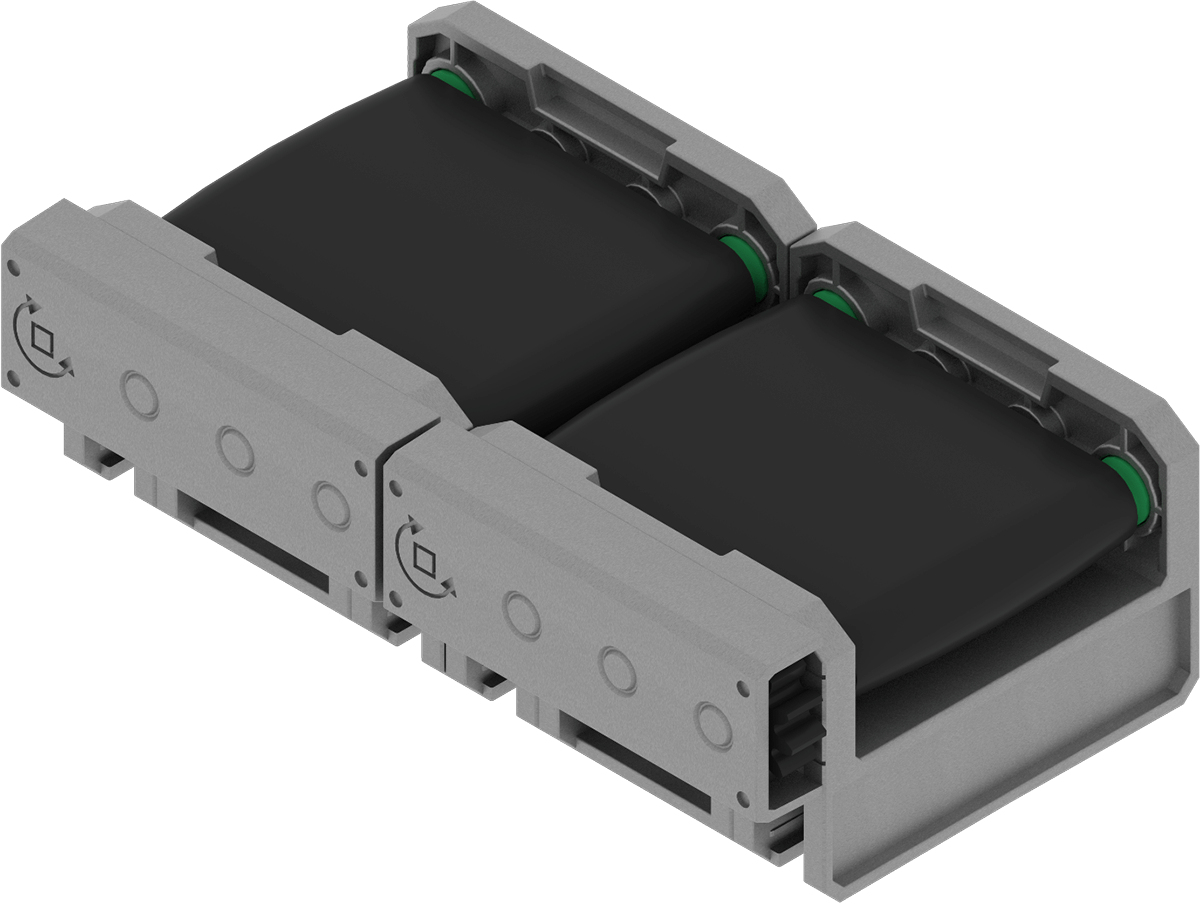

Linjärtransportör är konstruerad för att transportera material i en rak linje, eller linjärt, med hjälp av transportbandet. Inom tillverkningsprocesser fungerar linjära transportörer ofta som mellanhand mellan mer komplexa sektioner av ett större transportör.

Diagram som illustrerar komponenterna och funktionen hos ett transportbandssystem, med fokus på dess roll inom yrkes- och teknisk utbildning, särskilt inom ramen för industriella tillämpningar.

Inom VEX CTE-arbetscellen fungerar den linjära transportören som in- och utgångspunkt för skivor, och transporterar dem till och från den större serpentintransportören. Skivlastaren kan anslutas till den linjära transportören för att ladda skivor på arbetscellen.

Linjära transportörkomponenter

Linjärtransportören innehåller följande komponenter:

Diagram som illustrerar olika typer av transportörer som används inom yrkesutbildning och teknisk utbildning, med framhävning av deras komponenter och funktioner inom industriella tillämpningar.

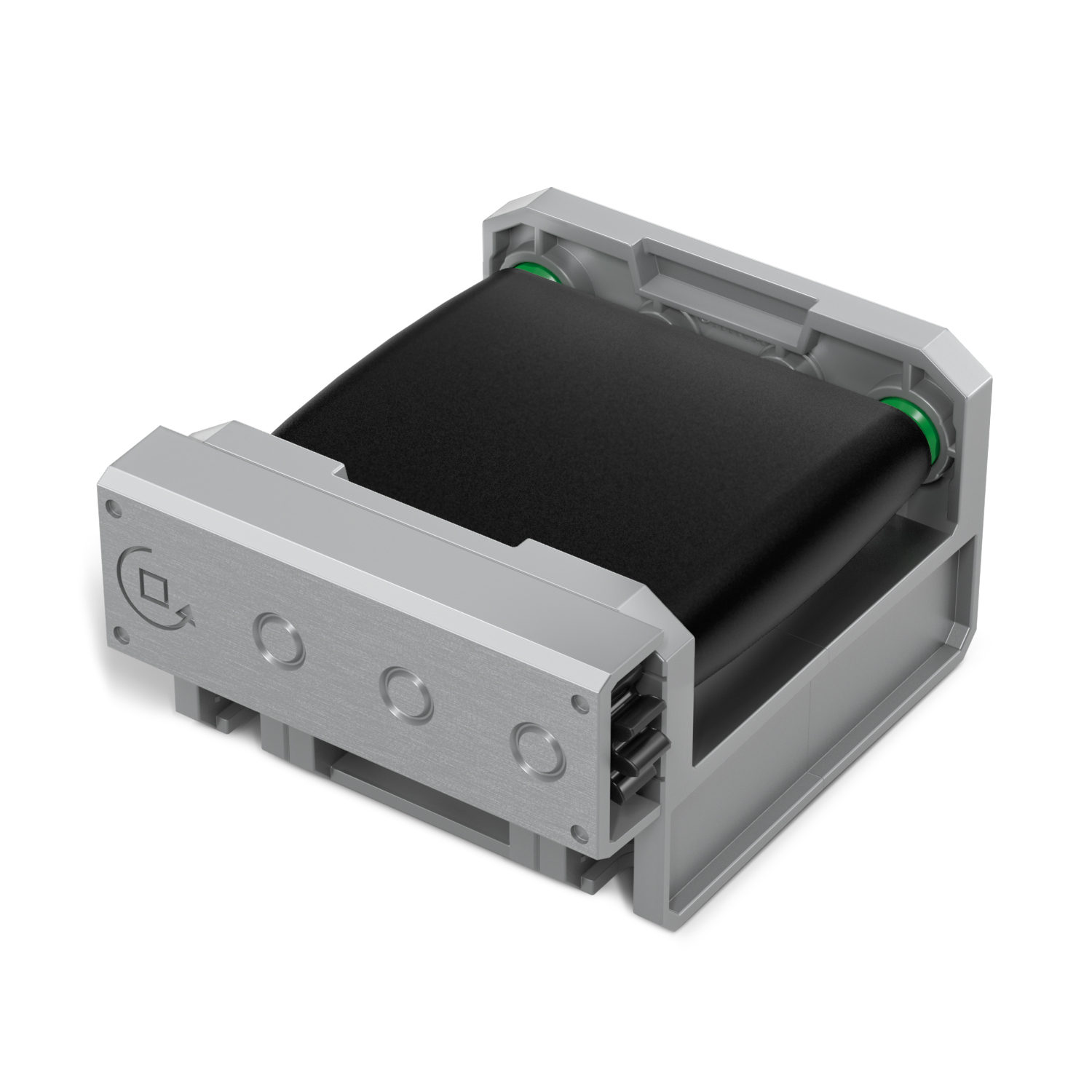

Linjär transportör

Linjärtransportören består av ett transportband inuti transportörens stödstruktur. Kugghjulen är placerade inuti stödstrukturen. När de är anslutna till motorn roterar dessa kugghjul och sätter transportbandet i rörelse.

Diagram över ett transportbandssystem som används inom yrkes- och teknisk utbildning, som illustrerar transportbandets komponenter och layout för utbildningsändamål.

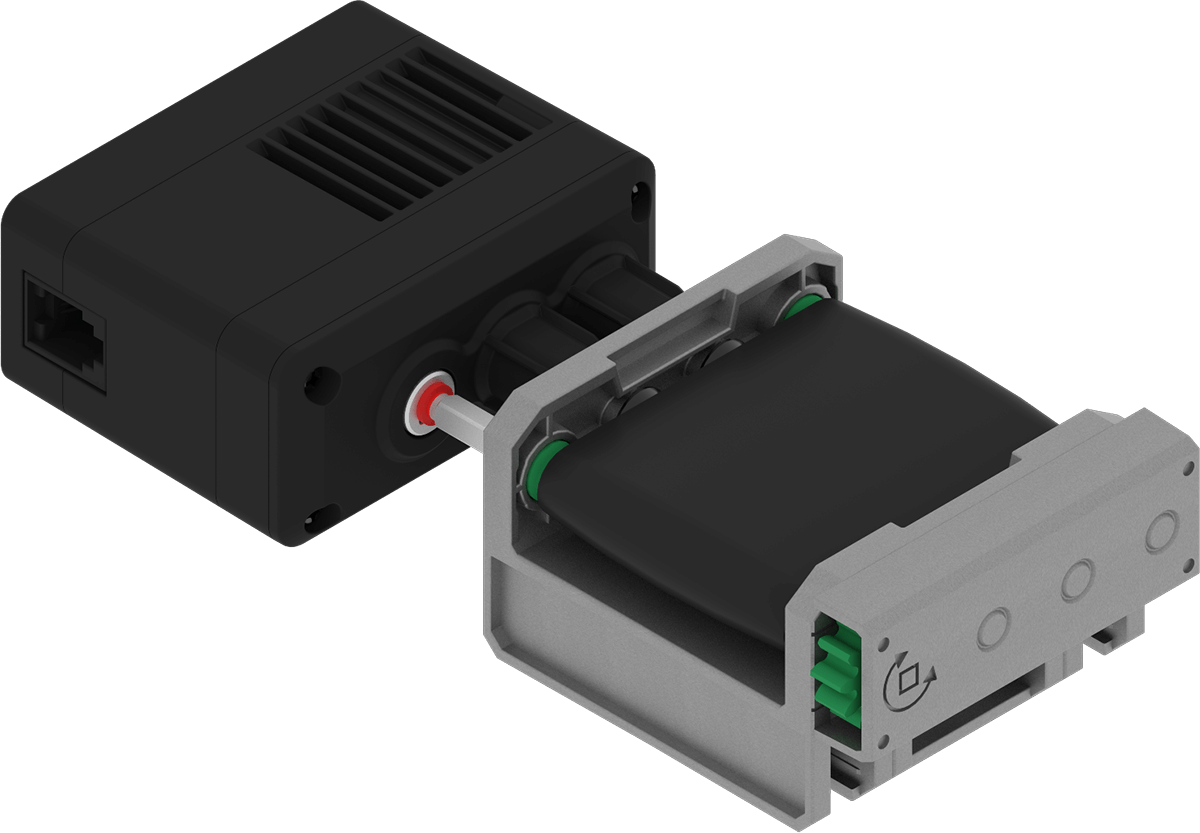

Varje linjärtransportörsystem kräver att en linjärtransportör ansluts till en 5,5 W motor. Motorn roterar kugghjulen i transportören, vilket får bandet att röra sig.

Diagram som illustrerar komponenterna och funktionen hos ett transportbandssystem, relevant för yrkes- och teknisk utbildning, särskilt i samband med transportbandsteknik.

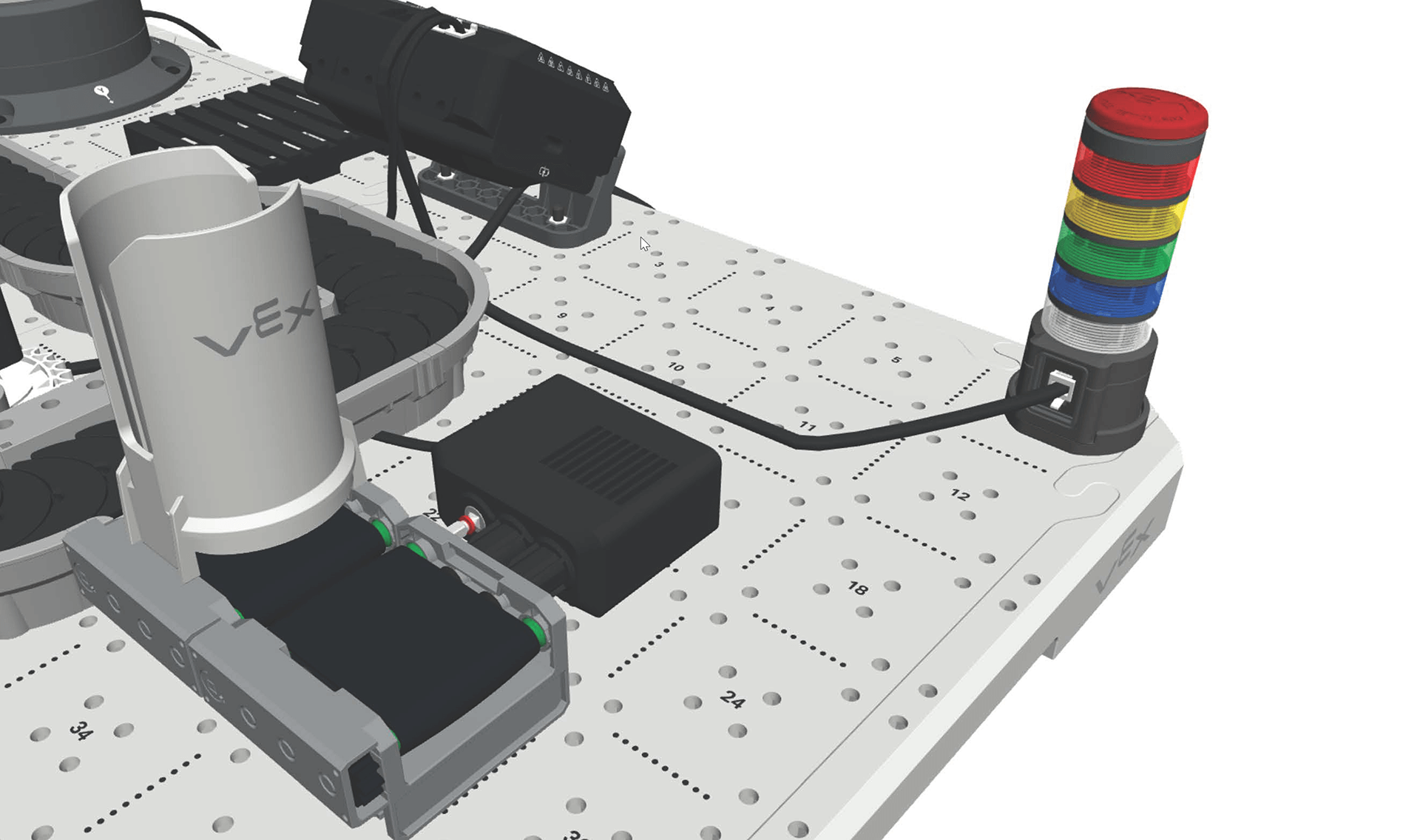

Diskladdare

Skivlastaren håller skivorna i väntan på att släppas ut på transportbandet. Skivmataren kan användas antingen med linjärtransportörer eller med matarbasen och skivmataren för att mata ut skivor med hjälp av pneumatiska kontroller.

För att läsa mer om hur pneumatik kan användas för att automatisera transport och sortering av skivor, läs artikeln, Förstå CTE Workcell Pneumatics

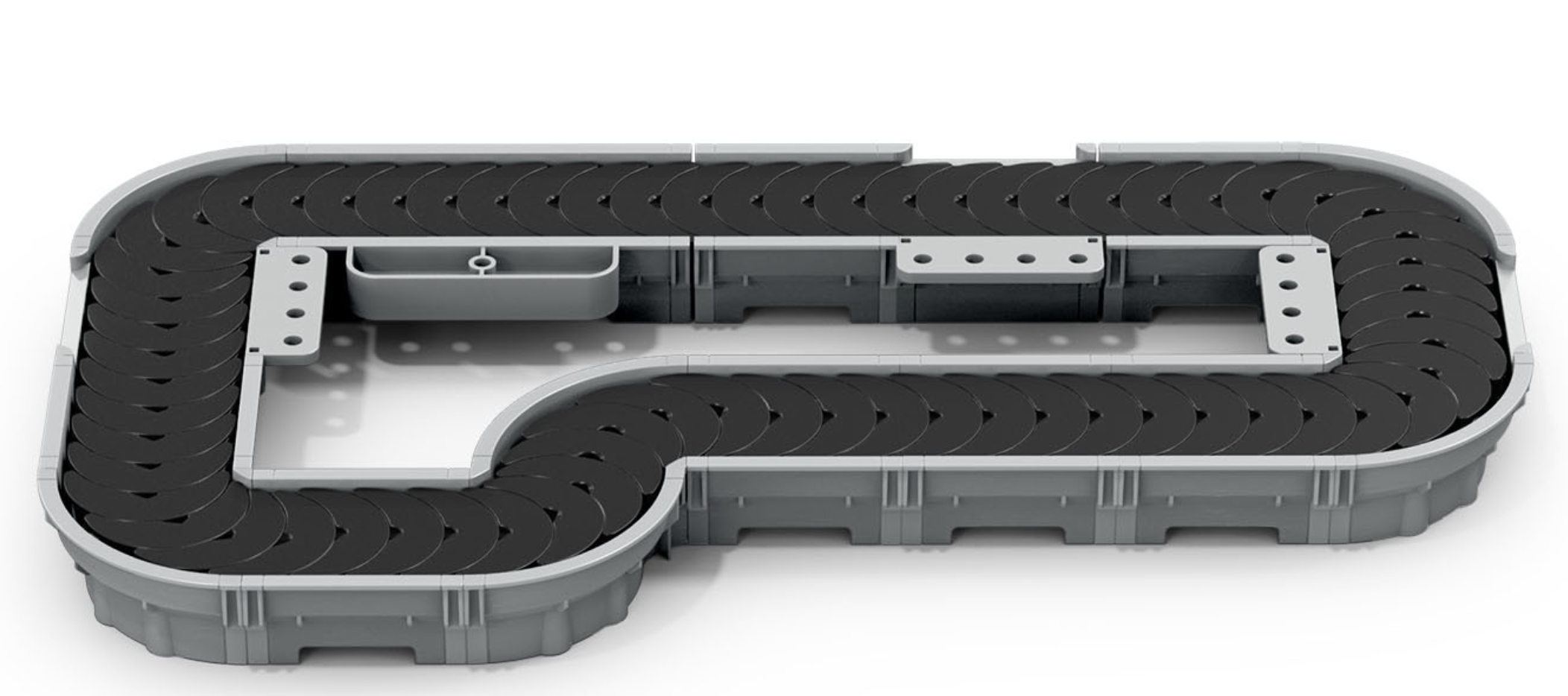

Serpentintransportören

Diagram över ett transportbandssystem som används inom yrkes- och teknisk utbildning, som illustrerar viktiga komponenter och deras funktioner, inklusive band, rullar och stödstrukturer.

Serpentintransportören även kallad orm- eller spiraltransportör, består av sammankopplade band och plattformar arrangerade i en serie vridningar och svängar, som liknar en ormliknande form. Dessa transportörer är utformade för att maximera användningen av tillgängligt utrymme.

Komponenter till serpentintransportörer

Serpentintransportören innehåller följande komponenter:

Kedja och plattformar

Kedjan och plattformarna utgör de rörliga komponenterna i serpentintransportören.

Diagram som illustrerar olika typer av transportörer som används inom yrkesutbildning och teknisk utbildning, och visar deras komponenter och funktionalitet i industriella tillämpningar.

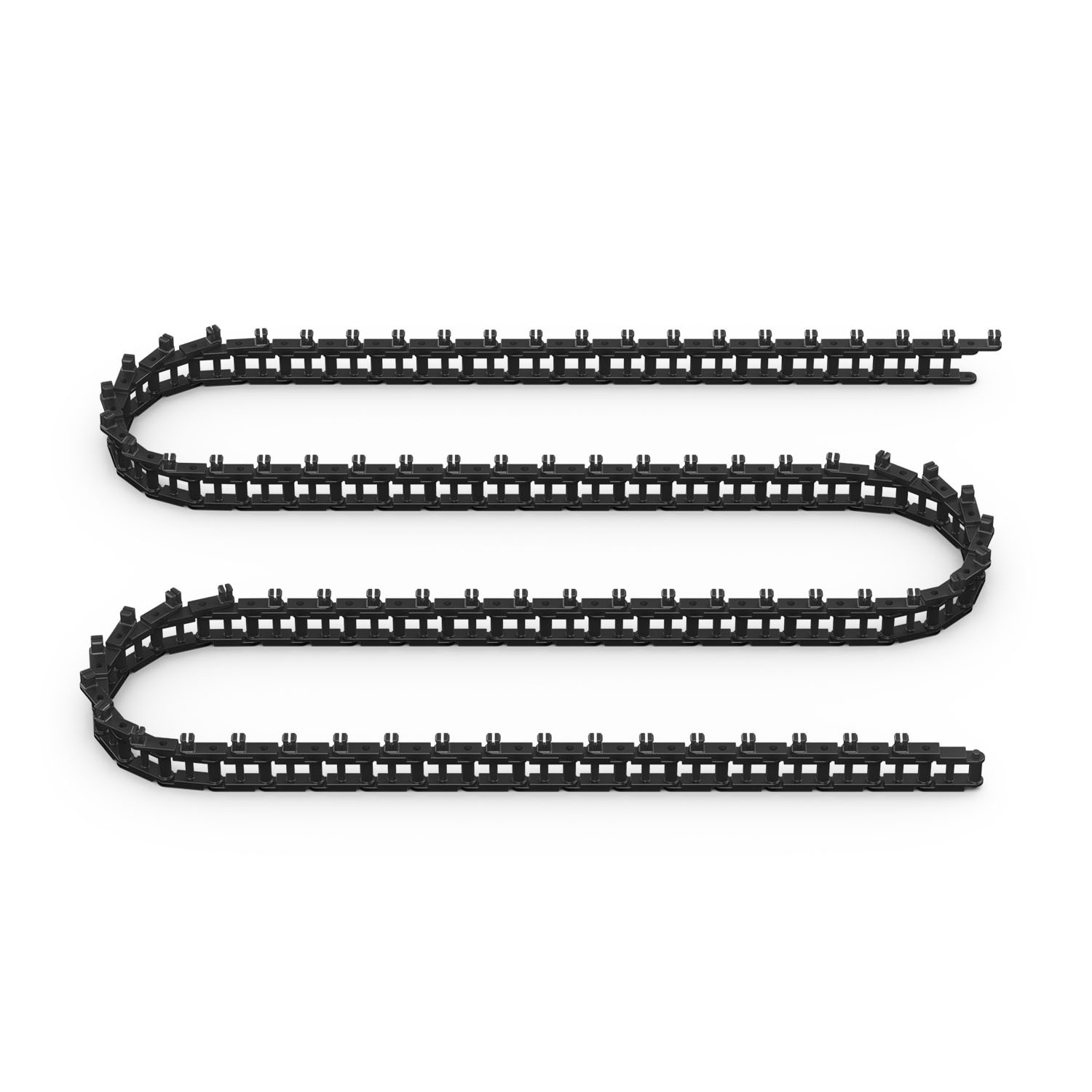

Serpentintransportör - Kedja

Kedjan består av sammankopplade länkar. Kedjan i CTE Workcell-kittet börjar med och innehåller 80 länkar. Kedjans längd kan modifieras för att möta behoven hos din byggnad. Se den här artikeln för information om hur du tillverkar ett specialdesignat serpentintransportör.

Kedjan förbinder transportbandets yta (plattformarna) med spåret, inklusive ett kedjehjul, för att styra transportbandets rörelse.

Diagram över ett transportbandssystem som används inom yrkes- och teknisk utbildning, som illustrerar viktiga komponenter och deras funktioner inom materialhantering.

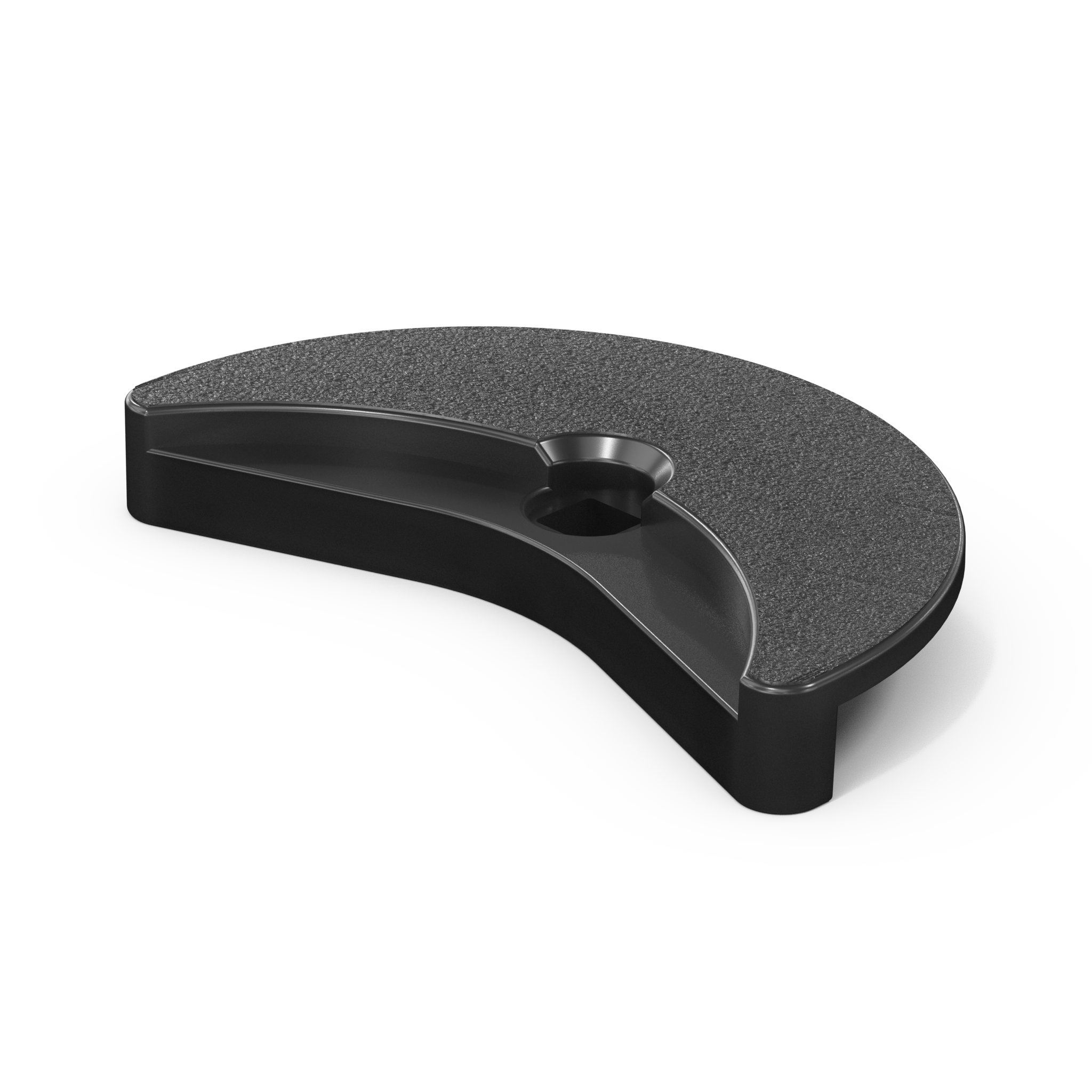

Serpentintransportör - Plattform

Serpentintransportören - Plattformen är den yta på transportören som interagerar med objekt. Dessa bitar snäpper fast på kedjans yta.

Spårbitar

Spårdelar är sektioner av serpentintransportörens bas som används för att ansluta enheter till transportören och transportören till CTE-plattorna.

Diagram över ett transportbandssystem som används inom yrkes- och teknisk utbildning, som illustrerar komponenterna och funktionen hos transportband, inklusive band, rullar och stöd.

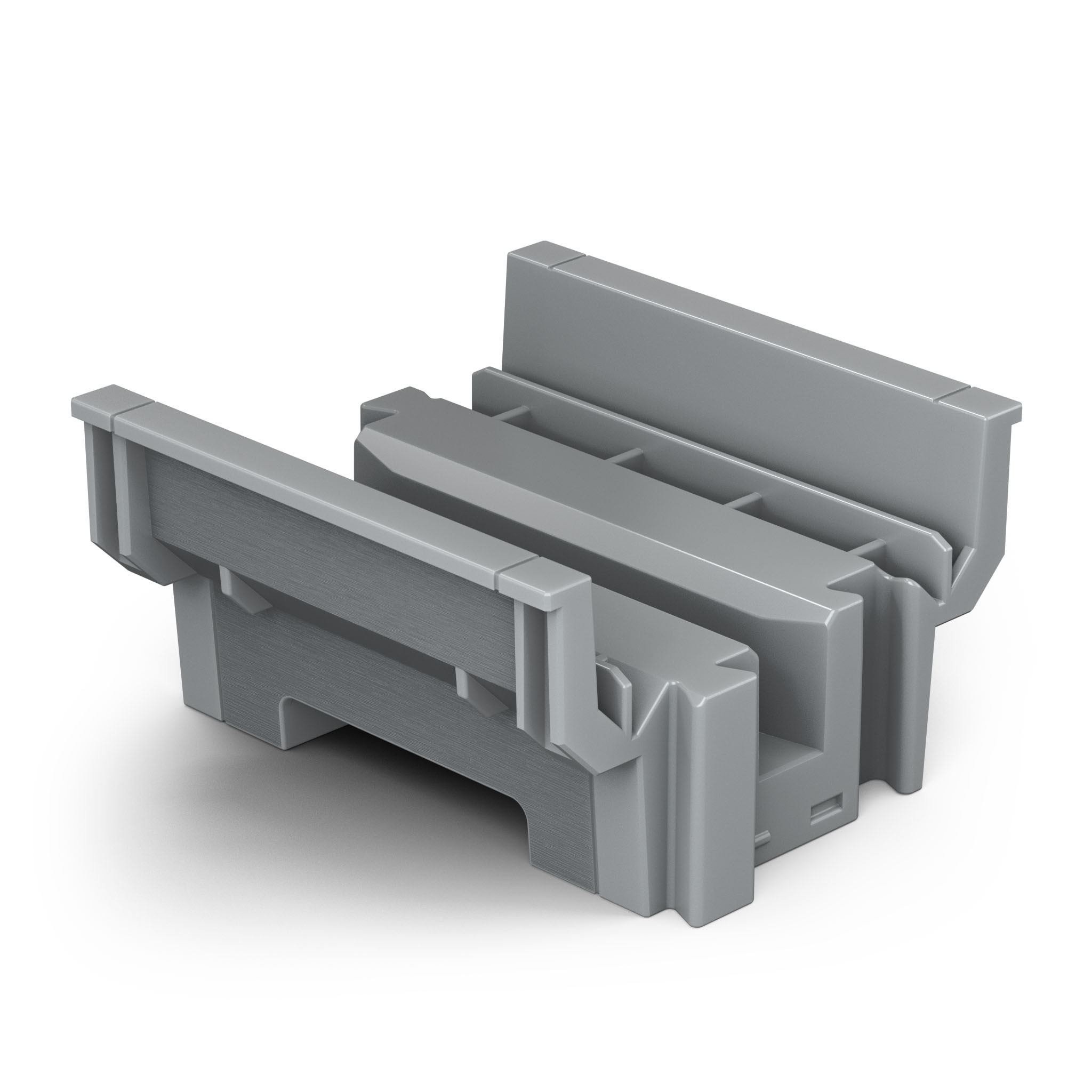

Serpentintransportör - Rak spår

Serpentintransportören - rakt spår är en del av transportören som upprätthåller en rak bana.

Diagram som illustrerar komponenterna och funktionen hos ett transportbandssystem som används inom yrkesutbildning och teknisk utbildning, med framhävning av viktiga delar och deras funktioner.

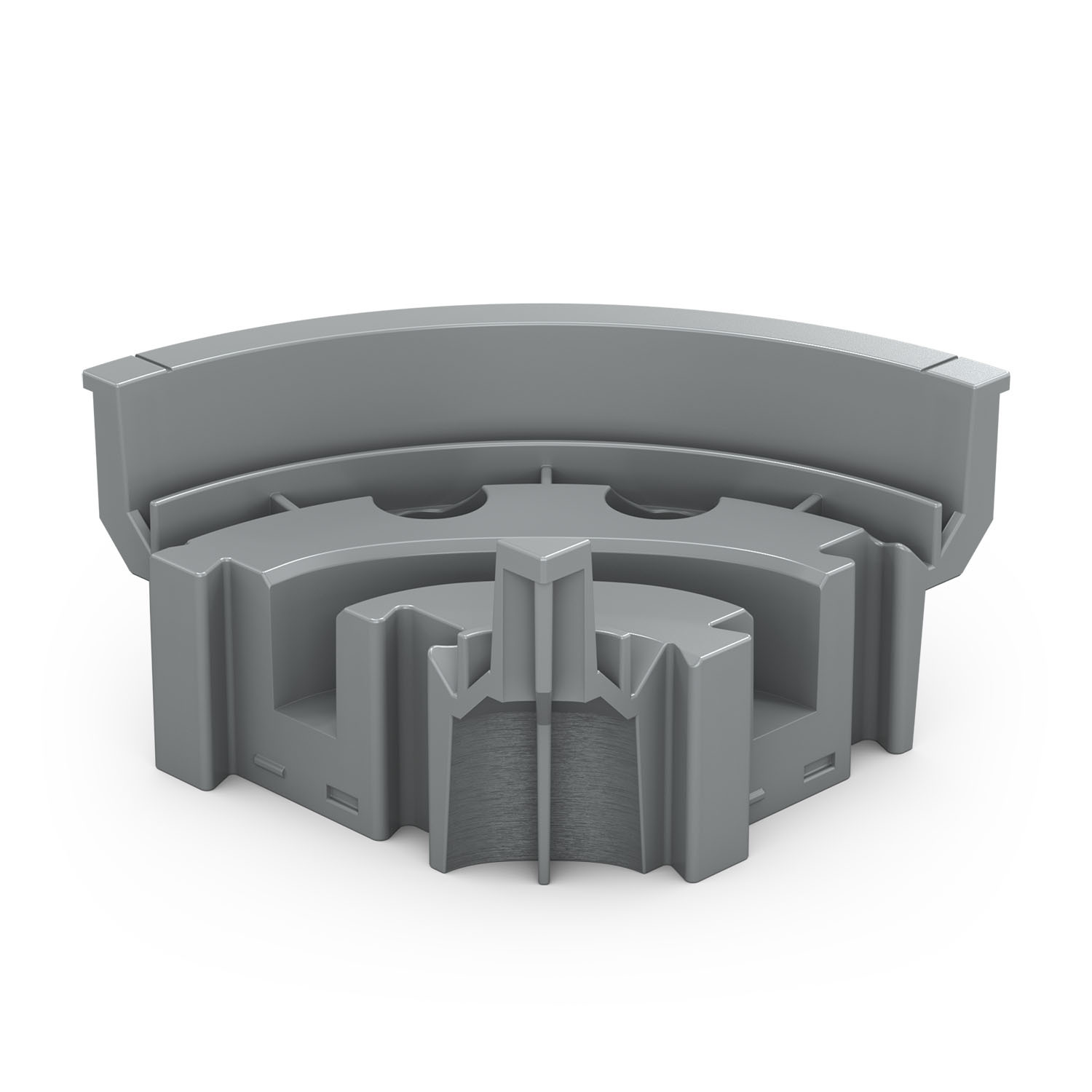

Serpentintransportör - Vändspår

Serpentintransportören - vridspår skapar en 90-graders vrid för transportören.

Diagram över ett transportbandssystem som används inom yrkes- och teknisk utbildning, som illustrerar viktiga komponenter och deras funktioner, inklusive remmar, remskivor och stödstrukturer.

Serpentintransportör - Drivspår

Serpentintransportören - drivspår är delen med monteringsplatser för en 5,5w motor och kedjehjul. Dessa är anslutna till och driver kedjans rotation, vilket i sin tur rör plattformarna.

Diagram över ett transportbandssystem som används inom yrkes- och teknisk utbildning, som illustrerar olika komponenter och deras funktioner, och belyser vikten av transportband i industriella tillämpningar.

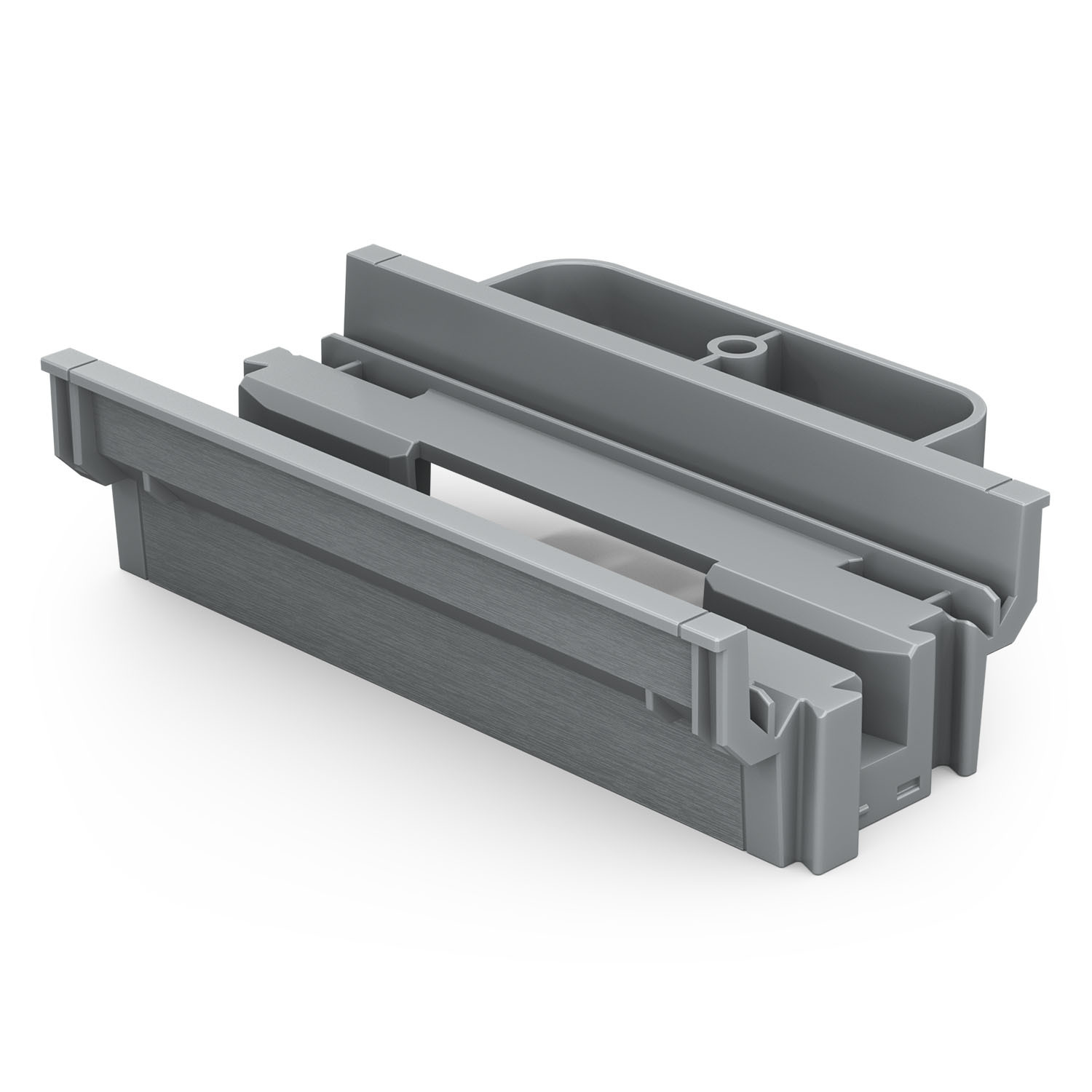

Serpentintransportör - Avledningsspår

Serpentintransportören - omledningsspåret inkluderar en monteringsplats för det pneumatiska omledningstornet för att omdirigera eller sortera föremål till olika banor eller destinationer inom det större transportören. Den andra sidan av detta spår har en öppning för skivor att flytta från transportbandet till ett annat system.
