Konfigurera pneumatik i VEXcode EXP – VEX bibliotek

När du använder pneumatik med CTE Workcell måste du konfigurera enheten i VEXcode EXP. När pneumatiken är konfigurerad kommer VEXcode EXP att lägga till pneumatikkommandona i verktygslådan.

Diagram som illustrerar robotkonfiguration för CTE (karriär- och teknisk utbildning), som visar märkta komponenter och anslutningar som är viktiga för installation och drift.

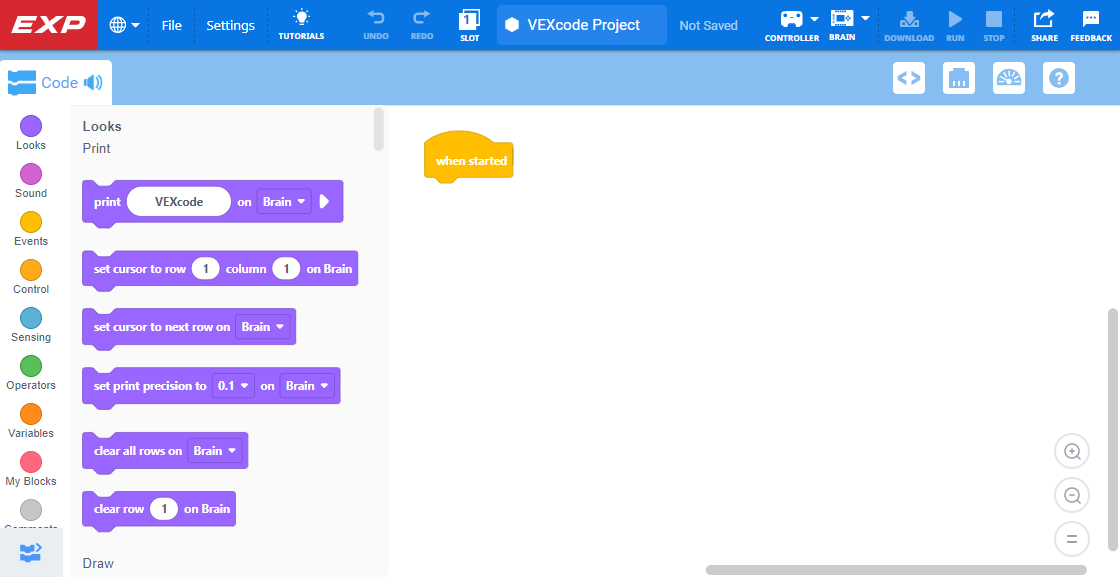

Öppna ett projekt i VEXcode EXP.

Diagram som illustrerar robotkonfigurationsinställningar för CTE-tillämpningar (karriär- och teknisk utbildning), och visar viktiga komponenter och deras anslutningar för optimal prestanda.

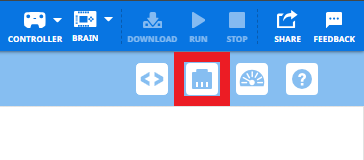

Välj ikonen för enhetsfönstret i skärmens övre högra hörn.

Diagram som illustrerar konfigurationen av en VEX-robot, som visar viktiga komponenter och deras anslutningar, relevanta för yrkes- och teknisk utbildning.

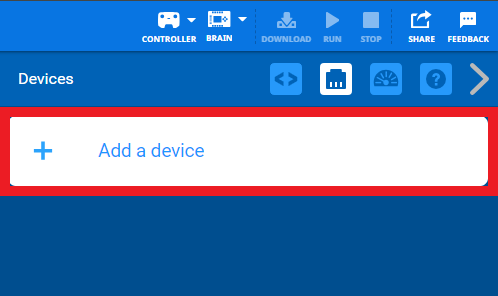

Välj knappenLägg till en enhet.

Diagram som illustrerar robotkonfiguration för CTE (karriär- och teknisk utbildning), som visar viktiga komponenter och deras anslutningar för optimal installation och funktionalitet.

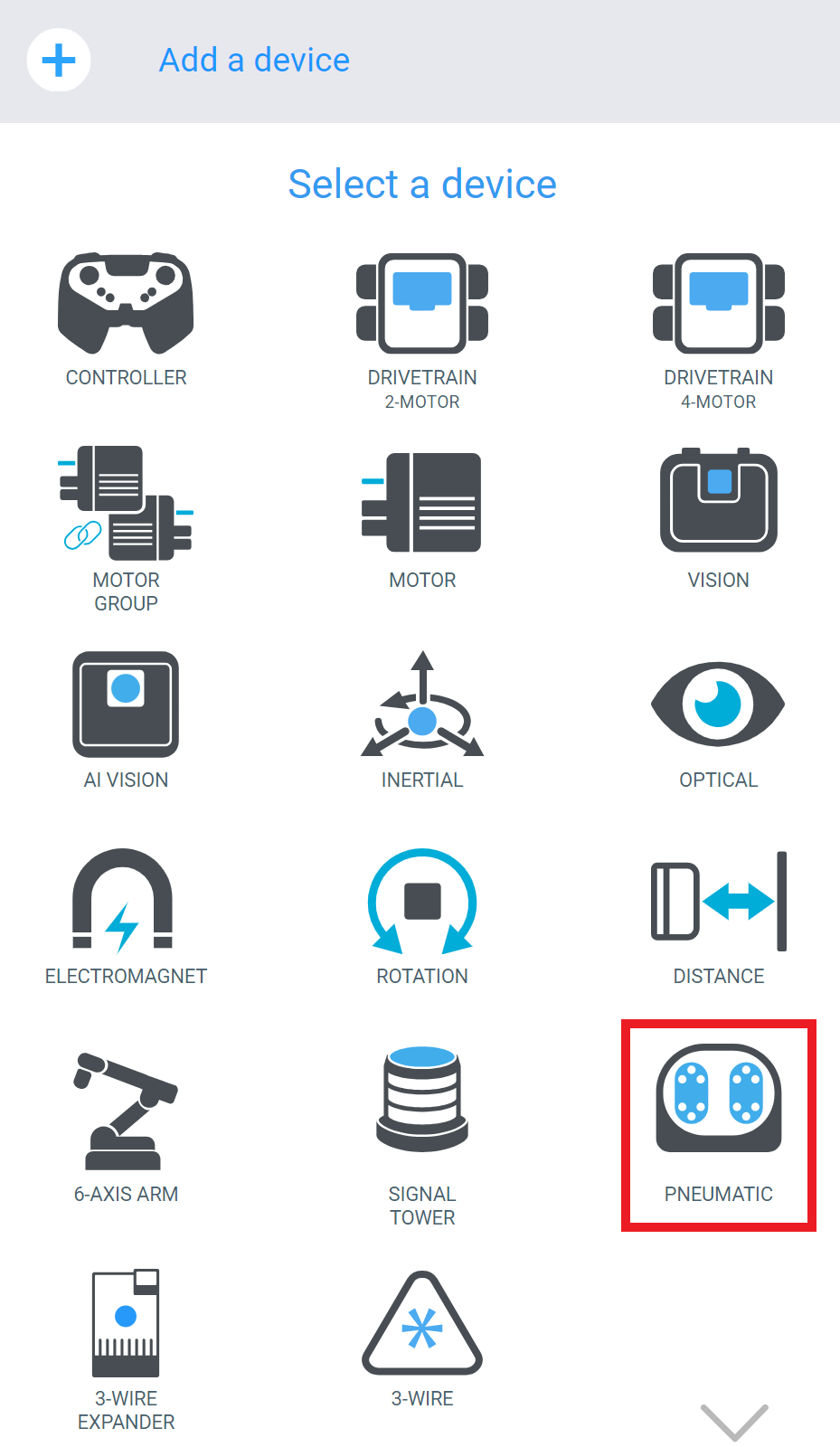

Välj PNEUMATISK från listan över tillgängliga enheter.

Diagram som visar robotkonfigurationsinställningar för CTE-tillämpningar (karriär- och teknisk utbildning), vilket illustrerar viktiga komponenter och deras placering för optimal prestanda.

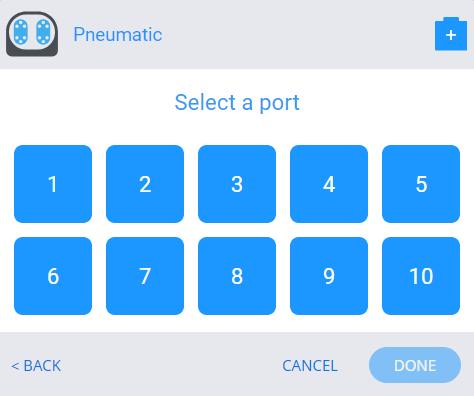

Välj vilken port pneumatiken är ansluten till på EXP Brain.

Diagram som illustrerar robotkonfigurationsinställningar för CTE (karriär- och teknisk utbildning), och visar olika komponenter och deras anslutningar för optimal prestanda.

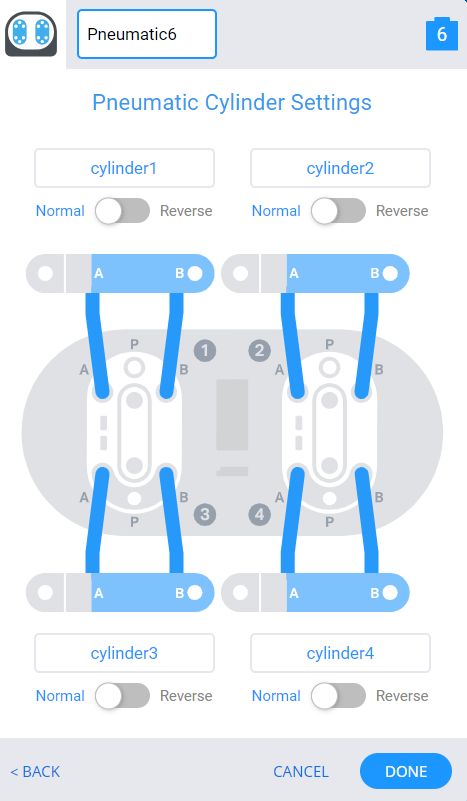

Fönstret Inställningar för pneumatiska cylinder öppnas.

Som standard ansluts A- och B-sidorna av cylindrarna automatiskt till A- och B-sidorna av den pneumatiska solenoiden.

Diagram som illustrerar robotkonfigurationen för CTE (karriär- och teknisk utbildning), som visar olika komponenter och deras anslutningar för att underlätta förståelsen av installationsprocessen.

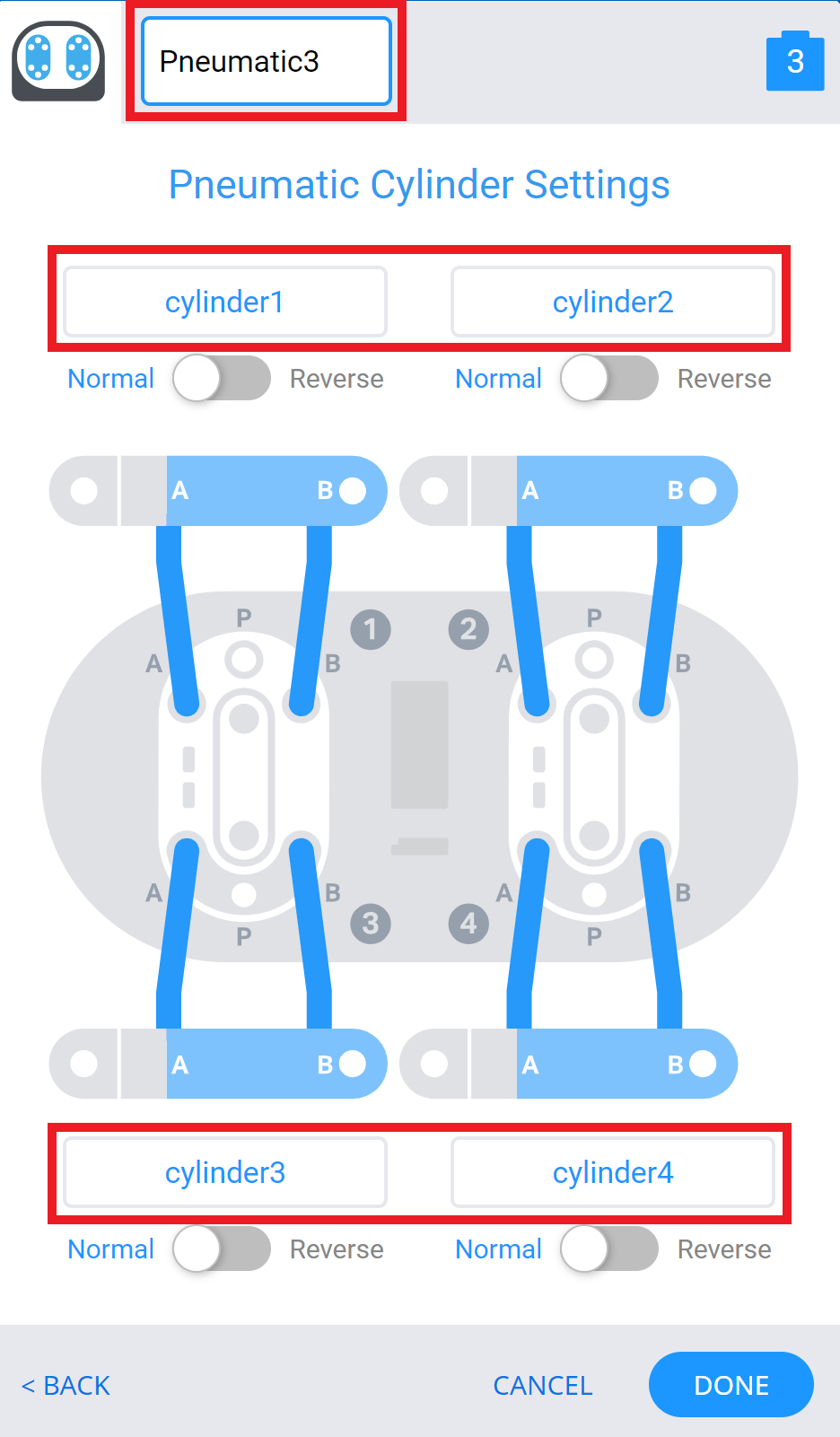

Från fönstret Inställningar för pneumatiska cylindrar kan du byta namn på pneumatiken och de enskilda cylindrarna.

Diagram som illustrerar robotkonfiguration för CTE (karriär- och teknisk utbildning) med märkta komponenter och anslutningar, vilket ger en visuell guide för montering och programmering av robotar.

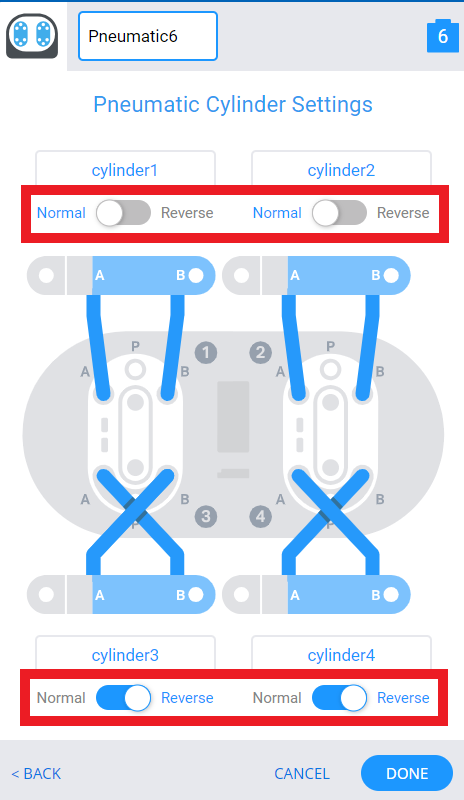

Du kan väljaNormal ellerOmvänd för att ändra cylindrarnas konfiguration.

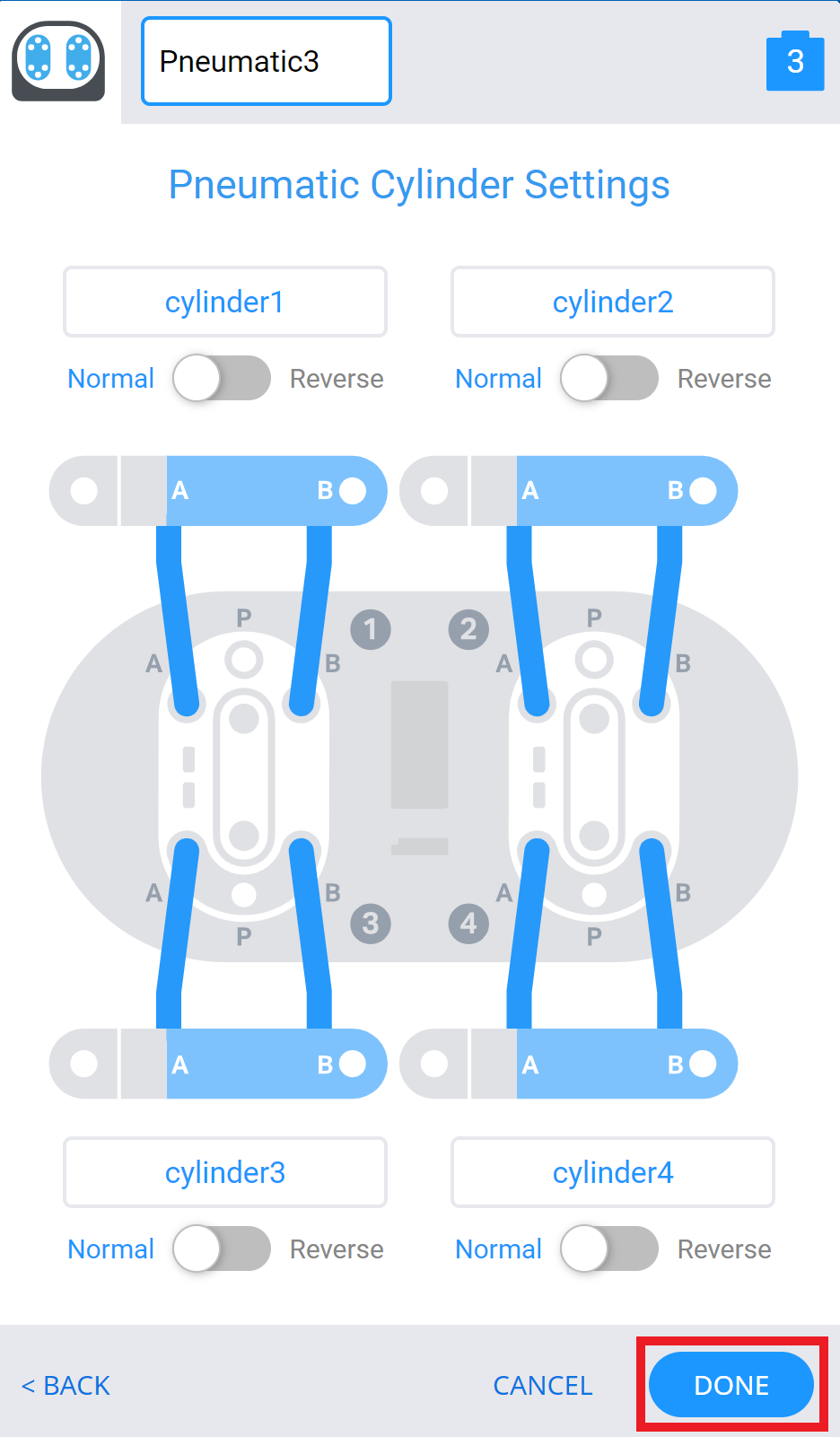

VäljKlar.

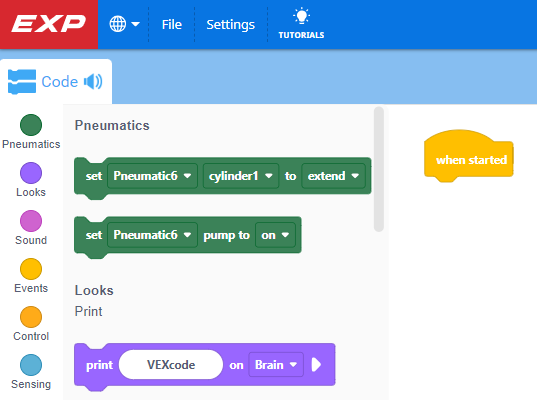

Pneumatikkommandon kommer att visas i verktygslådan, vilket gör att du kan börja koda pneumatiksystemet i VEXcode EXP.
