Introduktion

Den här artikeln är avsedd för dig som precis har börjat använda VEX V5 Workcell och kanske är nybörjare på att bygga, mer specifikt, bygga med metall. Syftet med den här artikeln är att bekanta dig med verktygen som finns i Workcell Kit för att börja bygga. Arbetscellen använder två huvudverktyg; gaffelnyckeln och T15/T8-stjärnnyckeln eller T15/T8-stjärnskruvmejseln. Se videon nedan samt informationen i resten av den här artikeln för att lära dig mer om dessa verktyg och deras användningsområden.

Användningsområden för V5 Workcell-verktyg

U-ändnyckel

Diagram som illustrerar installationen av en V5-arbetscell för yrkes- och teknisk utbildning, som visar komponenter och deras placering för optimal funktionalitet.

Syftet med en öppen nyckel är att hålla en mutter eller ett distanshållare på plats medan en skruv fästs på den. Genom att hålla muttern eller distansen på plats med skiftnyckeln kan skruven fästas ordentligt i din bygge.

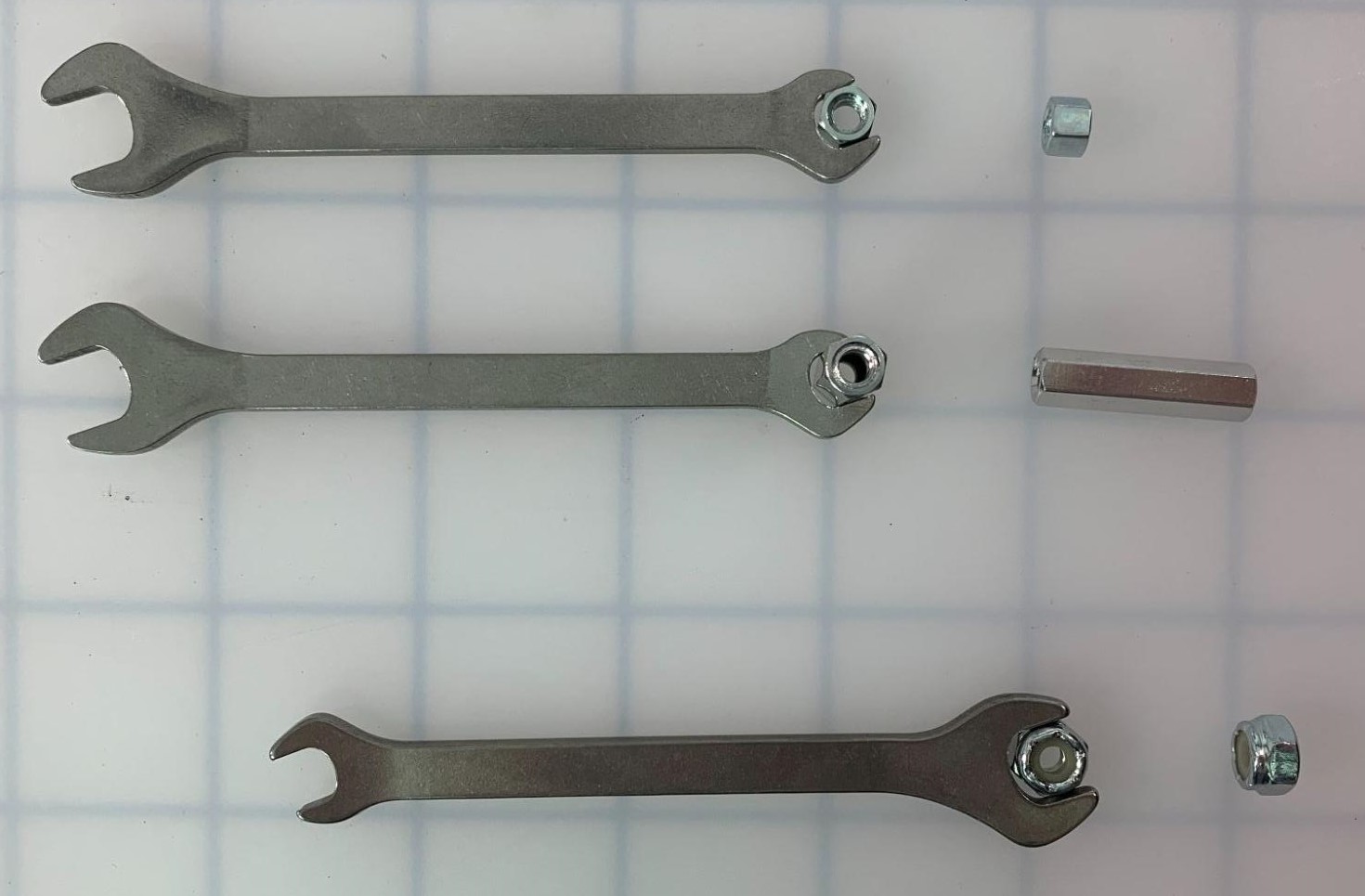

Diagram som illustrerar installationen av V5 Workcell för CTE (karriär- och teknisk utbildning), som visar komponenternas arrangemang och anslutningar för optimal funktionalitet.

Med V5 Workcell används den mindre änden av nyckeln för att hålla:

#8-32 Avståndshållare
- Längden på avståndet spelar ingen roll.

Den större änden av nyckeln används för att hålla:

#8-32 Nylock-muttrar

T15 Stjärnnyckel / T15 Stjärnskruvmejsel

Diagram som illustrerar installationen av en V5-arbetscell för yrkes- och teknisk utbildning, som visar arrangemanget av komponenter och anslutningar som krävs för drift.

Diagram som illustrerar installationen av en V5-arbetscell för CTE (karriär- och teknisk utbildning), som visar arrangemanget av komponenter och anslutningar som krävs för optimal funktionalitet.

Syftet med T15-stjärnnyckeln (visas först) såväl som T15-stjärnskruvmejseln (visas andra) är att driva in alla #8-32 stjärnskruvar. Detta görs genom att använda den unika stjärnformen på nyckeln som driver den präglade #8-32 stjärnskruven.

För mer information och en demonstration av hur man fäster skruvar på muttrar, se den här artikeln från VEX-biblioteket.

T8-stjärnnyckel / T8-stjärnskruvmejsel

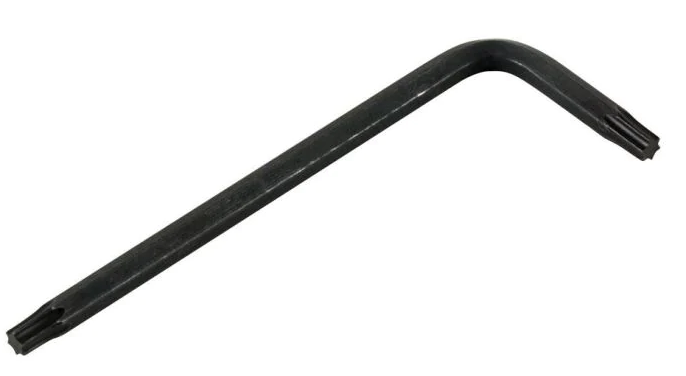

Diagram som illustrerar installationen av en V5-arbetscell för CTE, som visar komponentarrangemang och anslutningar för optimal funktionalitet.

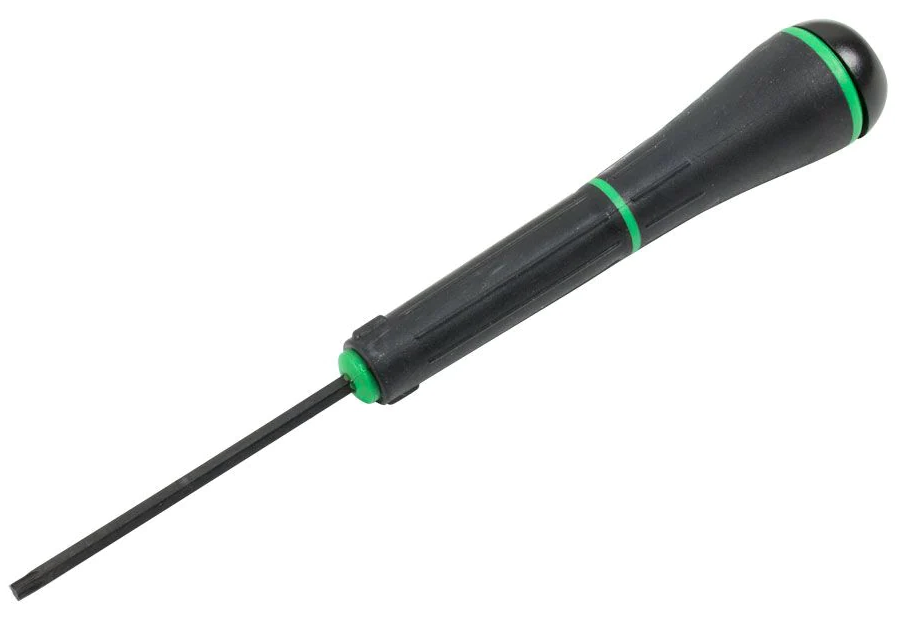

Diagram som illustrerar installationen av en V5-arbetscell för CTE (karriär- och teknisk utbildning), som visar arrangemanget av komponenter och anslutningar som krävs för optimal funktionalitet.

Syftet med T8-stjärnnyckeln (visas först) såväl som T8-stjärnskruvmejseln (visas andra) är att driva in alla #8-32 stjärnnyckelskruvar. Dessa stjärnskruvar är de mindre skruvarna som sitter i stjärndrivaxelns kragar.

För mer information och en demonstration av hur man fäster skruvar på muttrar, se den här artikeln från VEX-biblioteket.
