Vad är flexhjul?

Flexhjul är mjuka hjul som är utformade för att vara följsamma och är användbara för en mängd olika tillämpningar, till exempel:

  • Plocka upp hårda plastleksaker
  • Att plocka upp föremål som har oregelbunden form (t.ex. kuber, skivor etc.)
  • Körning över hinder i fält där vanliga drivhjul kan ha svårt

Flexhjul designades ursprungligen för VEXpro-produktlinjen, som huvudsakligen använder 1/2" sexkants- eller 1-1/8" rundhål för de flesta applikationer. V5 använder dock fyrkantiga axlar på 1/8" och 1/4". För att kunna använda Flex Wheels på en V5-robot behöver du också använda specifika adaptrar som gör att Flex Wheels kan drivas av V5-axlar.

Den här guiden identifierar vilka delar som behövs för att varje storlek av Flex Wheel ska fungera på antingen V5 ¼” High Strength Square Shaft eller ⅛” Square Shaft, vilka båda är standard i V5.

Flexhjulstorlekar

Det finns fyra olika storlekar av Flex Wheel som är tillåtna för användning på VRC-robotar. De två mindre storlekarna har sexkantshål, medan de två större har runt hål.

Hjulets diameter Hjulets bredd Borra
1,625” 0,500” ½” sexkant (underdimensionerad)
2” 0,500” ½” sexkant (underdimensionerad)
3” 1 000” 1,125” rund (underdimensionerad)
4” 1 000” 1,125” rund (underdimensionerad)

Eftersom Flex Wheel-materialet är flexibelt är hålen avsiktligt underdimensionerade så att de inte glider på sin avsedda axel. På grund av detta, när du tittar på ett Flex-hjul kommer borrningen att vara betydligt mindre än dess matchande adapter.

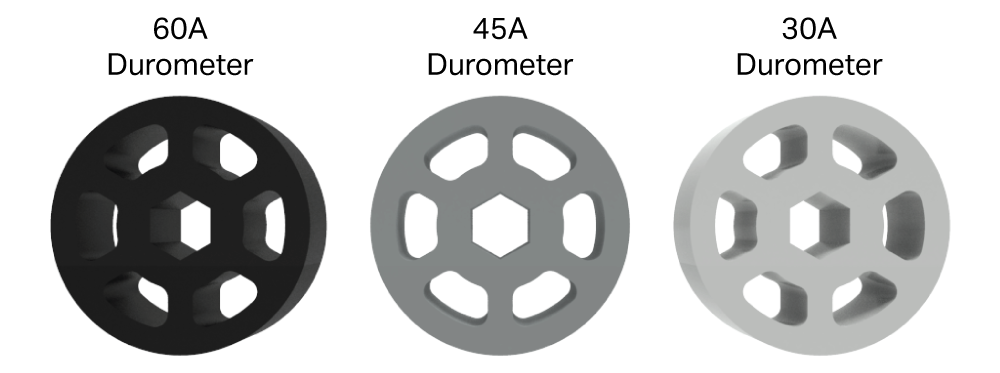

Flexhjulsdurometrar

Diagram över en VEX V5 tävlingsrobot som visar dess komponenter och montering, och illustrerar designen och strukturen för tävlingsrobotik.

Varje storlek av Flex Wheel erbjuds i tre olika durometrar. Durometrar identifierar materialens relativa hårdhet och indikerar flexibiliteten hos det resulterande flexhjulet; 'A' hänvisar till den specifika mätskala som används för flexibla gjutgummin. Durometrar med högre tal (t.ex. 60A) är styvare, medan lägre tal (t.ex. 30A) är mycket flexibla.

Att välja en Flex Wheel-durometer baserat på ditt specifika användningsfall kan vara bra av flera anledningar:

  • Låter dig variera hur mycket hjulet böjs när du tar in ett föremål. Till exempel kan ett mjukare hjul vara bättre lämpat för att plocka upp hårdare föremål medan ett hårdare hjul kan vara bättre lämpat för att plocka upp mjukare föremål.
  • Om ett intag är tillräckligt brett för att inta flera föremål samtidigt kan du använda olika durometrar för att påverka greppet på ena sidan av intaget och därmed förhindra att föremål fastnar.
  • I en körapplikation är ditt val av durometerflexhjul som att justera fjädringen på en bil. Mjukare hjul dämpar stötar bättre och kan lätt klättra över föremål i sin väg, men kan göra att roboten studsar när den kör på plan mark. Hårdare hjul har en "mjukare" drivning, men kan ha svårare att klättra över föremål.
Durometer Liknande en…
30A Mjukt gummiband
45A Suddgummi
60A Bildäck


1,625” och 2” flexhjulsenhet

De två minsta Flex-hjulen, 1,625” och 2”, kräver två tillbehör för att vara kompatibla med en V5 ¼” högstyrka fyrkantig axel.

Ytterligare två insatser kan användas för att göra dessa hjul kompatibla med en V5 ⅛” fyrkantig axel.

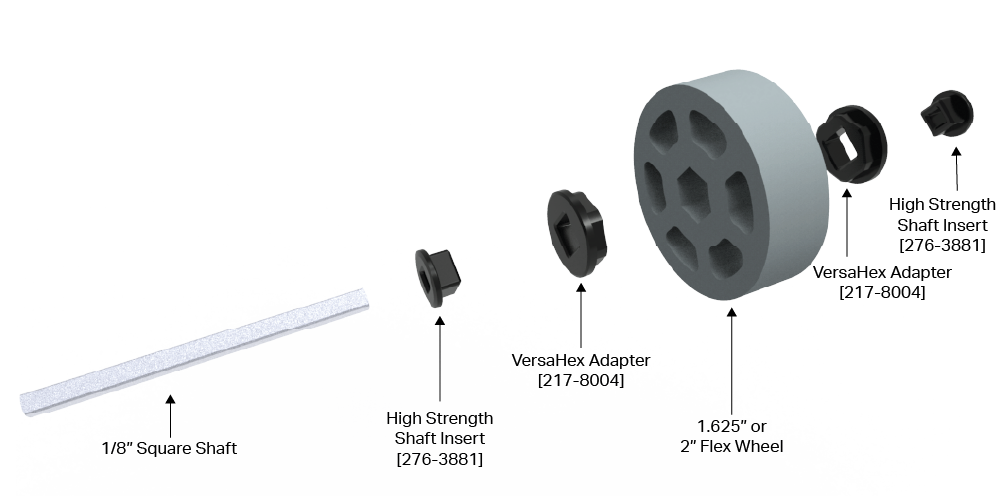

Se diagrammen nedan för att förstå vilka delar som behövs för att använda flexhjulen på 1,625 tum och 2 tum på din robot.

Diagram över en VEX V5-tävlingsrobot som visar olika komponenter och deras funktioner, och illustrerar design och struktur som är relevant för tävlingsrobotik.

Diagram som illustrerar komponenterna och funktionerna i en V5-tävlingsrobot, och visar olika delar och deras funktioner i robotens struktur, relevant för V5-kategoribeskrivningen.

3” och 4” flexhjulsaggregat

De två större storlekarna av Flex Wheels, 3” och 4”, kräver fyra tillbehör för att vara kompatibla med en V5 ¼” högstyrka fyrkantig axel.

Ytterligare två insatser kan användas för att göra dessa hjul kompatibla med en ⅛” fyrkantig axel.

Se diagrammen nedan för att förstå vilka delar som behövs för att använda 3- och 4-tums flexhjul på din robot.

Diagram som illustrerar komponenterna och layouten för en V5-tävlingsrobot, med viktiga delar som motorer, sensorer och strukturella element, relevanta för V5-kategoribeskrivningen.

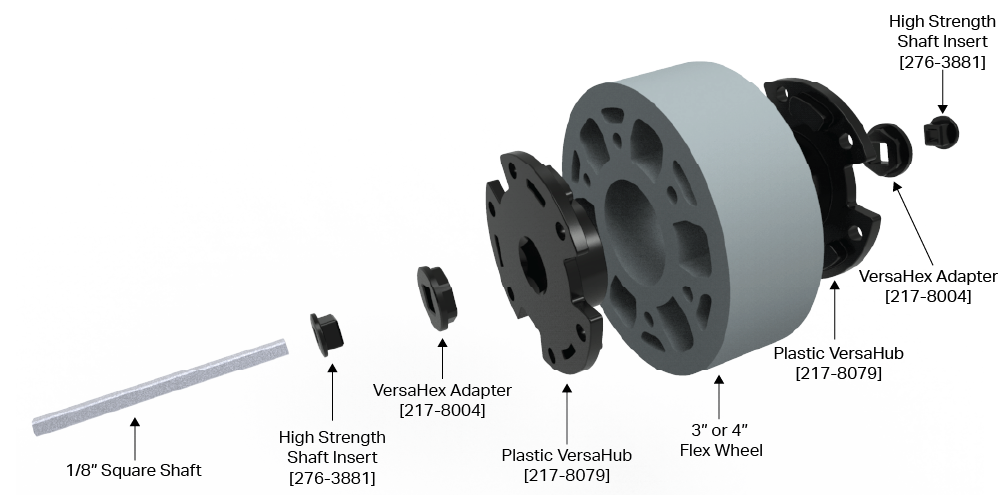

Diagram över en VEX V5-tävlingsrobot som visar olika komponenter och deras arrangemang, och illustrerar designen och strukturen för tävlingsrobotik.

VersaHubs kan alternativt fästas på Flex Wheels med standard V5-hårdvara (observera att detta inte ersätter användningen av adaptrarna som beskrivs i den här artikeln, men kan ge ytterligare stabilitet om det behövs). Långa skruvar kan användas som genomgående bultar med muttrar på andra sidan, eller så kan ¼-tums distansstycken pressas in i bultcirklarna inuti 3- och 4-tums Flex-hjulen för att tillåta att kortare skruvar fångar upp plast-VersaHubs på båda sidor av hjulet.

Sammanfattningstabell

Den här tabellen sammanfattar de delar som behövs för att bygga en enda flexhjulsenhet för användning på en V5-robot.

Flexhjulstorlek V5-axelstorlek VersaHex-adapter VersaHub Höghållfast axelinsats
276-3881
1,625” eller 2” ¼” hög styrka 2x Obligatoriskt Inte obligatoriskt Inte obligatoriskt
⅛” kvadrat 2x Obligatoriskt Inte obligatoriskt 2x Obligatoriskt
7,5 cm eller 10 cm ¼” hög styrka 2x Obligatoriskt 2x Obligatoriskt Inte obligatoriskt
⅛” kvadrat 2x Obligatoriskt 2x Obligatoriskt 2x Obligatoriskt



Delsubstitut

Det finns några delar som funktionellt sett är identiska med de på bilderna ovan, och som kan användas omväxlande för att tillverka flexhjulsaggregat. Följande delar kan bytas ut mot varandra, och alla är tillåtna för användning på VRC-robotar.

VersaHubs

Följande delar är funktionellt identiska:

  • 217-8079 - 1/2” sexkantshål Plast VersaHub v2
  • 217-2592 - 1/2” sexkantsborrning aluminium VersaHub

VersaHex-adaptrar

Följande delar är funktionellt identiska:

  • 217-8004 - Plast 1/2" VersaHex-adaptrar v2 (1/4" fyrkantig borrning) (48-pack)
  • 217-7946 - 1/2" VersaHex-adaptrar v2 (1/4" fyrkantigt hål, 1/8" långa) (8-pack)
  • 217-7947 - 1/2" VersaHex-adaptrar v2 (1/4" fyrkantigt hål, 1/4" långa) (8-pack)

Rengöring av flexhjul

Efter långvarig användning kan team behöva rengöra sina Flex Wheels. VEX rekommenderar att man använder avjoniserat vatten på en ren trasa för att torka av hjulens yta. Använd inte isopropylalkohol för att rengöra Flex Wheels, eftersom det kan skada den förening som används för att tillverka hjulen.

Alternativa metoder för montering av flexhjul

Monteringsmetoderna som visas ovan är de avsedda och bästa lösningarna för montering av Flex Wheels på V5-robotar. Vi förstår dock att de kanske inte är genomförbara för alla lag av olika anledningar. Om du har Flex Wheels och saknar en eller flera av adaptrarna som visas ovan finns det fortfarande sätt att få Flex Wheels att fungera på din VRC eller icke-tävlingsrobot.

Det är viktigt att notera att dessa alternativ kanske inte fungerar lika bra som metoderna som visas ovan, och att vissa av dessa alternativ kommer att fungera bättre än andra. De alternativa metoderna använder alla delar som ursprungligen inte var utformade för att fungera tillsammans, men som fungerar om du är i nöd.

Alternativ för 1,625” och 2” flexhjul

Följande alternativ för 1,625” och 2” flexhjul listas i ordning efter hur enkla de är att montera.

Alternativ 1: 276-3891 Klämaxelkrage (⅛” axel) eller 276-6102 Höghållfast klämaxelkrage

Klämaxelhylsorna kan pressas in i sexkantshålet på 1,625” och 2” flexhjulen som en lätt presspassning för att göra dessa hjul kompatibla med en ⅛” axel eller ¼” axel.

Monteringssteg:

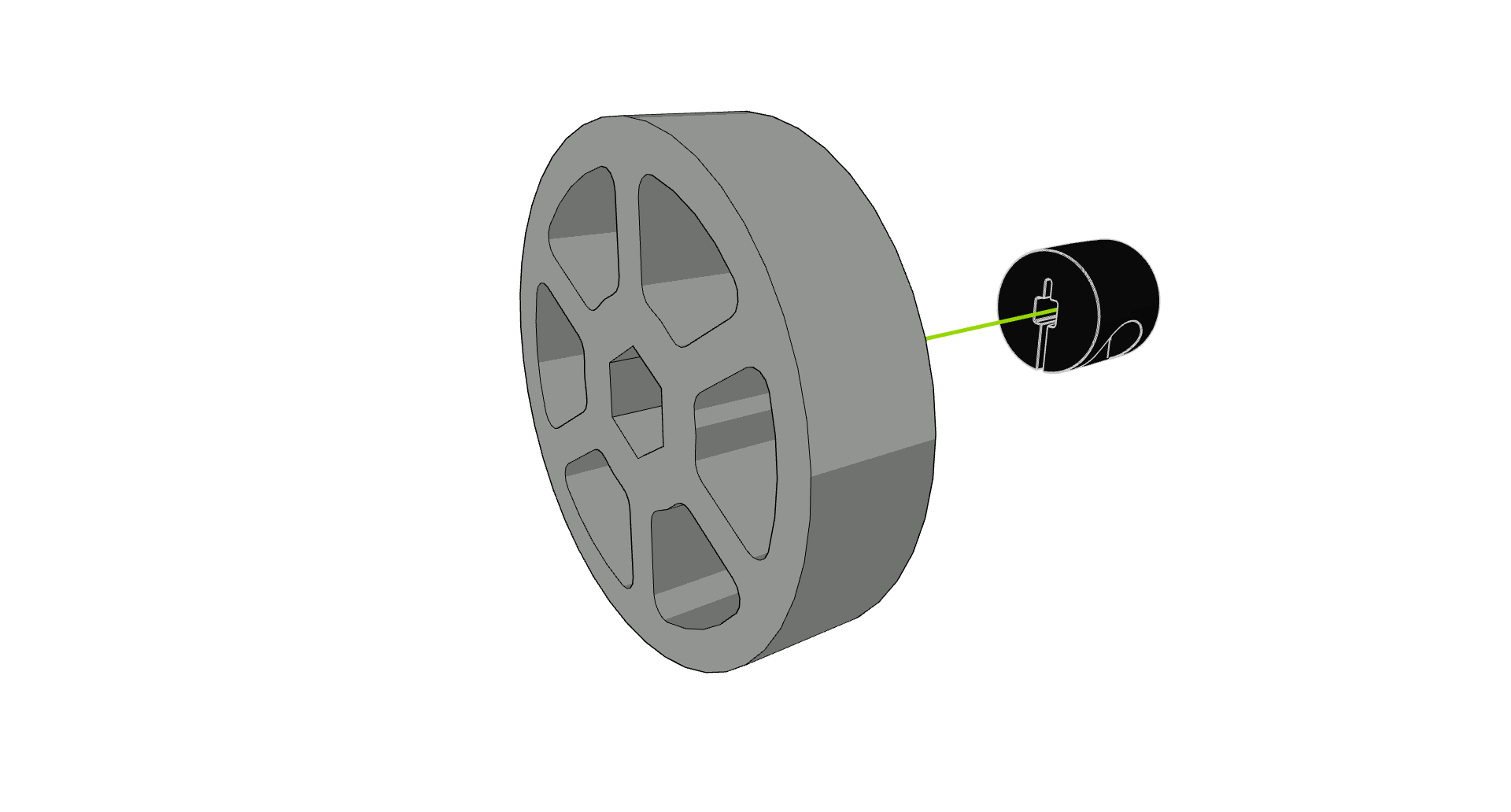

  • Steg 1: Rikta in axelkragen och flexhjulet. Det kan vara enklare att placera axelkragen på en fast yta medan du håller flexhjulet ovanför.
    Bild som visar uppriktningen av en axelkrage och ett flexhjul, med axelkragen placerad på en solid yta och flexhjulet hållet ovanför, vilket illustrerar steg 1 för montering av tävlingsrobotar i V5-kategorin.

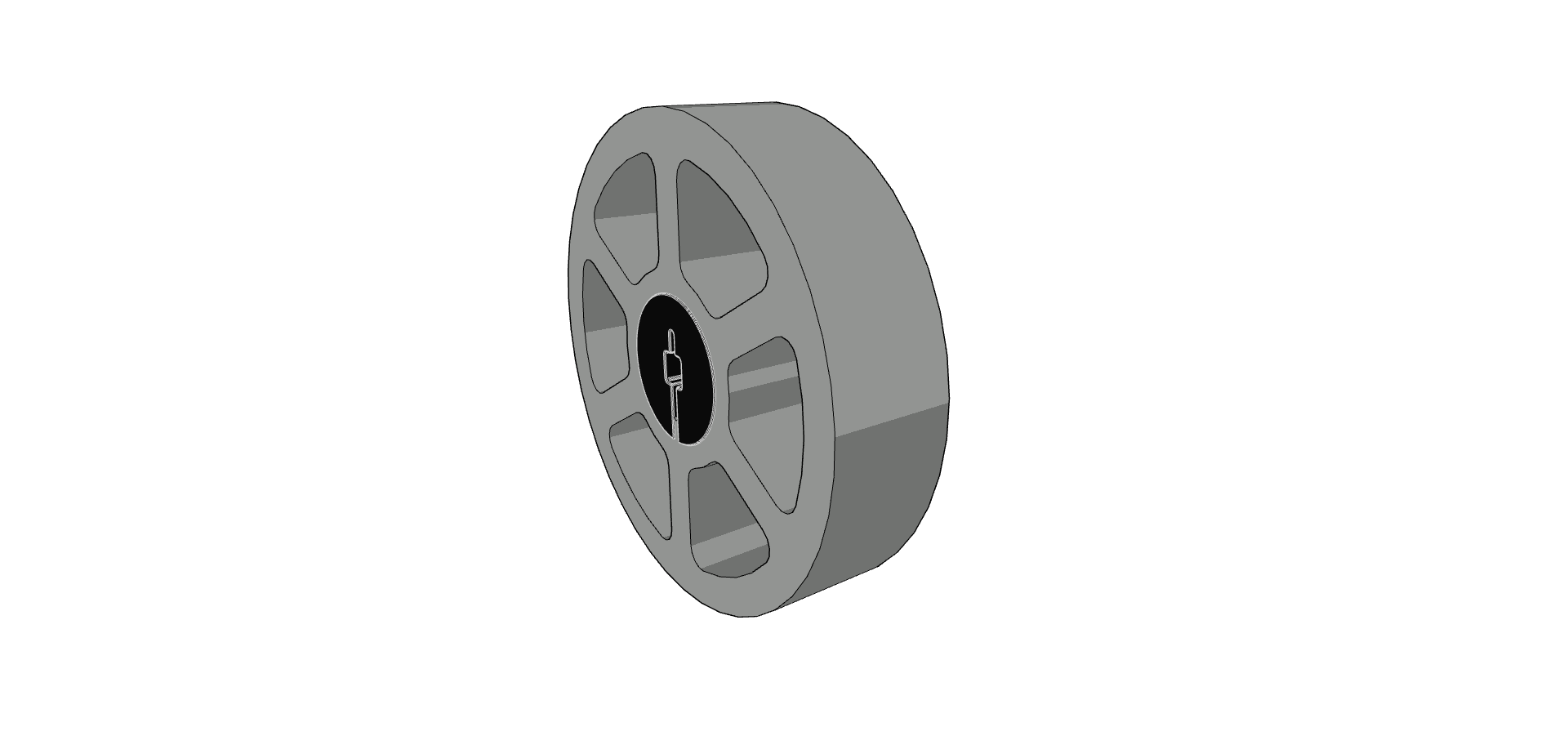

  • Steg 2: Tryck flexhjulet över axelkragen. Det kan vara enklast att trycka ned flexhjulet i en vinkel och sedan vicka det över axelkragen för att få in axelkragen i borrningen.
    Diagram som visar steg 2 av monteringen av en VEX V5-tävlingsrobot, som illustrerar hur man trycker flexhjulet över axelkragen i en vinkel för korrekt inriktning.

Alternativ 2: 276-2551 12T HS-växel (¼” HS-axel)

12T HS-växeln har också en bra presspassning i sexkantshålet på 1,625” och 2” flexhjul. Detta alternativ gör att Flex Wheels passar på en ¼” HS-axel.

Obs: Eftersom den här delen är av metall kan den börja slita sönder Flex Wheel med tiden. Använd den här metoden försiktigt så att du inte förstör dina hjul.

Monteringssteg:

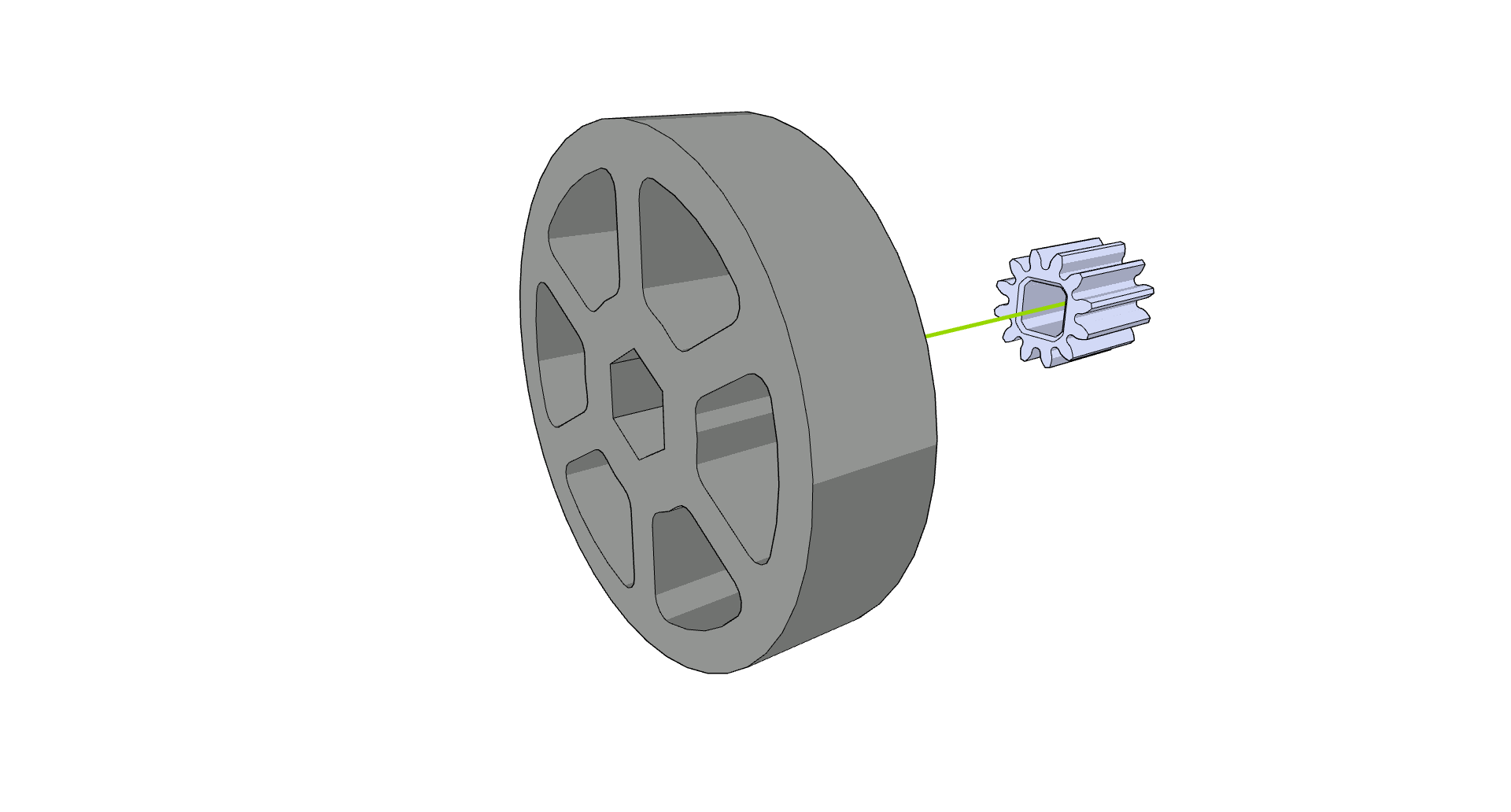

  • Steg 1: Rikta in 12T-drevet och flexhjulet. Det kan vara enklare att placera pinjongen på en fast yta medan man håller flexhjulet ovanför.
    Bild som visar uppriktningen av ett 12T-drev med ett flexhjul, vilket illustrerar steg 1 för montering av tävlingsrobotar i V5-kategorin. Drevet placeras på en fast yta medan flexhjulet hålls ovanpå för enklare positionering.
  • Steg 2: Tryck flexhjulet över 12T-drevet. Det kan vara enklast att trycka ned flexhjulet i en vinkel och sedan vicka det över pinjongen för att få in pinjongen i hålet.
    Bild som illustrerar steg 2 av monteringen av en V5-tävlingsrobot, där Flex Wheel trycks över 12T-drevet, med betoning på att vinkla och gunga hjulet för att passa det på drevet.

Alternativ 3: Låsstänger och distanser (⅛” axel)

Ett nav för 1,625” eller 2” flexhjul kan skapas med antingen metalllåsstången (275-1065) eller plastlåsstången (276-2016-002) med 1” #8-32 skruvar, ½” #8-32 distanser, ½” långa distanser och dina föredragna #8-32 muttrar.

Monteringssteg:

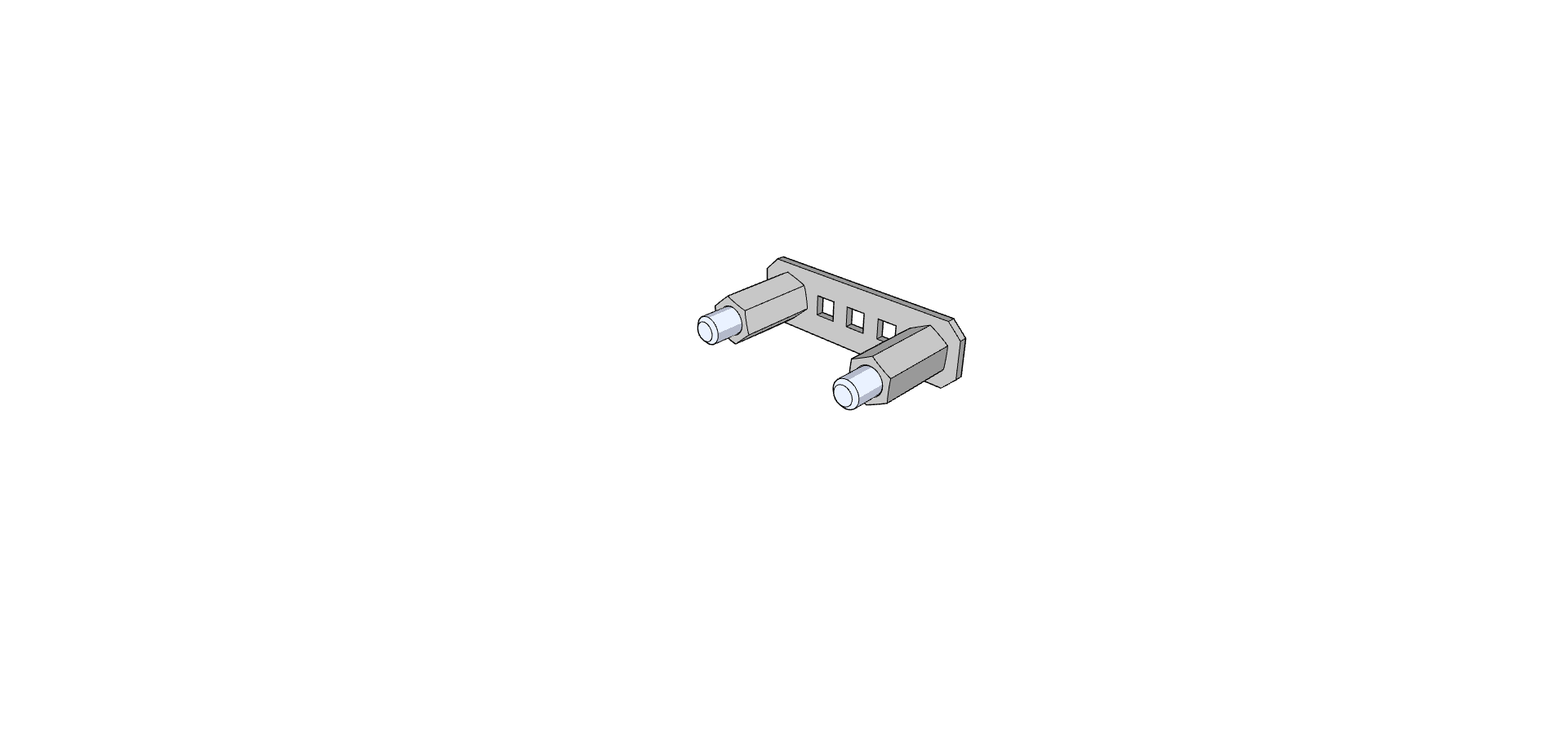

  • Steg 1: Skruva fast två ½” distansstycken på 1” skruvar enligt nedan.
    Bild som visar monteringssteget för att gänga två ½” distanser på 1” skruvar för V5-tävlingsrobotar, vilket illustrerar korrekt positionering och orientering av komponenterna.Bild som visar två ½-tums distanser gängade på 1-tums skruvar, vilket illustrerar monteringssteget för V5-tävlingsrobotar.

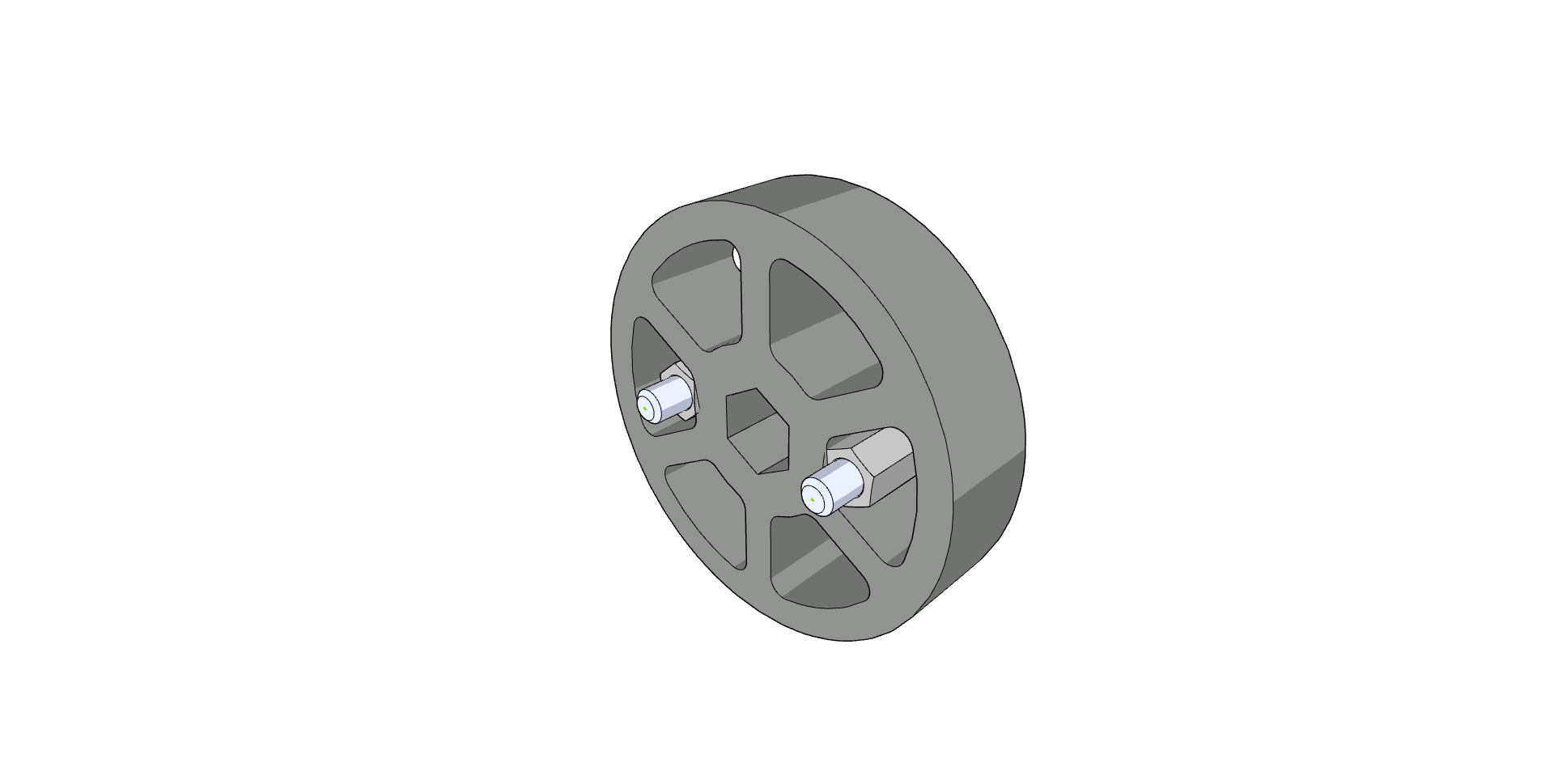

  • Steg 2: Skjut flexhjulet över distanserna enligt nedan.
    Illustration som visar steg 2 av monteringen av en tävlingsrobot, där flexhjulet skjuts över distanserna.

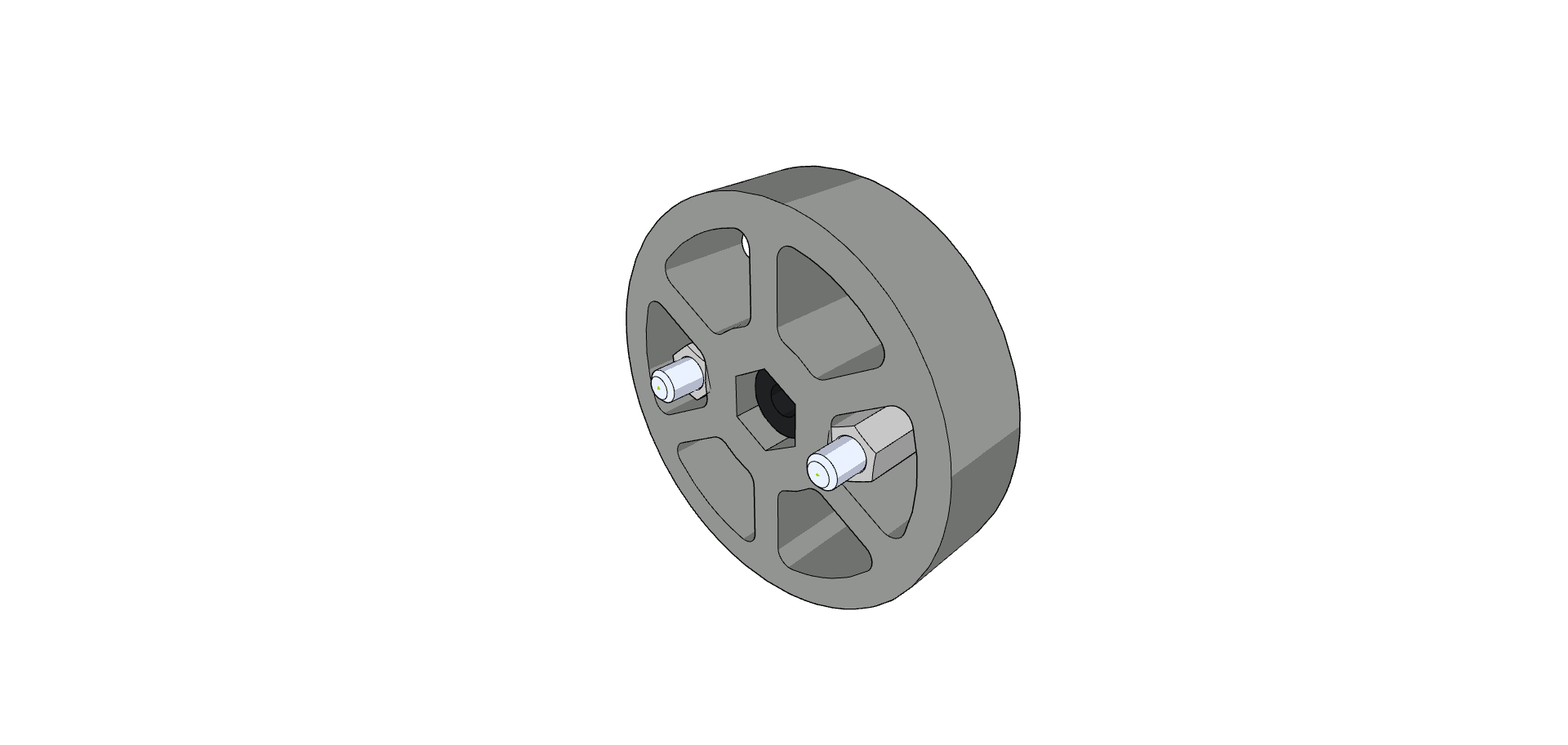

  • Steg 3: Sätt i distansbrickan med en ytterdiameter på 0,375 cm och en lång diameter på 0,5 cm i hjulets sexkantshål.
    Bild som visar införandet av en 0,375” ytterdiameter och 0,5” lång distansbricka i sexkantshålet på ett VEX-hjul, som en del av monteringsprocessen för tävlingsrobotar.
  • Steg 4: Fäst den andra låsstången och dra åt muttrarna på skruvarna.

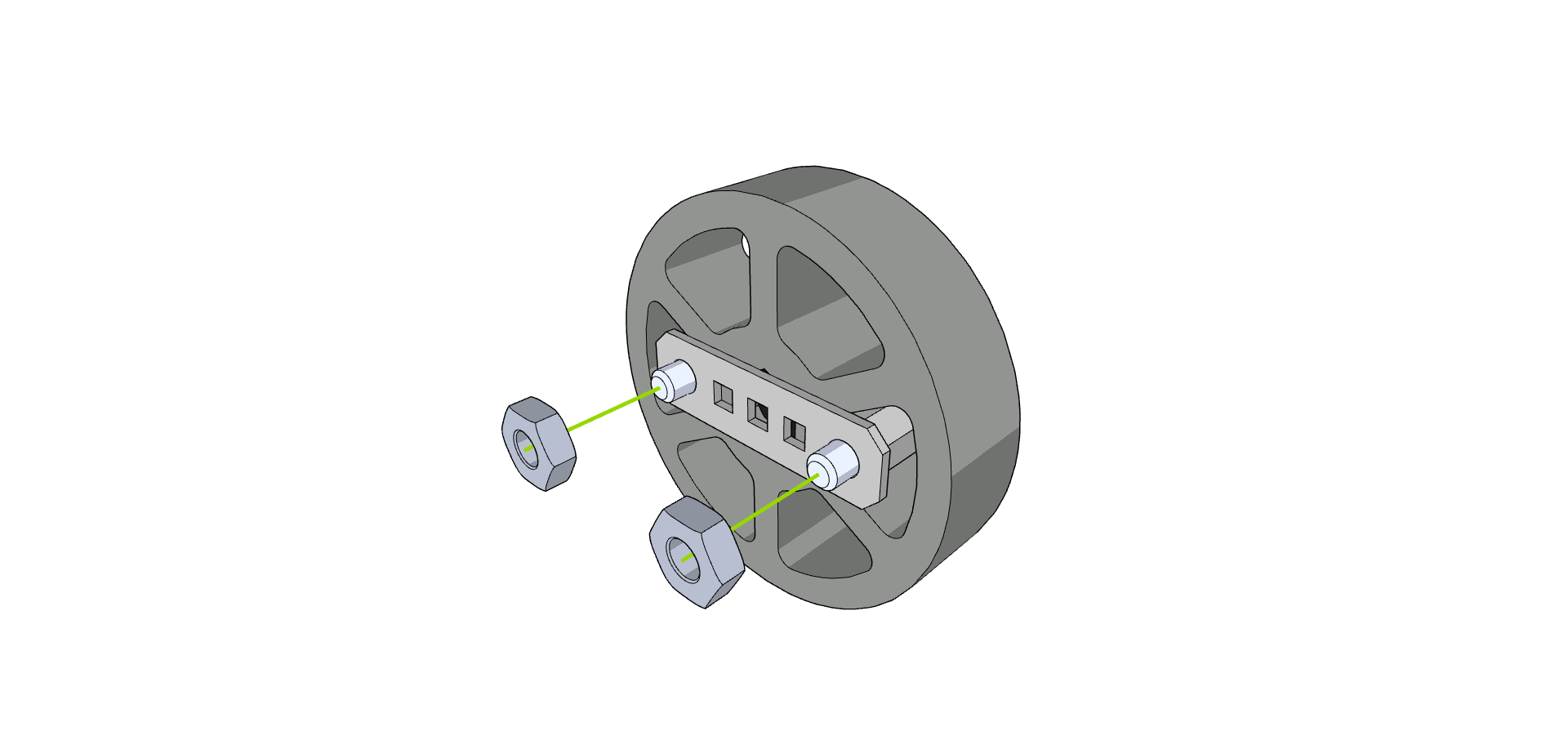

    Bild som visar processen att fästa den andra låsstången på en tävlingsrobot, med fokus på att dra åt muttrar på skruvar som en del av monteringsanvisningarna i V5-kategorin.

Alternativ 4: Nav från 276-1499 inloppsrulle (⅛” axel)

Det inre plastnavet från en 276-1499 insugsrulle kan även användas inuti Flex Wheels. Skär helt enkelt bort gummiöverdraget från delen och sätt in plastnavet i flexhjulet på 1,625” eller 2” på samma sätt som stegen i Alternativ 1 & 2.

Monteringssteg:

  • Steg 1: Skär längs linjen som visas på inmatningsrullen och ta bort det inre plastnavet från övergjutningen.
    Bild som visar insugsrullen med en linje markerad för skivning, som demonstrerar hur man tar bort det inre plastnavet från övergjutningen, som en del av monteringsanvisningarna för V5 Competition Robots.Diagram som visar skärlinjen på insugsrullen och borttagningen av det inre plastnavet från övergjutningen, som en del av monteringsanvisningarna för V5 Competition Robots.
  • Steg 2: Rikta in plastnavet och flexhjulet. Det kan vara enklare att placera plastnavet på en fast yta medan du håller flexhjulet ovanför.

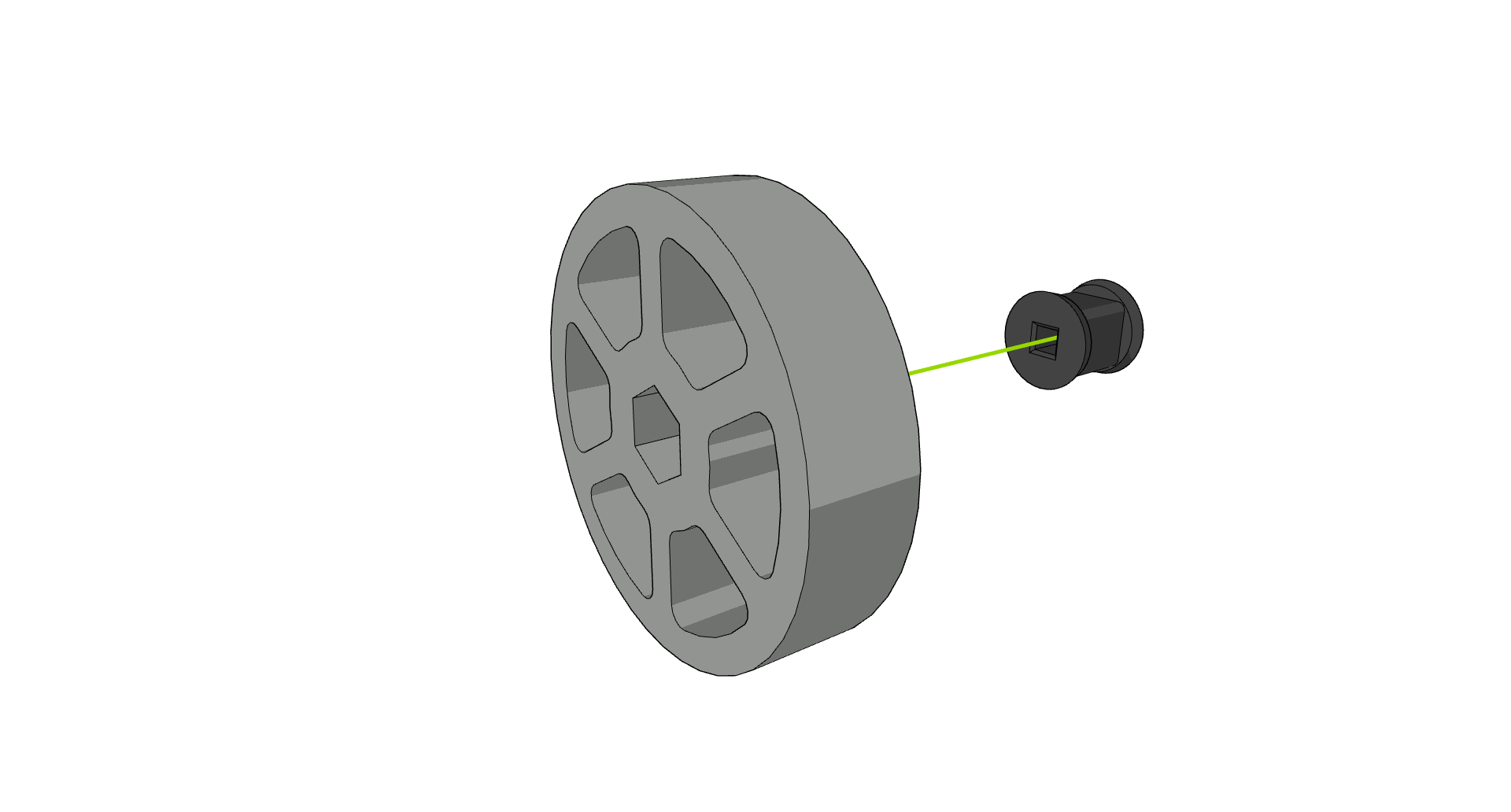

    Bild som visar uppriktningen av ett plastnav och ett flexhjul, med navet placerat på en solid yta och flexhjulet hållet ovanför, vilket illustrerar steg 2 i monteringsprocessen för V5-tävlingsrobotar.

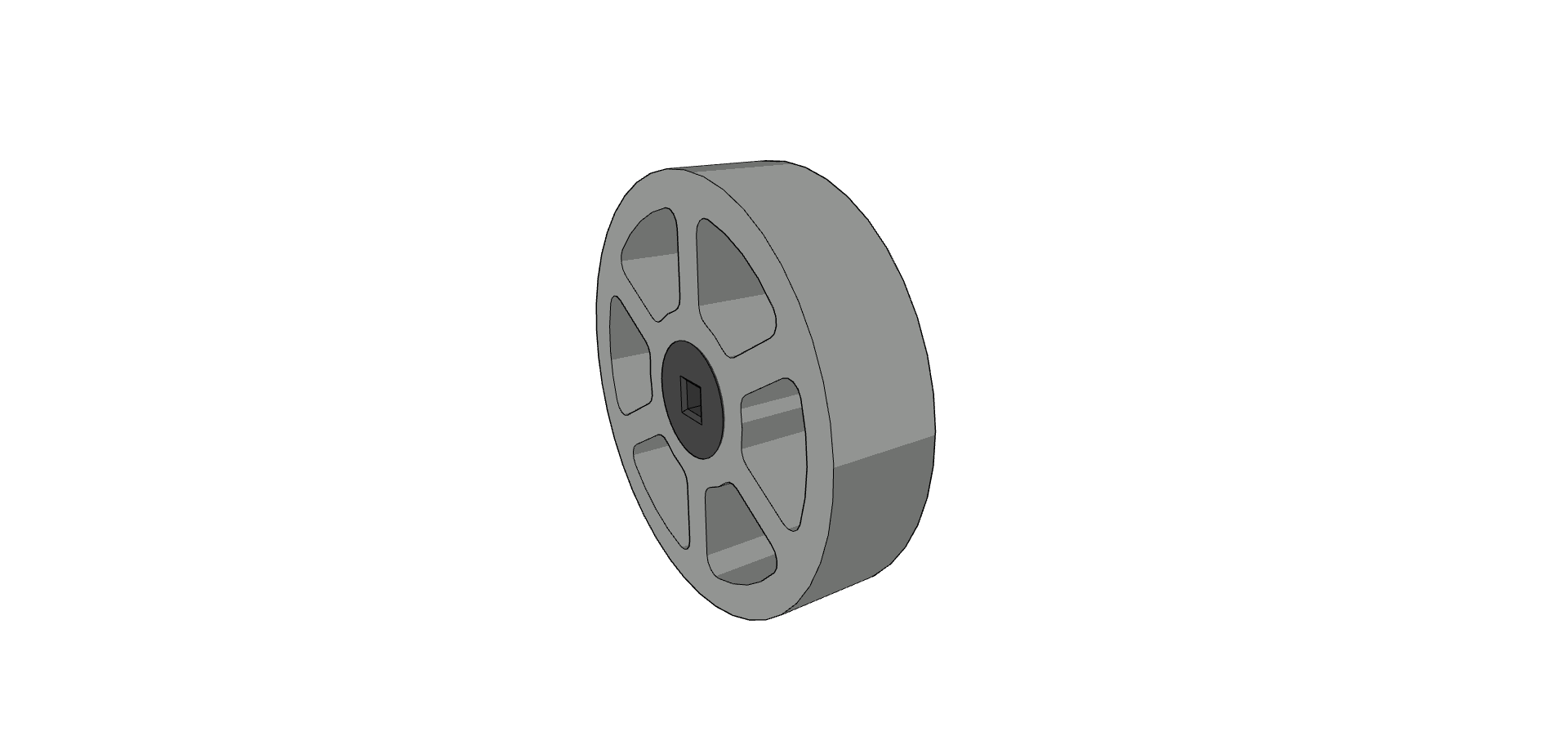

  • Steg 3: Tryck flexhjulet över plastnavet. Det kan vara enklast att trycka ned flexhjulet i en vinkel och sedan vicka det över navet för att få in navet i hålet.
    Bild som illustrerar steg 3 i monteringen av en tävlingsrobot, där Flex Wheel trycks över plastnavet i en vinkel för att passa in det i hålet.

Alternativ för 3” och 4” flexhjul

Följande alternativ för 3” och 4” flexhjul listas i ordning efter hur enkla de är att montera.

Alternativ 1: 2 16T kedjehjul, 6P (276-8328) (¼” HS-axel)

Två 16T 6P-drev kan sättas in i flexhjulets hål. En 0,25 tum lång (0,375 tum ytterdiameter) nylondistans kan användas för att förbättra funktionaliteten genom att hålla kedjehjulen jämnt fördelade inuti hjulet.

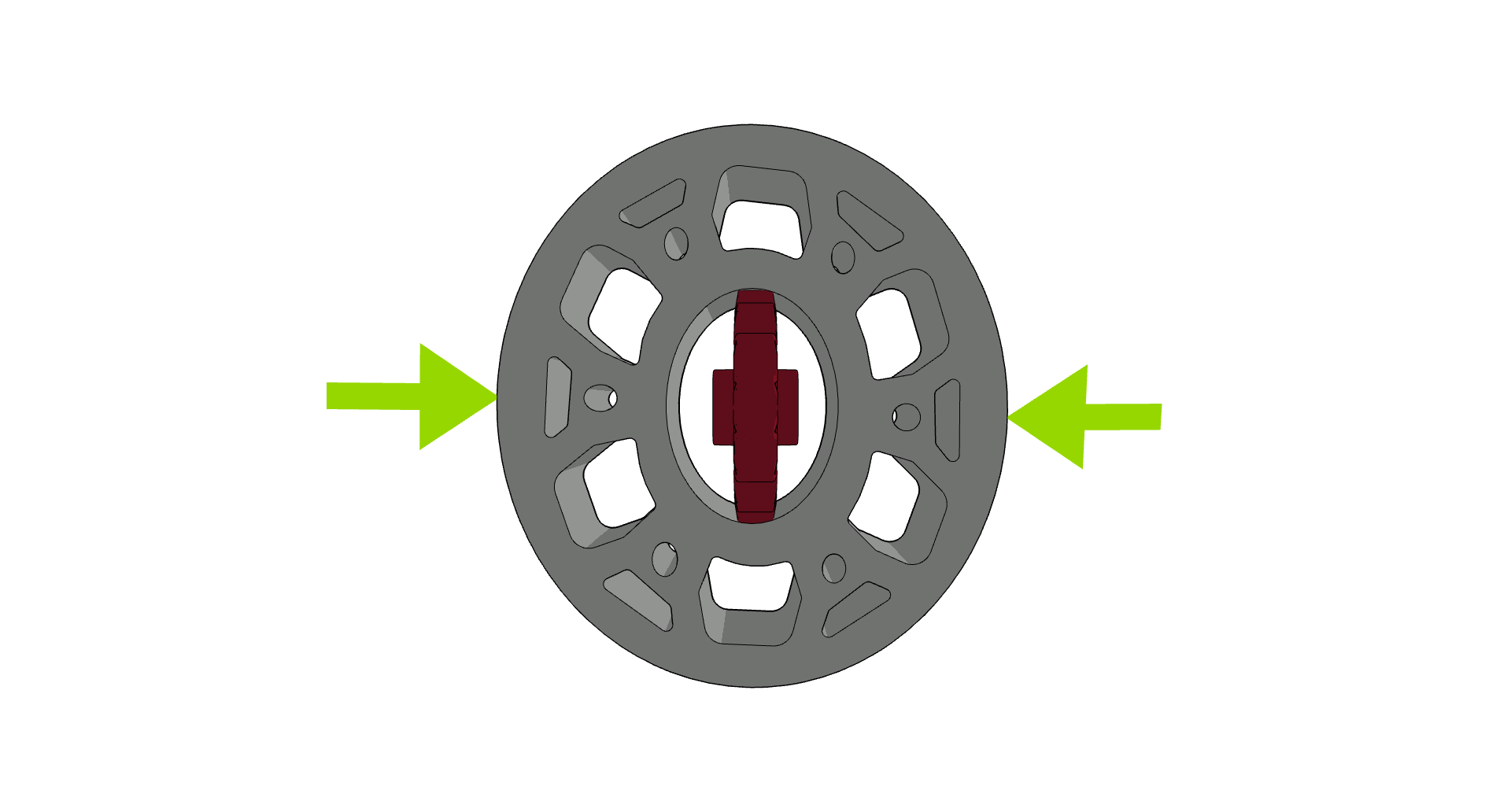

  • Steg 1: Sätt i det första drevet helt genom att trycka ihop flexhjulet till en oval form.
    Bild som visar det första kedjehjulet som sätts in helt i ett Flex Wheel, vilket är pressat till en oval form, som en del av monteringsprocessen för V5-tävlingsroboten.
  • Steg 2: Rotera kedjehjulet i flexhjulets hål. Sätt i en axel (ej på bilden) och en höghållfast axeladapter om det behövs.
    Illustration som visar rotationen av ett kedjehjul i hålet på ett Flex Wheel, och demonstrerar installationsprocessen för en axel och en höghållfast axeladapter i samband med V5-tävlingsrobotar.
  • Steg 3: Sätt den 0,25 tum långa (0,375 tum ytterdiameter) nylondistansen och det andra kedjehjulet, tillsammans med en höghållfast axeladapter om det behövs, på axeln.

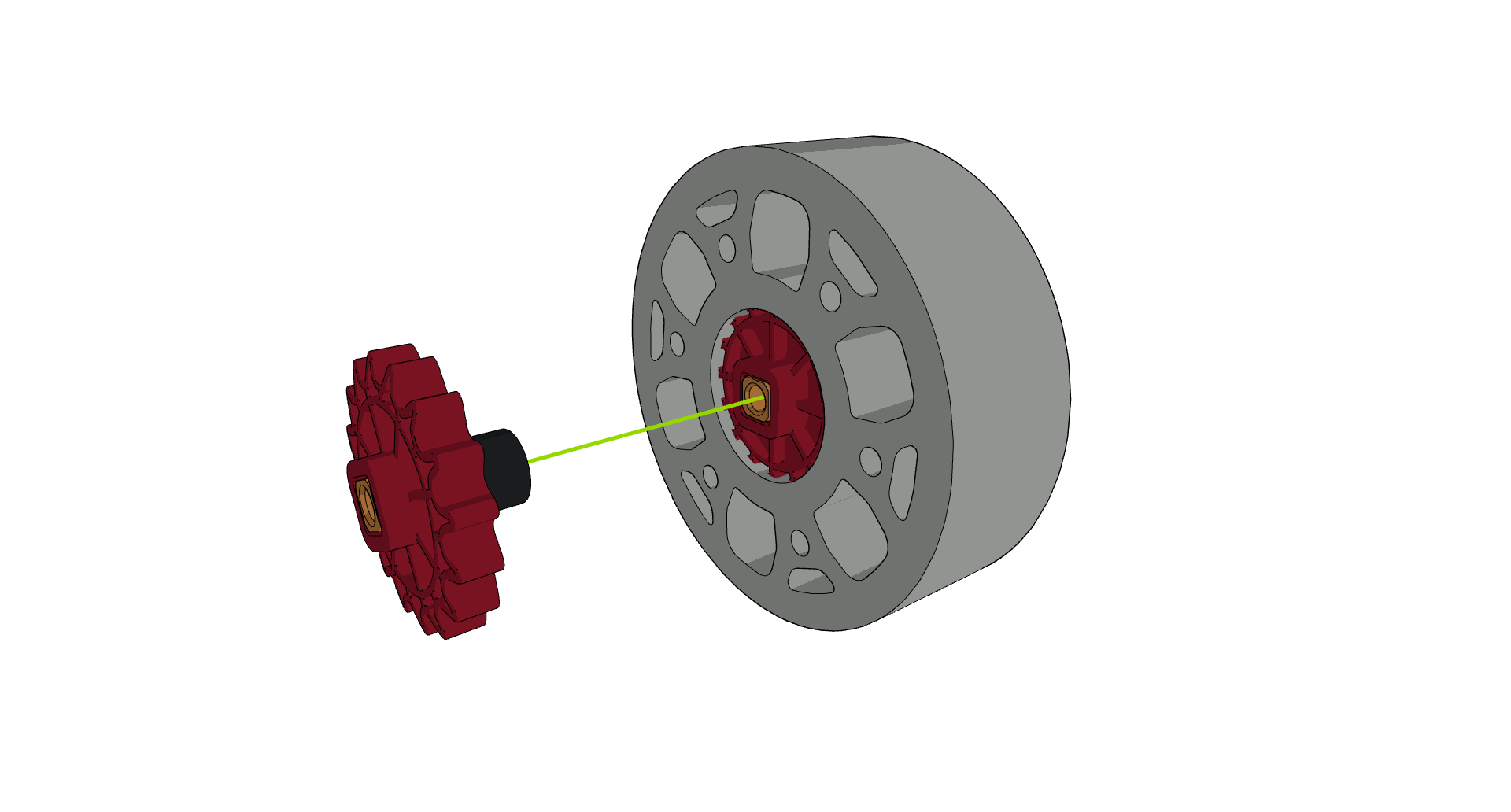

    Bild som visar den 0,25 tum långa nylondistansen, det andra kedjehjulet och den höghållfasta axeladaptern placerade på en axel, vilket illustrerar steg 3 i monteringen av tävlingsrobotar i V5-kategorin.

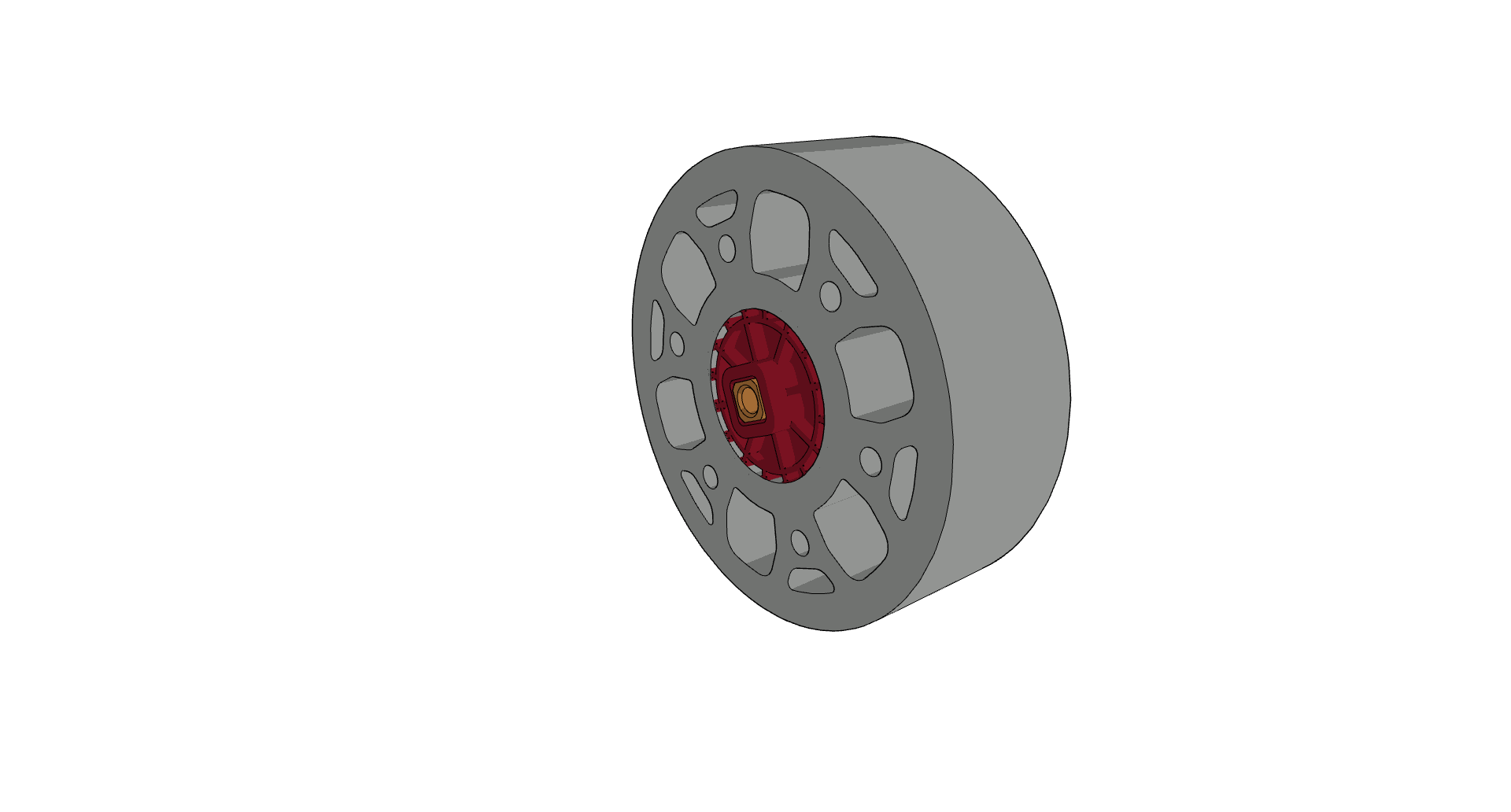

  • Steg 4: Tryck in kedjehjulsenheten i flexhjulet. När det andra drevet går in i flexhjulets hål kan det vara enklast att arbeta sig runt drevkuddarna gradvis i en cirkel och trycka in dem i hålet i sektioner genom att applicera tryck på drevet.

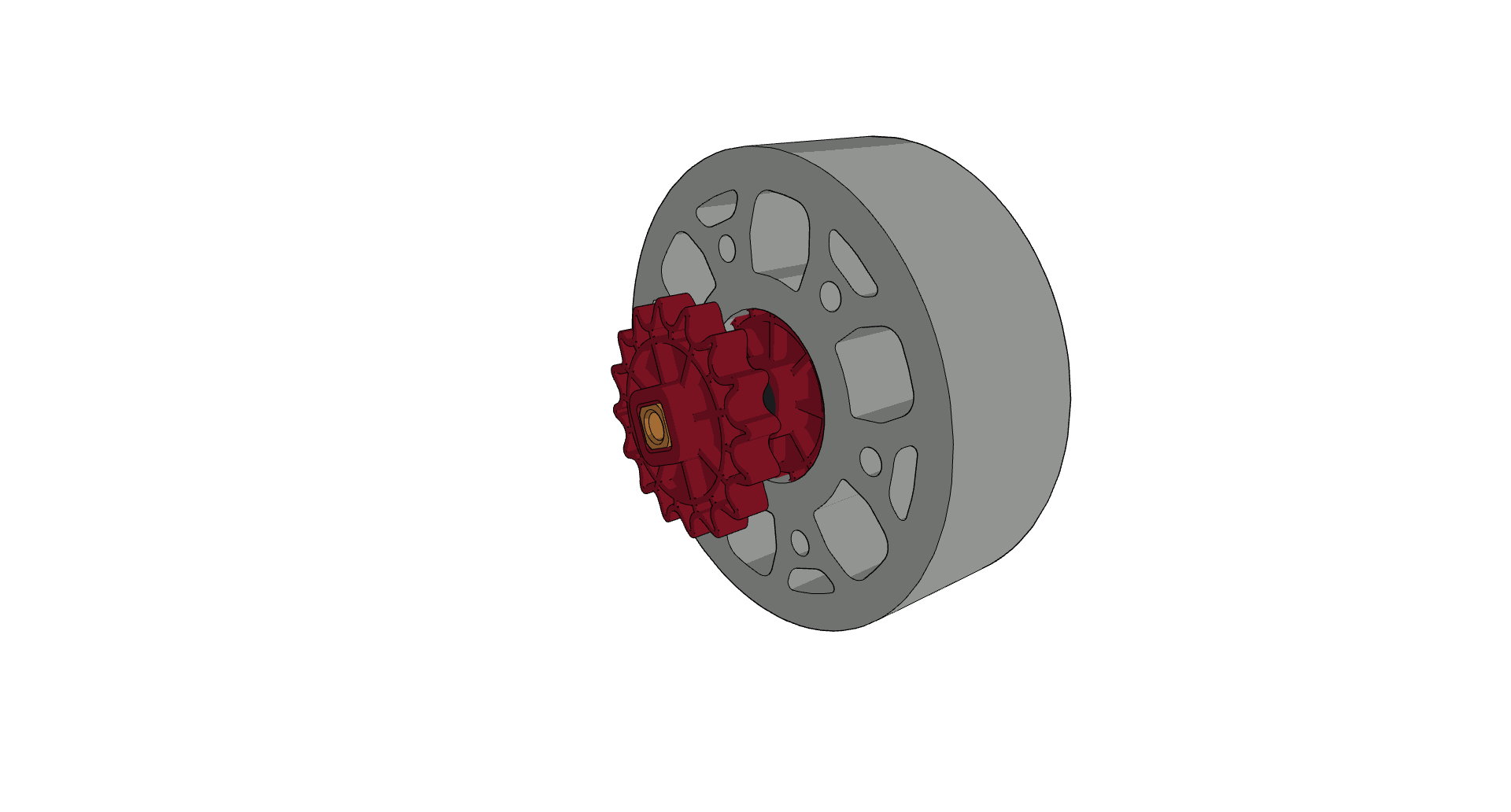

    Illustration som visar processen att sätta in ett kedjehjul i ett flexhjul, med framhävning av tekniken att gradvis trycka in kedjehjulets tänder i hålet i cirkulära sektioner.Illustration som visar processen att trycka in ett kedjehjul i ett flexhjul, med fokus på tekniken att applicera tryck på kedjehjulets tänder i sektioner för korrekt inriktning under montering.

Alternativ 2: 60T höghållfast växel (¼” HS-axel)

En 60t-växel har ett bultmönster som liknar bultmönstret på Flex Wheel. Mönstren är inte perfekta att se, men de mjukare Flex Wheels är tillräckligt flexibla för att de kan töjas ut så att hålmönstret passar ihop.

  • Steg 1: Rikta in de två hålen på kugghjulet och flexhjulet

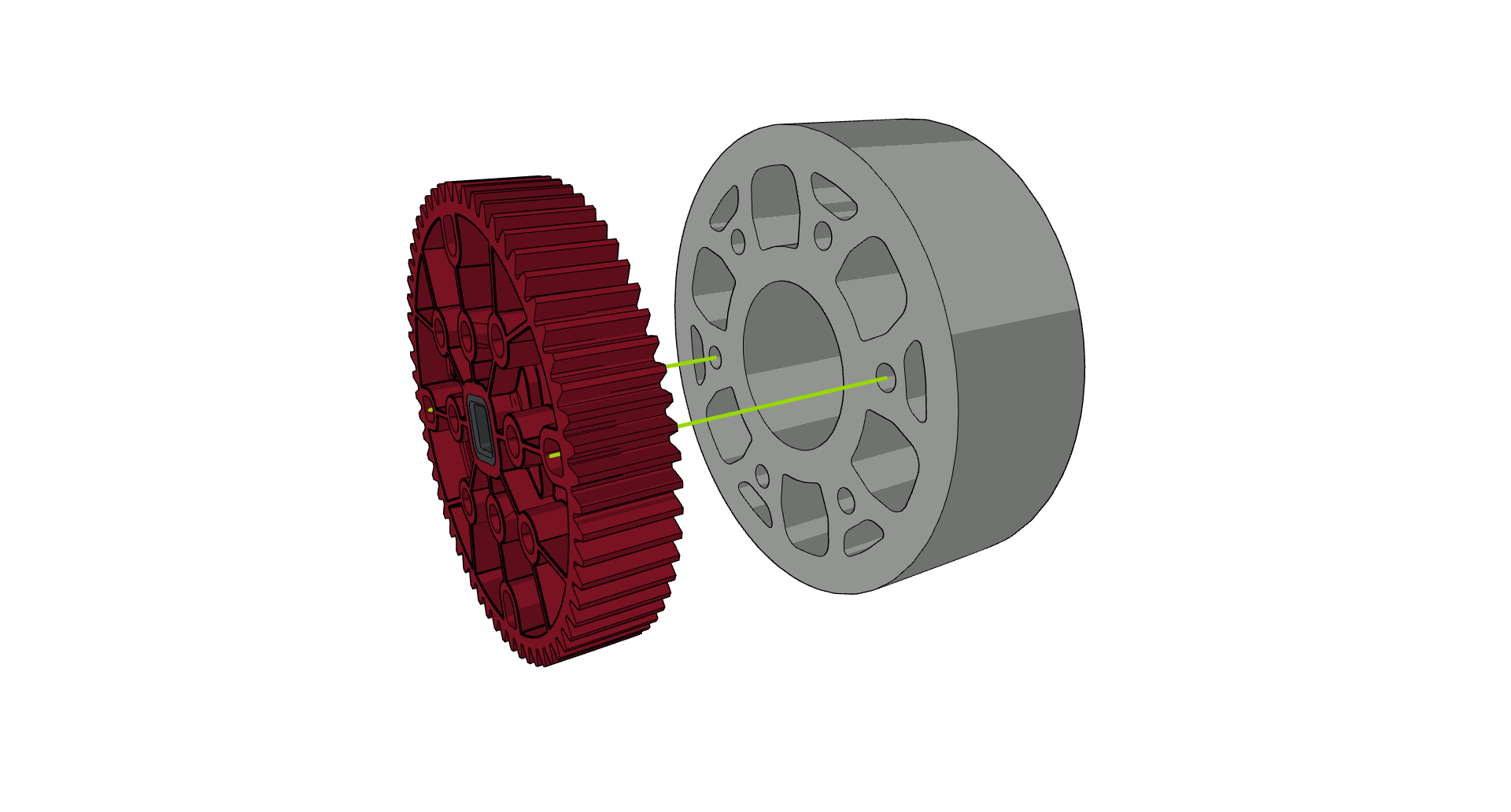

    Bild som visar uppriktningen av två hål på ett kugghjul med ett flexhjul, vilket illustrerar steg 1 i monteringsprocessen för V5-tävlingsrobotar.

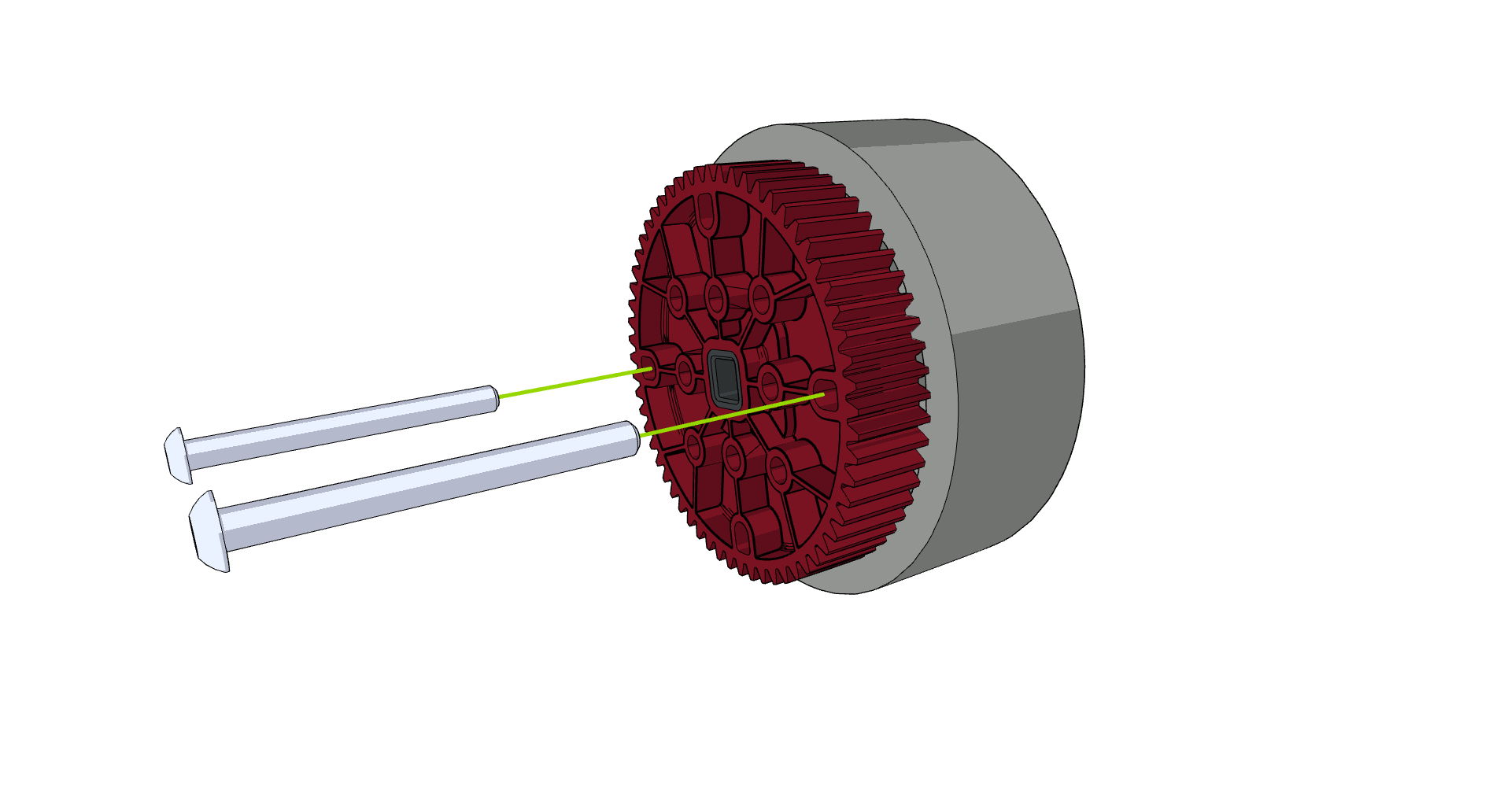

  • Steg 2: Sätt i två 1,75-tumsbultar i hålen på växeln och flexhjulet.

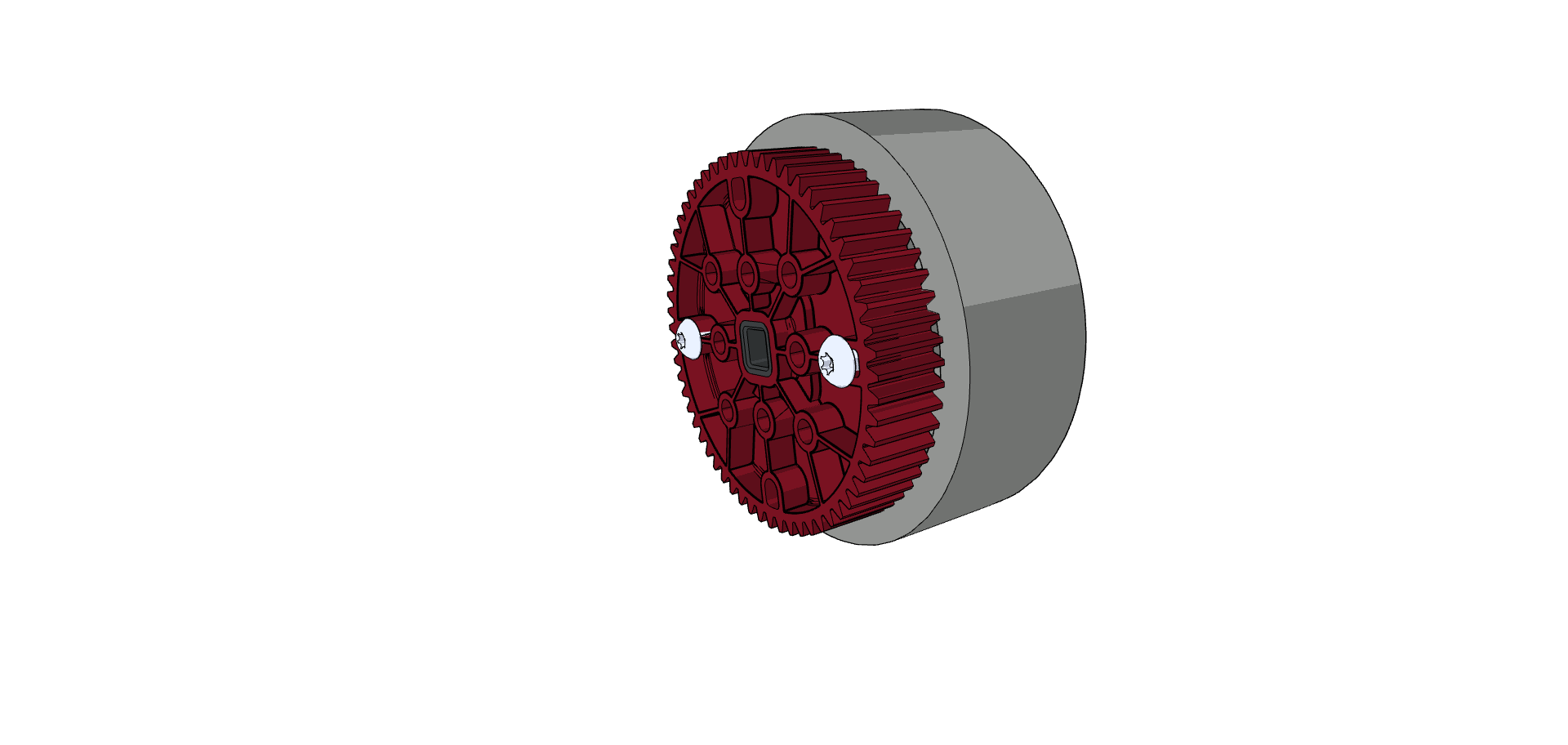

    Bild som visar två 1,75-tums bultar som sätts in i hålen på ett kugghjul och ett flexhjul, som en del av monteringsprocessen för V5-tävlingsrobotar.Bild som visar hur två 1,75-tums bultar sätts in i hålen på ett kugghjul och ett flexhjul som en del av monteringen av tävlingsroboten VEX V5.
  • Steg 3: Skruva på muttrarna
    Bild som visar processen för att skruva på muttrar för V5-tävlingsrobotar, vilket illustrerar monteringssteget i robotkonstruktionsprocessen.Närbild på en person som skruvar fast muttrar på en V5-robotkomponent, vilket illustrerar steg 3 i monteringsprocessen för tävlingsrobotar.

Alternativ 3: Anpassade polykarbonatplattor och låsstänger (⅛” axel)

Alla VRC-team har en tilläggsmängd på 0,065 tum polykarbonat, vilket kan användas för att tillverka en platta som monteras på sidan av ett Flex Wheel och håller en låsstång.

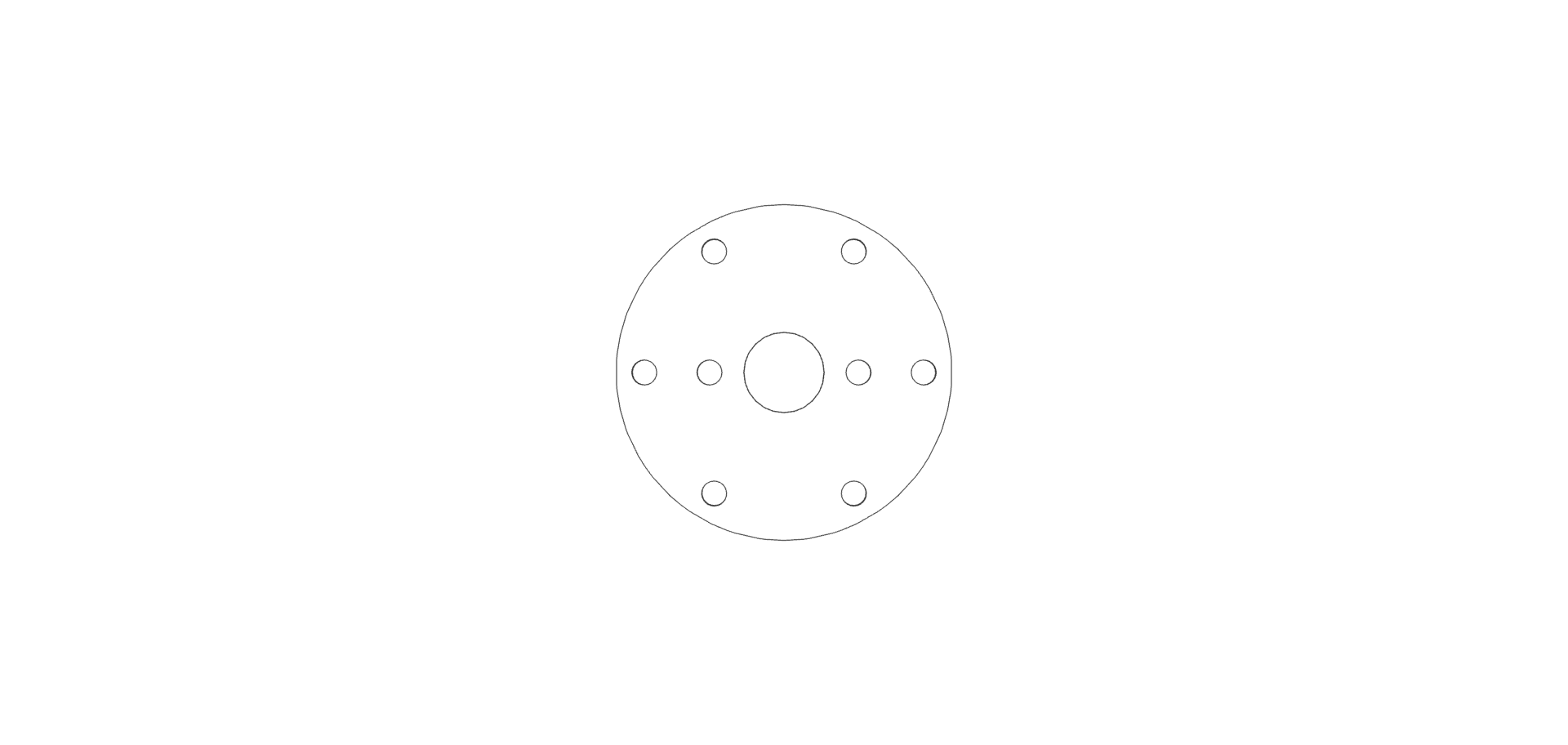

  • Steg 1: Skär specialanpassade polykarbonatplattor. De viktiga funktionerna är hål på en 1,875” bultcirkel för montering på flexhjulet, 2 hål för att montera låsstångsinsatsen och ett släppningshål i mitten av plattan för axeln.
    Bild som visar specialanpassade polykarbonatplattor med hål för montering: 1,875” bultcirkel för Flex Wheel, 2 hål för låsstångsinsats och ett centralt hål för axeln, som en del av monteringsanvisningarna för V5 Competition Robots.
  • Steg 2: Fäst plattorna
    Diagram som visar fastsättningen av plattor för V5-tävlingsrobotar, vilket illustrerar korrekt inriktning och anslutningspunkter för montering i steg 2.Bild som visar processen för att fästa plattor i V5-tävlingsrobotar, vilket illustrerar korrekt uppriktning och anslutning av komponenter för optimal prestanda.

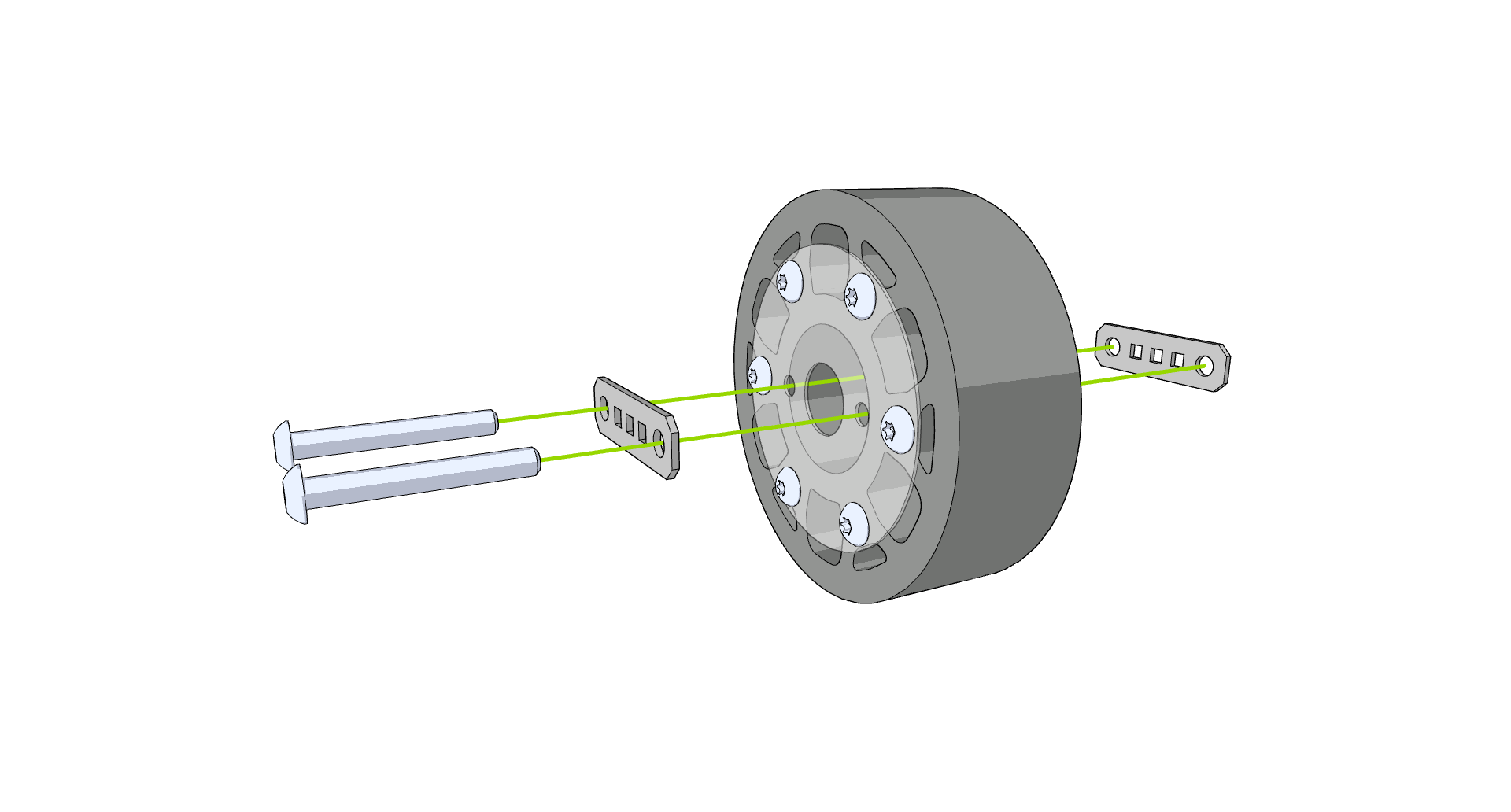

  • Steg 3: Fäst låsstängerna

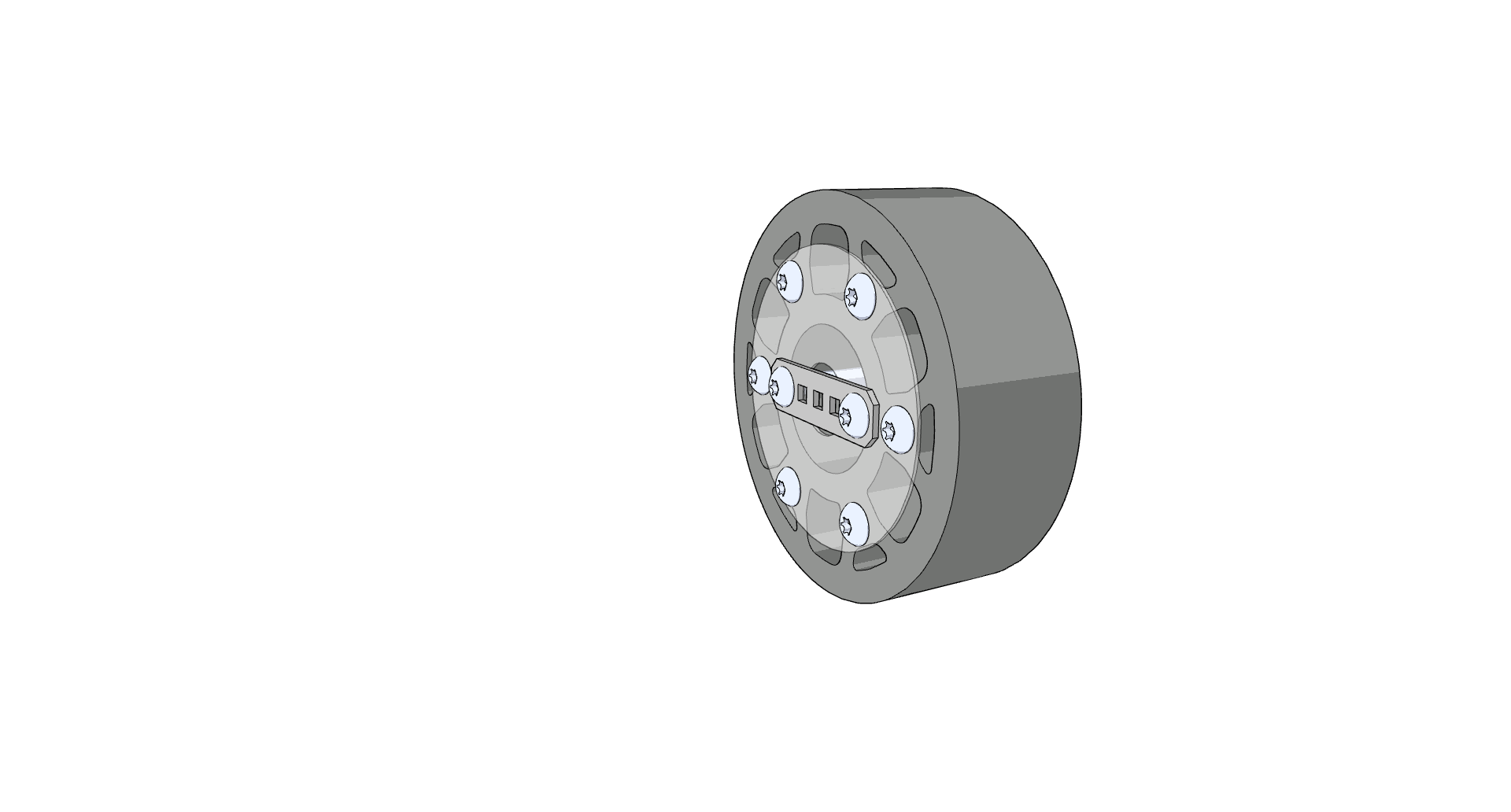

    Illustration som visar processen att fästa låsstänger på en V5-tävlingsrobot, med framhävning av korrekt positionering och inriktning av komponenterna för montering.Diagram som visar korrekt fastsättning av låsstänger för V5-tävlingsrobotar, vilket illustrerar steg-för-steg-processen för att säkra komponenter i monteringen.

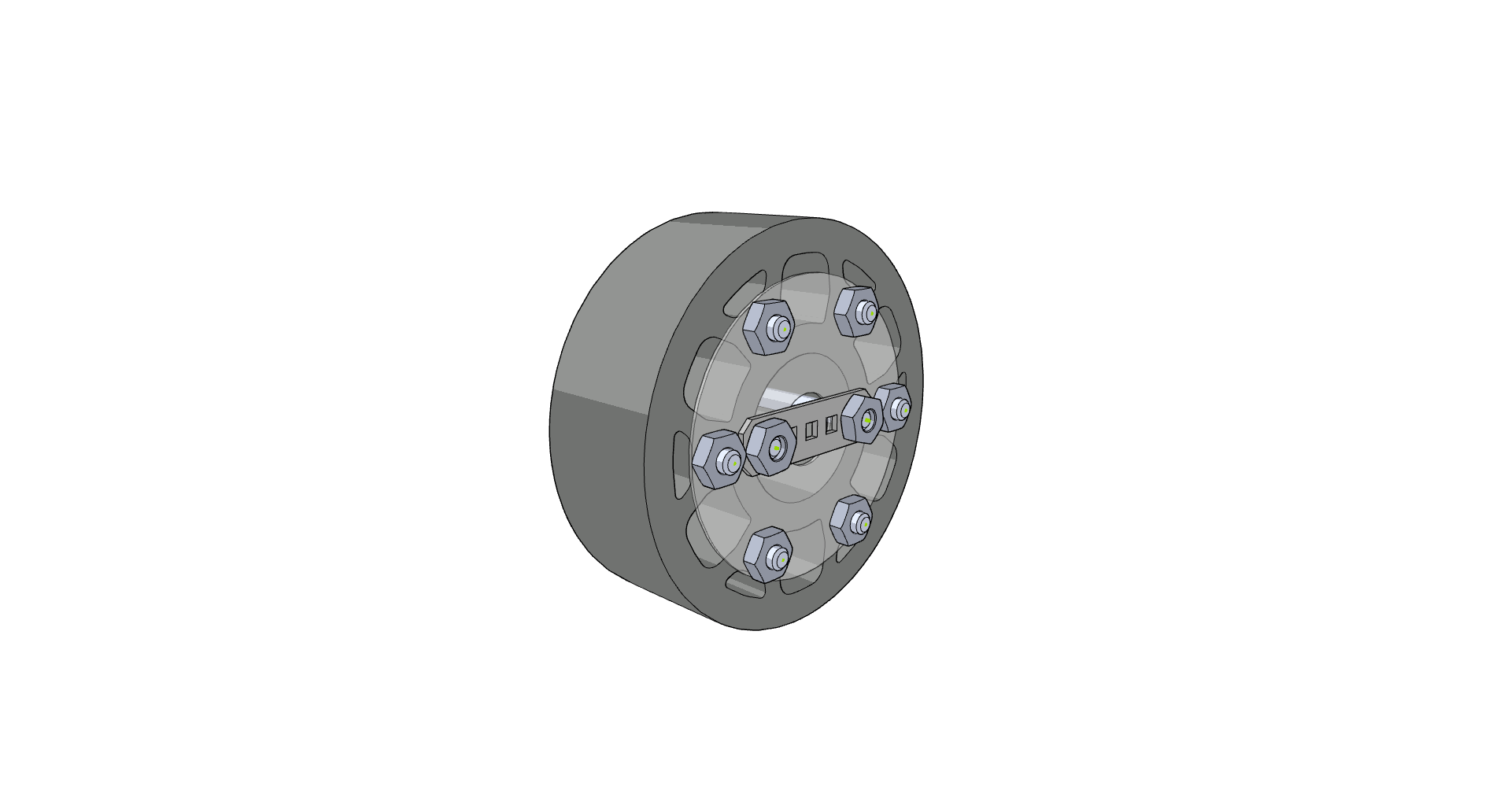

  • Steg 4: Skruva på muttrarna
    Bild som visar processen att skruva på muttrar under monteringen av en V5-tävlingsrobot, och illustrerar de nödvändiga verktygen och komponenterna som ingår i steg 4 i monteringsanvisningen.Bild som visar processen för att skruva på muttrar för VEX V5 tävlingsrobotar, och illustrerar monteringssteget i konstruktionen av en tävlingsrobot.

For more information, help, and tips, check out the many resources at VEX Professional Development Plus
