Обновление прошивки контроллера VEX IQ (2-го поколения) в веб-интерфейсе VEXcode IQ (Windows) – Библиотека VEX

Многие продукты VEX IQ содержат собственные внутренние процессоры и работают на специальной операционной системе. Это программное обеспечение представляет собой прошивку VEX IQ и называется VEXos.

Примечание. Обновление встроенного ПО через веб-интерфейс VEXcode IQ доступно только для контроллеров 2-го поколения, а VEXcode IQ может обновлять встроенное ПО контроллера IQ только при подключении к устройству через кабель USB-C. Веб-интерфейс VEXcode IQ не поддерживает обновление встроенного ПО контроллера IQ при использовании iPad, Android или планшета Fire.

Что такое прошивка?

Эта операционная система полностью написана VEX Robotics и использует гибкость и мощность оборудования VEX для разнообразных нужд образования и жестких условий конкуренции. Мозг будет автоматически отправлять последние обновления на любое подключенное к нему устройство IQ.

Зачем мне обновляться?

Существует несколько причин, по которым вам следует обновить прошивку контроллера VEX IQ до последней версии VEX, некоторые из них:

Обновления VEXos будут включать исправления известных ошибок и добавление программного обеспечения, необходимого для работы любых новых устройств, представленных в линейке VEX IQ.
Обновления позволяют использовать расширенные функции программирования.
Лучший способ обеспечить правильную работу вашей системы VEX IQ — регулярно обновлять программное обеспечение.

Как узнать, устарела ли прошивка контроллера

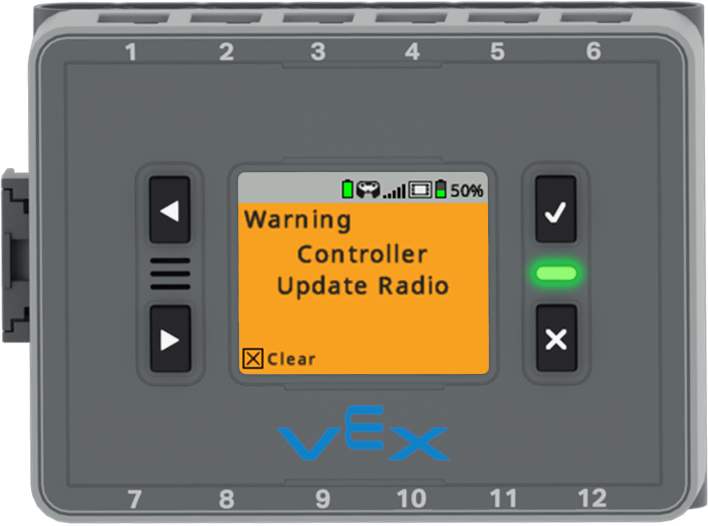

Экран IQ (2-го поколения) Brain отображается с оранжевым экраном и сообщением «Предупреждение, обновление радиоконтроллера». Ниже значок указывает, что кнопку X можно нажать, чтобы очистить сообщение.

Если ваш контроллер и Brain сопряжены и прошивка контроллера устарела, на экране Brain появится это сообщение об ошибке.

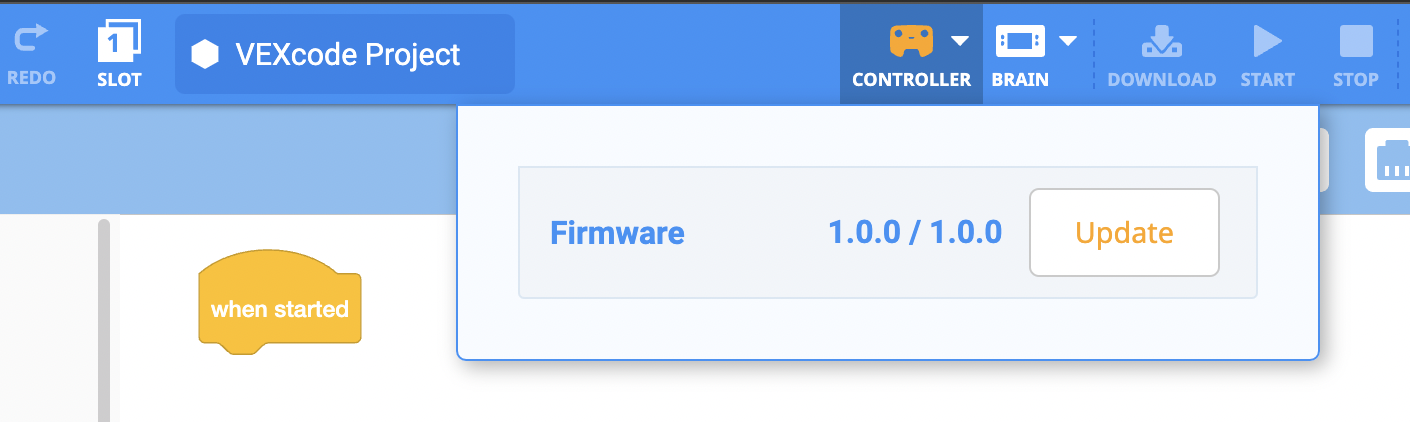

VEXcode IQ с оранжевым значком контроллера на панели инструментов, указывающим на то, что прошивка контроллера устарела. Открывается раскрывающееся меню контроллера, а рядом с версией прошивки есть кнопка «Обновить».

Контроллер подключен к веб-интерфейсу VEXcode IQ, и значок контроллера на панели инструментов имеет оранжевый цвет.

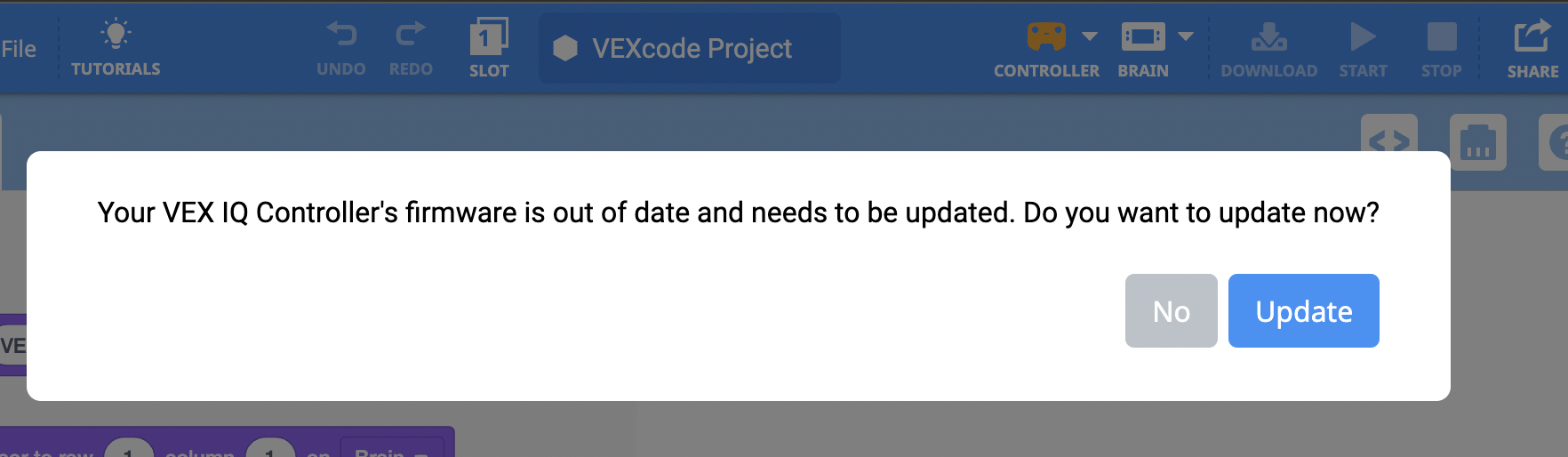

Сообщение об устарелой прошивке VEXcode IQ с текстом «Прошивка вашего контроллера VEX IQ устарела и ее необходимо обновить». Хотите обновить сейчас? Ниже находятся две кнопки: одна с надписью «Нет», другая с надписью «Обновить».

Когда контроллер подключен к VEXcode IQ через кабель USB-C, появится запрос: «Хотите обновить сейчас?»

Как обновить прошивку контроллера

Значок приложения VEXcode IQ.

Сначала убедитесь, что в фоновом режиме не открыты другие приложения, работающие с оборудованием VEX, например приложения VEXcode IQ или Visual Studio Code.

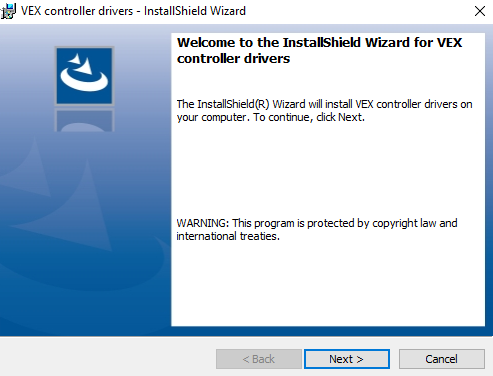

Окно мастера установки Shield для драйверов контроллера VEX. Появится сообщение: Мастер установки Shield установит драйверы контроллера VEX на ваш компьютер. Чтобы продолжить, нажмите «Далее».

Далее скачиваем и устанавливаем файл драйвера .

Для получения дополнительной информации об установке файла драйвера просмотрите эту статью.

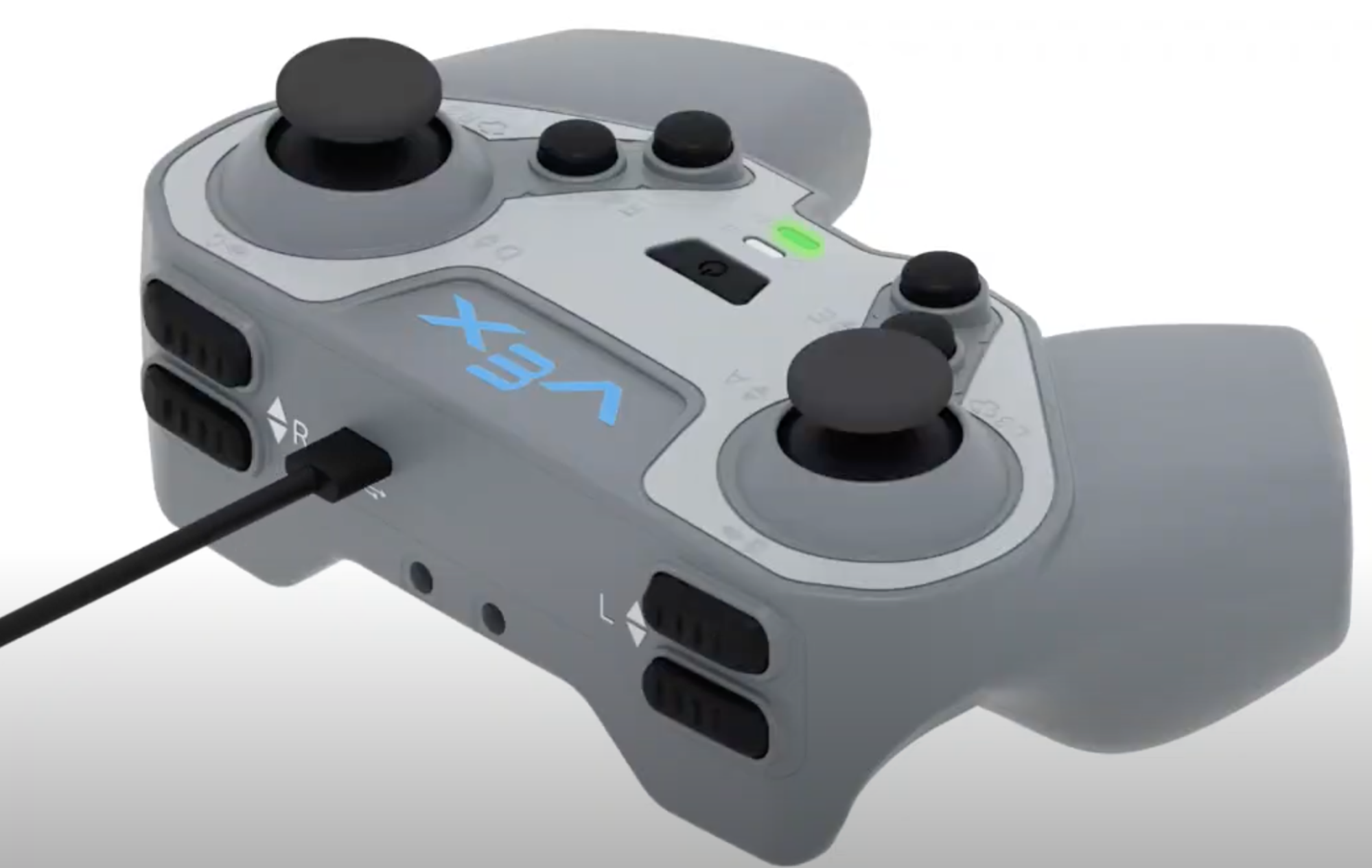

IQ Controller подключен к компьютеру с помощью кабеля USB C.

С помощью кабеля USB-C подключите контроллер к компьютеру и убедитесь, что он включен. После подключения контроллера запустите веб- VEXcode IQ.

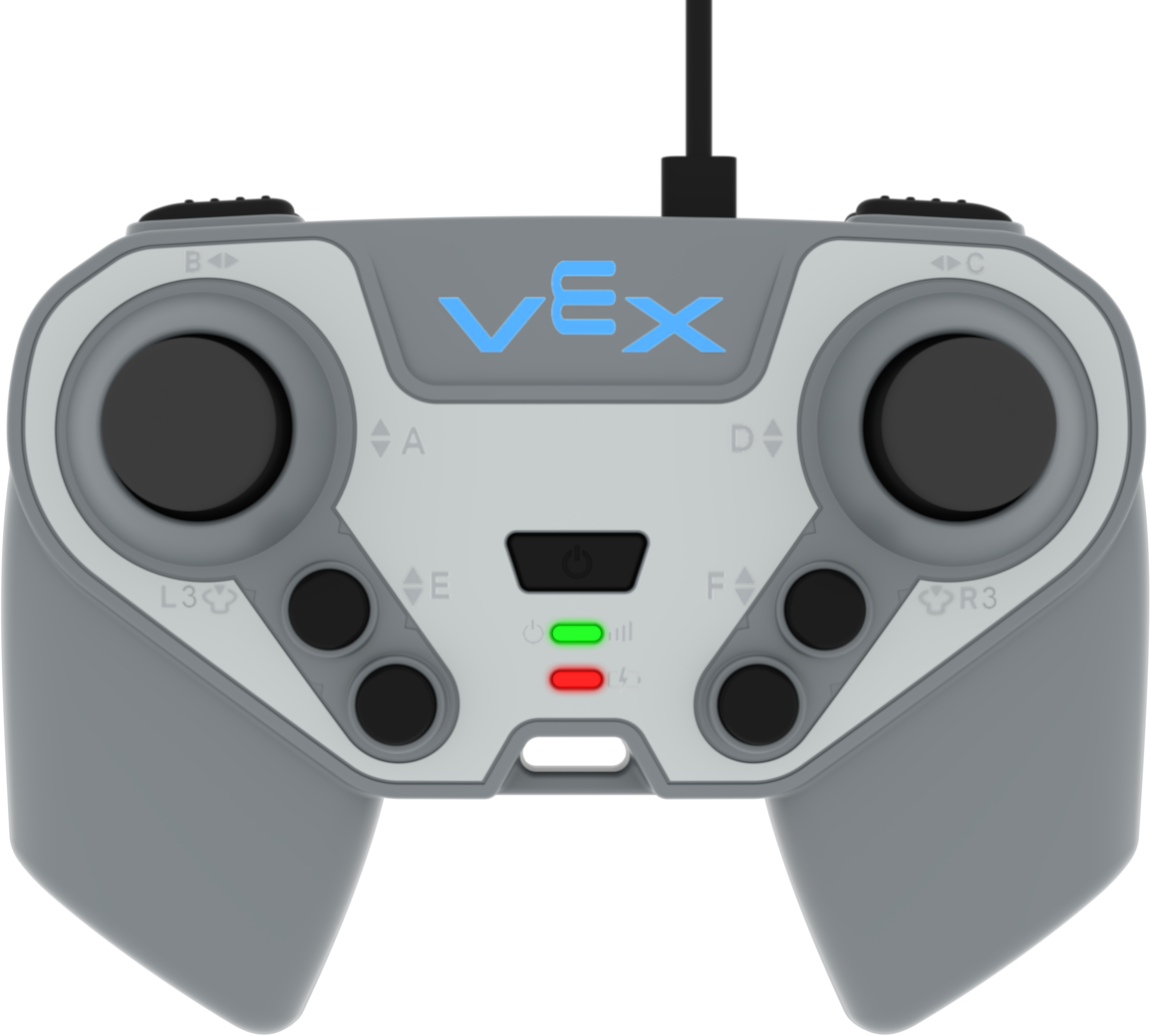

IQ Controller подключен к компьютеру с помощью кабеля USB C. Светодиодный индикатор питания светится зеленым цветом, а светодиодный индикатор зарядки светится красным цветом. Это означает, что контроллер заряжается и близок к полной зарядке.

Когда контроллер подключен через USB-C и включен, оба индикатора на контроллере будут видны.

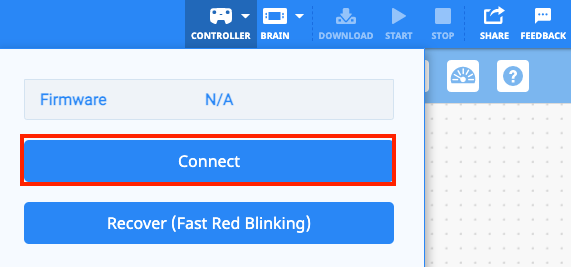

VEXcode IQ с белым значком контроллера на панели инструментов, указывающим на отсутствие подключенного контроллера. Раскрывающееся меню «Контроллер» открыто и кнопка «Подключить» выделена.

Подключите контроллер к веб-интерфейсу VEXcode IQ, используя эту статью.

Когда контроллер подключен через USB-C и включен, оба индикатора на контроллере будут видны.

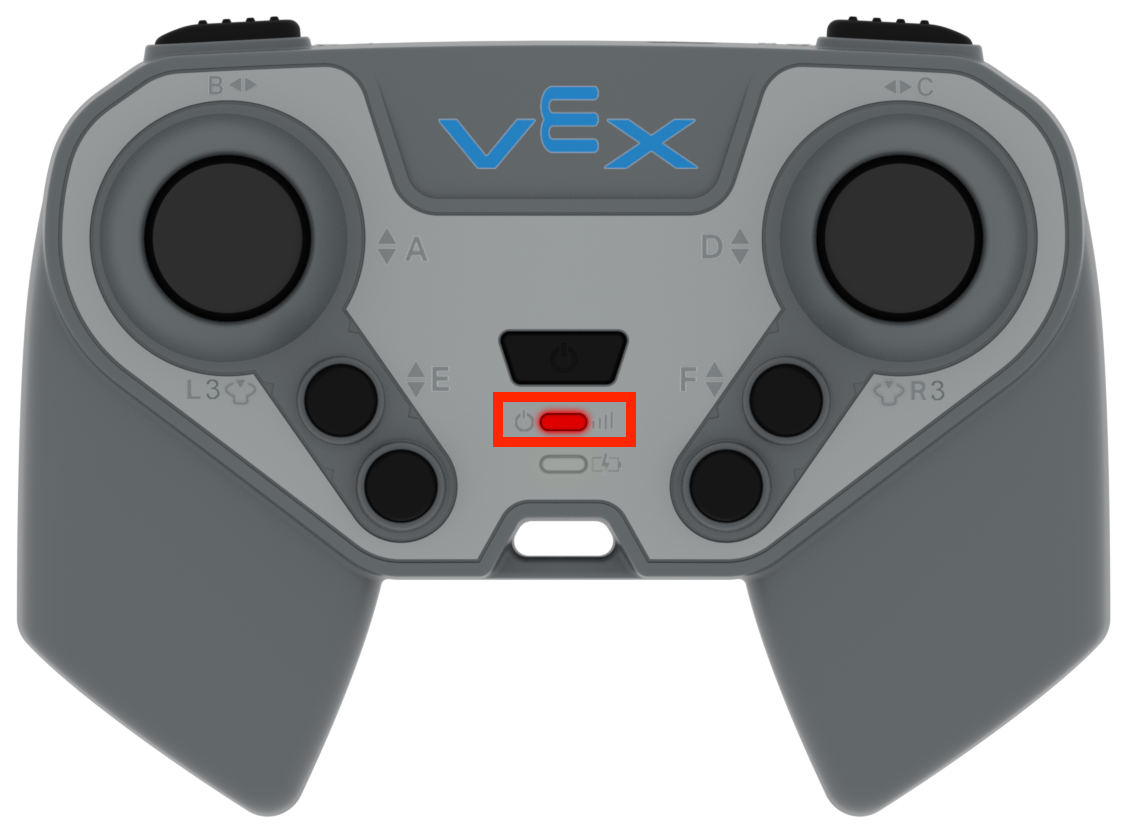

Контроллер IQ со светодиодным индикатором питания, который светится красным и подсвечивается.

После выбора «Обновить» контроллер начнет быстро мигать красным, и появится следующее приглашение.

Выберите «ОК».

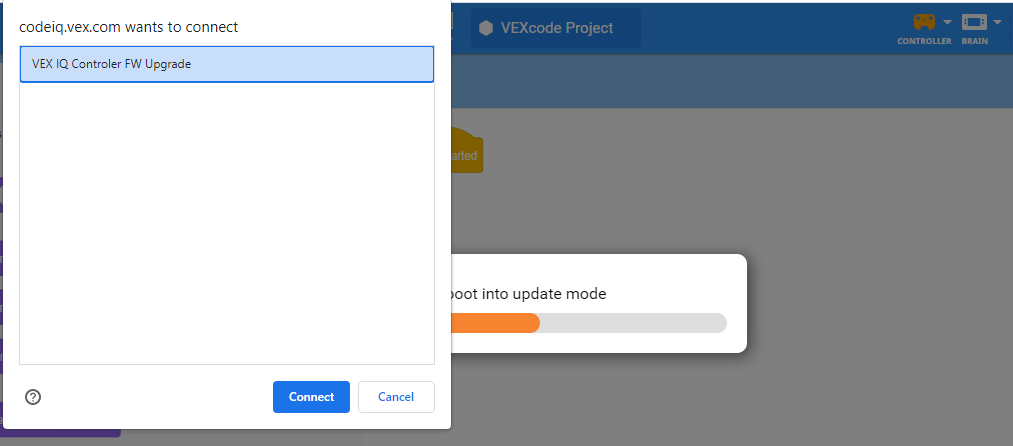

Окно подключения браузера с выбранным пунктом под названием VEX IQ Controller FW Upgrade.

Выберите «Обновление встроенного ПО контроллера VEX IQ», а затем «Подключиться».

Примечание: контроллер может появиться в списке устройств через несколько минут.

Контроллер отключится, и появится следующее приглашение.

Выберите «ОК».

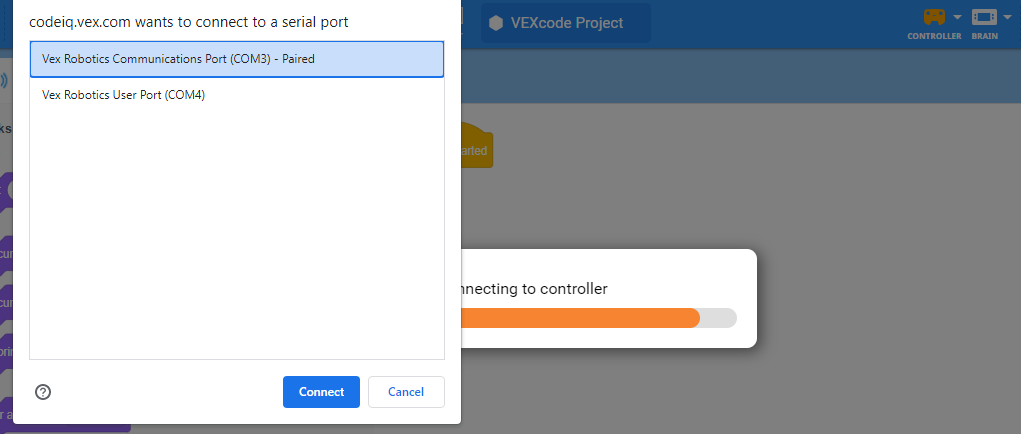

Окно подключения браузера с двумя элементами. Один элемент называется VEX Robotics Communications Port COM3, а другой — VEX Robotics User Port COM4. Выбран элемент с надписью Коммуникационный порт.

Затем контроллер попытается повторно подключиться.

Выберите контроллер IQ с надписью «Порт связи» из списка доступных контроллеров, а затем «Подключиться».

Сообщение об обновлении радио VEXcode IQ с полосой хода выполнения и сообщением «Обновление радио».

Пожалуйста, подождите, пока контроллер обновится.

Это может занять несколько минут.

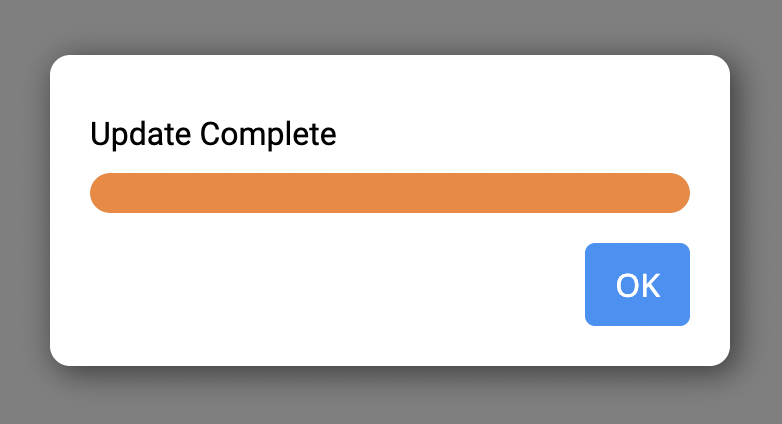

Сообщение VEXcode IQ Update Complete с текстом Update Complete. Внизу есть кнопка ОК.

Когда обновление будет завершено, появится приглашение.

Выберите «ОК».

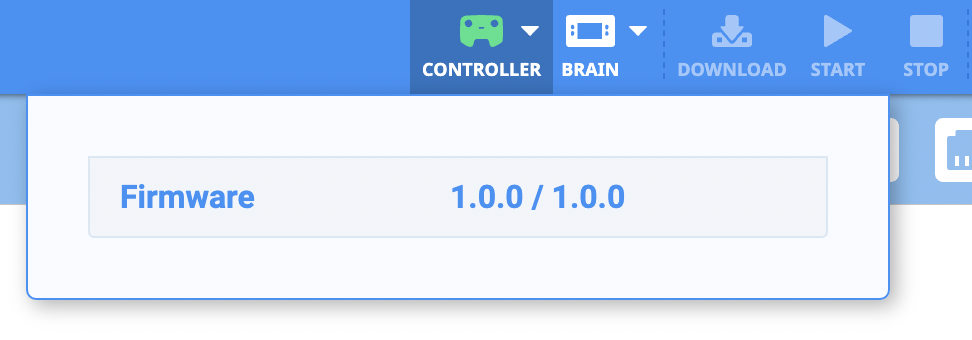

VEXcode IQ с зеленым значком контроллера на панели инструментов, указывающим на то, что прошивка контроллера обновлена.

Прошивка контроллера теперь обновлена, и значок контроллера на панели инструментов станет зеленым.
