Что такое утилита прошивки V5?

Утилита прошивки VEX V5 — это инструмент, предоставляющий пользователям опции, недоступные в VEXcode V5. Он может предоставить важную информацию с помощью кнопки «Информация» при работе со службой поддержки VEX для определения возможных причин проблем с оборудованием. Утилита прошивки V5 также имеет жизненно важное значение в условиях соревнований, поскольку для проведения соревнований необходимо превратить мозг V5 в полевой контроллер. Запуск диагностики аккумулятора — еще один вариант с помощью утилиты прошивки V5, позволяющий пользователям выявлять возможные проблемы с аккумулятором V5.

Утилиту прошивки VEX V5 можно найти здесь.

Обновите прошивку мозга V5

Многие продукты VEX V5 содержат собственные внутренние процессоры и работают под управлением специальной операционной системы, известной как «VEXos». Эта операционная система полностью написана VEX Robotics и использует гибкость и мощность оборудования VEX для разнообразных нужд образования и жестких условий конкуренции.

VEXos обеспечивает расширенные функции программирования и улучшенный пользовательский интерфейс. Лучший способ убедиться в правильной работе вашей системы V5 — регулярно обновлять прошивку. Вы можете обновить прошивку V5 Brain с помощью утилиты прошивки V5.

Диаграмма, иллюстрирующая шаги по устранению неполадок категории V5, с маркированными компонентами и элементами блок-схемы, помогающими пользователям пройти процесс решения проблем.

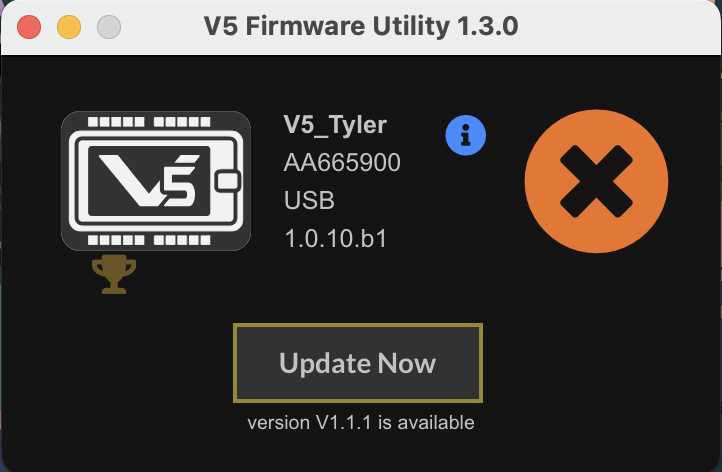

Если V5 Brain не обновлен, на нем появится оранжевый значок «x» и кнопка для запуска обновления прошивки.

Блок-схема, иллюстрирующая шаги по устранению неполадок категории V5, с указанием точек принятия решений и действий для устранения распространенных проблем.

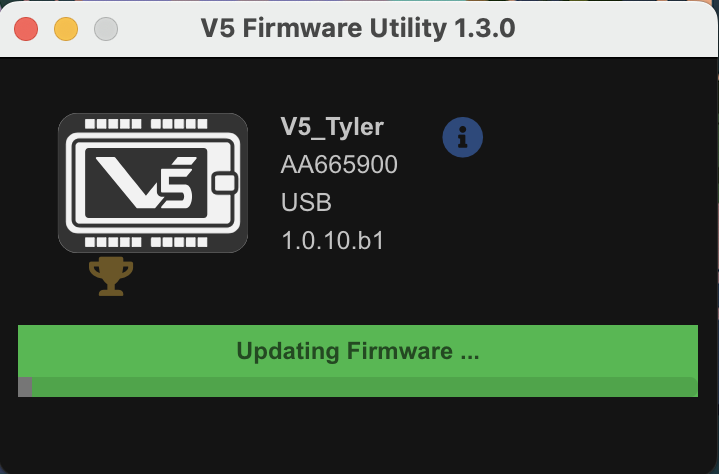

Утилита прошивки загрузит и запустит обновление прошивки.

Снимок экрана, иллюстрирующий шаги по устранению неполадок для категории V5, с выделенными опциями и инструкциями по решению распространенных проблем.

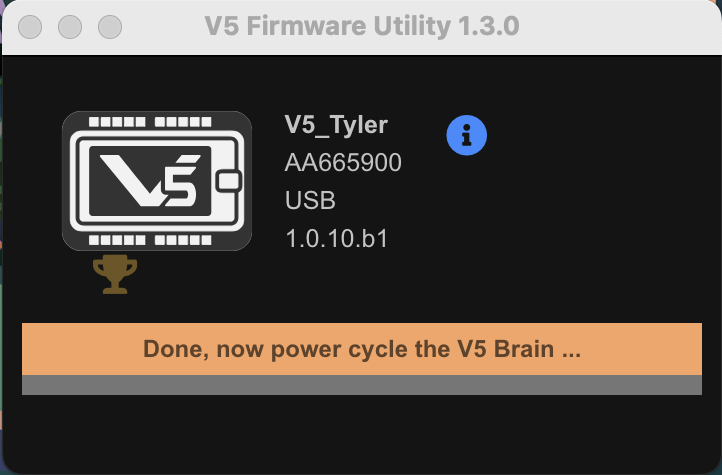

После загрузки прошивки в V5 Brain вам необходимо выключить и включить Brain.

Диаграмма, иллюстрирующая шаги по устранению неполадок категории V5, с маркированными компонентами и элементами блок-схемы, помогающими пользователям решать распространенные проблемы.

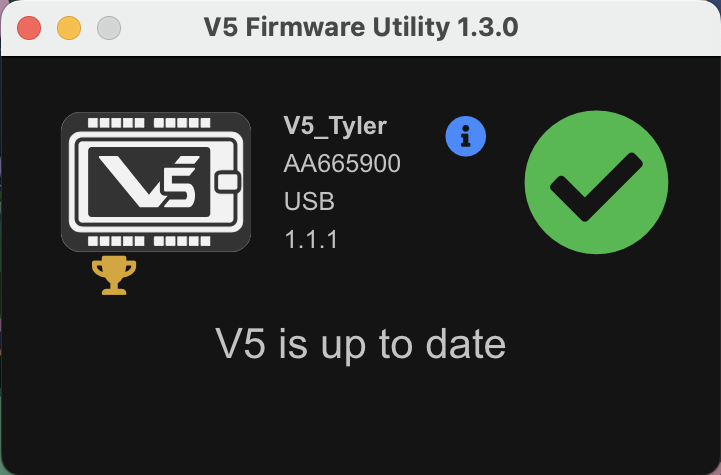

Когда прошивка обновлена, утилита прошивки отметит зеленую галочку и сообщит: «V5 обновлена».

Поиск информации о мозге V5 и системе пользователя

Информация о V5 Brain и системе пользователя может оказаться полезной при устранении неполадок.

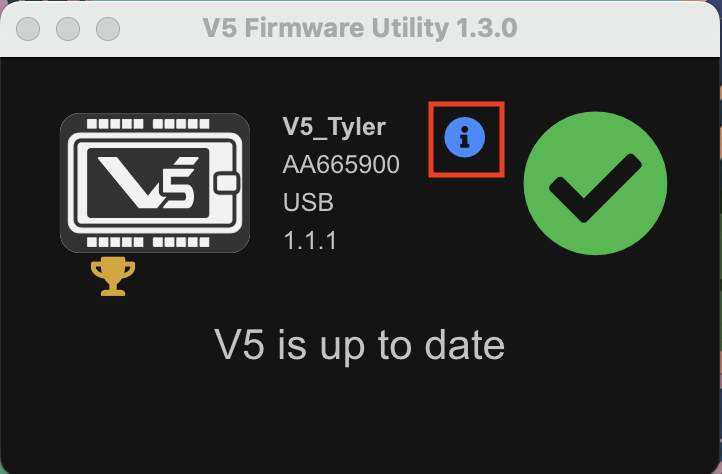

Нажмите значок информации в утилите прошивки.

Снимок экрана с этапами устранения неполадок V5, на котором отображаются сообщения об ошибках и решения для распространенных проблем, возникающих в операциях категории V5.

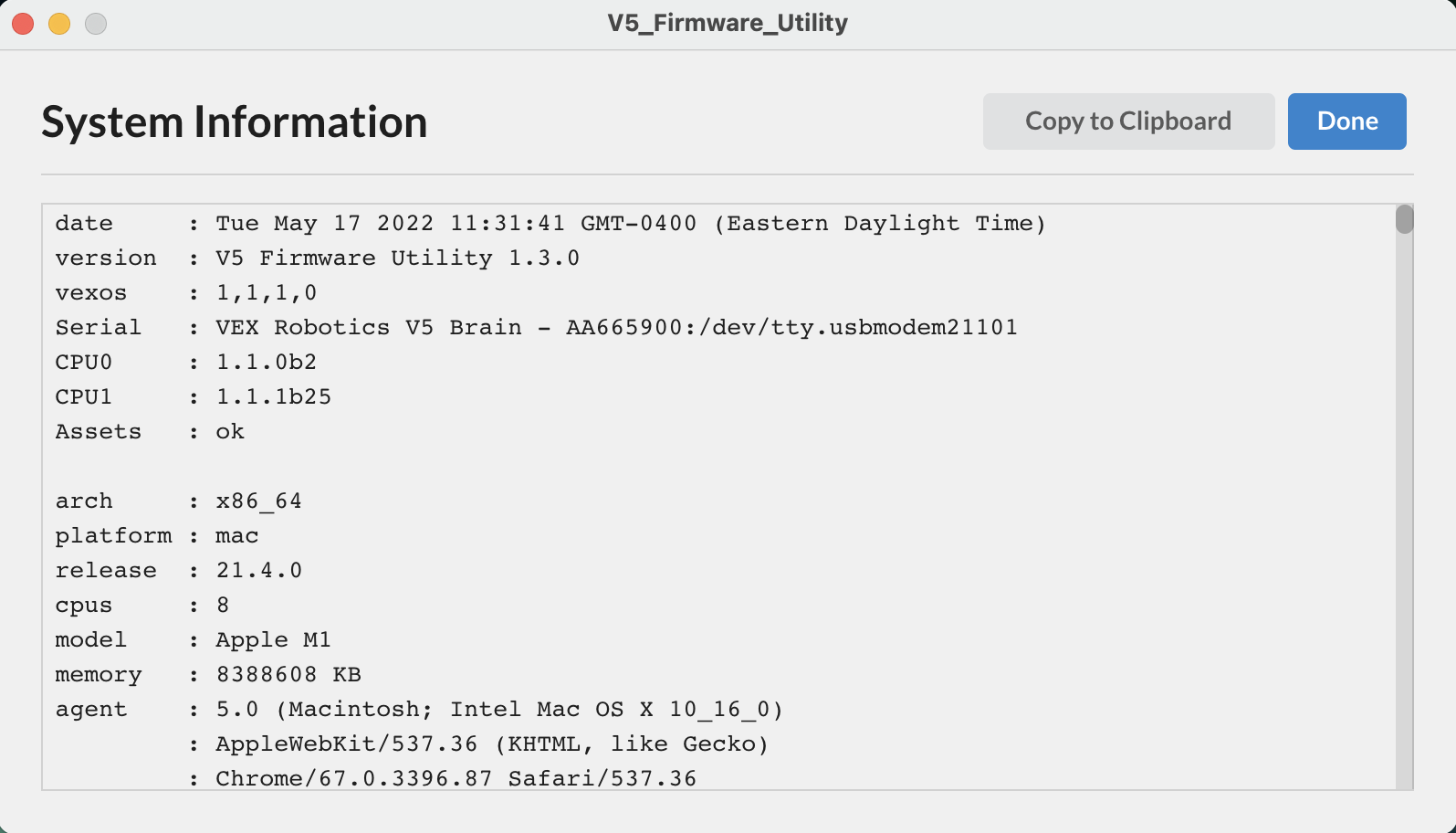

Это позволит получить информацию о подключенном V5 Brain и системную информацию пользователя. Это можно использовать для помощи службе поддержки VEX в устранении неполадок.

Загрузка приложения Skills Field Control

У команд соревнований теперь есть возможность проводить матчи по навыкам роботов, используя робот-мозг V5 в качестве полевого контроллера с помощью приложения Skills Field Control. Это позволяет проводить матчи по навыкам более легко и эффективно.

Блок-схема, иллюстрирующая шаги по устранению неполадок категории V5, включая точки принятия решений и действия по устранению распространенных проблем.

Нажмите значок «Трофей» в утилите прошивки.

Снимок экрана, иллюстрирующий шаги по устранению неполадок для категории V5, с выделенными параметрами и настройками, относящимися к решению распространенных проблем.

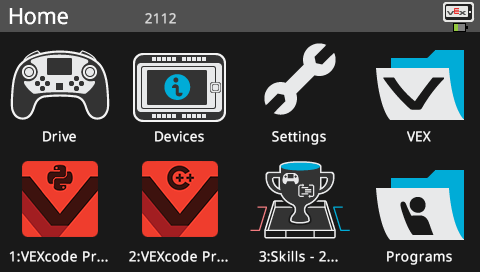

Приложение Field Control будет загружено в третий программный слот.

Скриншот интерфейса устранения неполадок V5, отображающий сообщения об ошибках и предлагаемые решения для распространенных проблем, связанных с робототехническими системами V5.

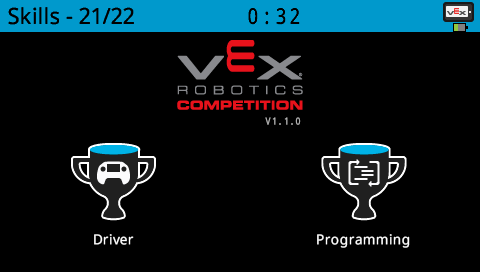

Выбрав приложение Field Control, вы сможете использовать V5 Brain в качестве полевого контроллера навыков. Дополнительную информацию об использовании V5 Brain для полевого управления Robot Skills Challengeсм. в статье.

Расширенные настройки

Доступ к расширенным параметрам утилиты прошивки V5 позволяет вам обновить номер вашей команды, запустить диагностику батареи для дальнейшего устранения неполадок, среди прочего.

Блок-схема устранения неполадок V5, иллюстрирующая шаги по решению распространенных проблем, включая точки принятия решений и действия, которые необходимо предпринять на основе информации, полученной от пользователя.

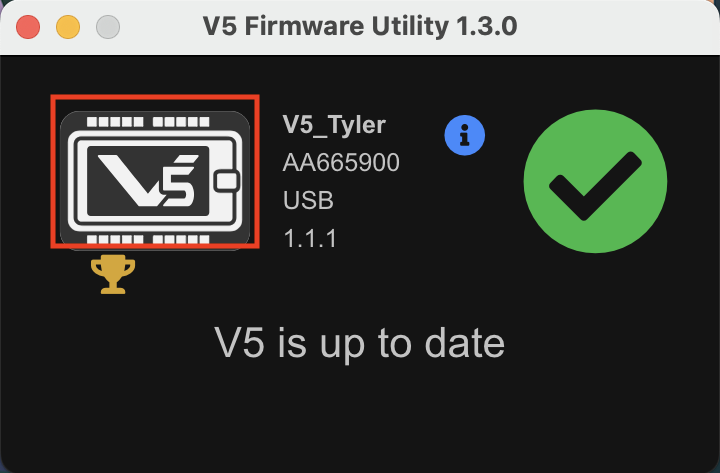

Нажмите Shift + V и щелкните центр V5 Brain в утилите прошивки.

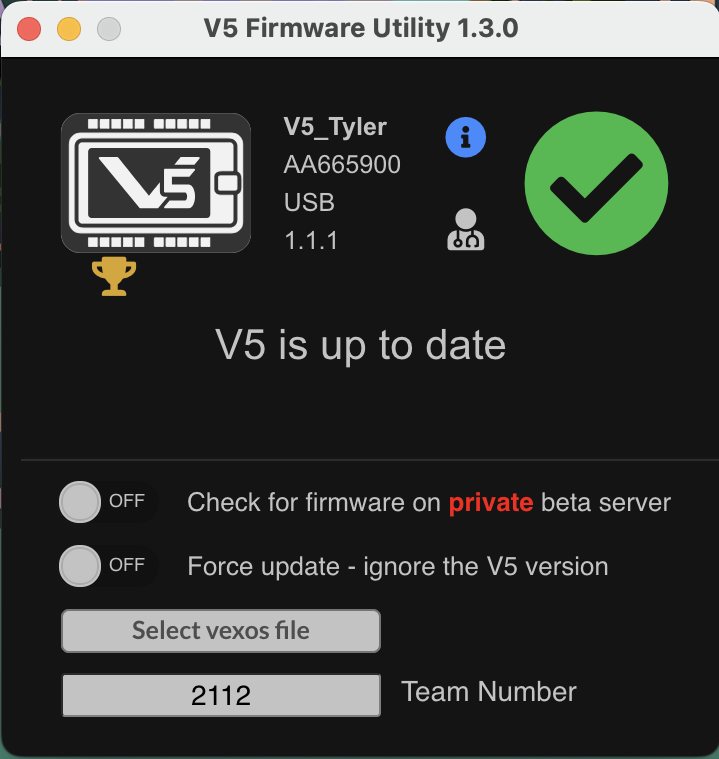

Скриншот действий по устранению неполадок для категории V5, на котором показаны различные параметры и настройки для решения проблем. Включает маркированные кнопки и инструкции для пользователя.

Это откроет дополнительные параметры, включая обновление номера вашей команды или запуск диагностики батареи.

Диагностика аккумулятора

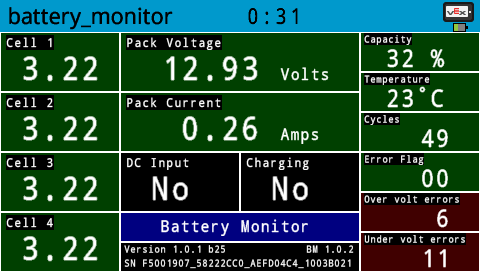

Просмотр экрана диагностики аккумулятора позволяет просмотреть цвет элементов аккумулятора, указывающий, не держат ли некоторые элементы заряд по сравнению с другими, что видно с помощью системы цветового кодирования зеленого, красного и черного цветов. Это полезно при определении того, неисправна ли батарея V5 и ее следует заменить.

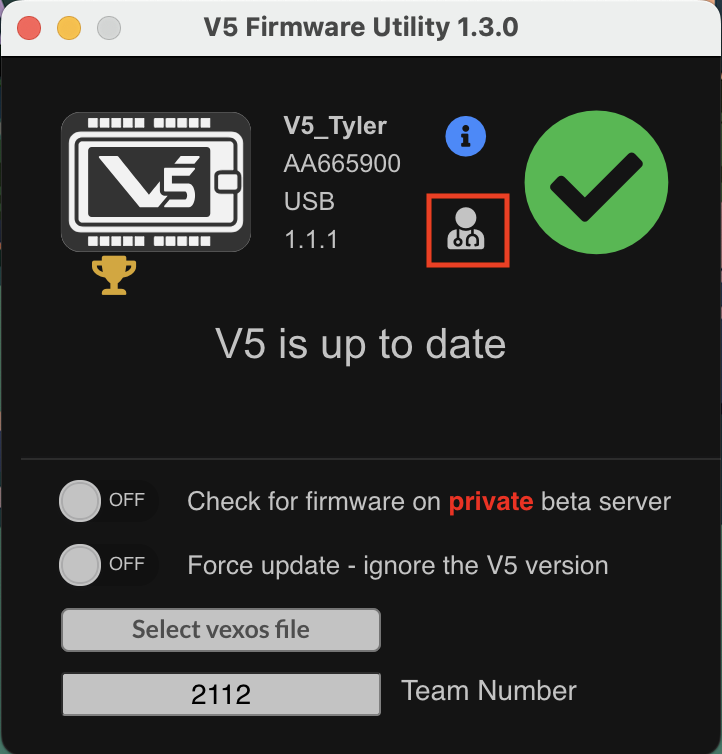

Нажмите на значок врача.

Схема, иллюстрирующая шаги по устранению неполадок для категории V5, показывающая ключевые компоненты и их соединения, помогающие пользователям решать распространенные проблемы.

Откроется диагностика батареи на подключенном V5 Brain. Для получения дополнительной информации об экране диагностики аккумулятора просмотрите эту статью.
