Для подключения контроллера VEX IQ к веб-интерфейсу VEXcode IQ на устройстве Windows требуется всего несколько шагов.

Как подключить контроллер VEX IQ через веб-интерфейс VEXcode IQ на устройстве Windows

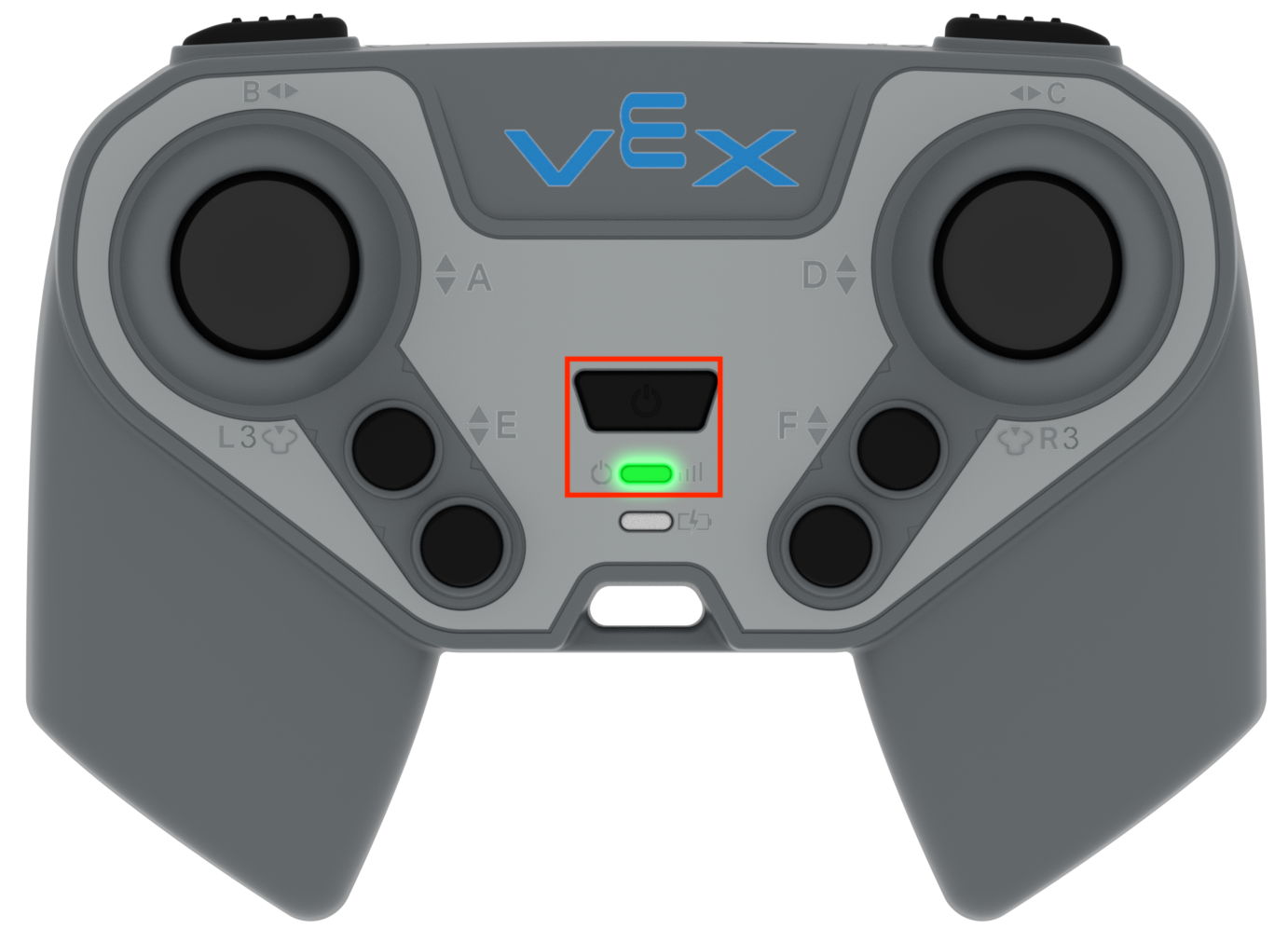

Контроллер IQ со светодиодным индикатором зарядки, который светится зеленым и подсвечивается.

контроллер, нажимая кнопку питания на контроллере, пока индикатор питания не загорится зеленым.

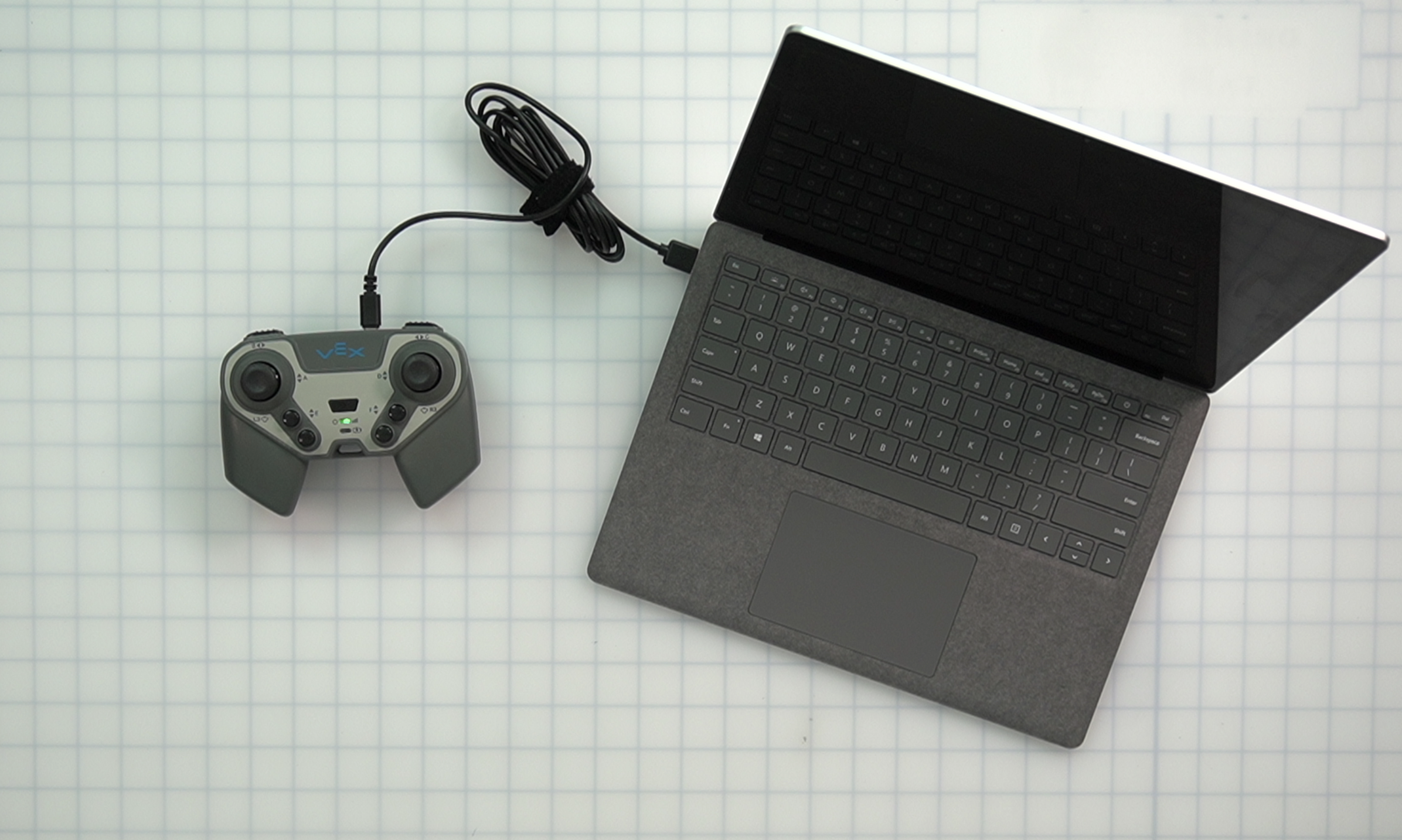

Контроллер подключен к ноутбуку с помощью USB-кабеля.

Подключите IQ Controller к устройству Windows с помощью кабеля USB-C.

Примечание:Ваш IQ Controller должен оставаться подключенным к устройству Windows на протяжении всего процесса подключения.

Панель инструментов VEXcode IQ с выделенным значком контроллера слева от значка мозга.

Запустите веб-версию VEXcode IQ, перейдя по адресу codeiq.vex.com.

Выберите значок контроллера на панели инструментов.

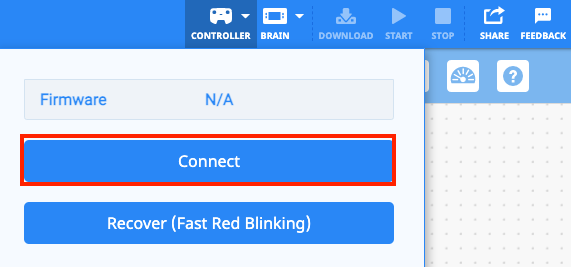

VEXcode IQ с открытым раскрывающимся меню «Контроллер» и выделенной кнопкой «Подключить».

Выберите «Подключиться».

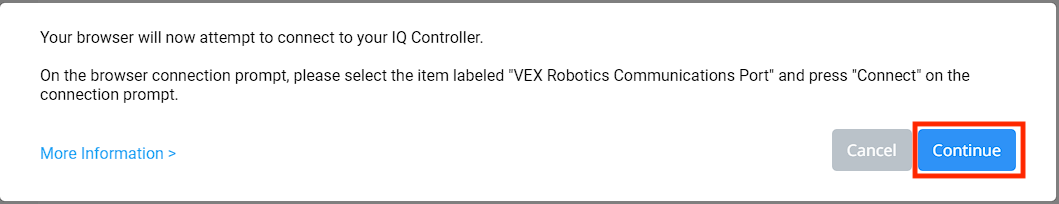

Появится текстовое поле, в котором будет объяснено, что вам следует выбрать контроллер с надписью «Коммуникационный порт». Выберите «Продолжить» в текстовом поле, чтобы открыть окно подключения.

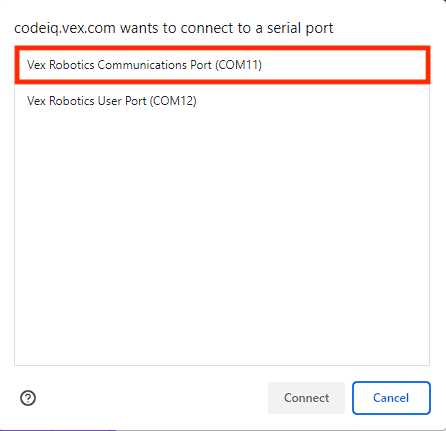

Окно подключения браузера с двумя перечисленными пунктами. Первый элемент — «Порт связи Vex Robotics», а второй — «Порт пользователя Vex Robotics». Выделен элемент под названием Vex Robotics Communications Port.

Выберите контроллер IQ с надписью «Порт связи» из списка доступных контроллеров.

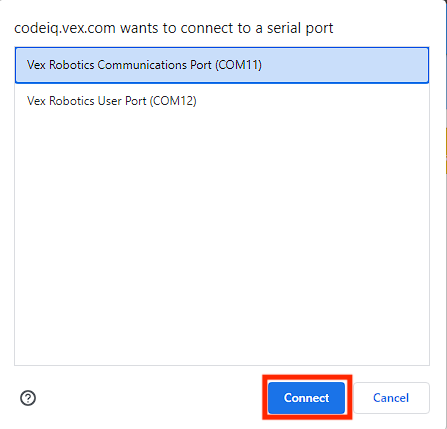

Окно подключения браузера с выбранным пунктом «Порт связи Vex Robotics». Кнопка «Подключиться» ниже выделена.

Нажмите кнопку «Подключиться», как только вы выбрали «Порт связи» Идентификатор контроллера IQ.

Панель инструментов VEXcode IQ с выделенным зеленым значком контроллера, указывающим на то, что контроллер подключен.

После успешного подключения IQ-контроллера значок контроллера станет зеленым.

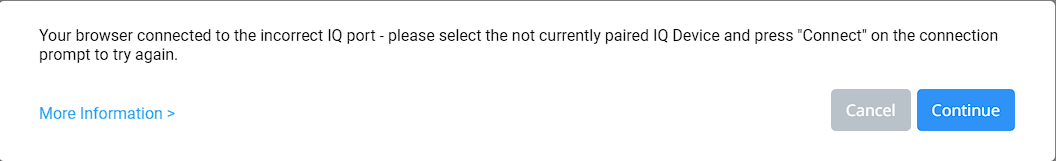

Сообщение о подключении браузера VEXcode IQ с текстом: Ваш браузер подключился к неверному порту IQ. Выберите в данный момент не сопряженное устройство IQ и нажмите «Подключиться» в сообщении о подключении, чтобы повторить попытку. Более подробную информацию можно найти по ссылке ниже. Ниже также есть две кнопки: одна — «Отмена», другая — «Продолжить».

Если соединение не удалось, появится другое текстовое поле, предлагающее выбрать контроллер, который в данный момент не сопряжен.

Как отключить контроллер VEX IQ от веб-интерфейса VEXcode IQ на устройстве Windows

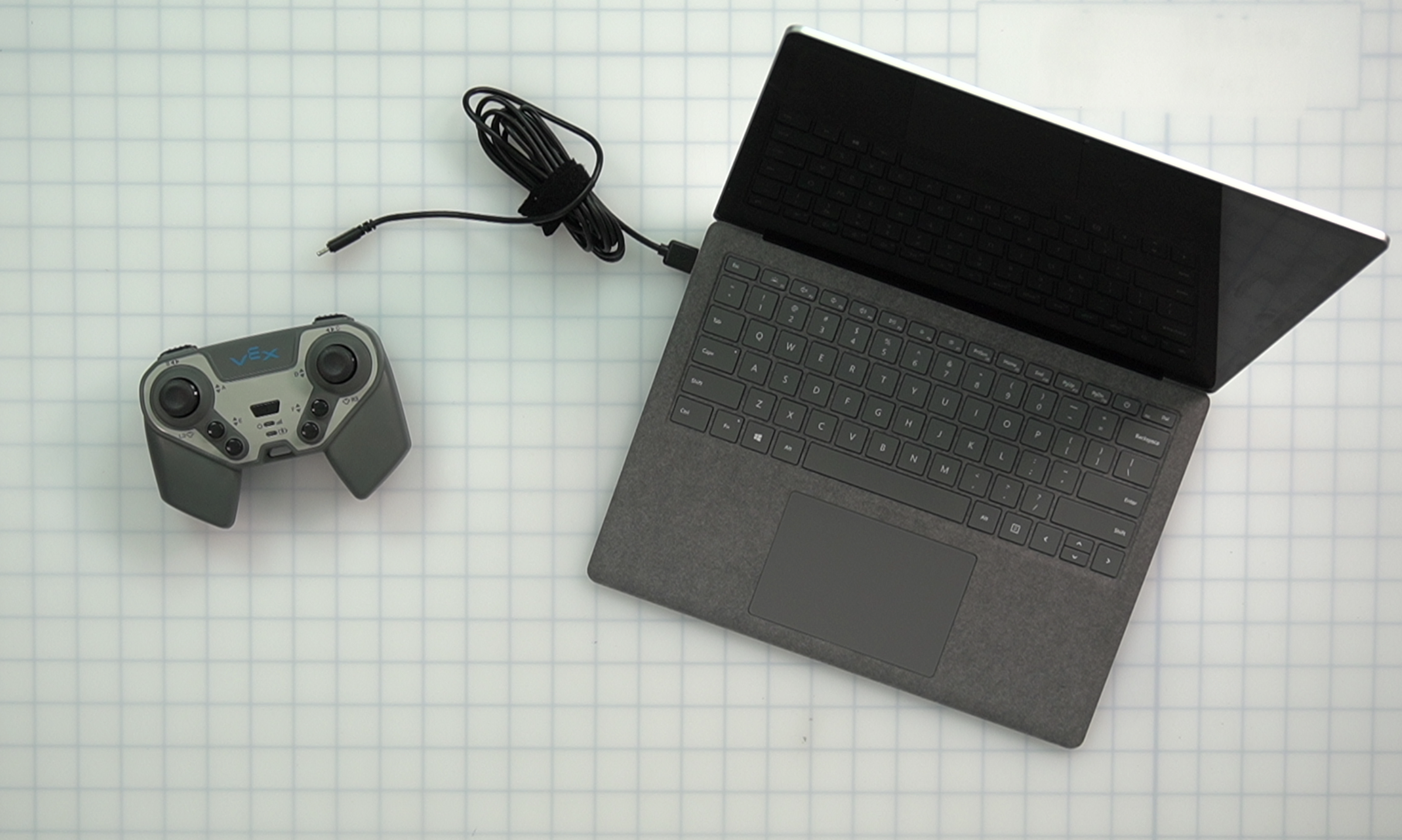

Контроллер и ноутбук, которые раньше соединялись с помощью USB-кабеля. Теперь USB-кабель отсоединен от контроллера.

Чтобы отключить устройство от IQ Controller, отсоедините кабель USB-C от устройства Windows или IQ Controller.

Включите контроллер IQ, подсветив кнопку питания.

Вы также можете отключить контроллер IQ от веб-интерфейса VEXcode IQ, выключив контроллер.

Выключите контроллер, удерживая кнопку питания, пока индикатор на контроллере не погаснет.
