Установка системы управления полем на портативном соревновательном поле V5

В этой статье вы узнаете, как установить систему управления полем на портативное соревновательное поле V5

Шаг 1 сборки соревновательного робота V5, демонстрирующий подробную схему расположения компонентов и инструкции по сборке для эффективной сборки робота.

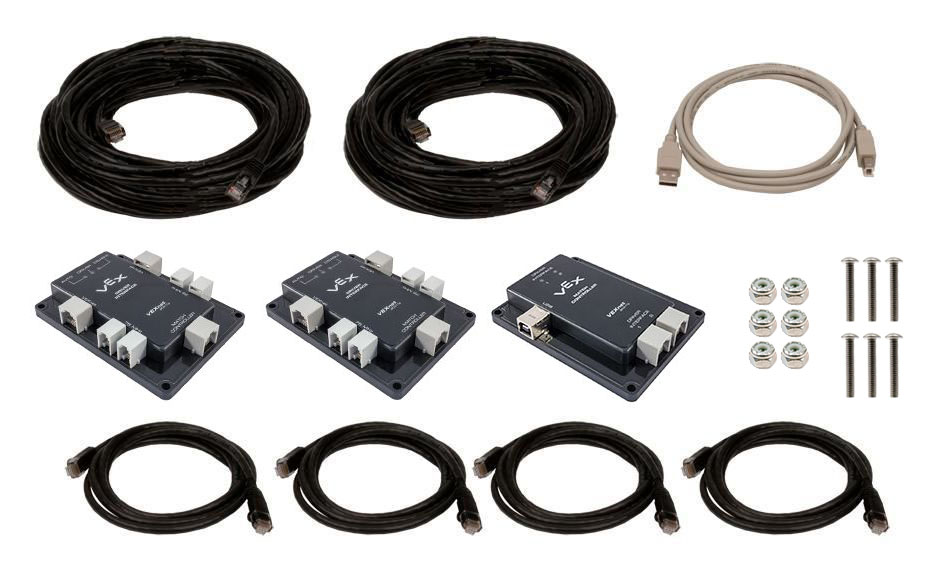

1. Соберите оборудование

  • Интерфейс драйвера — 2 шт.
  • Контроллер матча – 1 шт.
  • Нейлоновые гайки – 6 шт.
  • 8-32 Винт длиной от 0,5 дюйма & 2,0 дюйма — 6 шт.
  •

Схема, иллюстрирующая процесс сборки соревновательного робота в категории V5, на которой выделены основные компоненты и соединения.

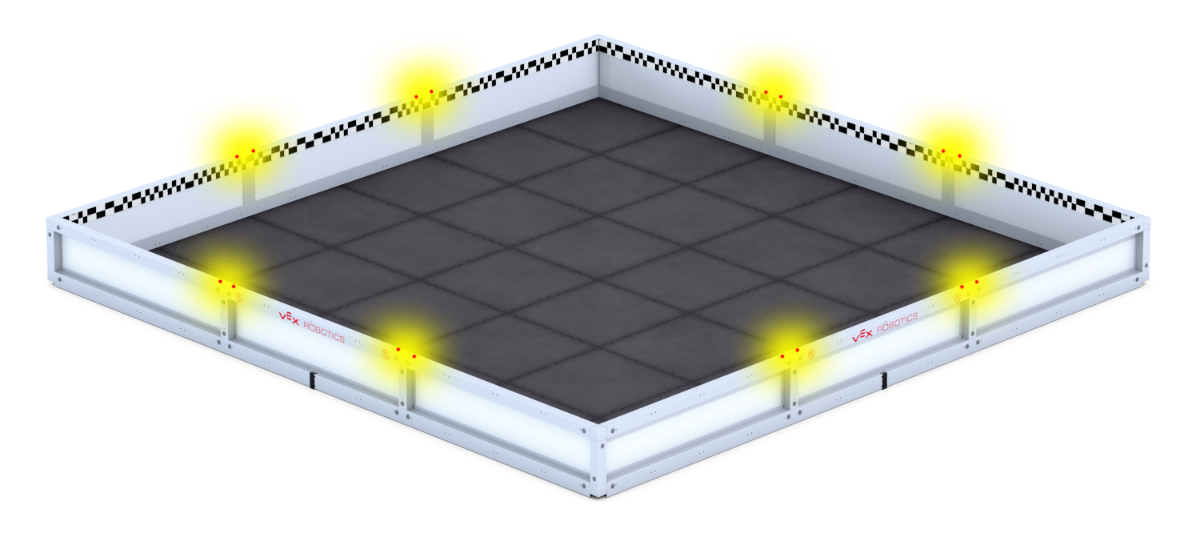

2. Определите место для подключения интерфейсов драйверов

  • Определите красные & синие станции водителей.
  • Интерфейсы драйверов следует устанавливать рядом с местами водителей.
  • Интерфейсы драйвера можно подключить к любой секции Т-образного разъема на объекте.

Примечание: Для подключения трех систем управления к полю можно выполнить следующие шаги (#3–5).

Схема, иллюстрирующая процесс сборки соревновательного робота, на которой выделены ключевые компоненты и их расположение, как часть описания категории V5.Блок-схема, иллюстрирующая этапы создания соревновательных роботов в V5, выделяющая ключевые компоненты и процессы, задействованные на этапах проектирования и строительства.

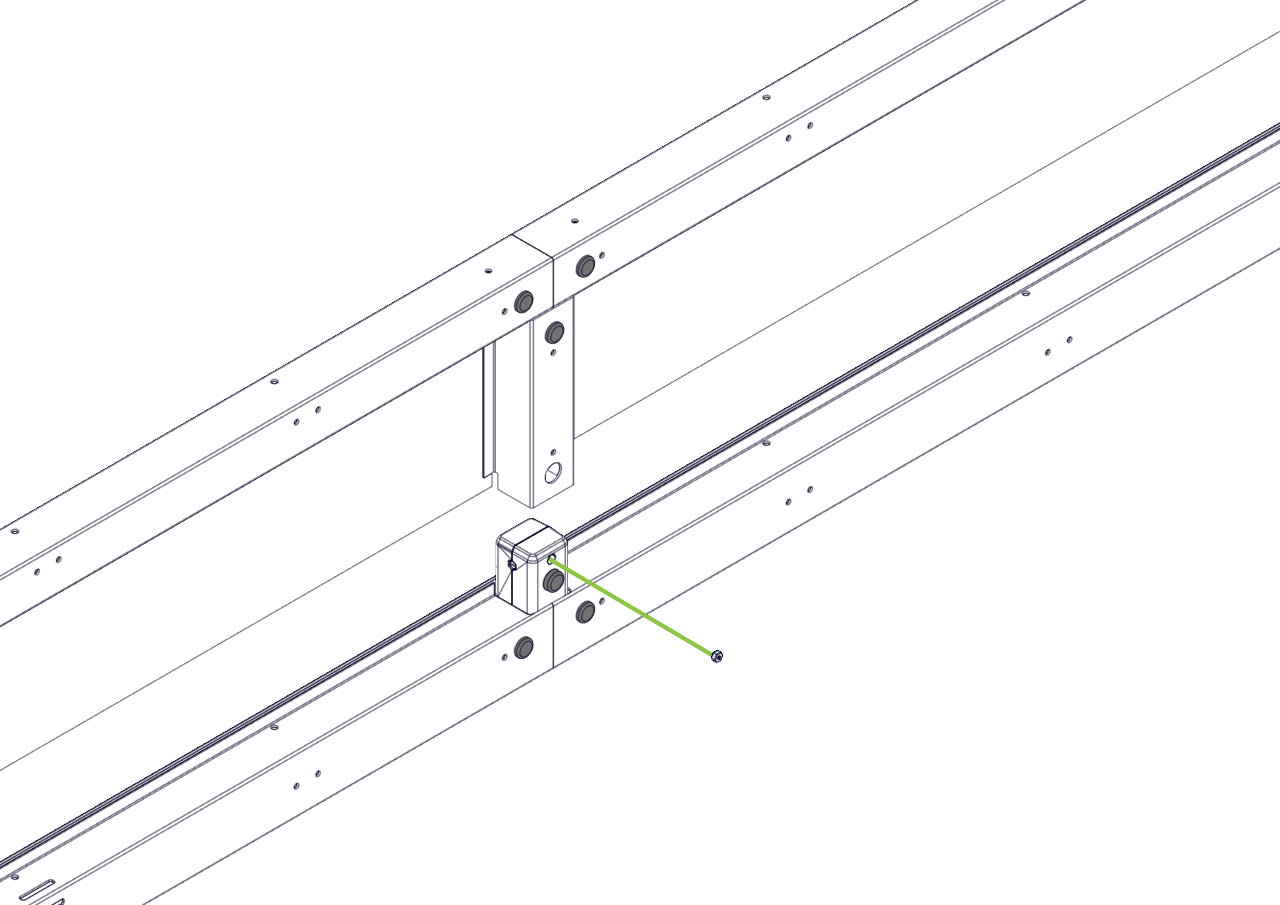

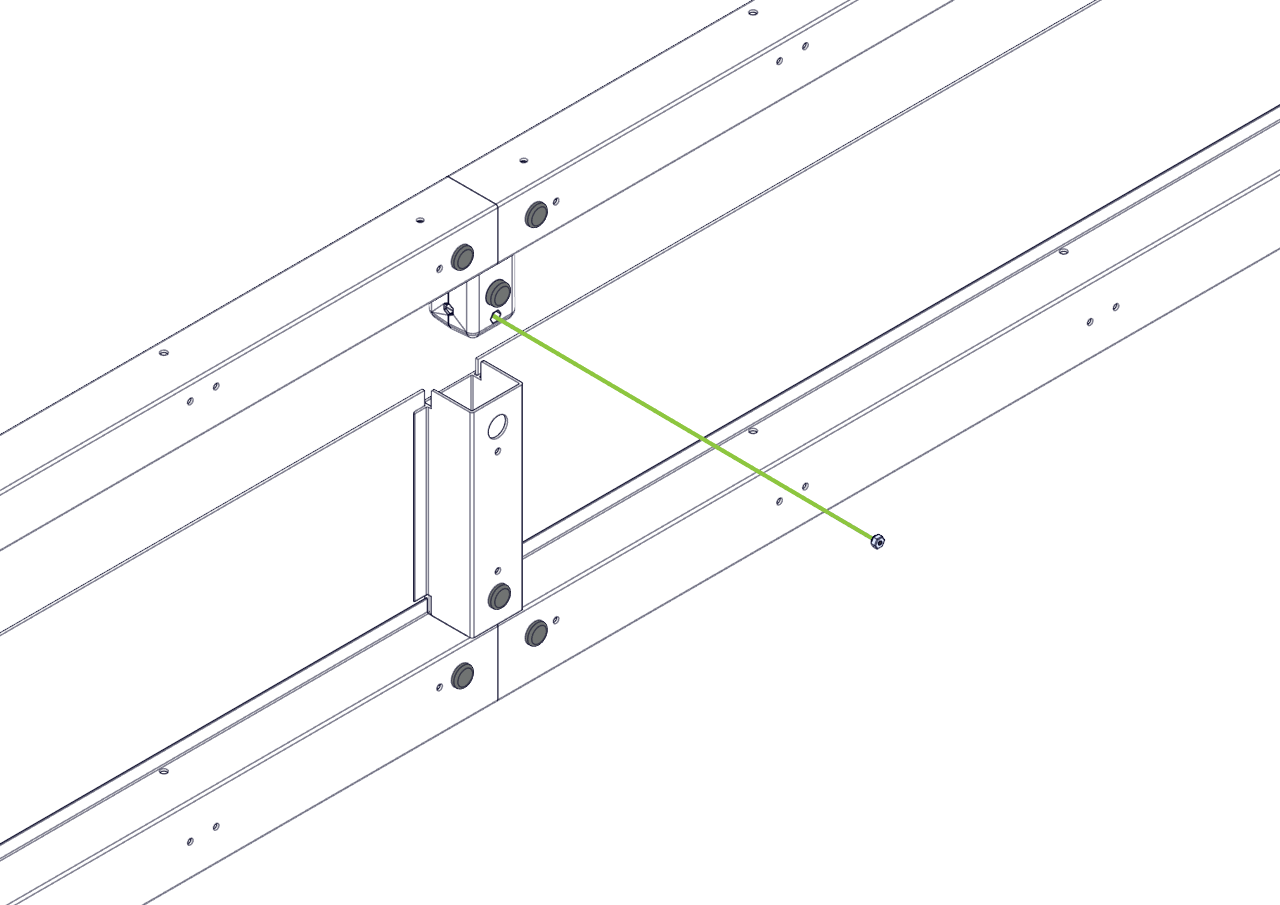

3. Снимите короткий выступ с верхнего и нижнего Т-образных соединителей.

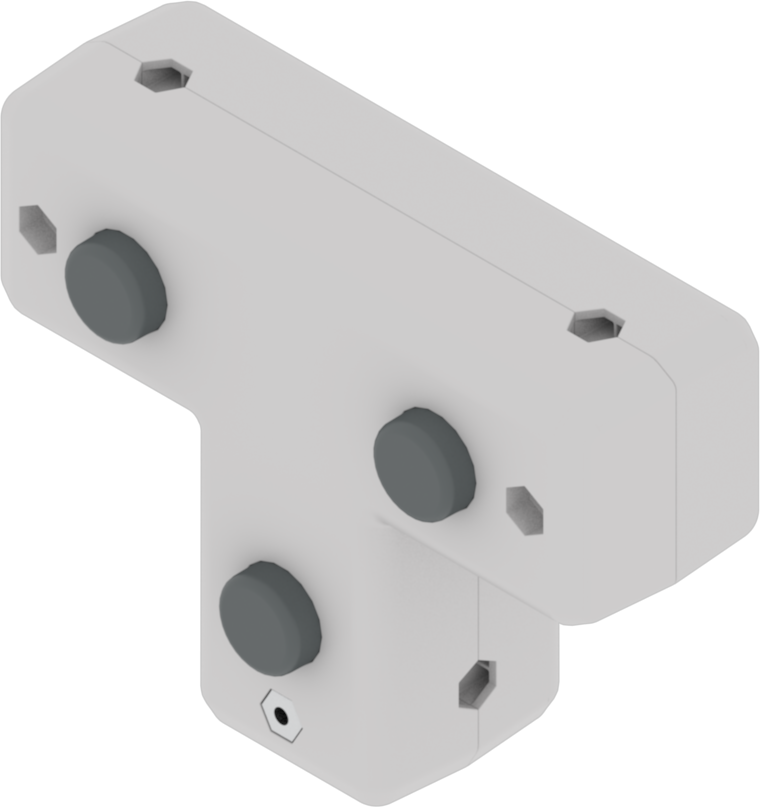

  • Поместите нейлоновые гайки в углубления для гаек Т-образных соединителей.
  • Затем повторно вставьте экструзию в разъемы.

Т-образный соединитель V5 с гайкой, используемый в соревновательных роботах для соединения компонентов в робототехнической системе VEX.

Примечание:убедитесь, что нейлоновые контргайки вставлены в правильной ориентации.

Скриншот шага 4.1, иллюстрирующий процесс проектирования соревновательных роботов V5, демонстрирующий ключевые компоненты и инструкции по сборке в контексте описания категории V5.Блок-схема, иллюстрирующая этапы проектирования соревновательных роботов в категории V5, выделяющая ключевые процессы и решения, принимаемые в ходе рабочего процесса разработки робота.

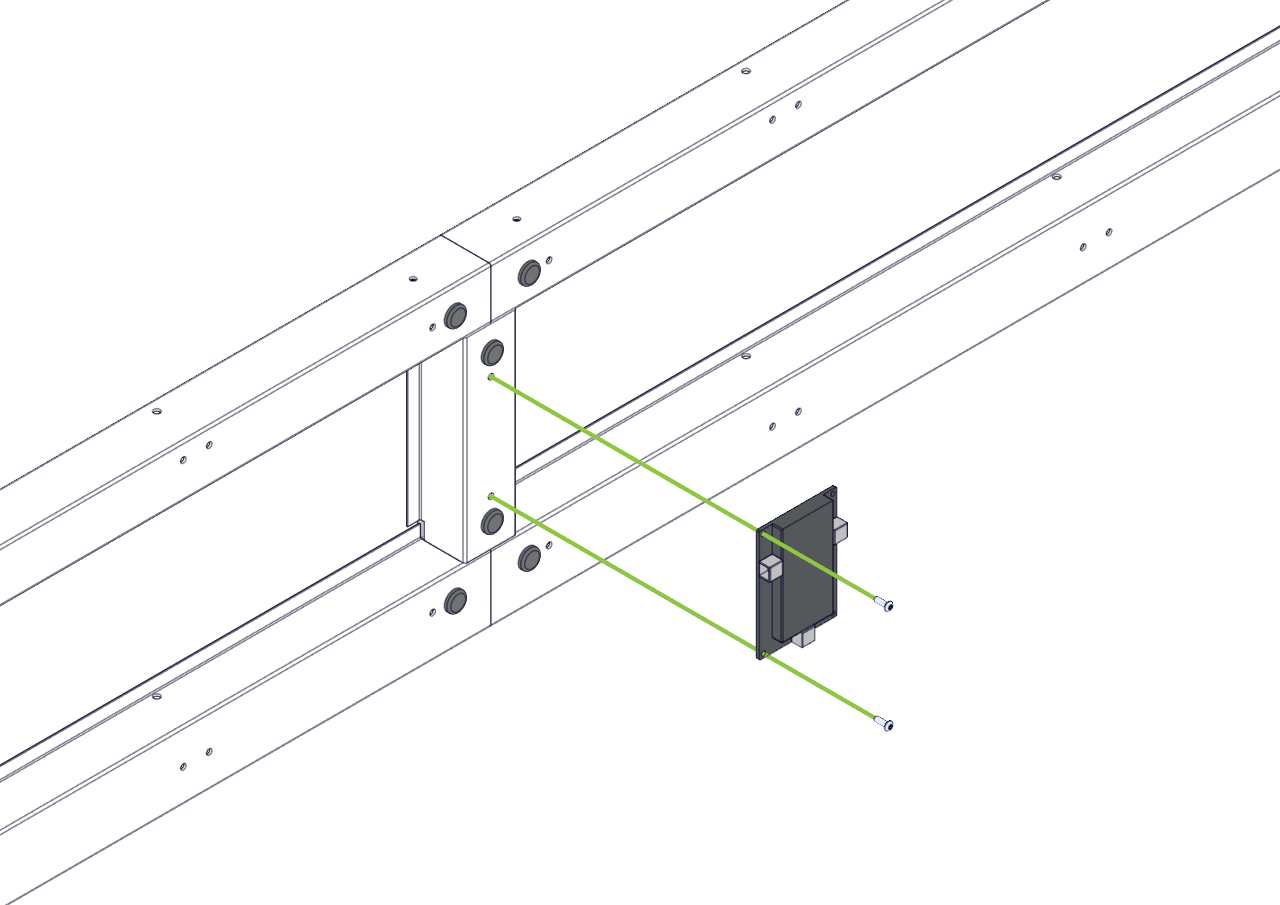

4. Прикрепите интерфейс драйвера к короткому выступу с помощью двух винтов 8-32.

  • Убедитесь, что винты полностью затянуты и интерфейс драйвера надежно закреплен.

Схема, иллюстрирующая процесс сборки соревновательного робота в категории V5, на которой выделены основные компоненты и соединения.

5. Определите место для крепления контроллера матча.

  • Найдите ближайшую к компьютеру локацию, которая будет использоваться для управления матчами.
  • Установите контроллер матча в той же ориентации, которая указана в шагах выше.

Схема системы управления VEX V5 с портативной полевой установкой, иллюстрирующая компоненты и компоновку соревновательных роботов, демонстрирующая возможности подключения и конфигурации для оптимальной производительности на соревнованиях по робототехнике.

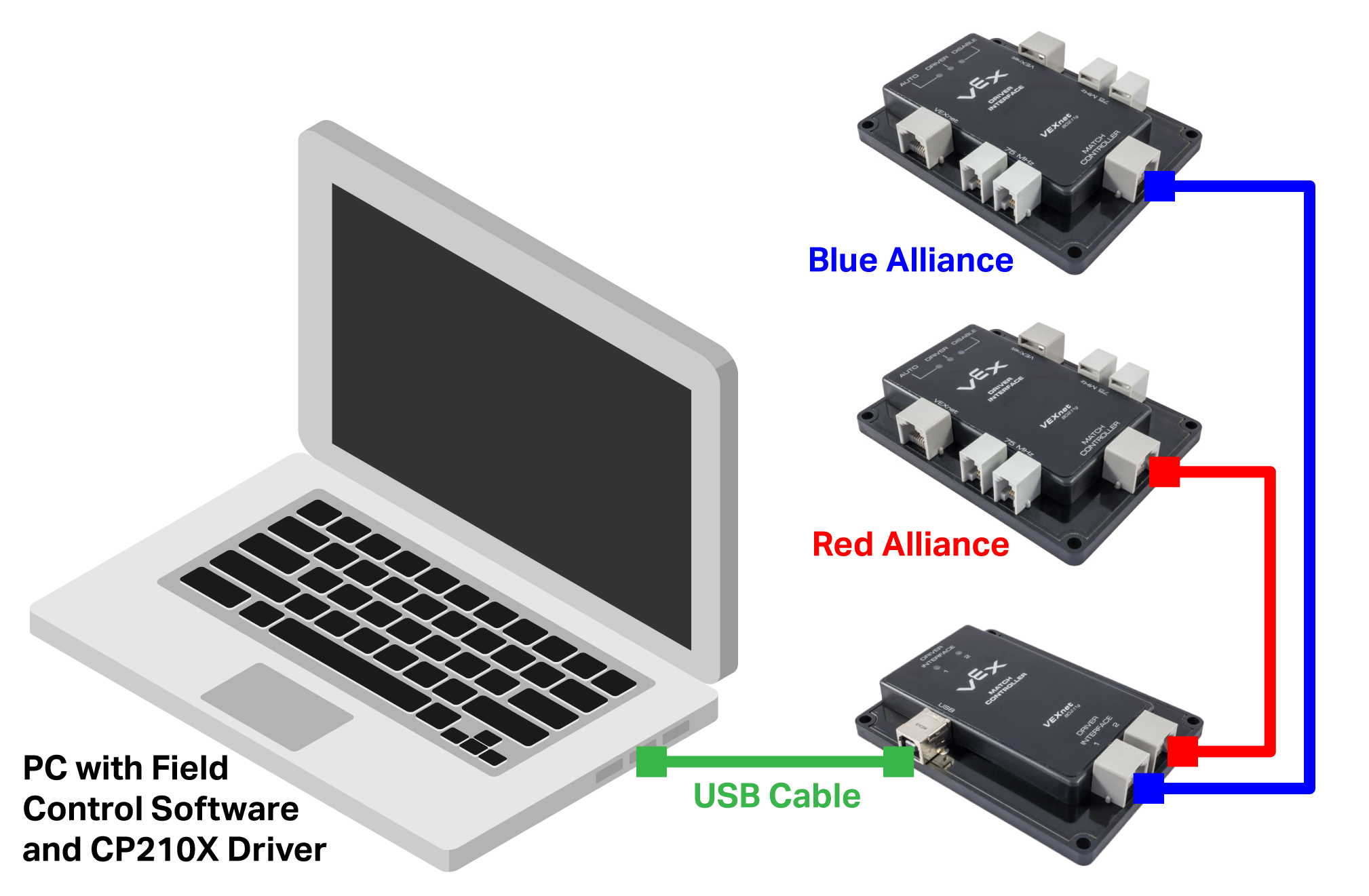

6. Подключите поле.

  • Следуйте схеме, показанной в Руководстве пользователя системы управления полем VEXnet .
