Чтобы подключить VEX V5 Brain к веб-интерфейсу VEXcode V5 на Chromebook, требуется всего несколько шагов.

Как подключить мозг VEX V5 к Chromebook через веб-интерфейс VEXcode V5

Иллюстрация кнопки питания V5 Brain, показывающая расположение и конструкцию кнопки питания для подключения к V5 Brain в робототехнических приложениях.

Убедитесь, что аккумулятор V5 заряжен и подключен к V5 Brain.

Включите Brain, нажав кнопку питания на Brain.

Chromebook V5 подключен к источнику питания, на экране отображается индикатор зарядки, иллюстрирующий процесс подключения к мозгу в робототехнической системе V5.

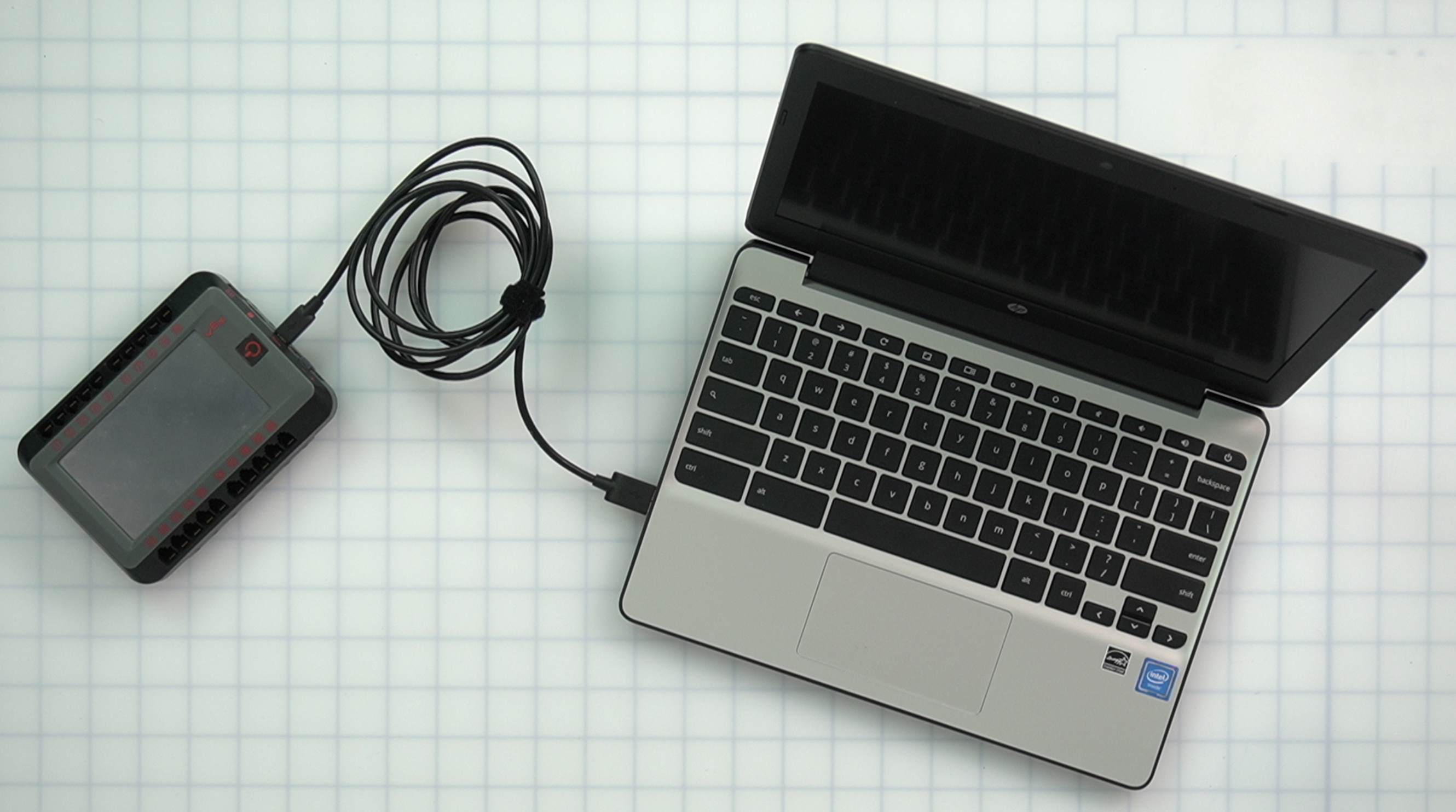

Подключите V5 Brain к Chromebook с помощью кабеля Micro-USB.

Примечание.Ваш V5 Brain должен оставаться подключенным к Chromebook на протяжении всего процесса подключения.

Снимок экрана, показывающий процесс подключения V5 Brain, включая маркированные порты и компоненты, иллюстрирующий, как подключать различные устройства к VEX V5 Brain для проектов по робототехнике.

Запустите веб-версию VEXcode V5, перейдя по адресу codev5.vex.com.

Выберите значок «Мозг» на панели инструментов.

Снимок экрана, иллюстрирующий процесс подключения к V5 Brain, с выделением ключевых компонентов и этапов настройки в разделе «Описание категории V5».

Выберите «Подключиться».

Снимок экрана, показывающий процесс подключения к VEX V5 Brain, включая маркированные порты и соединения для двигателей и датчиков, иллюстрирующий настройку для робототехнических проектов.

Появится текстовое поле, в котором будет объяснено, что вам следует выбрать мозг с наименьшим идентификационным номером. Выберите «Продолжить» в текстовом поле, чтобы открыть окно подключения.

Снимок экрана, демонстрирующий интерфейс подключения V5 Brain, с подробным описанием шагов по подключению устройств, с маркированными портами и визуальными индикаторами для правильной настройки в робототехнической системе V5.

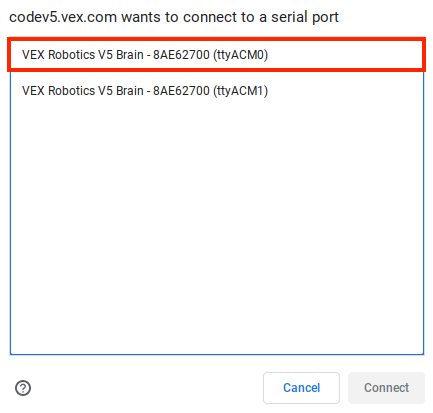

Выберите Мозг V5 с наименьшим идентификационным номером из списка доступных Мозгов.

Снимок экрана, показывающий интерфейс подключения VEX V5 Brain, иллюстрирующий порты и соединения для датчиков и двигателей, с метками для каждого компонента, помогающими пользователям понять, как подключать устройства к V5 Brain.

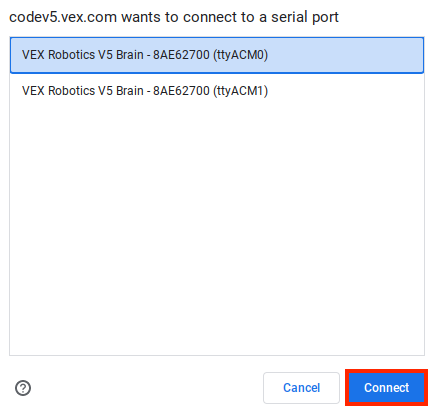

Нажмите кнопку «Подключиться», как только вы выбрали идентификатор мозга V5с наименьшим номером.

Снимок экрана, показывающий процесс подключения к VEX V5 Brain, иллюстрирующий различные порты и индикаторы для успешной настройки и работы.

После успешного подключения V5 Brain значок Brain станет зеленым.

Снимок экрана, демонстрирующий настройку подключения для V5 Brain, иллюстрирующий порты и проводку для датчиков и двигателей в конфигурации робототехники.

Если соединение не удалось, появится другое текстовое поле, в котором вам будет предложено выбрать Brain с другим идентификационным номером.

Отключение мозга VEX V5 от веб-интерфейса VEXcode V5 на Chromebook

Схема, показывающая, как подключить Chromebook V5 к Brain, с указанием необходимых портов и кабелей для успешного подключения.

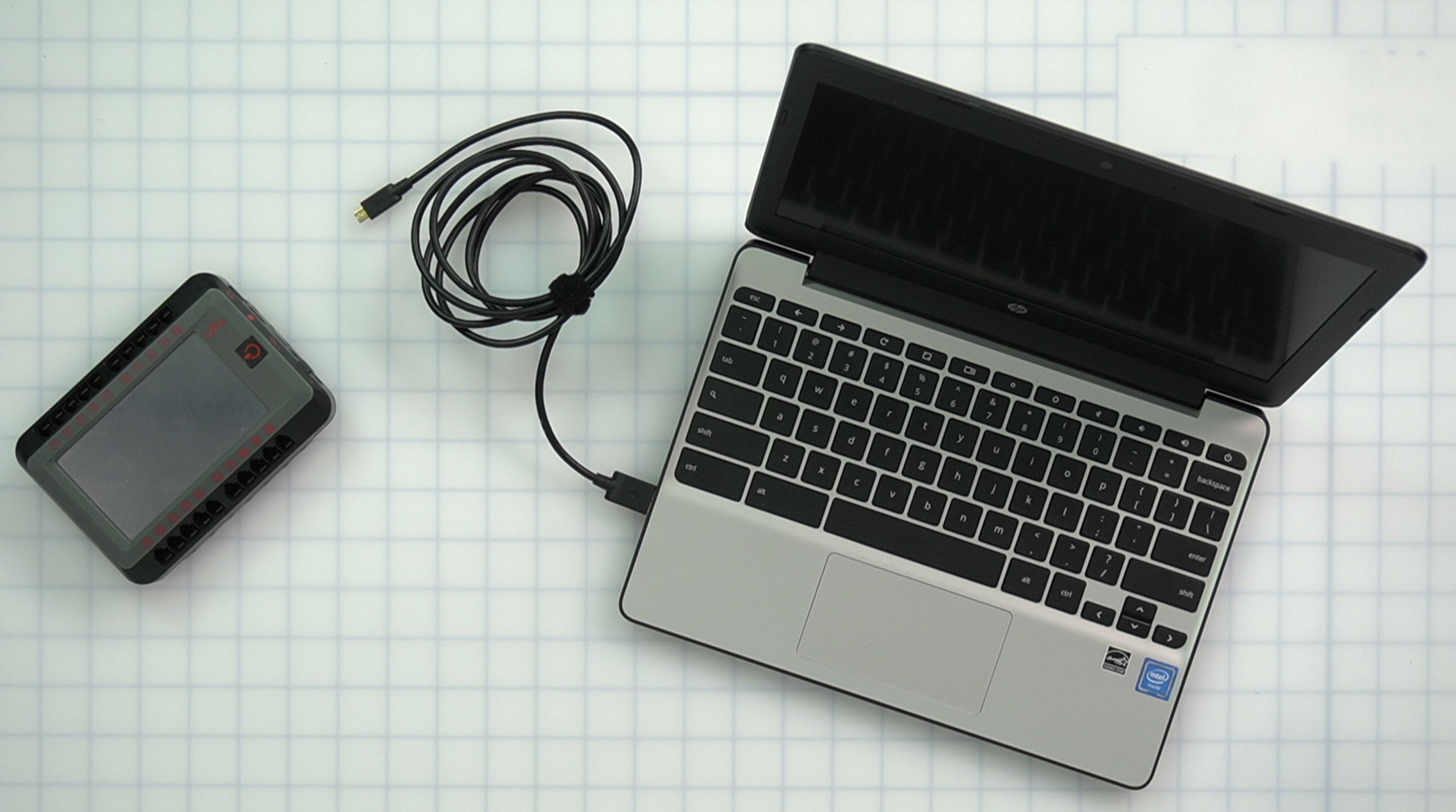

Чтобы отключить устройство от V5 Brain, отсоедините кабель Micro-USB от Chromebook или V5 Brain.

Вы также можете отключить V5 Brain от веб-интерфейса VEXcode V5, выключив Brain.

Выключите Brain, удерживая кнопку питания, пока экран Brain не станет черным.
