Чтобы подключить VEX V5 Brain к веб-интерфейсу VEXcode V5 на устройстве Windows, требуется всего несколько шагов.

Как подключить VEX V5 Brain через веб-интерфейс VEXcode V5 на устройстве Windows

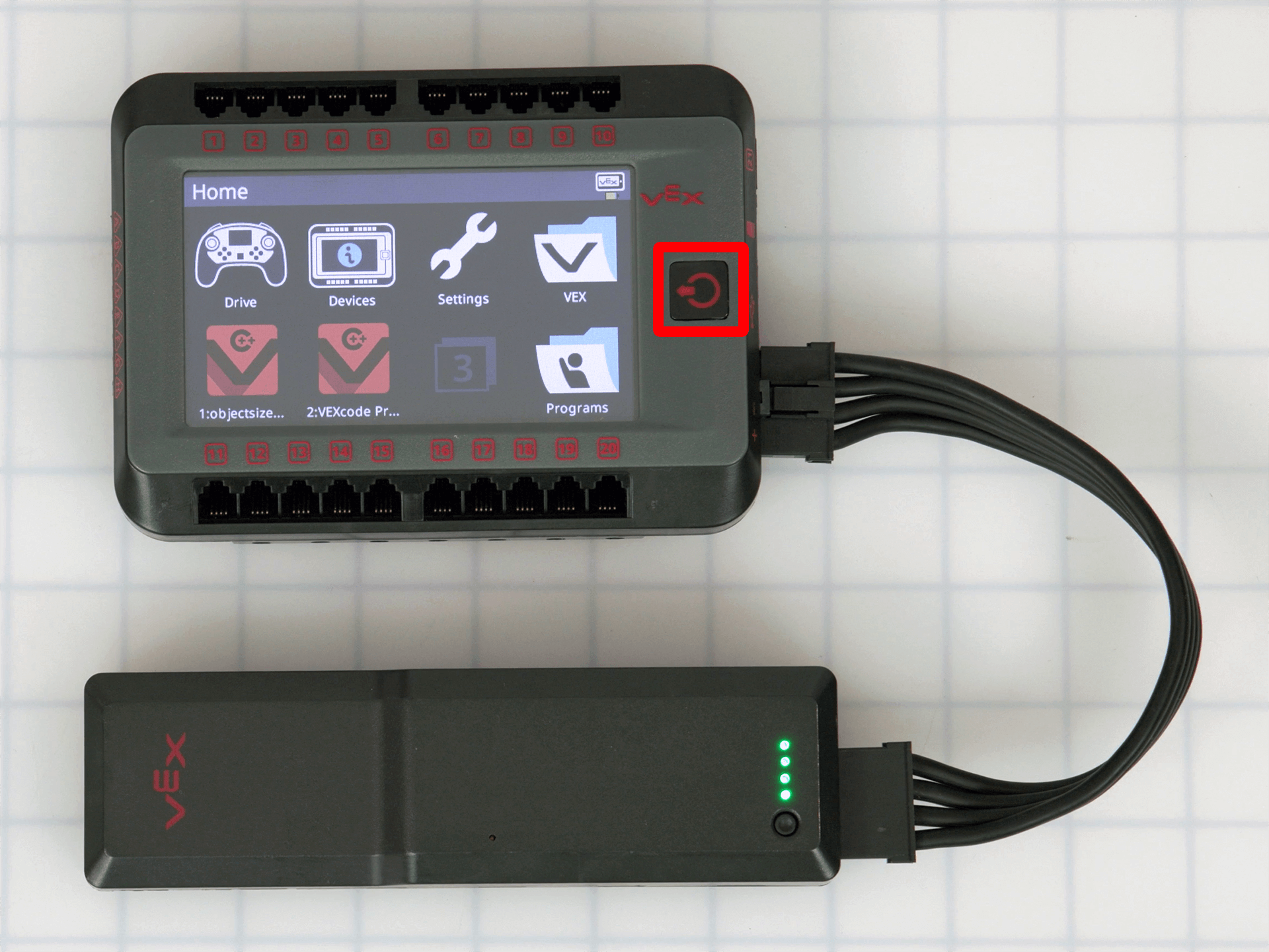

На изображении показано подключение блока управления V5 к батарее V5, при этом выделена кнопка питания блока управления.

Убедитесь, что аккумулятор V5 заряжен и подключен к V5 Brain.

Включите устройство, нажав кнопку питания на устройстве.

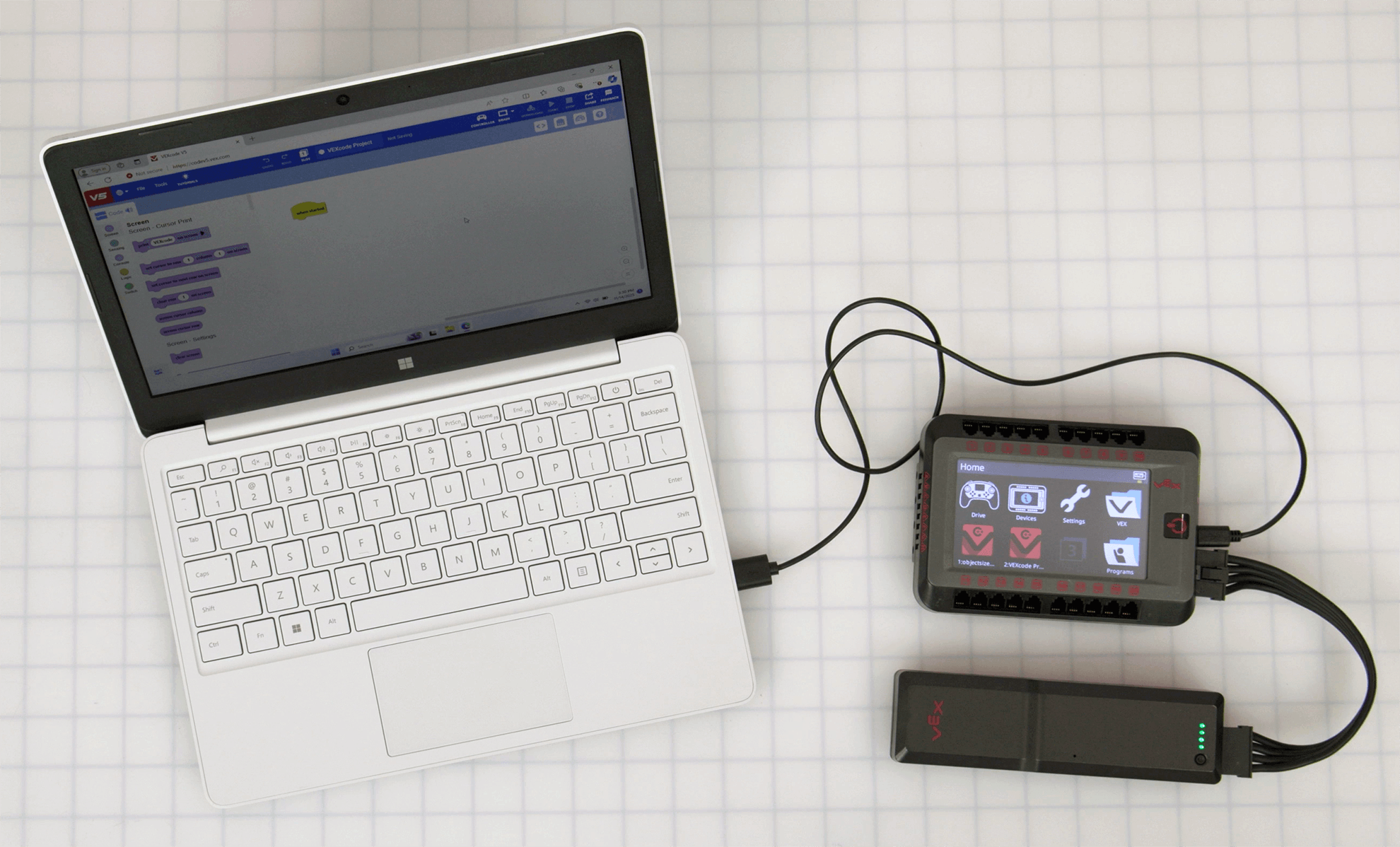

Мозг, подключенный одновременно к ноутбуку с помощью кабеля Micro-USB и к батарее V5 с помощью кабеля для батареи V5.

Подключите V5 Brain к устройству Windows с помощью кабеля Micro-USB.

Примечание:Ваш V5 Brain должен оставаться подключенным к устройству Windows на протяжении всего процесса подключения.

Панель инструментов VEXcode V5 с выделенным значком «Мозг» между значками «Контроллер» и «Загрузка».

Запустите веб-версию VEXcode V5, перейдя по адресу codev5.vex.com.

Выберите значок «Мозг» на панели инструментов.

VEXcode V5 с открытым выпадающим меню Brain и выделенной кнопкой Connect.

Выберите «Подключиться».

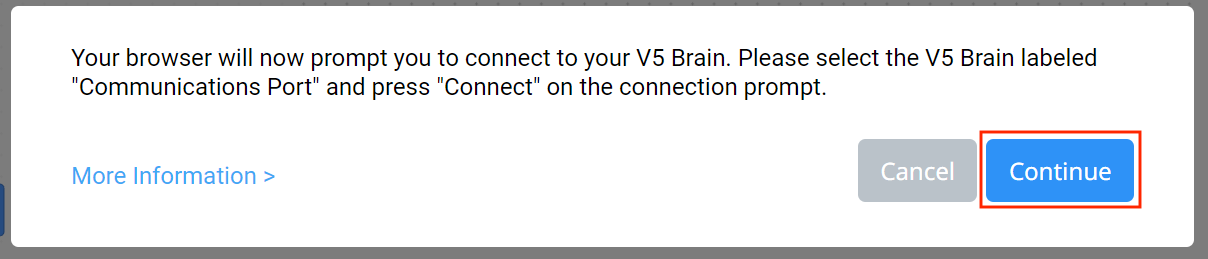

Появится текстовое поле, в котором будет объяснено, что вам следует выбрать мозг с надписью «Коммуникационный порт». Выберите «Продолжить» в текстовом поле, чтобы открыть окно подключения.

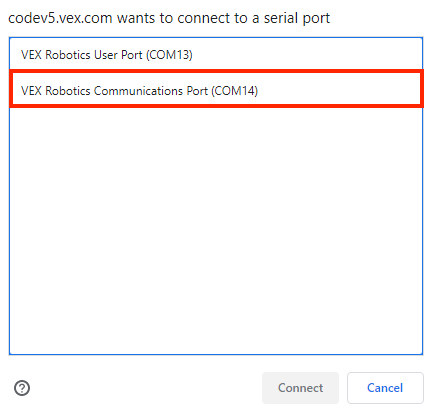

Окно подключения браузера с двумя перечисленными элементами. Первый пункт называется «Пользовательский порт Vex Robotics», а второй — «Коммуникационный порт Vex Robotics». Выделен элемент под названием «Коммуникационный порт Vex Robotics».

Выберите мозг V5 с надписью «Порт связи» из списка доступных мозгов.

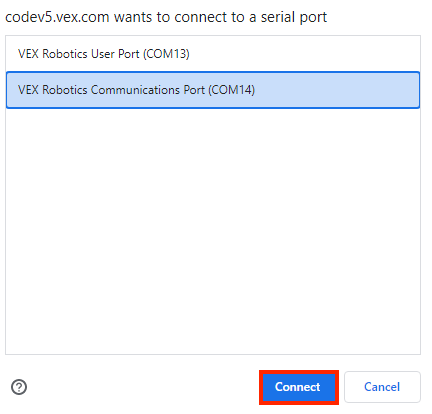

В окне подключения браузера выбран пункт "Vex Robotics Communications Port". Кнопка «Подключиться» ниже выделена.

Нажмите кнопку «Подключиться», как только вы выбрали «Порт связи» V5 Brain ID.

Панель инструментов VEXcode V5 с выделенным зеленым значком «Мозг», указывающим на то, что «Мозг» подключен.

После успешного подключения V5 Brain значок Brain станет зеленым.

Если соединение не удалось, появится другое текстовое поле, предлагающее выбрать мозг, который в данный момент не подключен.

Как отключить VEX V5 Brain от веб-интерфейса VEXcode V5 на устройстве Windows

Чтобы отключить устройство от V5 Brain, отсоедините кабель Micro-USB от устройства Windows или V5 Brain.

Вы также можете отключить V5 Brain от веб-интерфейса VEXcode V5, выключив Brain.

Выключите Brain, удерживая кнопку питания, пока экран Brain не станет черным.
